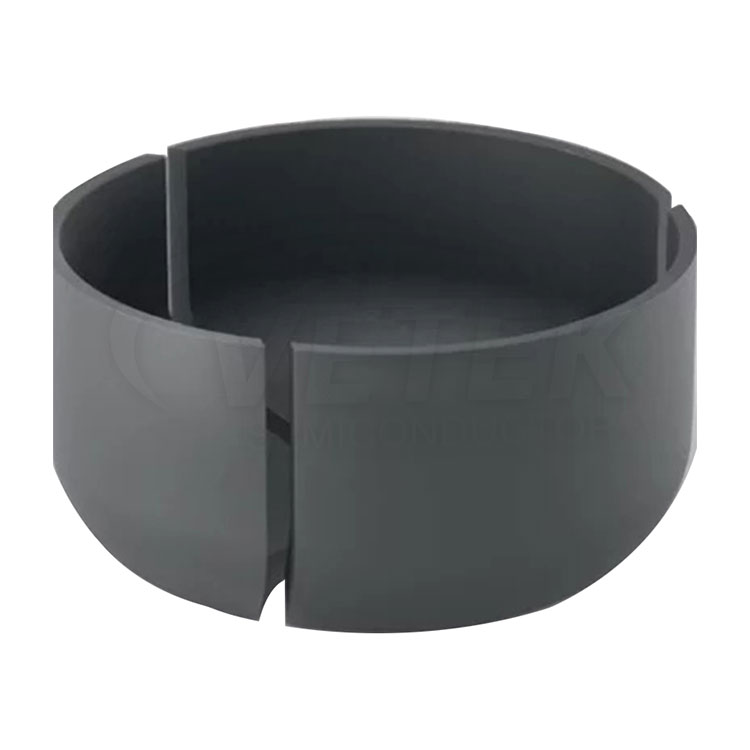

তিন-পেটাল গ্রাফাইট ক্রুশিবল
  • তিন-পেটাল গ্রাফাইট ক্রুশিবলতিন-পেটাল গ্রাফাইট ক্রুশিবল
  • তিন-পেটাল গ্রাফাইট ক্রুশিবলতিন-পেটাল গ্রাফাইট ক্রুশিবল

তিন-পেটাল গ্রাফাইট ক্রুশিবল

ভেটেক সেমিকন্ডাক্টরের থ্রি-পেটাল গ্রাফাইট ক্রুসিবলটি উচ্চ বিশুদ্ধতা গ্রাফাইট উপাদান দিয়ে তৈরি যা পৃষ্ঠের পাইরোলাইটিক কার্বন লেপ দ্বারা প্রক্রিয়াজাত করা হয়, যা একক স্ফটিক তাপ ক্ষেত্রটি টানতে ব্যবহৃত হয়। Traditional তিহ্যবাহী ক্রুশিবলের সাথে তুলনা করে, তিন-লোব ডিজাইনের কাঠামো ইনস্টল ও বিচ্ছিন্ন করতে, কাজের দক্ষতা উন্নত করতে আরও সুবিধাজনক এবং 5ppm এর নীচে অমেধ্যগুলি অর্ধপরিবাহী এবং ফটোভোলটাইক শিল্পের প্রয়োগ পূরণ করতে পারে।

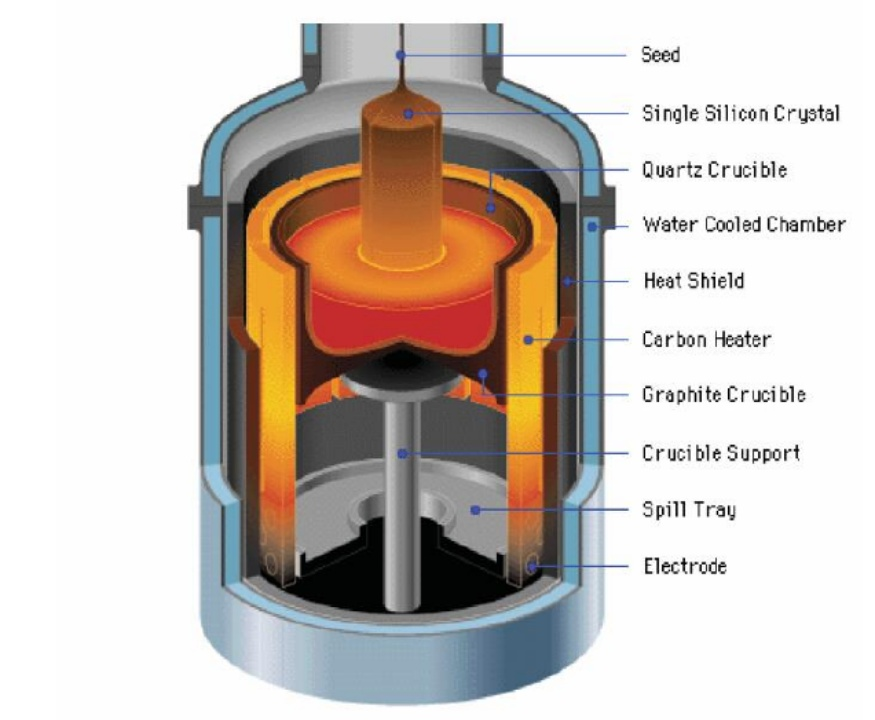

ভেটেক সেমিকন্ডাক্টরের থ্রি-পেটাল গ্রাফাইট ক্রুসিবল সিজেড পদ্ধতি দ্বারা মনোক্রিস্টালাইন সিলিকনের বৃদ্ধির প্রক্রিয়াটির জন্য ডিজাইন করা হয়েছে, থ্রি-পেটাল স্ট্রাকচার গ্রাফাইট ক্রুসিবল আইসোস্ট্যাটিক উচ্চ বিশুদ্ধতা গ্রাফাইট উপাদান দিয়ে তৈরি। উদ্ভাবনী তিন-পেটাল কাঠামোর মাধ্যমে, traditional তিহ্যবাহী সংহত ক্রুশিবল কার্যকরভাবে বিচ্ছিন্ন অসুবিধাগুলি, তাপীয় চাপের ঘনত্ব এবং অন্যান্য শিল্পের ব্যথার পয়েন্টগুলি কার্যকরভাবে সমাধান করতে পারে এবং ফটোভোলটাইক সিলিকন ওয়েফার, সেমিকন্ডাক্টর ওয়েফার এবং অন্যান্য উচ্চ-শেষ উত্পাদন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।


মূল প্রক্রিয়া হাইলাইট


1। অতি-নির্ভুলতা গ্রাফাইট প্রসেসিং প্রযুক্তি

উপাদান বিশুদ্ধতা: সিলিকন গলানোর প্রক্রিয়াতে শূন্য দূষণ নিশ্চিত করতে সাধারণত ছাই সামগ্রী <5ppm এবং সাধারণত < ​​10ppm সহ আইসোস্ট্যাটিক চাপযুক্ত গ্রাফাইট সাবস্ট্রেটের ব্যবহার

কাঠামোগত শক্তিশালীকরণ: 2200 at এ গ্রাফিটাইজ হওয়ার পরে, বাঁকানো শক্তিটি ≥45 এমপিএ, এবং তাপীয় প্রসারণের সহগ ≤4.6 × 10⁻⁶/℃

পৃষ্ঠের চিকিত্সা: 10-15μm পাইরোলাইটিক কার্বন লেপ জারণ প্রতিরোধের উন্নতি করতে সিভিডি প্রক্রিয়া দ্বারা জমা হয় (ওজন হ্রাস <1.5%/100h@1600℃)।

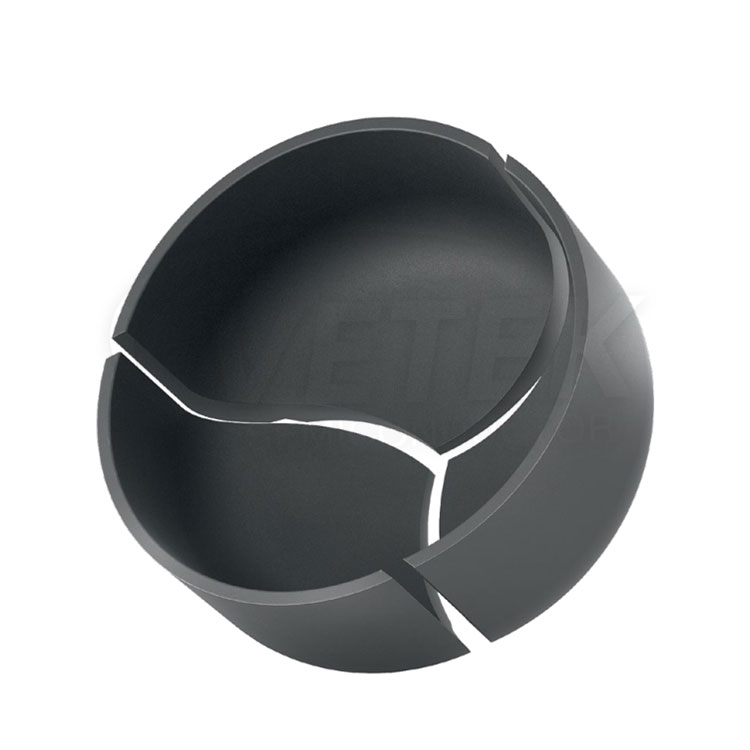

2। উদ্ভাবনী তিন-পেটাল কাঠামোর নকশা

মডুলার অ্যাসেম্বলি: 120 ° উপকরণের তিন-লোব কাঠামো, ইনস্টলেশন এবং বিচ্ছিন্নতা দক্ষতা 300% বৃদ্ধি পেয়েছে

স্ট্রেস রিলিজ ডিজাইন: বিভক্ত কাঠামো কার্যকরভাবে তাপীয় প্রসারণ চাপকে ছড়িয়ে দেয় এবং পরিষেবা জীবনকে 200 টিরও বেশি চক্র পর্যন্ত প্রসারিত করে

যথার্থ ফিট: ভালভের মধ্যে ব্যবধান <0.1 মিমি, এবং উচ্চ তাপমাত্রার সিরামিক আঠালো সিলিকন গলানোর প্রক্রিয়াতে শূন্য ফুটো নিশ্চিত করে


3। কাস্টমাইজড প্রসেসিং পরিষেবা

সমর্থন φ16 "-φ40" পূর্ণ আকারের কাস্টমাইজেশন, প্রাচীরের বেধ সহনশীলতা নিয়ন্ত্রণ ± 0.5 মিমি

গ্রেডিয়েন্ট ঘনত্ব কাঠামো 1.83g/সেমি³ তাপীয় ক্ষেত্র বিতরণকে অনুকূল করতে নির্বাচন করা যেতে পারে

বোরন নাইট্রাইড যৌগিক লেপ এবং রেনিয়াম ধাতব প্রান্তকে শক্তিশালী করার মতো মান-যুক্ত প্রক্রিয়াগুলি সরবরাহ করুন


সাধারণ প্রয়োগের দৃশ্য


ফটোভোলটাইক শিল্প

মনোক্রিস্টালাইন সিলিকন রড অবিচ্ছিন্ন অঙ্কন: জি 12 বড় আকারের সিলিকন ওয়েফার উত্পাদনের জন্য উপযুক্ত, সমর্থন ≥500 কেজি লোডিং ক্ষমতা

এন-টাইপ টপকন ব্যাটারি: অতি-নিম্ন অপরিষ্কার মাইগ্রেশন সংখ্যালঘু জীবনের গ্যারান্টি> 2 মিমি

তাপ ক্ষেত্রের আপগ্রেডিং: মূলধারার একক স্ফটিক চুল্লি মডেলগুলির সাথে সামঞ্জস্যপূর্ণ (পিভিআই, ফেরোটেক ইত্যাদি)


অর্ধপরিবাহী উত্পাদন

8-12 ইঞ্চি সেমিকন্ডাক্টর-গ্রেড মনোক্রিস্টালাইন সিলিকন বৃদ্ধি: সেমি স্ট্যান্ডার্ড ক্লাস -10 পরিষ্কার-পরিচ্ছন্নতার প্রয়োজনীয়তা পূরণ করুন

বিশেষ ডোপড স্ফটিক: বোরন/ফসফরাস বিতরণ অভিন্নতার সুনির্দিষ্ট নিয়ন্ত্রণ

তৃতীয় প্রজন্মের অর্ধপরিবাহী: সামঞ্জস্যপূর্ণ এসআইসি একক স্ফটিক প্রস্তুতি প্রক্রিয়া

বৈজ্ঞানিক গবেষণা ক্ষেত্র

মহাকাশ সৌর কোষগুলির জন্য আল্ট্রা-থিন সিলিকন ওয়েফারগুলির গবেষণা এবং বিকাশ

নতুন স্ফটিক উপকরণগুলির বৃদ্ধি পরীক্ষা (জার্মানিয়াম, গ্যালিয়াম আর্সেনাইড)

সীমাবদ্ধ প্যারামিটার গবেষণা (3000 ℃ অতি-উচ্চ তাপমাত্রা গলানোর পরীক্ষা)


গুণগত নিশ্চয়তা সিস্টেম


আইএসও 9001/14001 দ্বৈত সিস্টেমের শংসাপত্র

গ্রাহকদের জন্য উপাদান পরীক্ষার প্রতিবেদন সরবরাহ করুন (এক্সআরডি রচনা বিশ্লেষণ, এসইএম মাইক্রোস্ট্রাকচার)

পুরো প্রক্রিয়া ট্রেসেবিলিটি সিস্টেম (লেজার চিহ্নিতকরণ + ব্লকচেইন স্টোরেজ)





তিন-পেটাল গ্রাফাইট ক্রুশিবল এর পণ্য প্যারামিটার

আইসোস্ট্যাটিক গ্রাফাইটের শারীরিক বৈশিষ্ট্য
সম্পত্তি ইউনিট সাধারণ মান
বাল্ক ঘনত্ব জি/সেমি 1.83
কঠোরতা এইচএসডি 58
বৈদ্যুতিক প্রতিরোধ ক্ষমতা μω.m 10
নমনীয় শক্তি এমপিএ 47
সংবেদনশীল শক্তি এমপিএ 103
টেনসিল শক্তি এমপিএ 31
ইয়ং এর মডুলাস জিপিএ 11.8
তাপ সম্প্রসারণ (সিটিই) 10-6K-1 4.6
তাপ পরিবাহিতা ডাব্লু · মি-1· কে-1 130
গড় শস্যের আকার μm 8-10
পোরোসিটি % 10
ছাই সামগ্রী পিপিএম ≤10 (শুদ্ধ হওয়ার পরে)


সেমিকন্ডাক্টর প্রোডাকশন শপ তুলনা করুন :

VeTek Semiconductor Production Shop


সেমিকন্ডাক্টর চিপ এপিট্যাক্সি শিল্প চেইনের ওভারভিউ:

Overview of the semiconductor chip epitaxy industry chain
