UV LED রিসিভার

VeTek সেমিকন্ডাক্টর হল UV LED সাসেপ্টরগুলিতে বিশেষজ্ঞ একটি প্রস্তুতকারক, LED EPI সাসেপ্টরগুলিতে বহু বছরের গবেষণা এবং উন্নয়ন এবং উত্পাদন অভিজ্ঞতা রয়েছে এবং শিল্পের অনেক গ্রাহকদের দ্বারা স্বীকৃত হয়েছে৷

এলইডি, অর্থাৎ সেমিকন্ডাক্টর লাইট-এমিটিং ডায়োড, এর লুমিনেসেন্সের ভৌত প্রকৃতি হল যে সেমিকন্ডাক্টর পিএন জংশন শক্তিপ্রাপ্ত হওয়ার পরে, বৈদ্যুতিক সম্ভাবনার ড্রাইভের অধীনে, অর্ধপরিবাহী পদার্থের ইলেকট্রন এবং ছিদ্রগুলি ফোটন তৈরি করতে একত্রিত হয়, যাতে সেমিকন্ডাক্টর লুমিনেসেন্স অর্জন। অতএব, এপিটাক্সিয়াল প্রযুক্তি হল LED-এর ভিত্তি এবং মূলগুলির মধ্যে একটি, এবং এটি LED এর বৈদ্যুতিক এবং অপটিক্যাল বৈশিষ্ট্যগুলির জন্য প্রধান নির্ধারক ফ্যাক্টর।

Epitaxy (EPI) প্রযুক্তি একটি একক ক্রিস্টাল সাবস্ট্রেটের উপর একটি একক স্ফটিক উপাদানের বৃদ্ধিকে বোঝায় যার সাথে সাবস্ট্রেটের মতো একই জালি বিন্যাস রয়েছে। মৌলিক নীতি: উপযুক্ত তাপমাত্রায় উত্তপ্ত একটি সাবস্ট্রেটের উপর (প্রধানত নীলকান্তমণি সাবস্ট্রেট, SiC সাবস্ট্রেট এবং Si সাবস্ট্রেট), বায়বীয় পদার্থগুলি ইন্ডিয়াম (ইন), গ্যালিয়াম (গা), অ্যালুমিনিয়াম (আল), ফসফরাস (পি) পৃষ্ঠে নিয়ন্ত্রিত হয়। একটি নির্দিষ্ট একক স্ফটিক ফিল্ম হত্তয়া সাবস্ট্রেটের. বর্তমানে, LED এপিটাক্সিয়াল শীটের বৃদ্ধি প্রযুক্তি প্রধানত পদ্ধতি MOCVD (জৈব ধাতু রাসায়নিক আবহাওয়া জমা) ব্যবহার করে।

LED এপিটাক্সিয়াল সাবস্ট্রেট উপাদান

1. লাল এবং হলুদ LED:

GaP এবং GaAs সাধারণত লাল এবং হলুদ LED এর জন্য ব্যবহৃত সাবস্ট্রেট। লিকুইড ফেজ এপিটাক্সি (এলপিই) পদ্ধতিতে GaP সাবস্ট্রেট ব্যবহার করা হয়, যার ফলে 565-700 এনএম বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা হয়। গ্যাস ফেজ এপিটাক্সি (ভিপিই) পদ্ধতির জন্য, GaAsP এপিটাক্সিয়াল স্তরগুলি বড় হয়, যার ফলে তরঙ্গদৈর্ঘ্য 630-650 এনএম হয়। MOCVD ব্যবহার করার সময়, GaAs সাবস্ট্রেটগুলি সাধারণত AlInGaP এপিটাক্সিয়াল কাঠামোর বৃদ্ধির সাথে নিযুক্ত করা হয়।

এটি GaAs সাবস্ট্রেটগুলির হালকা শোষণের ত্রুটিগুলি কাটিয়ে উঠতে সাহায্য করে, যদিও এটি জালির অমিলের পরিচয় দেয়, InGaP এবং AlGaInP কাঠামো বৃদ্ধির জন্য বাফার স্তরগুলির প্রয়োজন হয়৷

VeTek সেমিকন্ডাক্টর SiC আবরণ, TaC আবরণ সহ LED EPI সাসেপ্টর প্রদান করে:

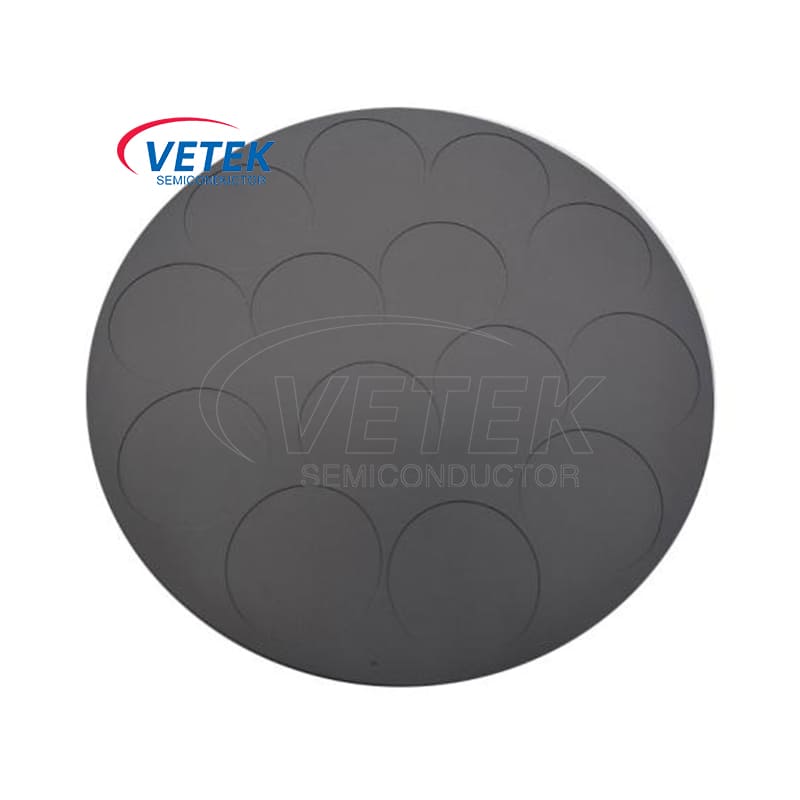

VEECO LED EPI রিসিভার এলইডি ইপিআই সাসেপ্টরে ব্যবহৃত TaC আবরণ

2. নীল এবং সবুজ LED:

 ● GaN সাবস্ট্রেট: GaN একক ক্রিস্টাল হল GaN বৃদ্ধির জন্য আদর্শ সাবস্ট্রেট, ক্রিস্টালের গুণমান উন্নত করে, চিপ জীবনকাল, উজ্জ্বল কার্যক্ষমতা এবং বর্তমান ঘনত্ব। যাইহোক, এর কঠিন প্রস্তুতি এর প্রয়োগ সীমিত করে।

স্যাফায়ার সাবস্ট্রেট: নীলকান্তমণি (Al2O3) হল GaN বৃদ্ধির জন্য সবচেয়ে সাধারণ সাবস্ট্রেট, ভাল রাসায়নিক স্থিতিশীলতা এবং কোনও দৃশ্যমান আলো শোষণ করে না। যাইহোক, এটি পাওয়ার চিপগুলির উচ্চ কারেন্ট অপারেশনে অপর্যাপ্ত তাপ পরিবাহিতা সহ চ্যালেঞ্জের মুখোমুখি হয়।

● SiC সাবস্ট্রেট: SiC হল আরেকটি সাবস্ট্রেট যা GaN বৃদ্ধির জন্য ব্যবহৃত হয়, বাজার শেয়ারের ক্ষেত্রে দ্বিতীয় স্থানে রয়েছে। এটি ভাল রাসায়নিক স্থিতিশীলতা, বৈদ্যুতিক পরিবাহিতা, তাপ পরিবাহিতা এবং কোনও দৃশ্যমান আলো শোষণ করে না। তবে নীলকান্তমণির তুলনায় এর দাম বেশি এবং গুণমান কম। SiC 380 nm এর নিচে UV LED এর জন্য উপযুক্ত নয়। SiC-এর চমৎকার বৈদ্যুতিক এবং তাপ পরিবাহিতা নীলকান্তমণিগুলিতে পাওয়ার-টাইপ GaN LED-তে তাপ অপচয়ের জন্য ফ্লিপ-চিপ বন্ধনের প্রয়োজনীয়তা দূর করে। পাওয়ার-টাইপ GaN LED ডিভাইসগুলিতে তাপ অপচয়ের জন্য উপরের এবং নীচের ইলেক্ট্রোড কাঠামো কার্যকর।

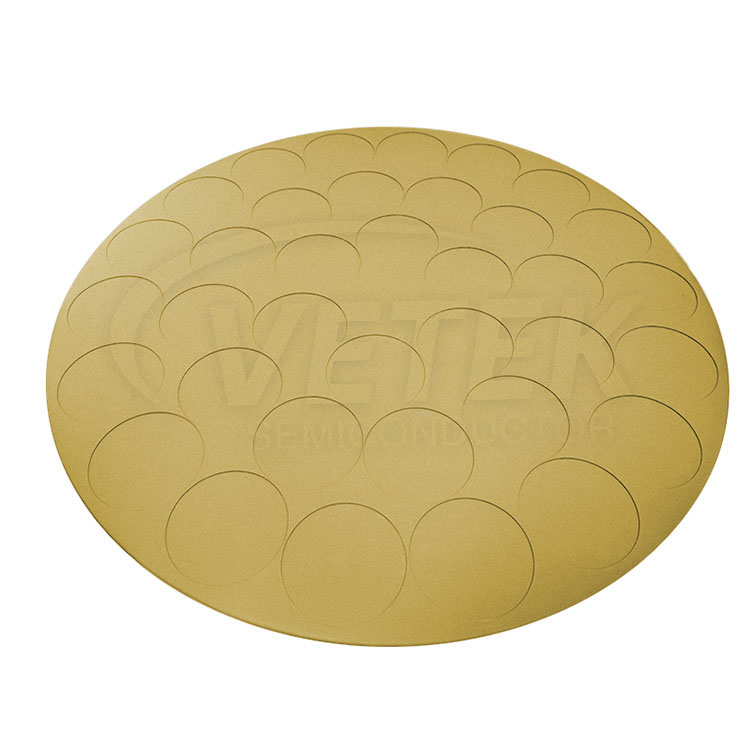

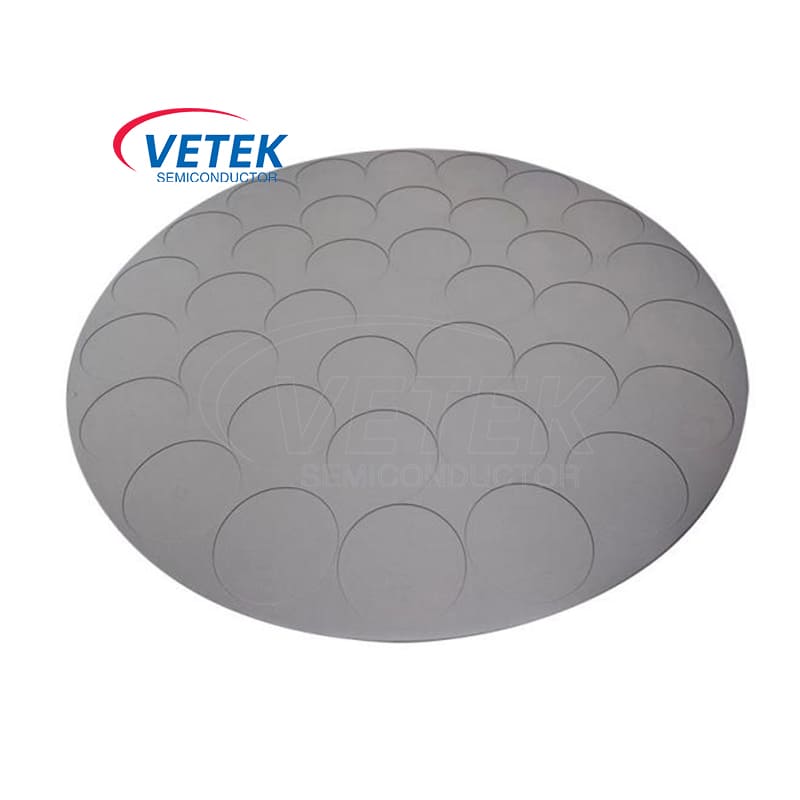

এলইডি এপিটাক্সি রিসিভার TaC আবরণ সহ MOCVD সাসেপ্টর

3. গভীর UV LED EPI:

গভীর আল্ট্রাভায়োলেট (DUV) LED এপিটাক্সিতে, গভীর UV LED বা DUV LED Epitaxy, সাবস্ট্রেট হিসাবে সাধারণত ব্যবহৃত রাসায়নিক পদার্থগুলির মধ্যে রয়েছে অ্যালুমিনিয়াম নাইট্রাইড (AlN), সিলিকন কার্বাইড (SiC), এবং গ্যালিয়াম নাইট্রাইড (GaN)। এই উপকরণগুলির ভাল তাপ পরিবাহিতা, বৈদ্যুতিক নিরোধক এবং ক্রিস্টাল গুণমান রয়েছে, যা এগুলিকে উচ্চ-শক্তি এবং উচ্চ-তাপমাত্রা পরিবেশে DUV LED অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। সাবস্ট্রেট উপাদানের পছন্দ প্রয়োগের প্রয়োজনীয়তা, বানোয়াট প্রক্রিয়া এবং খরচ বিবেচনার মতো বিষয়গুলির উপর নির্ভর করে।

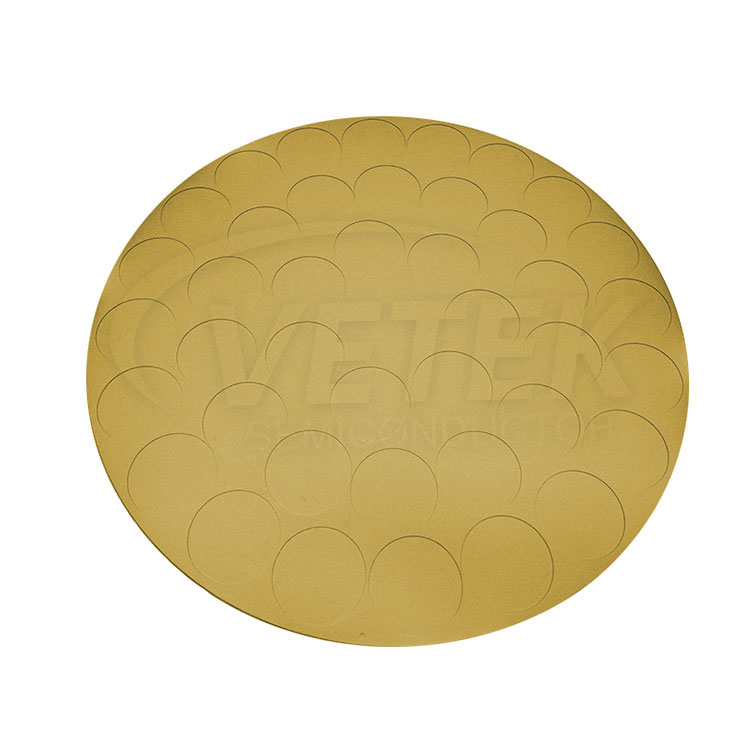

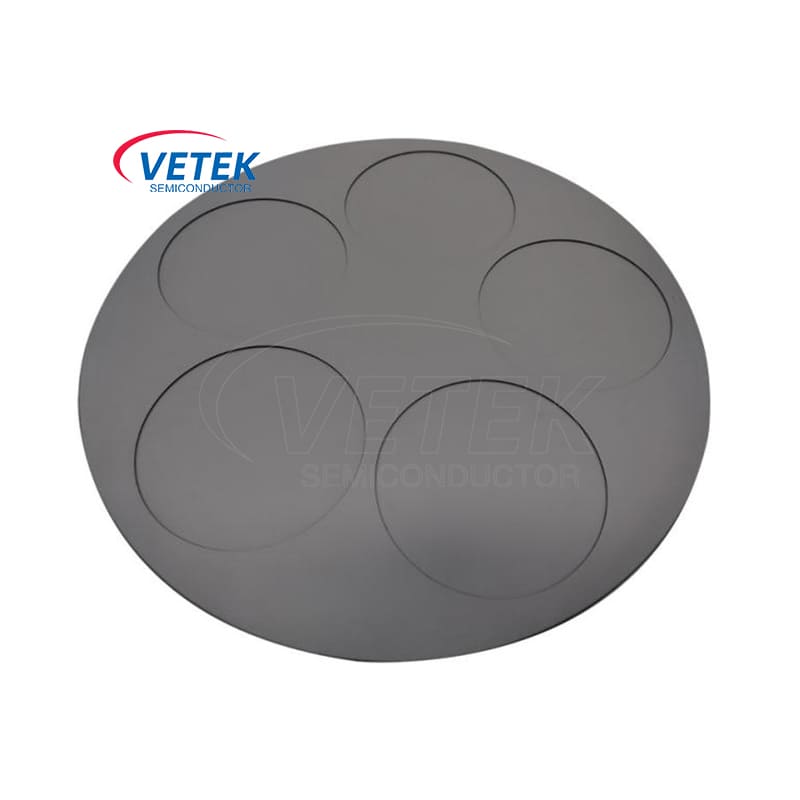

SiC প্রলিপ্ত গভীর UV LED সাসেপ্টর TaC প্রলিপ্ত গভীর UV LED সাসেপ্টর
