এসআইসি এপিট্যাক্সিয়াল গ্রোথ ফার্নেসের বিভিন্ন প্রযুক্তিগত রুট

সিলিকন কার্বাইড স্তরগুলির অনেকগুলি ত্রুটি রয়েছে এবং এটি সরাসরি প্রক্রিয়া করা যায় না। চিপ ওয়েফারগুলি তৈরি করতে একটি এপিট্যাক্সিয়াল প্রক্রিয়াটির মাধ্যমে তাদের উপর একটি নির্দিষ্ট একক স্ফটিক পাতলা ফিল্ম জন্মানো দরকার। এই পাতলা ফিল্মটি এপিট্যাক্সিয়াল স্তর। প্রায় সমস্ত সিলিকন কার্বাইড ডিভাইসগুলি এপিট্যাক্সিয়াল উপকরণগুলিতে উপলব্ধি করা হয়। উচ্চ মানের সিলিকন কার্বাইড সমজাতীয় এপিট্যাক্সিয়াল উপকরণ সিলিকন কার্বাইড ডিভাইসগুলির বিকাশের ভিত্তি। এপিট্যাক্সিয়াল উপকরণগুলির কার্যকারিতা সরাসরি সিলিকন কার্বাইড ডিভাইসের পারফরম্যান্সের উপলব্ধি নির্ধারণ করে।

উচ্চ-বর্তমান এবং উচ্চ-নির্ভরযোগ্যতা সিলিকন কার্বাইড ডিভাইসগুলি এপিটাক্সিয়াল উপকরণগুলির পৃষ্ঠের রূপচর্চা, ত্রুটি ঘনত্ব, ডোপিং এবং বেধের অভিন্নতার উপর আরও কঠোর প্রয়োজনীয়তা রেখেছিল। বড় আকারের, নিম্ন-ত্রুটি ঘনত্ব এবং উচ্চ-অভিন্নতাসিলিকন কার্বাইড এপিট্যাক্সিসিলিকন কার্বাইড শিল্পের বিকাশের মূল চাবিকাঠি হয়ে উঠেছে।

উচ্চমানের প্রস্তুতিসিলিকন কার্বাইড এপিট্যাক্সিউন্নত প্রক্রিয়া এবং সরঞ্জাম প্রয়োজন। সর্বাধিক ব্যবহৃত সিলিকন কার্বাইড এপিট্যাক্সিয়াল গ্রোথ পদ্ধতি হ'ল রাসায়নিক বাষ্প ডিপোজিশন (সিভিডি), যা এপিট্যাক্সিয়াল ফিল্মের বেধ এবং ডোপিং ঘনত্ব, কম ত্রুটি, মাঝারি বৃদ্ধির হার এবং স্বয়ংক্রিয় প্রক্রিয়া নিয়ন্ত্রণের সুনির্দিষ্ট নিয়ন্ত্রণের সুবিধা রয়েছে। এটি একটি নির্ভরযোগ্য প্রযুক্তি যা সফলভাবে বাণিজ্যিকীকরণ করা হয়েছে।

সিলিকন কার্বাইড সিভিডি এপিট্যাক্সি সাধারণত গরম প্রাচীর বা উষ্ণ প্রাচীর সিভিডি সরঞ্জাম ব্যবহার করে, যা উচ্চতর বৃদ্ধির তাপমাত্রার অবস্থার (1500-1700 ℃) অধীনে এপিট্যাক্সিয়াল স্তর 4 এইচ স্ফটিক সিকের ধারাবাহিকতা নিশ্চিত করে। কয়েক বছর বিকাশের পরে, গরম প্রাচীর বা উষ্ণ প্রাচীর সিভিডি ইনলেট গ্যাস প্রবাহের দিক এবং স্তরীয় পৃষ্ঠের দিকের সম্পর্ক অনুসারে অনুভূমিক অনুভূমিক কাঠামো চুল্লি এবং উল্লম্ব উল্লম্ব কাঠামো চুল্লিগুলিতে বিভক্ত করা যেতে পারে।

সিলিকন কার্বাইড এপিট্যাক্সিয়াল চুল্লির মানের মূলত তিনটি সূচক রয়েছে। প্রথমটি হ'ল এপিট্যাক্সিয়াল বৃদ্ধির কর্মক্ষমতা, বেধের অভিন্নতা, ডোপিং ইউনিফর্মিটি, ত্রুটি হার এবং বৃদ্ধির হার সহ; দ্বিতীয়টি হ'ল হিটিং/কুলিং রেট, সর্বাধিক তাপমাত্রা, তাপমাত্রার অভিন্নতা সহ সরঞ্জামগুলির নিজেই তাপমাত্রার কর্মক্ষমতা; এবং অবশেষে ইউনিটের মূল্য এবং উত্পাদন ক্ষমতা সহ সরঞ্জামগুলির নিজেই ব্যয় কর্মক্ষমতা।

তিন ধরণের সিলিকন কার্বাইড এপিট্যাক্সিয়াল গ্রোথ চুল্লিগুলির মধ্যে পার্থক্য

হট ওয়াল অনুভূমিক সিভিডি, উষ্ণ প্রাচীর প্ল্যানেটারি সিভিডি এবং কোয়া-হট ওয়াল উল্লম্ব সিভিডি হ'ল মূলধারার এপিট্যাক্সিয়াল সরঞ্জাম প্রযুক্তি প্রযুক্তি সমাধান যা এই পর্যায়ে বাণিজ্যিকভাবে প্রয়োগ করা হয়েছে। তিনটি প্রযুক্তিগত সরঞ্জামগুলির নিজস্ব বৈশিষ্ট্যও রয়েছে এবং এটি প্রয়োজন অনুসারে নির্বাচন করা যেতে পারে। কাঠামোর চিত্রটি নীচের চিত্রটিতে দেখানো হয়েছে:

হট ওয়াল অনুভূমিক সিভিডি সিস্টেমটি সাধারণত একটি একক-ওয়াফার বৃহত আকারের বৃদ্ধি সিস্টেম যা বায়ু ফ্লোটেশন এবং ঘূর্ণন দ্বারা চালিত হয়। ভাল ইন-ওয়ারফার সূচকগুলি অর্জন করা সহজ। প্রতিনিধি মডেলটি ইতালির এলপিই সংস্থার PE1O6। এই মেশিনটি 900 ℃ এ ওয়েফারগুলির স্বয়ংক্রিয় লোডিং এবং আনলোডিং বুঝতে পারে ℃ প্রধান বৈশিষ্ট্যগুলি হ'ল উচ্চ বৃদ্ধির হার, সংক্ষিপ্ত এপিট্যাক্সিয়াল চক্র, ওয়েফারের মধ্যে এবং চুল্লিগুলির মধ্যে ভাল ধারাবাহিকতা ইত্যাদি It এটি চীনে সর্বোচ্চ বাজারের ভাগ রয়েছে।

এলপিই অফিসিয়াল রিপোর্ট অনুসারে, প্রধান ব্যবহারকারীদের ব্যবহারের সাথে মিলিত হয়ে, 100-150 মিমি (4-6 ইঞ্চি) 4 এইচ-সিক এপিট্যাক্সিয়াল ওয়েফার পণ্যগুলি পিই 1 ও 6 এপিট্যাক্সিয়াল চুল্লি দ্বারা উত্পাদিত 30μm এর চেয়ে কম বেধের সাথে বেধের সাথে ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন ঘন pe ≤1 সেমি -2, পৃষ্ঠের ত্রুটি-মুক্ত অঞ্চল (2 মিমি × 2 মিমি ইউনিট সেল) ≥90%।

জেএসজি, সিইটিসি 48, নওরা এবং নাসোর মতো দেশীয় সংস্থাগুলি একই ধরণের ফাংশন সহ একচেটিয়া সিলিকন কার্বাইড এপিট্যাক্সিয়াল সরঞ্জাম তৈরি করেছে এবং বড় আকারের চালান অর্জন করেছে। উদাহরণস্বরূপ, 2023 সালের ফেব্রুয়ারিতে, জেএসজি একটি 6 ইঞ্চি ডাবল-ওয়াফার সিক এপিট্যাক্সিয়াল সরঞ্জাম প্রকাশ করেছে। সরঞ্জামগুলি একটি একক চুল্লীতে দুটি এপিট্যাক্সিয়াল ওয়েফার বাড়ানোর জন্য প্রতিক্রিয়া চেম্বারের গ্রাফাইট অংশগুলির উপরের এবং নীচের স্তরগুলির উপরের এবং নিম্ন স্তরগুলি ব্যবহার করে এবং উপরের এবং নিম্ন প্রক্রিয়া গ্যাসগুলি পৃথকভাবে নিয়ন্ত্রিত হতে পারে, তাপমাত্রা ≤5 ডিগ্রি সেন্টিগ্রেডের তাপমাত্রার পার্থক্য সহ, যা মনোলিথিক আর্টিজেন্টাল এপিটাক্টাল এপিটাক্সের অপ্রয়োজনীয় উত্পাদন ক্ষমতার অসুবিধার জন্য কার্যকরভাবে তৈরি করে।সিক লেপ হাফমুন অংশ। আমরা ব্যবহারকারীদের জন্য 6 ইঞ্চি এবং 8 ইঞ্চি হাফমুন অংশ সরবরাহ করছি।

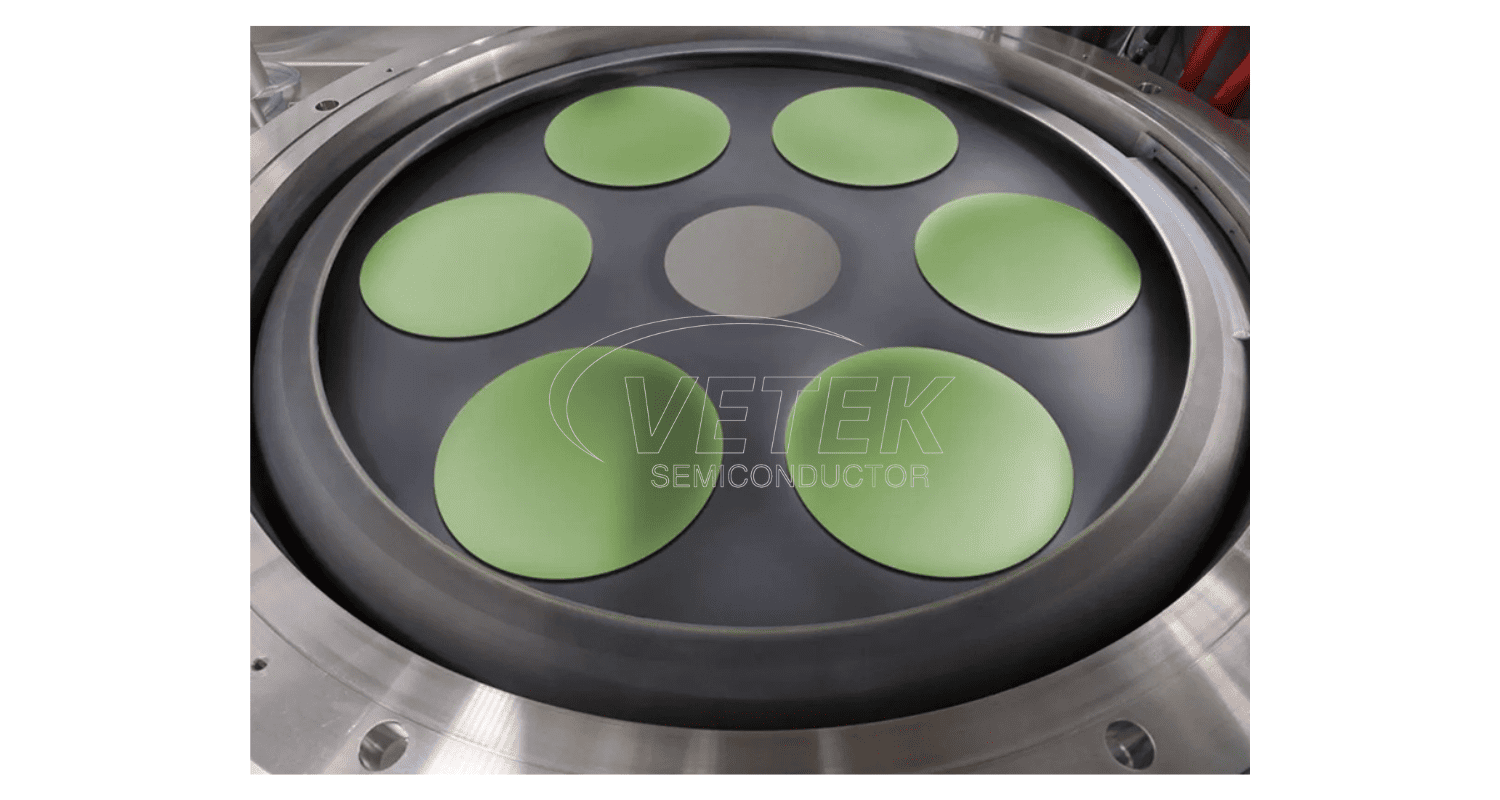

উষ্ণ-প্রাচীর গ্রহ সিভিডি সিস্টেম, বেসের একটি গ্রহের ব্যবস্থা সহ, একক চুল্লি এবং উচ্চ আউটপুট দক্ষতায় একাধিক ওয়েফারগুলির বৃদ্ধি দ্বারা চিহ্নিত করা হয়। প্রতিনিধি মডেলগুলি হ'ল এআইএক্সজি 5 ডাব্লুডব্লিউসি (8x150 মিমি) এবং জি 10-সিস (9 × 150 মিমি বা 6 × 200 মিমি) সিরিজের জার্মানির আইকস্ট্রনের এপিট্যাক্সিয়াল সরঞ্জাম।

আইকস্ট্রনের অফিসিয়াল রিপোর্ট অনুসারে, জি 10 এপিট্যাক্সিয়াল ফার্নেস দ্বারা উত্পাদিত 10μm এর বেধ সহ 6 ইঞ্চি 4 এইচ 4-সিক এপিটাক্সিয়াল ওয়েফার পণ্যগুলি স্থিরভাবে নিম্নলিখিত সূচকগুলি অর্জন করতে পারে: আন্তঃ-ওয়াফার এপিট্যাক্সিয়াল বেধের বিচ্যুতি ± 2.5%, ইন্ট্রা-ওয়াফার এপিটাক্সিয়াল বেধ অ-ইউনিফর্মের 2%, আন্তঃ-ওয়াফার এপিটাক্সিয়াল বেধ অ-ইউনিফর্মেশন, আন্তঃ-ওয়াফার ইন্ট্রিটেশন ইনট্রা ± অ-অভিন্নতা <2%।

এখন অবধি, এই ধরণের মডেলটি ঘরোয়া ব্যবহারকারীরা খুব কমই ব্যবহৃত হয় এবং ব্যাচের উত্পাদন ডেটা অপর্যাপ্ত, যা একটি নির্দিষ্ট পরিমাণে তার ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনকে সীমাবদ্ধ করে। তদ্ব্যতীত, তাপমাত্রা ক্ষেত্র এবং প্রবাহ ক্ষেত্র নিয়ন্ত্রণের ক্ষেত্রে মাল্টি-ওয়াফার এপিটাক্সিয়াল চুল্লিগুলির উচ্চ প্রযুক্তিগত বাধাগুলির কারণে, অনুরূপ দেশীয় সরঞ্জামগুলির বিকাশ এখনও গবেষণা এবং বিকাশের পর্যায়ে রয়েছে, এবং কোনও বিকল্প মডেল নেই। এর মধ্যে, আমরা ট্যাক লেপ বা সিআইসি কোটিংয়ের সাথে ix ইঞ্চি এবং 8 ইঞ্চির মতো আইক্সট্রন প্ল্যানেটারি রিসেপ্টর সরবরাহ করতে পারি।

কোয়াশি-হট-ওয়াল উল্লম্ব সিভিডি সিস্টেমটি মূলত বাহ্যিক যান্ত্রিক সহায়তার মাধ্যমে উচ্চ গতিতে ঘোরে। এর বৈশিষ্ট্যটি হ'ল সান্দ্র স্তরটির বেধ কার্যকরভাবে নিম্ন প্রতিক্রিয়া চেম্বারের চাপ দ্বারা হ্রাস করা হয়, যার ফলে এপিট্যাক্সিয়াল বৃদ্ধির হার বাড়ানো হয়। একই সময়ে, এর প্রতিক্রিয়া চেম্বারে কোনও উপরের প্রাচীর নেই যার উপরে এসআইসি কণা জমা দেওয়া যেতে পারে এবং পতিত বস্তু উত্পাদন করা সহজ নয়। ত্রুটি নিয়ন্ত্রণে এটির অন্তর্নিহিত সুবিধা রয়েছে। প্রতিনিধি মডেলগুলি হ'ল জাপানের নুফলারের একক-ওয়াফার এপিট্যাক্সিয়াল ফার্নেসেস এপিরিভোস 6 এবং এপিরেভোস 8।

নুফ্লেয়ারের মতে, এপিরিভোস 6 ডিভাইসের বৃদ্ধির হার 50μm/ঘন্টা বেশি পৌঁছাতে পারে এবং এপিট্যাক্সিয়াল ওয়েফারের পৃষ্ঠের ত্রুটি ঘনত্ব 0.1 সেমি -² এর নীচে নিয়ন্ত্রণ করা যেতে পারে; অভিন্নতা নিয়ন্ত্রণের ক্ষেত্রে, নুফলার ইঞ্জিনিয়ার যোশিয়াকি ডাইগো ইপিআইআরইভোস 6 ব্যবহার করে জন্মগ্রহণকারী 10μm পুরু 6 ইঞ্চি এপিট্যাক্সিয়াল ওয়েফার এর ইন্ট্রা-ওয়াফার ইউনিফর্মের ফলাফলগুলি জানিয়েছেন এবং ইন্ট্রা-ওয়াফার বেধ এবং ডোপিং ঘনত্বের অ-অভিন্নতা যথাক্রমে 1% এবং 2.6% পৌঁছেছে।উপরের গ্রাফাইট সিলিন্ডার.

বর্তমানে, কোর তৃতীয় প্রজন্ম এবং জেএসজির মতো গার্হস্থ্য সরঞ্জাম নির্মাতারা অনুরূপ ফাংশন সহ এপিট্যাক্সিয়াল সরঞ্জামগুলি ডিজাইন ও চালু করেছেন, তবে সেগুলি বড় আকারে ব্যবহার করা হয়নি।

সাধারণভাবে, তিন ধরণের সরঞ্জামগুলির নিজস্ব বৈশিষ্ট্য রয়েছে এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনে একটি নির্দিষ্ট বাজার ভাগ দখল করুন:

হট ওয়াল অনুভূমিক সিভিডি কাঠামোর মধ্যে অতি-দ্রুত বৃদ্ধির হার, গুণমান এবং অভিন্নতা, সাধারণ সরঞ্জাম অপারেশন এবং রক্ষণাবেক্ষণ এবং পরিপক্ক বৃহত আকারের উত্পাদন অ্যাপ্লিকেশনগুলির বৈশিষ্ট্য রয়েছে। তবে একক-ওয়াফার টাইপ এবং ঘন ঘন রক্ষণাবেক্ষণের কারণে, উত্পাদন দক্ষতা কম; উষ্ণ প্রাচীর গ্রহের সিভিডি সাধারণত একটি 6 (টুকরা) × 100 মিমি (4 ইঞ্চি) বা 8 (টুকরা) × 150 মিমি (6 ইঞ্চি) ট্রে কাঠামো গ্রহণ করে, যা উত্পাদন ক্ষমতার ক্ষেত্রে সরঞ্জামগুলির উত্পাদন দক্ষতার ব্যাপকভাবে উন্নত করে, তবে একাধিক টুকরোগুলির ধারাবাহিকতা নিয়ন্ত্রণ করা কঠিন, এবং উত্পাদন ফলন এখনও সবচেয়ে বড় সমস্যা; কোয়াশি-হট ওয়াল উল্লম্ব সিভিডির একটি জটিল কাঠামো রয়েছে এবং এপিট্যাক্সিয়াল ওয়েফার উত্পাদনের মান ত্রুটি নিয়ন্ত্রণটি দুর্দান্ত, যার জন্য অত্যন্ত সমৃদ্ধ সরঞ্জাম রক্ষণাবেক্ষণ এবং ব্যবহারের অভিজ্ঞতা প্রয়োজন।

শিল্পের অবিচ্ছিন্ন বিকাশের সাথে, এই তিন ধরণের সরঞ্জাম কাঠামোর দিক থেকে পুনরাবৃত্তভাবে অনুকূলিত এবং আপগ্রেড করা হবে এবং সরঞ্জাম কনফিগারেশনটি আরও বেশি নিখুঁত হয়ে উঠবে, বিভিন্ন বেধ এবং ত্রুটিযুক্ত প্রয়োজনীয়তার সাথে এপিট্যাক্সিয়াল ওয়েফারগুলির স্পেসিফিকেশনগুলির সাথে মিলে গুরুত্বপূর্ণ ভূমিকা পালন করবে।
