CVD TaC প্রলিপ্ত গ্রাফাইট রিং
  • CVD TaC প্রলিপ্ত গ্রাফাইট রিংCVD TaC প্রলিপ্ত গ্রাফাইট রিং

CVD TaC প্রলিপ্ত গ্রাফাইট রিং

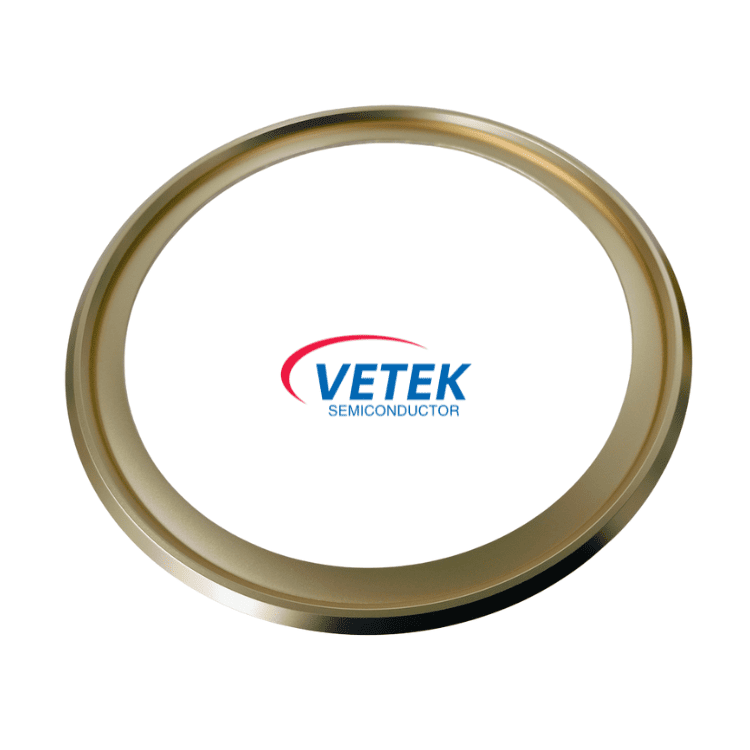

Veteksemicon দ্বারা CVD TaC প্রলিপ্ত গ্রাফাইট রিং সেমিকন্ডাক্টর ওয়েফার প্রক্রিয়াকরণের চরম চাহিদা মেটাতে ইঞ্জিনিয়ার করা হয়েছে। রাসায়নিক বাষ্প জমা (CVD) প্রযুক্তি ব্যবহার করে, একটি ঘন এবং অভিন্ন ট্যানটালাম কার্বাইড (TaC) আবরণ উচ্চ-বিশুদ্ধ গ্রাফাইট সাবস্ট্রেটগুলিতে প্রয়োগ করা হয়, ব্যতিক্রমী কঠোরতা, পরিধান প্রতিরোধ ক্ষমতা এবং রাসায়নিক জড়তা অর্জন করে। সেমিকন্ডাক্টর ফ্যাব্রিকেশনে, CVD TaC প্রলিপ্ত গ্রাফাইট রিং MOCVD, এচিং, ডিফিউশন এবং এপিটাক্সিয়াল গ্রোথ চেম্বারে ব্যাপকভাবে ব্যবহৃত হয়, যা ওয়েফার ক্যারিয়ার, সাসেপ্টর এবং শিল্ডিং অ্যাসেম্বলিগুলির জন্য একটি মূল কাঠামোগত বা সিলিং উপাদান হিসাবে পরিবেশন করে। আপনার আরও পরামর্শের জন্য উন্মুখ.

সাধারণ পণ্য তথ্য

উৎপত্তি স্থান:
চীন
ব্র্যান্ড নাম:
আমার প্রতিদ্বন্দ্বী
মডেল নম্বর:
CVD TaC প্রলিপ্ত গ্রাফাইট রিং-01
সার্টিফিকেশন:
ISO9001

পণ্য ব্যবসা শর্তাবলী


ন্যূনতম অর্ডার পরিমাণ:
আলোচনা সাপেক্ষে
মূল্য:
কাস্টমাইজড উদ্ধৃতি জন্য যোগাযোগ করুন
প্যাকেজিং বিশদ:
স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ
ডেলিভারি সময়:
ডেলিভারি সময়: অর্ডার নিশ্চিতকরণের 30-45 দিন পরে
পেমেন্ট শর্তাবলী:
টি/টি
সরবরাহ ক্ষমতা:
200 ইউনিট/মাস


আবেদন: Veteksemicon CVD TaC প্রলিপ্ত রিং জন্য বিশেষভাবে উন্নত করা হয়SiC স্ফটিক বৃদ্ধি প্রক্রিয়া. উচ্চ-তাপমাত্রার প্রতিক্রিয়া চেম্বারের মধ্যে একটি মূল লোড বহনকারী উপাদান হিসাবে, এর অনন্য TaC আবরণ কার্যকরভাবে সিলিকন বাষ্পের ক্ষয়কে বিচ্ছিন্ন করে, অপরিচ্ছন্নতা দূষণ প্রতিরোধ করে এবং দীর্ঘমেয়াদী উচ্চ-তাপমাত্রা পরিবেশে কাঠামোগত স্থিতিশীলতা নিশ্চিত করে, উচ্চ-মানের ক্রিস্টাল পাওয়ার জন্য একটি নির্ভরযোগ্য গ্যারান্টি প্রদান করে।


সেবা প্রদান করা যেতে পারে: গ্রাহক অ্যাপ্লিকেশন দৃশ্যকল্প বিশ্লেষণ, ম্যাচিং উপকরণ, প্রযুক্তিগত সমস্যা সমাধান।


কোম্পানির প্রোফাইলe:Veteksemicon-এর 2টি পরীক্ষাগার রয়েছে, বিশেষজ্ঞদের একটি দল যাদের 20 বছরের উপাদান অভিজ্ঞতা, R&D এবং উৎপাদন, পরীক্ষা এবং যাচাইয়ের ক্ষমতা রয়েছে।


আমার প্রতিদ্বন্দ্বী CVD TaC প্রলিপ্ত রিং হল উচ্চ তাপমাত্রার রাসায়নিক বাষ্প জমা এবং উন্নত সেমিকন্ডাক্টর সামগ্রী, বিশেষ করে সিলিকন কার্বাইডের ক্রিস্টাল বৃদ্ধির জন্য ডিজাইন করা একটি মূল ব্যবহারযোগ্য। আমরা একটি ঘন, অভিন্ন জমা করার জন্য একটি অনন্য, অপ্টিমাইজ করা রাসায়নিক বাষ্প জমা প্রযুক্তি ব্যবহার করিট্যানটালাম কার্বাইড আবরণএকটি উচ্চ বিশুদ্ধতা গ্রাফাইট স্তর উপর. ব্যতিক্রমী উচ্চ-তাপমাত্রা প্রতিরোধের, চমৎকার জারা প্রতিরোধের, এবং একটি অত্যন্ত দীর্ঘ পরিষেবা জীবন সহ, এই পণ্যটি কার্যকরভাবে ক্রিস্টাল গুণমানকে রক্ষা করে এবং উল্লেখযোগ্যভাবে আপনার সামগ্রিক উৎপাদন খরচ হ্রাস করে, এটি প্রক্রিয়ার স্থিতিশীলতা এবং সর্বোচ্চ ফলন প্রয়োজন এমন প্রক্রিয়াগুলির জন্য একটি অপরিহার্য পছন্দ করে তোলে।


প্রযুক্তিগত পরামিতি:

প্রকল্প
প্যারামিটার
বেস উপাদান
আইসোস্ট্যাটিকভাবে চাপা উচ্চ-বিশুদ্ধতা গ্রাফাইট (বিশুদ্ধতা ≥ 99.99%)
আবরণ উপাদান
ট্যানটালাম কার্বাইড
আবরণ প্রযুক্তি
উচ্চ-তাপমাত্রার রাসায়নিক বাষ্প জমা
আবরণ বেধ
স্ট্যান্ডার্ড 30-100μm (প্রক্রিয়ার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে)
লেপ পুরিty
≥ 99.995%
সর্বোচ্চ অপারেটিং তাপমাত্রা
2200°C (জড় বায়ুমণ্ডল বা ভ্যাকুয়াম)
প্রধান অ্যাপ্লিকেশন
SiC PVT/LPE স্ফটিক বৃদ্ধি, MOCVD, অন্যান্য উচ্চ-তাপমাত্রা CVD প্রক্রিয়া


আমার প্রতিদ্বন্দ্বী CVD TaC প্রলিপ্ত রিং কোর সুবিধা


অতুলনীয় বিশুদ্ধতা এবং স্থায়িত্ব

SiC স্ফটিক বৃদ্ধির চরম পরিবেশে, যেখানে তাপমাত্রা 2000 ° C অতিক্রম করে, এমনকি ট্রেস অমেধ্য সমগ্র স্ফটিকের বৈদ্যুতিক বৈশিষ্ট্যগুলিকে ধ্বংস করতে পারে। আমাদেরCVD TaC আবরণ, তার ব্যতিক্রমী বিশুদ্ধতার সাথে, মৌলিকভাবে রিং থেকে দূষণ দূর করে। অধিকন্তু, এর চমৎকার উচ্চ-তাপমাত্রার স্থায়িত্ব নিশ্চিত করে যে আবরণটি দীর্ঘায়িত উচ্চ-তাপমাত্রা এবং তাপীয় সাইক্লিংয়ের সময় প্রক্রিয়া গ্যাসের সাথে পচন, উদ্বায়ী বা প্রতিক্রিয়া সৃষ্টি করবে না, যা স্ফটিক বৃদ্ধির জন্য একটি বিশুদ্ধ এবং স্থিতিশীল বাষ্প পর্যায়ের পরিবেশ প্রদান করে।


চমৎকার জারা এবংক্ষয় প্রতিরোধের

সিলিকন বাষ্প দ্বারা গ্রাফাইটের ক্ষয় হল প্রথাগত গ্রাফাইট রিংগুলিতে ব্যর্থতা এবং কণা দূষণের প্রাথমিক কারণ। আমাদের TaC আবরণ, সিলিকনের সাথে অত্যন্ত কম রাসায়নিক প্রতিক্রিয়া সহ, কার্যকরভাবে সিলিকন বাষ্পকে ব্লক করে, অন্তর্নিহিত গ্রাফাইট স্তরকে ক্ষয় থেকে রক্ষা করে। এটি শুধুমাত্র রিংয়ের আয়ুকে উল্লেখযোগ্যভাবে প্রসারিত করে না বরং আরও গুরুত্বপূর্ণভাবে, সাবস্ট্রেট ক্ষয় এবং স্প্যালিং দ্বারা উত্পন্ন কণা পদার্থকে উল্লেখযোগ্যভাবে হ্রাস করে, সরাসরি স্ফটিক বৃদ্ধির ফলন এবং অভ্যন্তরীণ গুণমানকে উন্নত করে।


চমত্কার যান্ত্রিক কর্মক্ষমতা এবং সেবা জীবন

CVD প্রক্রিয়া দ্বারা গঠিত TaC আবরণ অত্যন্ত উচ্চ ঘনত্ব এবং Vickers কঠোরতা আছে, এটি পরিধান এবং শারীরিক প্রভাব অত্যন্ত প্রতিরোধী করে তোলে। ব্যবহারিক অ্যাপ্লিকেশনে, আমাদের পণ্যগুলি ঐতিহ্যবাহী গ্রাফাইট রিং বা পাইরোলাইটিক কার্বন/সিলিকন কার্বাইড প্রলিপ্ত রিংগুলির তুলনায় 3 থেকে 8 গুণ পর্যন্ত পরিষেবা জীবন প্রসারিত করতে পারে। এর অর্থ প্রতিস্থাপনের জন্য কম ডাউনটাইম এবং উচ্চতর সরঞ্জাম ব্যবহারের, উল্লেখযোগ্যভাবে একক ক্রিস্টাল উত্পাদনের সামগ্রিক ব্যয় হ্রাস করে।


চমৎকার আবরণ গুণমান

একটি আবরণের কার্যকারিতা তার অভিন্নতা এবং বন্ধন শক্তির উপর অত্যন্ত নির্ভরশীল। আমাদের অপ্টিমাইজ করা CVD প্রক্রিয়া আমাদেরকে এমনকি সবচেয়ে জটিল রিং জ্যামিতিতেও উচ্চ অভিন্ন আবরণের বেধ অর্জন করতে সক্ষম করে। আরও গুরুত্বপূর্ণভাবে, আবরণ উচ্চ-বিশুদ্ধ গ্রাফাইট সাবস্ট্রেটের সাথে একটি শক্তিশালী ধাতব বন্ধন গঠন করে, দ্রুত উত্তাপ এবং শীতল চক্রের সময় তাপ সম্প্রসারণ সহগগুলির পার্থক্যের কারণে পিলিং, ক্র্যাকিং বা ফ্লেকিং প্রতিরোধ করে, পণ্যের জীবনচক্র জুড়ে অবিরত নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।


পরিবেশগত চেইন যাচাইকরণ অনুমোদন

আমার প্রতিদ্বন্দ্বী CVD TaC কোটেড রিং' ইকোলজিক্যাল চেইন যাচাইকরণ কাঁচামালকে উৎপাদনের জন্য কভার করে, আন্তর্জাতিক মানের সার্টিফিকেশন পাস করেছে, এবং সেমিকন্ডাক্টর এবং নতুন শক্তি ক্ষেত্রে এর নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করার জন্য বেশ কয়েকটি পেটেন্ট প্রযুক্তি রয়েছে।


প্রধান অ্যাপ্লিকেশন ক্ষেত্র

আবেদনের দিকনির্দেশ
সাধারণ দৃশ্যকল্প
SiC স্ফটিক বৃদ্ধি
PVT (ভৌত বাষ্প পরিবহন) এবং LPE (তরল ফেজ এপিটাক্সি) পদ্ধতি দ্বারা উত্থিত 4H-SiC এবং 6H-SiC একক স্ফটিকগুলির জন্য মূল সমর্থন রিংগুলি।
SiC এপিটাক্সিতে GaN
একটি MOCVD চুল্লিতে একটি ক্যারিয়ার বা সমাবেশ।
অন্যান্য উচ্চ-তাপমাত্রা সেমিকন্ডাক্টর প্রক্রিয়া
এটি যে কোনও উন্নত সেমিকন্ডাক্টর উত্পাদন প্রক্রিয়ার জন্য উপযুক্ত যার জন্য উচ্চ তাপমাত্রা এবং অত্যন্ত ক্ষয়কারী পরিবেশে গ্রাফাইট স্তরের সুরক্ষা প্রয়োজন।


বিস্তারিত প্রযুক্তিগত বৈশিষ্ট্য, সাদা কাগজ, বা নমুনা পরীক্ষার ব্যবস্থার জন্য, অনুগ্রহ করেআমাদের প্রযুক্তিগত সহায়তা টিমের সাথে যোগাযোগ করুনকিভাবে Veteksemicon আপনার প্রক্রিয়ার দক্ষতা বাড়াতে পারে তা অন্বেষণ করতে।
