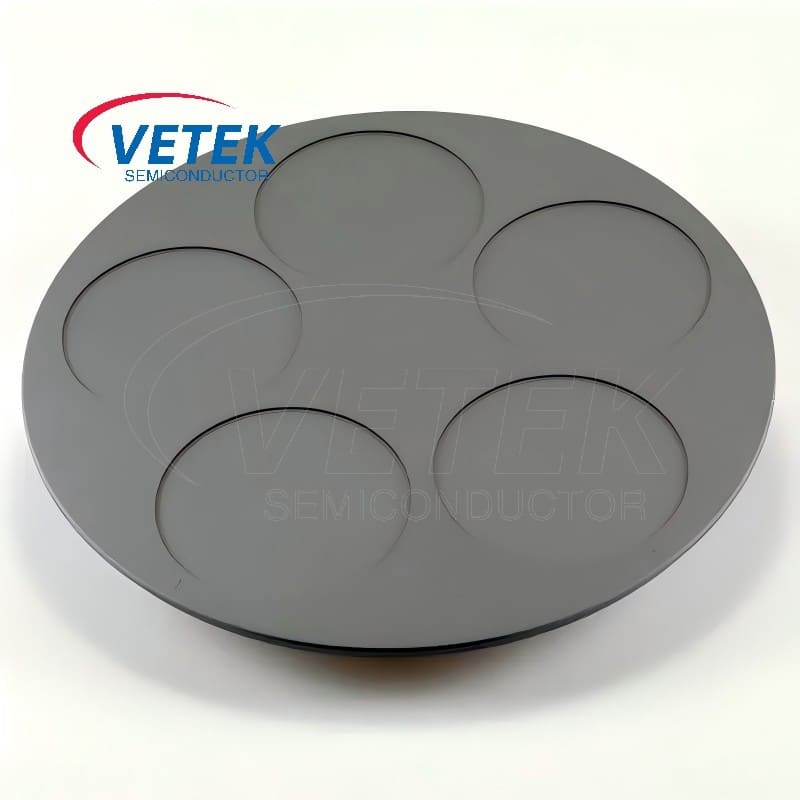

এমওসিভিডি সিক লেপ সংবেদনশীল

VeTek সেমিকন্ডাক্টর MOCVD SiC লেপ সাসেপ্টর উচ্চ মানের তৈরিগ্রাফাইট, যা এর তাপীয় স্থায়িত্ব এবং দুর্দান্ত তাপ পরিবাহিতা (প্রায় 120-150 ডাব্লু/এম · কে) জন্য নির্বাচিত হয়। গ্রাফাইটের অন্তর্নিহিত বৈশিষ্ট্যগুলি ভিতরে কঠোর শর্তগুলি সহ্য করার জন্য এটি একটি আদর্শ উপাদান তৈরি করেMOCVD চুল্লি। এর কার্যকারিতা উন্নত করতে এবং এর পরিষেবা জীবন বাড়ানোর জন্য, গ্রাফাইট সংবেদনশীলটি সাবধানতার সাথে সিলিকন কার্বাইড (এসআইসি) এর একটি স্তর দিয়ে লেপযুক্ত।

MOCVD SiC আবরণ সাসেপ্টর একটি মূল উপাদান ব্যবহৃত হয়রাসায়নিক বাষ্প জবানবন্দি (সিভিডি)এবংধাতব জৈব রাসায়নিক বাষ্প ডিপোজিশন (এমওসিভিডি) প্রক্রিয়া। এর প্রধান কাজটি হ'ল সিলিকন বা সিলিকন কার্বাইড (এসআইসি) ওয়েফারগুলিকে সমর্থন এবং গরম করা এবং উচ্চ তাপমাত্রার পরিবেশে অভিন্ন গ্যাস জমা হওয়া নিশ্চিত করা। এটি অর্ধপরিবাহী প্রক্রিয়াকরণে একটি অপরিহার্য পণ্য।

সেমিকন্ডাক্টর প্রসেসিংয়ে এমওসিভিডি এসআইসি লেপ সংবেদকের প্রয়োগ:

ওয়েফার সমর্থন এবং গরম:

এমওসিভিডি এসআইসি লেপ সংবেদকের কেবল একটি শক্তিশালী সমর্থন ফাংশন নেই, তবে কার্যকরভাবে এটিও গরম করতে পারেওয়েফাররাসায়নিক বাষ্প জমা প্রক্রিয়ার স্থায়িত্ব নিশ্চিত করতে সমানভাবে। জমা করার প্রক্রিয়া চলাকালীন, SiC আবরণের উচ্চ তাপ পরিবাহিতা দ্রুত ওয়েফারের প্রতিটি অঞ্চলে তাপ শক্তি স্থানান্তর করতে পারে, স্থানীয় অতিরিক্ত গরম বা অপর্যাপ্ত তাপমাত্রা এড়াতে পারে, যার ফলে রাসায়নিক গ্যাস ওয়েফার পৃষ্ঠে সমানভাবে জমা হতে পারে তা নিশ্চিত করে। এই ইউনিফর্ম হিটিং এবং ডিপোজিশন ইফেক্টটি ওয়েফার প্রক্রিয়াকরণের সামঞ্জস্যতাকে ব্যাপকভাবে উন্নত করে, প্রতিটি ওয়েফারের পৃষ্ঠের ফিল্মের বেধকে সমান করে তোলে এবং ত্রুটির হার হ্রাস করে, সেমিকন্ডাক্টর ডিভাইসগুলির উত্পাদন ফলন এবং কার্যকারিতা নির্ভরযোগ্যতা আরও উন্নত করে।

এপিট্যাক্সি বৃদ্ধি:

মধ্যেএমওসিভিডি প্রক্রিয়া, SiC প্রলিপ্ত বাহক এপিটাক্সি বৃদ্ধি প্রক্রিয়ার মূল উপাদান। এগুলি বিশেষভাবে সিলিকন এবং সিলিকন কার্বাইড ওয়েফারগুলিকে সমর্থন এবং গরম করার জন্য ব্যবহৃত হয়, এটি নিশ্চিত করে যে রাসায়নিক বাষ্প পর্যায়ে উপাদানগুলি ওয়েফার পৃষ্ঠে সমানভাবে এবং সঠিকভাবে জমা হতে পারে, যার ফলে উচ্চ-মানের, ত্রুটি-মুক্ত পাতলা ফিল্ম কাঠামো তৈরি হয়। SiC আবরণ শুধুমাত্র উচ্চ তাপমাত্রা প্রতিরোধী নয়, কিন্তু দূষণ এবং ক্ষয় এড়াতে জটিল প্রক্রিয়া পরিবেশে রাসায়নিক স্থিতিশীলতা বজায় রাখে। তাই, SiC প্রলিপ্ত বাহক উচ্চ-নির্ভুল সেমিকন্ডাক্টর ডিভাইস যেমন SiC পাওয়ার ডিভাইস (যেমন SiC MOSFET এবং ডায়োড), LEDs (বিশেষ করে নীল এবং অতিবেগুনী LEDs), এবং ফটোভোলটাইক সৌর কোষের এপিটাক্সি বৃদ্ধি প্রক্রিয়ায় গুরুত্বপূর্ণ ভূমিকা পালন করে।

গ্যালিয়াম নাইট্রাইড (GaN)এবং গ্যালিয়াম আর্সেনাইড (জিএএএস) এপিট্যাক্সি:

এসআইসি লেপযুক্ত ক্যারিয়ারগুলি তাদের দুর্দান্ত তাপ পরিবাহিতা এবং কম তাপীয় প্রসারণ সহগের কারণে গাএন এবং গাএএস এপিট্যাক্সিয়াল স্তরগুলির বৃদ্ধির জন্য একটি অপরিহার্য পছন্দ। তাদের দক্ষ তাপ পরিবাহিতা এপিট্যাক্সিয়াল বৃদ্ধির সময় সমানভাবে তাপ বিতরণ করতে পারে, তা নিশ্চিত করে যে জমা হওয়া সামগ্রীর প্রতিটি স্তর একটি নিয়ন্ত্রিত তাপমাত্রায় সমানভাবে বৃদ্ধি পেতে পারে। একই সময়ে, এসআইসির নিম্ন তাপীয় সম্প্রসারণ এটিকে চরম তাপমাত্রা পরিবর্তনের অধীনে মাত্রা স্থিতিশীল থাকতে দেয়, কার্যকরভাবে ওয়েফার বিকৃতকরণের ঝুঁকি হ্রাস করে, যার ফলে এপিট্যাক্সিয়াল স্তরটির উচ্চমান এবং ধারাবাহিকতা নিশ্চিত করে। এই বৈশিষ্ট্যটি এসআইসি-প্রলিপ্ত ক্যারিয়ারগুলিকে উচ্চ-ফ্রিকোয়েন্সি, উচ্চ-শক্তি ইলেকট্রনিক ডিভাইসগুলি (যেমন গাএন হেম্ট ডিভাইসগুলি) এবং অপটিক্যাল যোগাযোগ এবং অপটিক যোগাযোগ এবং অপটিকেলেক্ট্রোনিক ডিভাইসগুলি (যেমন গাএএস-ভিত্তিক লেজার এবং ডিটেক্টর) উত্পাদন করার জন্য একটি আদর্শ পছন্দ করে তোলে।

এটি অর্ধপরিবাহীMOCVD SiC আবরণ সাসেপ্টর দোকান:
