তিনটি সিক একক স্ফটিক বৃদ্ধি প্রযুক্তি

এসআইসি একক স্ফটিকগুলি বাড়ানোর প্রধান পদ্ধতিগুলি হ'ল:শারীরিক বাষ্প পরিবহন (প্রাইভেট), উচ্চ তাপমাত্রার রাসায়নিক বাষ্প জমা (এইচটিসিভিডি)এবংউচ্চ তাপমাত্রা দ্রবণ বৃদ্ধি (এইচটিএসজি)। চিত্র 1 -তে দেখানো হয়েছে। এর মধ্যে, পিভিটি পদ্ধতিটি এই পর্যায়ে সর্বাধিক পরিপক্ক এবং বহুল ব্যবহৃত পদ্ধতি। বর্তমানে, 6 ইঞ্চি একক স্ফটিক স্তরটি শিল্পায়ন করা হয়েছে, এবং 8 ইঞ্চি একক স্ফটিকটি 2016 সালে মার্কিন যুক্তরাষ্ট্রে ক্রি দ্বারা সফলভাবে জন্মেছে। তবে, এই পদ্ধতির উচ্চ ত্রুটি ঘনত্ব, কম ফলন, কঠিন ব্যাসের সম্প্রসারণ এবং উচ্চ ব্যয়ের মতো সীমাবদ্ধতা রয়েছে।

এইচটিসিভিডি পদ্ধতিটি এসআই সোর্স এবং সি উত্স গ্যাস প্রায় 2100 ℃ এর উচ্চ তাপমাত্রার পরিবেশে এসআইসি উত্পন্ন করতে রাসায়নিকভাবে প্রতিক্রিয়া দেখায় এমন নীতিটি ব্যবহার করে sic এসআইসি একক স্ফটিকগুলির বৃদ্ধি অর্জনের জন্য। পিভিটি পদ্ধতির মতো, এই পদ্ধতির জন্য উচ্চ প্রবৃদ্ধির তাপমাত্রাও প্রয়োজন এবং উচ্চ বৃদ্ধির ব্যয়ও থাকে। এইচটিএসজি পদ্ধতিটি উপরের দুটি পদ্ধতি থেকে পৃথক। এর মূল নীতিটি হ'ল এসআইসি একক স্ফটিকগুলির বৃদ্ধি অর্জনের জন্য উচ্চ তাপমাত্রার দ্রবণে সি এবং সি উপাদানগুলির দ্রবীভূতকরণ এবং পুনঃনির্ধারণ ব্যবহার করা। বর্তমানে বহুল ব্যবহৃত প্রযুক্তিগত মডেল হ'ল টিএসএসজি পদ্ধতি।

এই পদ্ধতিটি নিম্ন তাপমাত্রায় (2000 ডিগ্রি সেন্টিগ্রেডের নীচে) নিকট-থার্মোডাইনামিক ভারসাম্যহীন অবস্থায় এসআইসির বৃদ্ধি অর্জন করতে পারে এবং প্রাপ্তবয়স্ক স্ফটিকগুলির উচ্চমানের, স্বল্প ব্যয়, সহজ ব্যাসের সম্প্রসারণ এবং সহজ স্থিতিশীল পি-টাইপ ডোপিংয়ের সুবিধা রয়েছে। এটি পিভিটি পদ্ধতির পরে বৃহত্তর, উচ্চ-মানের এবং কম দামের এসআইসি একক স্ফটিক প্রস্তুত করার জন্য একটি পদ্ধতি হয়ে উঠবে বলে আশা করা হচ্ছে।

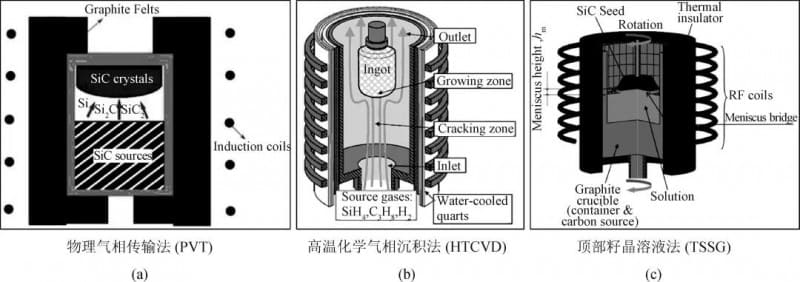

চিত্র 1। তিনটি সিক একক স্ফটিক বৃদ্ধি প্রযুক্তির নীতিগুলির স্কিম্যাটিক ডায়াগ্রাম

01 টিএসএসজি-প্রাপ্ত এসআইসি একক স্ফটিকগুলির বিকাশের ইতিহাস এবং বর্তমান অবস্থা

এসআইসির ক্রমবর্ধমান এইচটিএসজি পদ্ধতির ইতিহাস রয়েছে 60 বছরেরও বেশি সময়।

1961 সালে, হ্যালডেন এট আল। প্রথমে একটি উচ্চ-তাপমাত্রার এসআই গলানো থেকে এসআইসি একক স্ফটিক প্রাপ্ত হয়েছিল যার মধ্যে সি দ্রবীভূত হয়েছিল এবং তারপরে সি+এক্স (যেখানে এক্স ফে, সিআর, এসসি, টিবি, পিআর, ইত্যাদি উপাদানগুলির এক বা একাধিক) সমন্বিত একটি উচ্চ-তাপমাত্রার দ্রবণ থেকে সিক একক স্ফটিকগুলির বৃদ্ধি অনুসন্ধান করে।

1999 সালে, হফম্যান এট আল। জার্মানির এরলেঞ্জেন বিশ্ববিদ্যালয় থেকে খাঁটি এসআইকে একটি স্ব-প্রবাহ হিসাবে ব্যবহার করেছিলেন এবং উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ টিএসএসজি পদ্ধতিটি প্রথমবারের জন্য 1.4 ইঞ্চি ব্যাস এবং প্রায় 1 মিমি বেধের সাথে এসআইসি একক স্ফটিকগুলি বাড়ানোর জন্য ব্যবহার করেছিলেন।

2000 সালে, তারা আরও প্রক্রিয়াটি অনুকূল করে তোলে এবং 20-30 মিমি ব্যাস এবং 20 মিমি পর্যন্ত বেধের সাথে এসআইসি স্ফটিকগুলি বৃদ্ধি করে 1900-2400 ডিগ্রি সেন্টিগ্রেডে 100-200 বারের উচ্চ-চাপ এআর বায়ুমণ্ডলে স্ব-প্রবাহ হিসাবে খাঁটি সি ব্যবহার করে।

সেই থেকে জাপান, দক্ষিণ কোরিয়া, ফ্রান্স, চীন এবং অন্যান্য দেশগুলির গবেষকরা টিএসএসজি পদ্ধতি দ্বারা এসআইসি একক স্ফটিক স্তরগুলির বৃদ্ধির বিষয়ে ক্রমাগত গবেষণা চালিয়েছেন, যা সাম্প্রতিক বছরগুলিতে টিএসএসজি পদ্ধতিটি দ্রুত বিকাশ করেছে। এর মধ্যে জাপান সুমিটোমো ধাতু এবং টয়োটা দ্বারা প্রতিনিধিত্ব করা হয়। সারণী 1 এবং চিত্র 2 সিক একক স্ফটিকগুলির বৃদ্ধিতে সুমিটোমো ধাতুর গবেষণার অগ্রগতি দেখায় এবং সারণী 2 এবং চিত্র 3 টয়োটার মূল গবেষণা প্রক্রিয়া এবং প্রতিনিধি ফলাফল দেখায়।

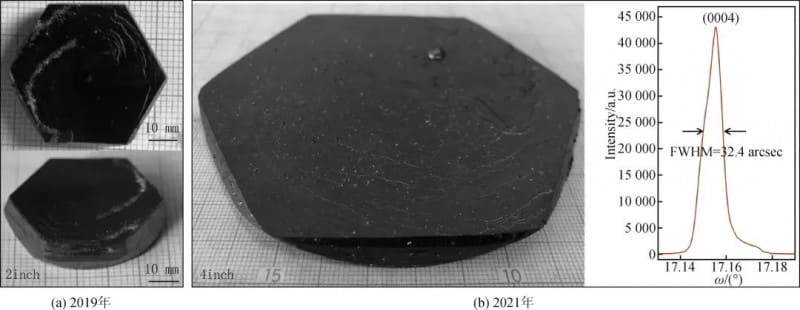

এই গবেষণা দলটি ২০১ 2016 সালে টিএসএসজি পদ্ধতি দ্বারা এসআইসি স্ফটিকের বৃদ্ধির বিষয়ে গবেষণা চালাতে শুরু করেছিল এবং 10 মিমি বেধের সাথে 2 ইঞ্চি 4 ঘন্টা-সিক স্ফটিক সফলভাবে অর্জন করেছে। সম্প্রতি, দলটি সফলভাবে 4 ইঞ্চি 4 এইচ-সিক স্ফটিক বৃদ্ধি করেছে, যেমন চিত্র 4-এ দেখানো হয়েছে।

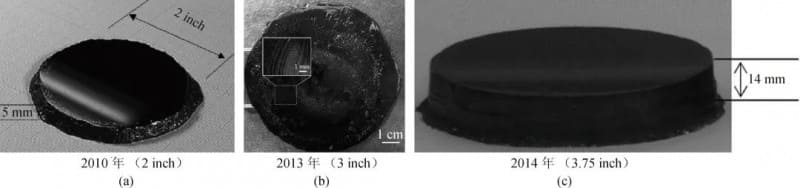

চিত্র 2।টিএসএসজি পদ্ধতি ব্যবহার করে সুমিটোমো মেটালের দল দ্বারা উত্থিত এসআইসি স্ফটিকের অপটিক্যাল ফটো

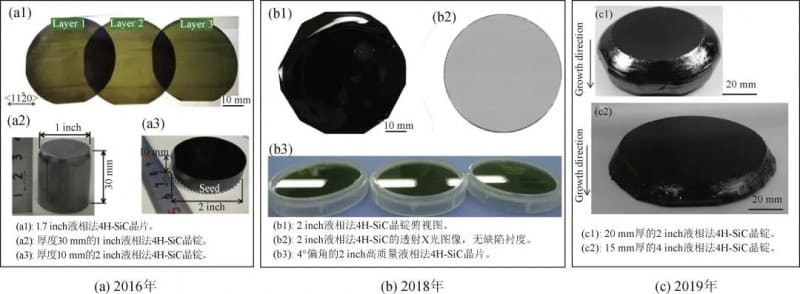

চিত্র 3।টিএসএসজি পদ্ধতি ব্যবহার করে ক্রমবর্ধমান এসআইসি একক স্ফটিকগুলিতে টয়োটার দলের প্রতিনিধি অর্জন

চিত্র 4। টিএসএসজি পদ্ধতি ব্যবহার করে ক্রমবর্ধমান সিক একক স্ফটিকগুলিতে ফিজিক্স ইনস্টিটিউট, চীনা একাডেমি অফ সায়েন্সেসের প্রতিনিধি অর্জন

02 টিএসএসজি পদ্ধতি দ্বারা ক্রমবর্ধমান এসআইসি একক স্ফটিকগুলির প্রাথমিক নীতিগুলি

সাধারণ চাপে এসআইসির কোনও গলনাঙ্ক নেই। যখন তাপমাত্রা 2000 ℃ এর উপরে পৌঁছে যায়, তখন এটি সরাসরি গ্যাসিত হবে এবং পচে যাবে। অতএব, আস্তে আস্তে শীতল হওয়া এবং একই রচনাটির এসআইসি গলিত, অর্থাৎ গলে যাওয়া পদ্ধতি দ্বারা সিক একক স্ফটিকগুলি বাড়ানো সম্ভব নয়।

সি-সি বাইনারি ফেজ ডায়াগ্রাম অনুসারে, সি-সমৃদ্ধ প্রান্তে "এল+সিক" এর একটি দ্বি-পর্যায়ের অঞ্চল রয়েছে, যা সিসির তরল পর্যায় বৃদ্ধির সম্ভাবনা সরবরাহ করে। তবে সি এর জন্য খাঁটি এসআইয়ের দ্রবণীয়তা খুব কম, সুতরাং উচ্চ-তাপমাত্রার দ্রবণে সি ঘনত্ব বাড়াতে সহায়তা করার জন্য সি গলে ফ্লাক্স যুক্ত করা প্রয়োজন। বর্তমানে, এইচটিএসজি পদ্ধতি দ্বারা এসআইসি একক স্ফটিকগুলি বাড়ানোর জন্য মূলধারার প্রযুক্তিগত মোডটি হ'ল টিএসএসজি পদ্ধতি। চিত্র 5 (ক) টিএসএসজি পদ্ধতিতে ক্রমবর্ধমান এসআইসি একক স্ফটিকগুলির নীতিটির একটি স্কিম্যাটিক ডায়াগ্রাম।

এর মধ্যে, উচ্চ-তাপমাত্রার সমাধানের থার্মোডাইনামিক বৈশিষ্ট্যগুলির নিয়ন্ত্রণ এবং পুরো বৃদ্ধি ব্যবস্থায় সলিউট সি এর সরবরাহ ও চাহিদা সরবরাহের একটি ভাল গতিশীল ভারসাম্য অর্জনের জন্য সলিউট ট্রান্সপোর্ট প্রক্রিয়া এবং স্ফটিক বৃদ্ধি ইন্টারফেসের গতিশীলতা টিএসএসজি পদ্ধতিতে সিক একক স্ফটিকের বৃদ্ধি আরও ভালভাবে উপলব্ধি করার মূল চাবিকাঠি।

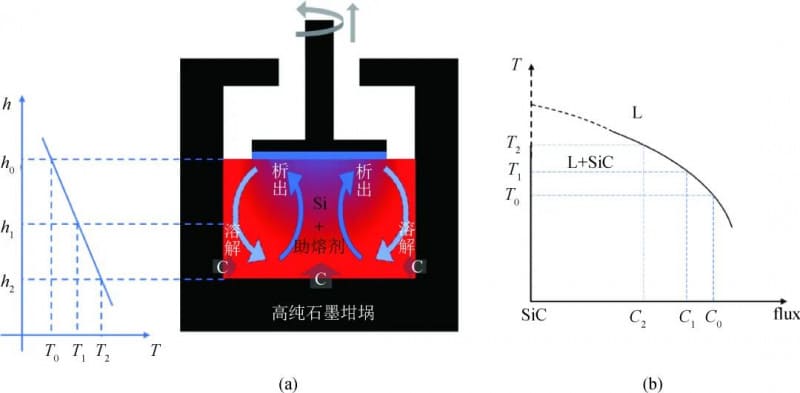

চিত্র 5। (ক) টিএসএসজি পদ্ধতি দ্বারা এসআইসি একক স্ফটিক বৃদ্ধির স্কিম্যাটিক ডায়াগ্রাম; (খ) এল+এসআইসি দ্বি-পর্বের অঞ্চলের অনুদৈর্ঘ্য বিভাগের স্কিম্যাটিক ডায়াগ্রাম

03 উচ্চ-তাপমাত্রার সমাধানগুলির থার্মোডাইনামিক বৈশিষ্ট্য

উচ্চ-তাপমাত্রার সমাধানগুলিতে পর্যাপ্ত সি দ্রবীভূত করা টিএসএসজি পদ্ধতি দ্বারা সিক একক স্ফটিকগুলি বাড়ানোর মূল চাবিকাঠি। উচ্চ-তাপমাত্রার সমাধানগুলিতে সি এর দ্রবণীয়তা বাড়ানোর জন্য ফ্লাক্স উপাদান যুক্ত করা কার্যকর উপায়।

একই সময়ে, ফ্লাক্স উপাদানগুলির সংযোজন ঘনত্ব, সান্দ্রতা, পৃষ্ঠের উত্তেজনা, হিমশীতল পয়েন্ট এবং উচ্চ-তাপমাত্রার দ্রবণগুলির অন্যান্য থার্মোডাইনামিক পরামিতিগুলিও স্ফটিক বৃদ্ধির সাথে ঘনিষ্ঠভাবে সম্পর্কিত, যা স্ফটিক বৃদ্ধিতে থার্মোডাইনামিক এবং গতিবেগ প্রক্রিয়াগুলিকে সরাসরি প্রভাবিত করে তা নিয়ন্ত্রণ করবে। অতএব, এসআইসি একক স্ফটিকগুলি বৃদ্ধির জন্য টিএসএসজি পদ্ধতি অর্জনের ক্ষেত্রে ফ্লাক্স উপাদানগুলির নির্বাচন সবচেয়ে গুরুত্বপূর্ণ পদক্ষেপ এবং এটি এই ক্ষেত্রে গবেষণা ফোকাস।

সাহিত্যে লি-সি, টিআই-সি, সিআর-সি, ফে-সি, এসসি-সি, এনআই-সি এবং সহ-সি সহ সাহিত্যে অনেকগুলি বাইনারি উচ্চ-তাপমাত্রার সমাধান সিস্টেম রিপোর্ট করা হয়েছে। এর মধ্যে, সিআর-সি, টিআই-সি এবং ফে-সি এর বাইনারি সিস্টেমগুলি এবং সিআর-সিই-আল-সি এর মতো মাল্টি-কম্পোনেন্ট সিস্টেমগুলি ভালভাবে বিকাশিত এবং ভাল স্ফটিক বৃদ্ধির ফলাফল পেয়েছে।

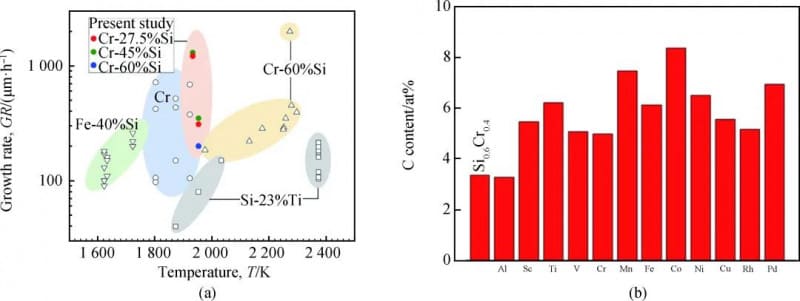

চিত্র 6 (ক) সিআর-সি, টিআই-সি এবং ফে-সি এর তিনটি পৃথক উচ্চ-তাপমাত্রার সমাধান সিস্টেমে এসআইসি বৃদ্ধির হার এবং তাপমাত্রার মধ্যে সম্পর্ক দেখায়, কাওয়ানিশি এট আল দ্বারা সংক্ষিপ্তসার করা। 2020 সালে জাপানে তোহোকু বিশ্ববিদ্যালয়ের।

চিত্র 6 (খ) এ দেখানো হয়েছে, হিউন এট আল। সি এর দ্রবণীয়তা দেখানোর জন্য Si0.56CR0.4M0.04 (এম = এসসি, টিআই, ভি, সিআর, এমএন, ফে, সিও, নি, কিউ, আরএইচ এবং পিডি) এর রচনা অনুপাত সহ উচ্চ-তাপমাত্রার সমাধান সিস্টেমগুলির একটি সিরিজ ডিজাইন করা হয়েছে

চিত্র 6। (ক) বিভিন্ন উচ্চ-তাপমাত্রা সমাধান সিস্টেম ব্যবহার করার সময় সিক একক স্ফটিক বৃদ্ধির হার এবং তাপমাত্রার মধ্যে সম্পর্ক

04 বৃদ্ধি গতিবিদ্যা নিয়ন্ত্রণ

উচ্চমানের এসআইসি একক স্ফটিকগুলি আরও ভালভাবে পাওয়ার জন্য, স্ফটিক বৃষ্টিপাতের গতিবিদ্যা নিয়ন্ত্রণ করাও প্রয়োজন। অতএব, এসআইসি একক স্ফটিকগুলি বাড়ানোর জন্য টিএসএসজি পদ্ধতির আরেকটি গবেষণা ফোকাস হ'ল উচ্চ-তাপমাত্রা সমাধানগুলিতে এবং স্ফটিক বৃদ্ধি ইন্টারফেসে গতিবিদ্যাগুলির নিয়ন্ত্রণ।

নিয়ন্ত্রণের মূল উপায়গুলির মধ্যে রয়েছে: বীজ স্ফটিক এবং ক্রুশিবলগুলির ঘূর্ণন এবং টান প্রক্রিয়া, বৃদ্ধির ব্যবস্থায় তাপমাত্রার ক্ষেত্রের নিয়ন্ত্রণ, ক্রুশিবল কাঠামো এবং আকারের অনুকূলকরণ এবং বাহ্যিক চৌম্বকীয় ক্ষেত্র দ্বারা উচ্চ-তাপমাত্রার দ্রবণ সংশ্লেষের নিয়ন্ত্রণ। মৌলিক উদ্দেশ্য হ'ল উচ্চ-তাপমাত্রা দ্রবণ এবং স্ফটিক বৃদ্ধির মধ্যে ইন্টারফেসে তাপমাত্রা ক্ষেত্র, প্রবাহ ক্ষেত্র এবং দ্রাবক ঘনত্ব ক্ষেত্রকে নিয়ন্ত্রণ করা, যাতে সুশৃঙ্খলভাবে উচ্চ-তাপমাত্রার দ্রবণ থেকে এসআইসিকে আরও ভাল এবং দ্রুত বৃষ্টিপাত করা যায় এবং উচ্চ-মানের বৃহত আকারের একক স্ফটিকগুলিতে পরিণত হয়।

গবেষকরা গতিশীল নিয়ন্ত্রণ অর্জনের জন্য অনেক পদ্ধতি চেষ্টা করেছেন, যেমন কুসুনোকি এট আল দ্বারা ব্যবহৃত "ক্রুশিবল এক্সিলারেটেড রোটেশন প্রযুক্তি" এর মতো। 2006 সালে তাদের কাজের প্রতিবেদনে এবং ডাইকোকু এট আল দ্বারা বিকাশিত "অবতল সমাধান বৃদ্ধি প্রযুক্তি"।

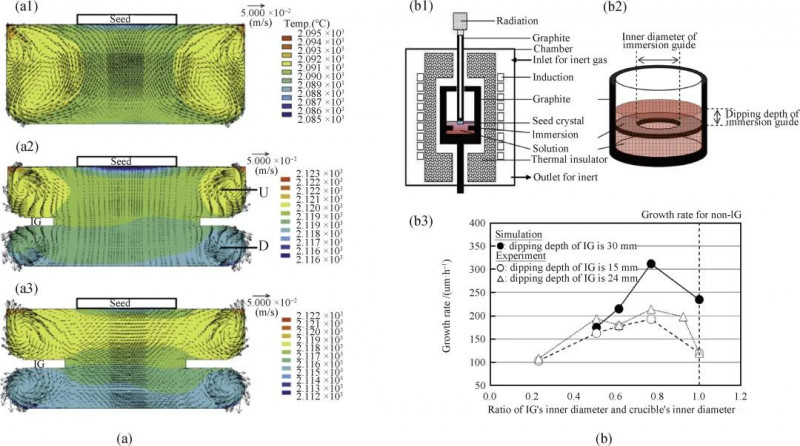

2014 সালে, কুসুনোকি এট আল। উচ্চ-তাপমাত্রা দ্রবণ সংশ্লেষের নিয়ন্ত্রণ অর্জনের জন্য ক্রুশিবলটিতে নিমজ্জন গাইড (আইজি) হিসাবে একটি গ্রাফাইট রিং স্ট্রাকচার যুক্ত করেছে। গ্রাফাইট রিংয়ের আকার এবং অবস্থানকে অনুকূল করে, বীজ স্ফটিকের নীচে উচ্চ-তাপমাত্রা দ্রবণে একটি অভিন্ন ward র্ধ্বমুখী দ্রাবক পরিবহন মোড স্থাপন করা যেতে পারে, যার ফলে চিত্র 7-এ দেখানো হয়েছে স্ফটিক বৃদ্ধির হার এবং গুণমানকে উন্নত করে।

চিত্র 7: (ক) উচ্চ-তাপমাত্রা দ্রবণ প্রবাহ এবং ক্রুশিবল তাপমাত্রা বিতরণের সিমুলেশন ফলাফল;

(খ) পরীক্ষামূলক ডিভাইসের স্কিম্যাটিক ডায়াগ্রাম এবং ফলাফলের সংক্ষিপ্তসার

05 টিএসএসজি পদ্ধতির সুবিধাগুলি ক্রমবর্ধমান সিক একক স্ফটিকগুলির জন্য

ক্রমবর্ধমান এসআইসি একক স্ফটিকগুলিতে টিএসএসজি পদ্ধতির সুবিধাগুলি নিম্নলিখিত দিকগুলিতে প্রতিফলিত হয়:

(1) এসআইসি একক স্ফটিকগুলি ক্রমবর্ধমান জন্য উচ্চ-তাপমাত্রার সমাধান পদ্ধতিটি বীজ স্ফটিকের মাইক্রোটিউব এবং অন্যান্য ম্যাক্রো ত্রুটিগুলি কার্যকরভাবে মেরামত করতে পারে, যার ফলে স্ফটিক মানের উন্নতি হয়। 1999 সালে, হফম্যান এট আল। অপটিক্যাল মাইক্রোস্কোপের মাধ্যমে পর্যবেক্ষণ ও প্রমাণিত যে মাইক্রোটিউবগুলি টিএসএসজি পদ্ধতি দ্বারা এসআইসি একক স্ফটিকগুলি ক্রমবর্ধমান প্রক্রিয়াতে কার্যকরভাবে আচ্ছাদিত করা যেতে পারে, যেমন চিত্র 8 -এ দেখানো হয়েছে।

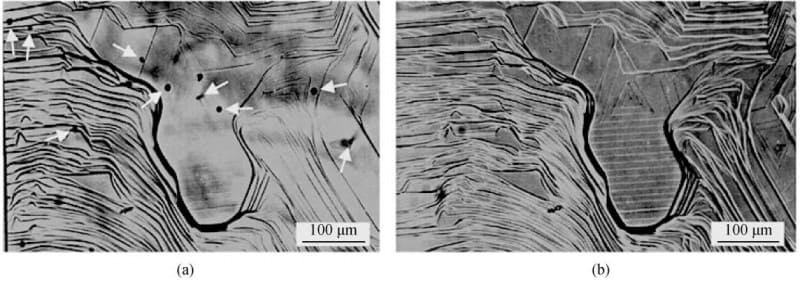

চিত্র 8: টিএসএসজি পদ্ধতি দ্বারা এসআইসি একক স্ফটিকের বৃদ্ধির সময় মাইক্রোটিউবগুলি নির্মূল:

(ক) ট্রান্সমিশন মোডে টিএসএসজি দ্বারা উত্থিত এসআইসি স্ফটিকের অপটিকাল মাইক্রোগ্রাফ, যেখানে বৃদ্ধির স্তরটির নীচে মাইক্রোটিউবগুলি পরিষ্কারভাবে দেখা যায়;

(খ) প্রতিচ্ছবি মোডে একই অঞ্চলের অপটিকাল মাইক্রোগ্রাফ, এটি নির্দেশ করে যে মাইক্রোটিউবগুলি সম্পূর্ণরূপে আচ্ছাদিত করা হয়েছে।

(২) পিভিটি পদ্ধতির সাথে তুলনা করে, টিএসএসজি পদ্ধতিটি আরও সহজেই স্ফটিক ব্যাস সম্প্রসারণ অর্জন করতে পারে, যার ফলে এসআইসি একক স্ফটিক স্তরগুলির ব্যাস বৃদ্ধি করে, কার্যকরভাবে এসআইসি ডিভাইসের উত্পাদন দক্ষতা উন্নত করে এবং উত্পাদন ব্যয় হ্রাস করে।

টয়োটা এবং সুমিটোমো কর্পোরেশনের প্রাসঙ্গিক গবেষণা দলগুলি চিত্র 9 (ক) এবং (খ) -তে দেখানো হিসাবে "মেনিসকাস উচ্চতা নিয়ন্ত্রণ" প্রযুক্তি ব্যবহার করে কৃত্রিমভাবে নিয়ন্ত্রণযোগ্য স্ফটিক ব্যাসের সম্প্রসারণ সফলভাবে অর্জন করেছে।

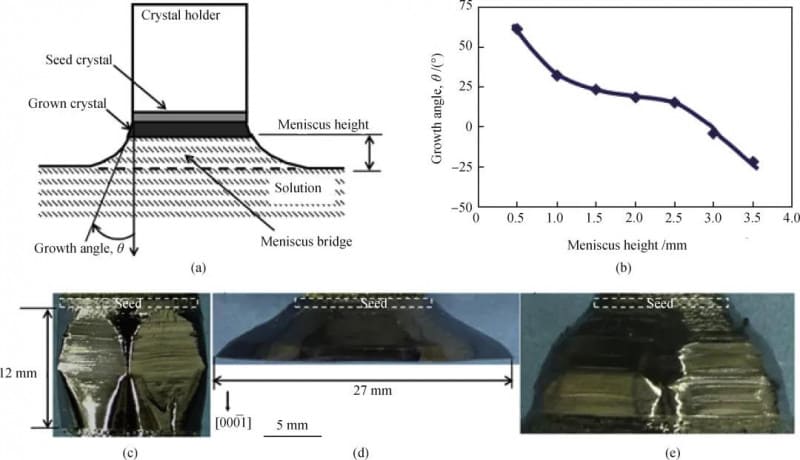

চিত্র 9: (ক) টিএসএসজি পদ্ধতিতে মেনিসকাস নিয়ন্ত্রণ প্রযুক্তির স্কিম্যাটিক ডায়াগ্রাম;

(খ) মেনিস্কাসের উচ্চতা এবং এই প্রযুক্তি দ্বারা প্রাপ্ত সিসি স্ফটিকের পাশের দৃশ্যের সাথে বৃদ্ধির কোণ পরিবর্তন;

(গ) 2.5 মিমি মেনিসকাস উচ্চতায় 20 ঘন্টা বৃদ্ধি;

(ঘ) 0.5 মিমি মেনিসকাস উচ্চতায় 10 ঘন্টা বৃদ্ধি;

(ঙ) মেনিস্কাসের উচ্চতা ধীরে ধীরে 1.5 মিমি থেকে বৃহত্তর মানতে বৃদ্ধি পেয়ে 35 ঘন্টা বৃদ্ধি।

(3) পিভিটি পদ্ধতির সাথে তুলনা করে, টিএসএসজি পদ্ধতিটি এসআইসি স্ফটিকের স্থিতিশীল পি-টাইপ ডোপিং অর্জন করা সহজ। উদাহরণস্বরূপ, শিরাই এট আল। টয়োটা ২০১৪ সালে রিপোর্ট করেছে যে তারা টিএসএসজি পদ্ধতি দ্বারা কম-প্রতিরোধী পি-টাইপ 4 এইচ-সিক স্ফটিকগুলি বৃদ্ধি করেছে, চিত্র 10-এ দেখানো হয়েছে।

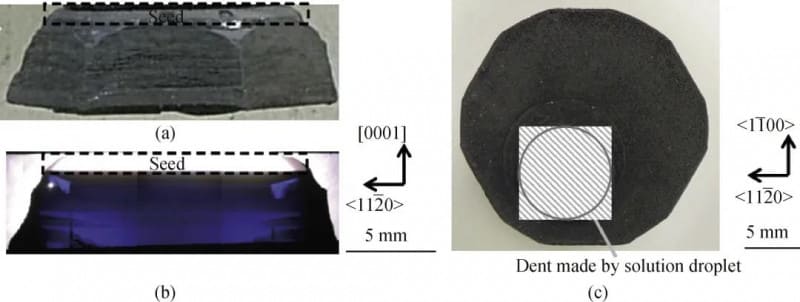

চিত্র 10: (ক) টিএসএসজি পদ্ধতি দ্বারা উত্থিত পি-টাইপ এসআইসি একক স্ফটিকের পাশের দৃশ্য;

(খ) স্ফটিকের একটি অনুদৈর্ঘ্য বিভাগের সংক্রমণ অপটিক্যাল ফটোগ্রাফ;

(গ) 3% (পারমাণবিক ভগ্নাংশ) এর একটি আল সামগ্রী সহ একটি উচ্চ-তাপমাত্রা দ্রবণ থেকে উত্থিত স্ফটিকের শীর্ষ পৃষ্ঠের রূপচর্চা

06 উপসংহার এবং দৃষ্টিভঙ্গি

এসআইসি সিঙ্গল স্ফটিকগুলি বাড়ানোর জন্য টিএসএসজি পদ্ধতিটি গত 20 বছরে দুর্দান্ত অগ্রগতি করেছে এবং কয়েকটি দল টিএসএসজি পদ্ধতিতে উচ্চমানের 4 ইঞ্চি এসআইসি একক স্ফটিক বৃদ্ধি করেছে।

যাইহোক, এই প্রযুক্তির আরও বিকাশের জন্য এখনও নিম্নলিখিত মূল দিকগুলিতে ব্রেকথ্রুগুলির প্রয়োজন:

(1) সমাধানের থার্মোডাইনামিক বৈশিষ্ট্যগুলির গভীর-অধ্যয়ন;

(২) বৃদ্ধির হার এবং স্ফটিক মানের মধ্যে ভারসাম্য;

(3) স্থিতিশীল স্ফটিক বৃদ্ধি শর্ত প্রতিষ্ঠা;

(4) পরিশোধিত গতিশীল নিয়ন্ত্রণ প্রযুক্তির বিকাশ।

যদিও টিএসএসজি পদ্ধতিটি এখনও পিভিটি পদ্ধতির কিছুটা পিছনে রয়েছে, তবে এটি বিশ্বাস করা হয় যে এই ক্ষেত্রের গবেষকদের অবিচ্ছিন্ন প্রচেষ্টার সাথে, যেহেতু টিএসএসজি পদ্ধতি দ্বারা ক্রমবর্ধমান এসআইসি একক স্ফটিকগুলির মূল বৈজ্ঞানিক সমস্যাগুলি ক্রমাগত সমাধান করা হয় এবং প্রবৃদ্ধি প্রক্রিয়াটিতে মূল প্রযুক্তিগুলি ক্রমাগতভাবে ভেঙে দেওয়া হয়, এই প্রযুক্তিটিও শিল্পের জন্য এবং ক্রমবর্ধমানভাবে পুরো খেলার জন্য পুরো খেলতে হবে, Sic শিল্প।
