শিল্প	সেমিকন্ডাক্টর উত্পাদন, উন্নত সিরামিক, তৃতীয় প্রজন্মের অর্ধপরিবাহী উপকরণ
প্রক্রিয়া	ওয়াটার জেট গাইডেড লেজার (WJGL) এক-পাস থ্রু-হোল মেশিনিং
সমাধান	Φ0.15 মিমি নির্ভুল মাইক্রো-হোল সহ কাস্টম 35mm × 2mm SiC সাবস্ট্রেট
সেবা	প্রযুক্তিগত পরামর্শ, প্রক্রিয়া উন্নয়ন, পরিদর্শন প্রতিবেদন, কাস্টমাইজড আবরণ এবং মেশিনিং
ফলাফল	• ইনলেট থেকে আউটলেট পর্যন্ত অভিন্ন গর্ত জ্যামিতি SEM দ্বারা নিশ্চিত করা হয়েছে৷ • কোন পরিমাপযোগ্য টেপার; 2 মিমি বেধের জন্য উপযুক্ত আকৃতির অনুপাত • ন্যূনতম তাপ-আক্রান্ত অঞ্চল এবং শক্ত-ভঙ্গুর SiC-তে কার্যত কোনও চিপিং নেই • সেকেন্ডারি-ব্যাটারি উপাদান বিকাশের জন্য সফল ডেলিভারি এবং গ্রাহকের গ্রহণযোগ্যতা

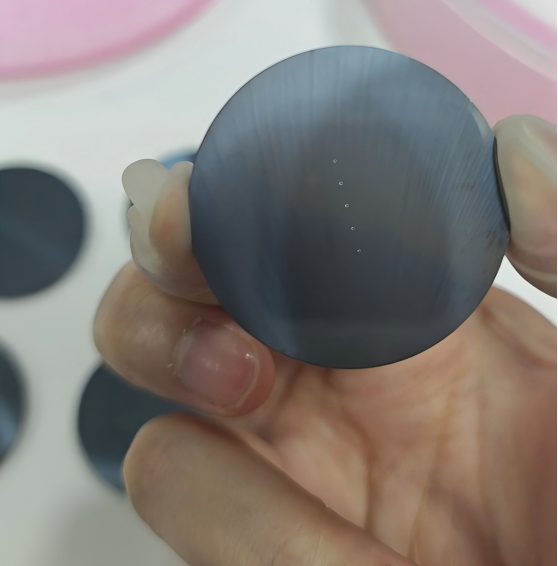

চিত্র 1: জল-নির্দেশিত লেজার মাইক্রো-হোল মেশিনিংয়ের পরে 35mm × 2mm SiC সাবস্ট্রেটের পণ্যের ছবি

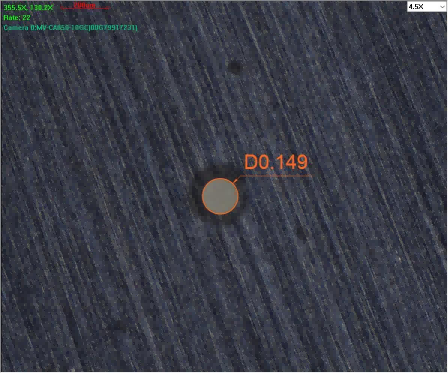

চিত্র2：VeTek ওয়াটার-গাইডেড লেজার মেশিনযুক্ত Φ0.15 মিমি গর্তের SEM ইমেজ SiC সাবস্ট্রেটে

VeTek সেমিকন্ডাক্টরের ওয়াটার-গাইডেড লেজার (WJGL) প্রযুক্তি মোটা সিলিকন কার্বাইড (SiC) সাবস্ট্রেটে ওয়ান-পাস, টেপার-মুক্ত মাইক্রো-হোল মেশিনিং সক্ষম করে। সাম্প্রতিক একটি প্রকল্পে, Φ0.15 মিমি থ্রু-হোল সফলভাবে 35 মিমি ব্যাস × 2 মিমি পুরু N-টাইপ 4H-SiC সাবস্ট্রেটে প্রক্রিয়া করা হয়েছে। SEM পরিদর্শন কঠোর সেমিকন্ডাক্টর-গ্রেড প্রয়োজনীয়তা পূরণ করে, খাঁড়ি থেকে আউটলেট পর্যন্ত উচ্চ অভিন্ন গর্ত দেয়াল যাচাই করেছে।

1. কিভাবে জল-নির্দেশিত লেজার টেপার-মুক্ত SiC গর্ত অর্জন করে?

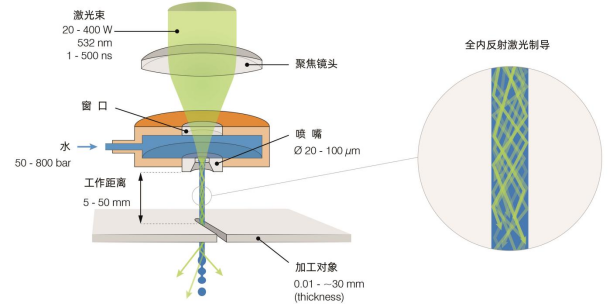

চিত্র3:জল-নির্দেশিত লেজারের নীতি: উচ্চ-চাপ জল মাইক্রোজেট (জল অপটিক্যাল ফাইবার) দ্বারা সীমাবদ্ধ লেজার শক্তি

উচ্চ-চাপের জল একটি স্থিতিশীল মাইক্রোজেট গঠনের জন্য একটি নির্ভুল অগ্রভাগের (30-120 µm ব্যাস) মাধ্যমে বাধ্য করা হয়। একটি ফোকাসড 532 এনএম লেজার একটি কাচের জানালার মাধ্যমে এই জেটে সংযুক্ত করা হয়েছে। একবার জলের কলামের ভিতরে, লেজারটি সম্পূর্ণ অভ্যন্তরীণ প্রতিফলনের দ্বারা সীমাবদ্ধ থাকে এবং একটি উচ্চ-শক্তি-ঘনত্ব "জল অপটিক্যাল ফাইবার" হিসাবে ভ্রমণ করে। যখন মাইক্রোজেট ওয়ার্কপিসের সাথে যোগাযোগ করে, তখন লেজার উপাদানটিকে কমিয়ে দেয় যখন ক্রমাগত জলের প্রবাহ কাটিং জোনকে ঠান্ডা করে এবং ধ্বংসাবশেষকে ফ্লাশ করে।

কারণ পথপ্রদর্শক মাধ্যমটি ধ্রুবক ব্যাসের একটি নলাকার কলাম, উদীয়মান লেজার শক্তি কয়েক দশ মিলিমিটারের কাজের দূরত্বে সমান্তরাল থাকে। ফলস্বরূপ, কাটা প্রাচীরটি 2 মিমি (এবং 60 মিমি পর্যন্ত) পুরু SiC-তেও উল্লম্ব থাকে, ফোকাস ট্র্যাকিংয়ের প্রয়োজনীয়তা দূর করে এবং মুক্ত-স্থান লেজার ড্রিলিংয়ে প্রদর্শিত টেপারকে প্রতিরোধ করে।

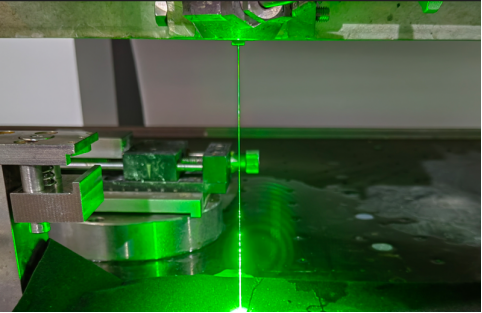

চিত্র 4: জল-নির্দেশিত লেজারের কাজের দৃশ্যের প্রকৃত ছবি

হার্ড-ভঙ্গুর পদার্থের জন্য মূল প্রক্রিয়ার সুবিধা

• 60 মিমি পর্যন্ত বেধের জন্য কোন ফোকাস সমন্বয়ের প্রয়োজন নেই

• শূন্য বা কাছাকাছি-শূন্য টেপার (10-20 µm ইনলেট থেকে প্রস্থান পার্থক্য)

• ক্রমাগত শীতলতা তাপীয় চাপ এবং প্রান্ত চিপিং দমন করে

• জেট ক্রস-সেকশন জুড়ে অভিন্ন শক্তি বিতরণ পৃষ্ঠের রুক্ষতা হ্রাস করে (Ra 0.3–1 µm)

• Kerf প্রস্থ 50 µm হিসাবে সংকীর্ণ, ব্যয়বহুল SiC-তে উপাদানের ক্ষতি কম করে

2. সেমিকন্ডাক্টর সিরামিক প্রসেসিং-এ ওয়াটার-গাইডেড লেজারের সুবিধা

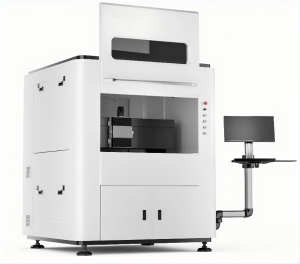

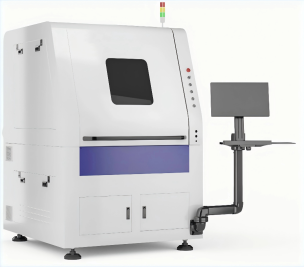

চিত্র5. VeTek জল-নির্দেশিত লেজার সরঞ্জাম (WL সিরিজ)

2 মিমি SiC-তে Φ0.15 মিমি গর্তের প্রথাগত যান্ত্রিক ড্রিলিং প্রায়শই টুল ভেঙ্গে, প্রান্ত ফ্র্যাকচার এবং প্রগতিশীল ব্যাসের তারতম্যের শিকার হয়। ফ্রি-স্পেস লেজার ড্রিলিং, যোগাযোগহীন অবস্থায়, তাপ-আক্রান্ত অঞ্চল, পুনঃস্থাপিত স্তর এবং লক্ষণীয় টেপার তৈরি করে। জল-নির্দেশিত লেজার সীমাবদ্ধতার উভয় সেট অতিক্রম করে:

1. এক-পাস থ্রু-হোল ক্ষমতা- দ্বি-পার্শ্বযুক্ত প্রক্রিয়াকরণের প্রান্তিককরণ ত্রুটিগুলি দূর করে।

2. উচ্চ আকৃতির অনুপাত- 30:1 এর বেশি অনুপাত নিয়মিতভাবে অর্জন করা হয়।

3. অতি-নিম্ন যান্ত্রিক বল- ওয়াটার জেট ফোর্স মাত্র ~1 N, অতি-পাতলা বা ভঙ্গুর ওয়েফারের নিরাপদ প্রক্রিয়াকরণের অনুমতি দেয়।

4. পরিষ্কার, স্ল্যাগ-মুক্ত পৃষ্ঠতল- ক্রমাগত ফ্লাশিং ধ্বংসাবশেষ অপসারণ করে এবং পুনরায় জমা হওয়া প্রতিরোধ করে।

3. এসআইসি-তে উচ্চ-অনুপাত-অনুপাতের মাইক্রোহোলের জন্য জল-নির্দেশিত লেজার অ্যাপ্লিকেশন

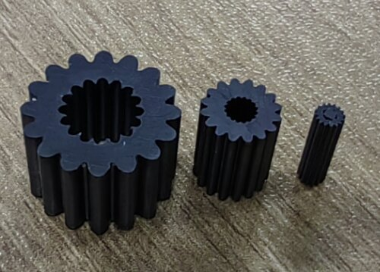

চিত্র6. জল-নির্দেশিত লেজার দ্বারা প্রক্রিয়াকৃত নির্ভুল সিরামিক উপাদান

সাধারণ ক্ষমতা অন্তর্ভুক্ত:

• প্রসেসিং বেধ পরিসীমা: 0.05-60 মিমি (SiC, বোরন কার্বাইড সিরামিক)

• ন্যূনতম অ্যাপারচার: 0.1 মিমি (বেধের উপর নির্ভরশীল)

• মাত্রিক নির্ভুলতা: ±0.01 মিমি

• পৃষ্ঠের রুক্ষতা: 0.3-1 µm

• সরঞ্জাম প্ল্যাটফর্ম: WL-DCS200 (200 × 240 মিমি কাজের এলাকা, 50-60 W) এবং WL-LCS500 (500 × 500 মিমি, 100-200 ওয়াট)

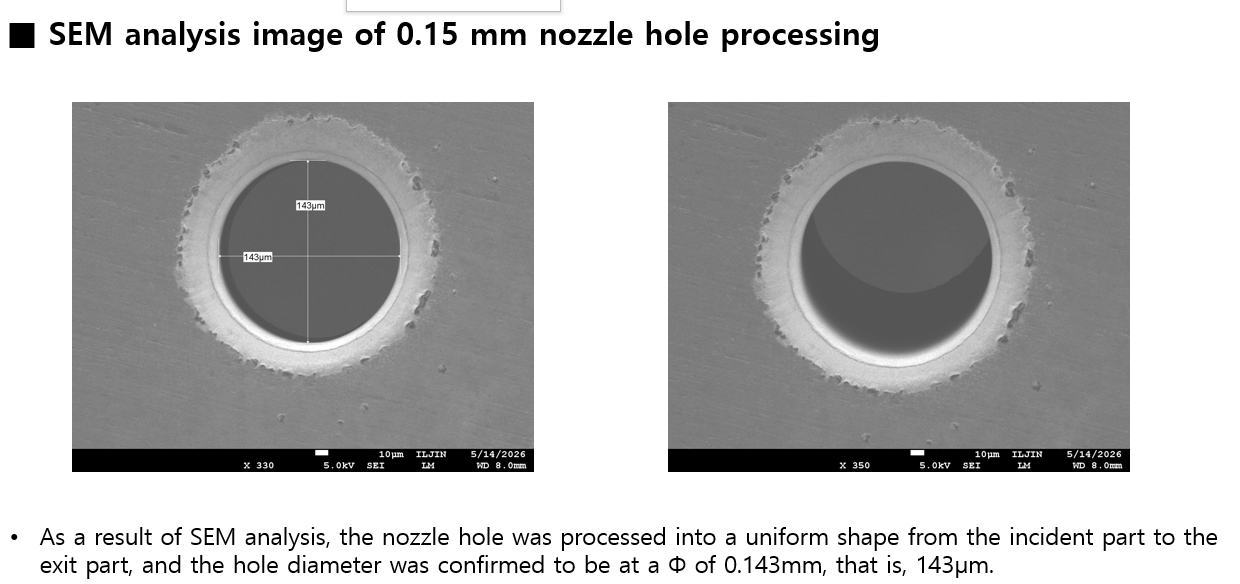

চিত্র7.2mm SiC সাবস্ট্রেটে ইনলেট থেকে আউটলেট পর্যন্ত ইউনিফর্ম Φ0.15mm থ্রু-হোল এর গ্রাহক SEM যাচাইকরণ

প্রকল্পের প্রমাণ: 2 মিমি SiC এর উপর Φ0.15 মিমি গর্ত

একটি কোরিয়ান প্রযুক্তি অংশীদারের সাথে সহযোগিতায়, VeTek পাঁচটি 35 মিমি ব্যাস, 2 মিমি পুরু এন-টাইপ 4H-SiC সাবস্ট্রেট সরবরাহ করেছে যার প্রতিটিতে একটি নির্ভুলতা Φ0.15 মিমি থ্রু-হোল রয়েছে। শেষ গ্রাহকের দ্বারা সম্পাদিত SEM বিশ্লেষণ নিশ্চিত করেছে যে অগ্রভাগের গর্তটি লেজার-এন্ট্রি পাশ থেকে প্রস্থান পাশ পর্যন্ত একটি অভিন্ন নলাকার আকৃতি বজায় রেখেছে। অংশগুলি পরবর্তী প্রজন্মের লিথিয়াম-আয়ন ব্যাটারির জন্য সিলিকন-অ্যালয় অ্যানোড উপাদান বিকাশে মূল্যায়নের জন্য গৃহীত হয়েছিল।

4. FAQ

প্রশ্ন 1: জল-নির্দেশিত লেজার প্রক্রিয়া 2 মিমি SiC-তে Φ0.15 মিমি থেকে ছোট গর্ত করতে পারে?

উত্তর: 2 মিমি পুরুত্বে উল্লেখযোগ্যভাবে 0.15 মিমি এর নিচে অ্যাপারচারের জন্য প্রযুক্তিগত অসুবিধা তীব্রভাবে বেড়ে যায়। ফলন এবং জ্যামিতি বজায় রাখার জন্য পাতলা সাবস্ট্রেটে (≤0.4 মিমি) ছোট গর্ত (যেমন, 0.06 মিমি) সুপারিশ করা হয়।

প্রশ্ন 2: প্রক্রিয়াটি কি সত্যিই একক-পাস?

উঃ হ্যাঁ। ওয়াটার-জেট-গাইডেড রশ্মি একটি অবিচ্ছিন্ন অপারেশনে সম্পূর্ণ বেধের মাধ্যমে প্রচার করে, সামনে-পিছনে ড্রিলিং এর ভুল বিভাজন ঝুঁকি দূর করে।

প্রশ্ন 3: কি পরিদর্শন তথ্য প্রদান করা যেতে পারে?

A: মাত্রিক পরিমাপ প্রতিবেদন, গর্ত ক্রস-সেকশনের অপটিক্যাল এবং SEM চিত্র এবং পৃষ্ঠের রুক্ষতা ডেটা প্রতিটি ব্যাচের সাথে সরবরাহ করা হয়। সম্পূর্ণ প্রক্রিয়ার ভিডিওগুলি গোপনীয় থাকে তবে নমুনা জ্যামিতি যাচাইকরণ মানক৷

5. উপসংহার

VeTek সেমিকন্ডাক্টর থেকে ওয়াটার-গাইডেড লেজার প্রযুক্তি কঠিন এবং ভঙ্গুর সেমিকন্ডাক্টর উপকরণগুলিতে নির্ভুল মাইক্রো-ফিচারের জন্য একটি নির্ভরযোগ্য, উচ্চ-ফলন রুট অফার করে। আপনার মাইক্রো-হোল সহ কাস্টম SiC সাবস্ট্রেট, প্রক্রিয়া সরঞ্জামের জন্য সিরামিক উপাদান বা উন্নত CVD SiC / TaC আবরণের প্রয়োজন হোক না কেন, আমাদের ইঞ্জিনিয়ারিং টিম আপনার পরবর্তী প্রকল্পকে সমর্থন করার জন্য প্রস্তুত।

আমাদের অন্বেষণSiC আবরণ সমাধান আরও প্রযুক্তিগত বিবরণের জন্য, বা আপনার নির্দিষ্ট মেশিনিং প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের সাথে যোগাযোগ করুন।
