সিভিডি এসআইসি লেপযুক্ত ওয়েফার সংবেদনশীল
  • সিভিডি এসআইসি লেপযুক্ত ওয়েফার সংবেদনশীলসিভিডি এসআইসি লেপযুক্ত ওয়েফার সংবেদনশীল

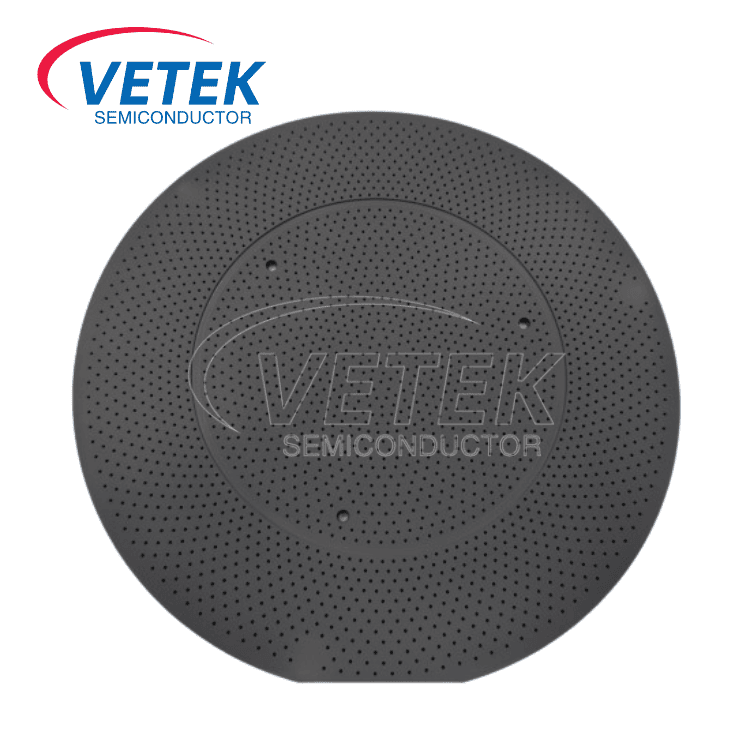

সিভিডি এসআইসি লেপযুক্ত ওয়েফার সংবেদনশীল

ভিটেকসেমিকনের সিভিডি সিক লেপা ওয়েফার সংবেদনশীল হ'ল সেমিকন্ডাক্টর এপিটাক্সিয়াল প্রক্রিয়াগুলির জন্য একটি কাটিয়া প্রান্ত সমাধান, অতি-উচ্চ বিশুদ্ধতা (≤100ppb, আইসিপি-ই 10 প্রত্যয়িত) এবং গাএন, এসআইসি এবং সিলিকোন-ভিত্তিক এপিআই-লেয়ার-ভিত্তিক এপিআই-এর দূষণ-প্রতিরোধী বৃদ্ধির জন্য ব্যতিক্রমী তাপ/রাসায়নিক স্থিতিশীলতা সরবরাহ করে। নির্ভুলতা সিভিডি প্রযুক্তির সাথে ইঞ্জিনিয়ারড, এটি 6 "/8"/12 "ওয়েফারকে সমর্থন করে, ন্যূনতম তাপীয় চাপ নিশ্চিত করে এবং 1600 ডিগ্রি সেন্টিগ্রেড পর্যন্ত চরম তাপমাত্রা সহ্য করে।

সেমিকন্ডাক্টর ম্যানুফ্যাকচারিংয়ে, এপিট্যাক্সি চিপ উত্পাদনের একটি গুরুত্বপূর্ণ পদক্ষেপ এবং এপিট্যাক্সিয়াল সরঞ্জামগুলির মূল উপাদান হিসাবে ওয়েফার সংজ্ঞাবহকে সরাসরি অভিন্নতা, ত্রুটি হার এবং এপিট্যাক্সিয়াল স্তর বৃদ্ধির দক্ষতাকে প্রভাবিত করে। উচ্চ-বিশুদ্ধতার জন্য শিল্পের ক্রমবর্ধমান চাহিদা সমাধানের জন্য, উচ্চ-স্থিতিশীলতা উপকরণগুলির জন্য, ভিটেকসেমিকন সিভিডি এসআইসি-লেপা ওয়েফার সংবেদনশীলকে পরিচয় করিয়ে দেয়, এতে অতি-উচ্চ বিশুদ্ধতা (≤100ppb, আইসিপি-ই 10 প্রত্যয়িত) এবং পূর্ণ আকারের সামঞ্জস্যতা (6 ", 8", 12 ") এর শীর্ষস্থানীয় সমাধান হিসাবে এটি একটি শীর্ষস্থানীয় সমাধান হিসাবে রয়েছে।

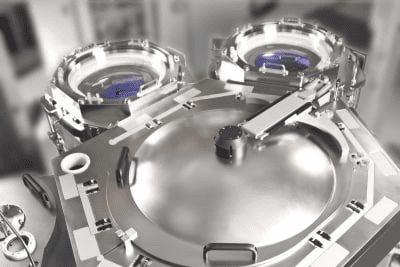

SiC coated wafer susceptor application scenarios

Ⅰ। মূল সুবিধা


1। শিল্প-শীর্ষস্থানীয় বিশুদ্ধতা

রাসায়নিক বাষ্প ডিপোজিশন (সিভিডি) এর মাধ্যমে জমা হওয়া সিলিকন কার্বাইড (এসআইসি) লেপ আইসিপি-এমএস দ্বারা যাচাই করা হিসাবে ≤100ppb (E10 স্ট্যান্ডার্ড) এর অপরিষ্কার স্তর অর্জন করে (ইনডাকটিভলি কাপলড প্লাজমা ভর স্পেকট্রোম্যাট্রি)। এই অতি-উচ্চ বিশুদ্ধতা এপিট্যাক্সিয়াল বৃদ্ধির সময় দূষণের ঝুঁকিগুলি হ্রাস করে, গ্যালিয়াম নাইট্রাইড (জিএএন) এবং সিলিকন কার্বাইড (এসআইসি) ওয়াইড-ব্যান্ডগ্যাপ সেমিকন্ডাক্টর উত্পাদন হিসাবে সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য উচ্চতর স্ফটিক মানের নিশ্চিত করে।


2। ব্যতিক্রমী উচ্চ-তাপমাত্রা প্রতিরোধ এবং রাসায়নিক স্থায়িত্ব


সিভিডি এসআইসি লেপ অসামান্য শারীরিক এবং রাসায়নিক স্থিতিশীলতা সরবরাহ করে:

উচ্চ-তাপমাত্রা সহনশীলতা: ডিলিমিনেশন বা বিকৃতি ছাড়াই 1600 ডিগ্রি সেন্টিগ্রেড পর্যন্ত স্থিতিশীল অপারেশন;


জারা প্রতিরোধের: আক্রমণাত্মক এপিট্যাক্সিয়াল প্রক্রিয়া গ্যাসগুলি (যেমন, এইচসিএল, এইচ) সহ্য করে, পরিষেবা জীবন বাড়ানো;

নিম্ন তাপীয় চাপ: সিক ওয়েফারগুলির তাপীয় প্রসারণ সহগের সাথে মেলে, ওয়ারপেজ ঝুঁকি হ্রাস করে।


3। মূলধারার উত্পাদন লাইনের জন্য পূর্ণ আকারের সামঞ্জস্যতা


6 ইঞ্চি, 8 ইঞ্চি এবং 12 ইঞ্চি কনফিগারেশনে উপলভ্য, সংবেদনশীল তৃতীয় প্রজন্মের সেমিকন্ডাক্টর, পাওয়ার ডিভাইস এবং আরএফ চিপস সহ বিভিন্ন অ্যাপ্লিকেশনগুলিকে সমর্থন করে। এর নির্ভুলতা-ইঞ্জিনিয়ারড পৃষ্ঠটি এএমটিএ এবং অন্যান্য মূলধারার এপিট্যাক্সিয়াল চুল্লিগুলির সাথে বিরামবিহীন সংহতিকে নিশ্চিত করে, দ্রুত উত্পাদন লাইন আপগ্রেডগুলি সক্ষম করে।


4। স্থানীয় উত্পাদনের অগ্রগতি


মালিকানাধীন সিভিডি এবং পোস্ট-প্রসেসিং প্রযুক্তিগুলি উপার্জন করে আমরা উচ্চ-বিশুদ্ধতা এসআইসি-প্রলিপ্ত সংবেদনশীলদের উপর বিদেশের একচেটিয়া ভেঙে ফেলেছি, দেশীয় এবং বৈশ্বিক গ্রাহকদের একটি ব্যয়বহুল, দ্রুত-বিতরণ এবং স্থানীয়ভাবে সমর্থিত বিকল্পের প্রস্তাব দিয়েছি।


Ⅱ। প্রযুক্তিগত শ্রেষ্ঠত্ব


যথার্থ সিভিডি প্রক্রিয়া: অনুকূলিত জমার প্যারামিটারগুলি (তাপমাত্রা, গ্যাস প্রবাহ) কণার দূষণ দূর করে ঘন, ছিদ্রমুক্ত আবরণ (বিচ্যুতি ≤3%) সহ ঘন, ছিদ্রমুক্ত আবরণ নিশ্চিত করে;

ক্লিনরুম উত্পাদন: সাবস্ট্রেট প্রস্তুতি থেকে লেপ পর্যন্ত পুরো উত্পাদন প্রক্রিয়াটি ক্লাস 100 ক্লিনরুমে পরিচালিত হয়, সেমিকন্ডাক্টর-গ্রেড পরিষ্কার-পরিচ্ছন্নতার মান পূরণ করে;

কাস্টমাইজেশন: টেইলার্ড লেপ বেধ, পৃষ্ঠের রুক্ষতা (আরএ ≤0.5μm) এবং সরঞ্জাম কমিশনকে ত্বরান্বিত করতে প্রাক-প্রলিপ্ত বয়স্ক চিকিত্সা।


Ⅲ। অ্যাপ্লিকেশন এবং গ্রাহক সুবিধা

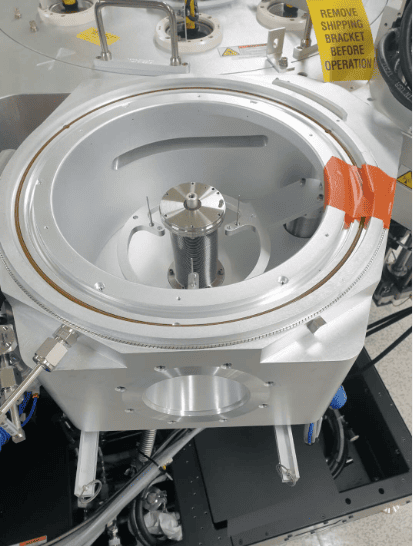

CVD SiC coated wafer susceptor application scenarios

তৃতীয় প্রজন্মের অর্ধপরিবাহী এপিট্যাক্সি: এসআইসি এবং জিএএন এর এমওসিভিডি/এমবিই বৃদ্ধির জন্য আদর্শ, ডিভাইস ব্রেকডাউন ভোল্টেজ এবং স্যুইচিং দক্ষতা বাড়ানো;

সিলিকন ভিত্তিক এপিট্যাক্সি: উচ্চ-ভোল্টেজ আইজিবিটি, সেন্সর এবং অন্যান্য সিলিকন ডিভাইসের জন্য স্তর অভিন্নতার উন্নতি করে;

মান বিতরণ:

এপিট্যাক্সিয়াল ত্রুটিগুলি হ্রাস করে, চিপ ফলন বাড়িয়ে তোলে;

রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি এবং মালিকানার মোট ব্যয় হ্রাস করে;

অর্ধপরিবাহী সরঞ্জাম এবং উপকরণগুলির জন্য সরবরাহ চেইনের স্বাধীনতা ত্বরান্বিত করে।


চীনের উচ্চ-বিশুদ্ধ সিভিডি এসআইসি-লেপা ওয়েফার সংবেদনশীলদের একজন অগ্রগামী হিসাবে, আমরা কাটিয়া প্রান্ত প্রযুক্তির মাধ্যমে অর্ধপরিবাহী উত্পাদনকে অগ্রসর করতে প্রতিশ্রুতিবদ্ধ। আমাদের সমাধানগুলি নতুন প্রোডাকশন লাইন এবং উত্তরাধিকারী সরঞ্জাম উভয় ক্ষেত্রেই নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে, তুলনামূলক মানের এবং দক্ষতার সাথে এপিট্যাক্সিয়াল প্রক্রিয়াগুলিকে ক্ষমতায়িত করে।


সিভিডি এসআইসি লেপের প্রাথমিক শারীরিক বৈশিষ্ট্য

সিভিডি এসআইসি লেপের প্রাথমিক শারীরিক বৈশিষ্ট্য
সম্পত্তি
সাধারণ মান
স্ফটিক কাঠামো
এফসিসি β ফেজ পলিক্রিস্টালাইন, মূলত (111) ওরিয়েন্টেশন
ঘনত্ব
3.21 গ্রাম/সেমি
কঠোরতা
2500 ভিকারদের কঠোরতা (500g লোড)
শস্য আকার
2 ~ 10 মিমি
রাসায়নিক বিশুদ্ধতা
99.99995%
তাপ ক্ষমতা
640 জে · কেজি -1 · কে -1
পরমানন্দ তাপমাত্রা
2700 ℃
নমনীয় শক্তি
415 এমপিএ আরটি 4-পয়েন্ট
ইয়ং এর মডুলাস
430 জিপিএ 4pt বেন্ড, 1300 ℃
তাপ পরিবাহিতা
300W · এম -1 · কে -1
তাপ সম্প্রসারণ (সিটিই)
4.5 × 10-6K-1
