সলিড সিভিডি SiC ফোকাস রিং তৈরির ভিতরে: গ্রাফাইট থেকে উচ্চ-নির্ভুল অংশ পর্যন্ত

সেমিকন্ডাক্টর ম্যানুফ্যাকচারিংয়ের উচ্চ-স্টেকের জগতে, যেখানে নির্ভুলতা এবং চরম পরিবেশ সহাবস্থান করে, সিলিকন কার্বাইড (SiC) ফোকাস রিংগুলি অপরিহার্য। তাদের ব্যতিক্রমী তাপীয় প্রতিরোধ, রাসায়নিক স্থিতিশীলতা এবং যান্ত্রিক শক্তির জন্য পরিচিত, এই উপাদানগুলি উন্নত প্লাজমা এচিং প্রক্রিয়াগুলির জন্য গুরুত্বপূর্ণ।

তাদের উচ্চ পারফরম্যান্সের পেছনের রহস্য নিহিত রয়েছে সলিড সিভিডি (রাসায়নিক বাষ্প জমা) প্রযুক্তিতে। আজ, আমরা আপনাকে কঠোর উত্পাদন যাত্রা অন্বেষণ করতে পর্দার আড়ালে নিয়ে যাচ্ছি—একটি কাঁচা গ্রাফাইট সাবস্ট্রেট থেকে ফ্যাবের একটি উচ্চ-নির্ভুল "অদৃশ্য হিরো" পর্যন্ত।

I. ছয়টি মূল উৎপাদন পর্যায়

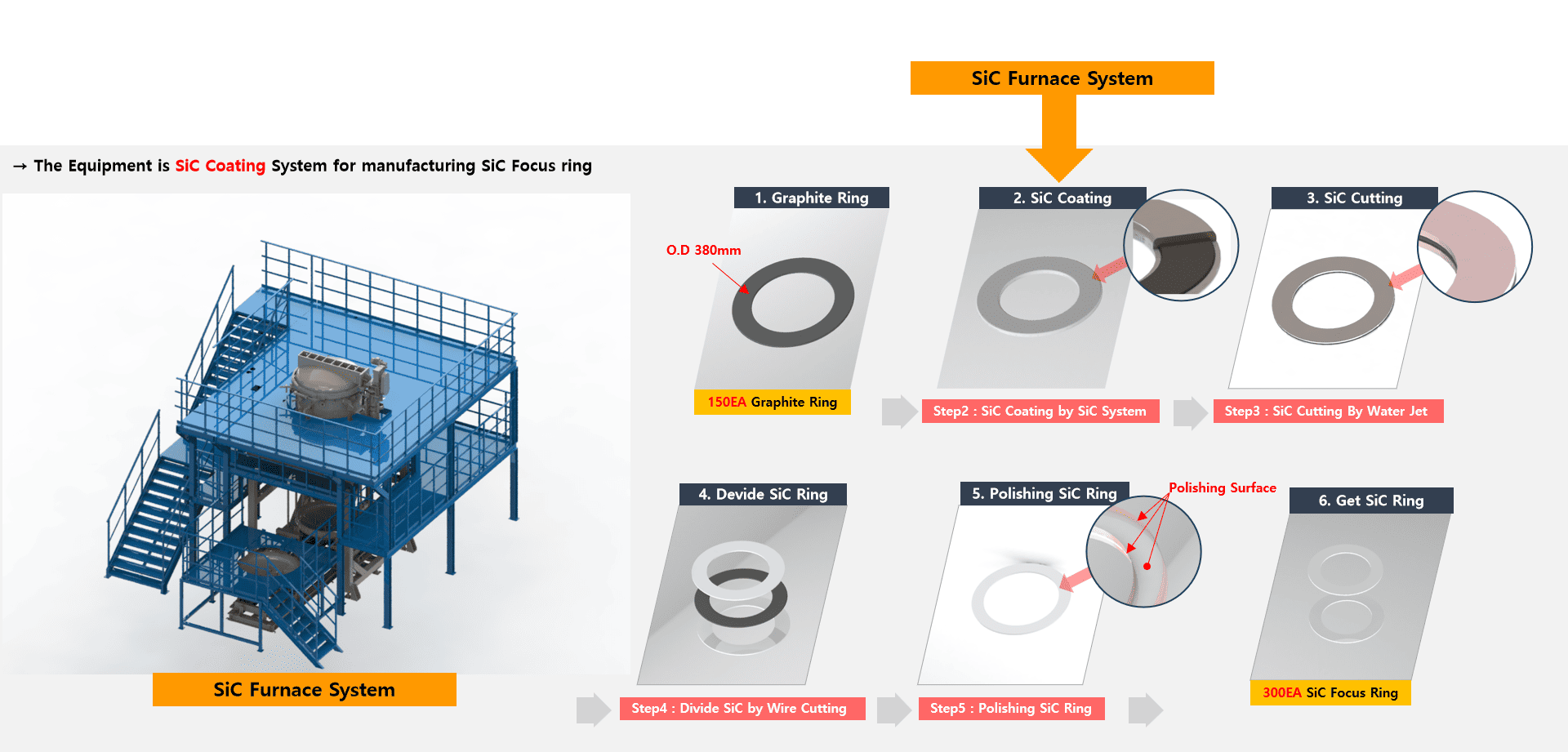

সলিড সিভিডি SiC ফোকাস রিংগুলির উত্পাদন একটি অত্যন্ত সিঙ্ক্রোনাইজ করা ছয়-পদক্ষেপ প্রক্রিয়া:

• গ্রাফাইট সাবস্ট্রেট প্রাক-চিকিত্সা
• SiC আবরণ জমা (মূল প্রক্রিয়া)
• ওয়াটার-জেট কাটিং এবং শেপিং
• ওয়্যার-কাটিং সেপারেশন
• যথার্থ পলিশিং
• চূড়ান্ত গুণমান পরিদর্শন এবং গ্রহণযোগ্যতা

একটি পরিপক্ক প্রক্রিয়া পরিচালনা ব্যবস্থার মাধ্যমে, 150টি গ্রাফাইট সাবস্ট্রেটের প্রতিটি ব্যাচ প্রায় 300টি সমাপ্ত SiC ফোকাস রিং তৈরি করতে পারে, যা উচ্চ রূপান্তর দক্ষতা প্রদর্শন করে।

২. টেকনিক্যাল ডিপ ডাইভ: কাঁচামাল থেকে শেষ অংশ পর্যন্ত

1. উপাদান প্রস্তুতি: উচ্চ-বিশুদ্ধ গ্রাফাইট নির্বাচন

যাত্রা শুরু হয় প্রিমিয়াম গ্রাফাইট রিং নির্বাচনের মাধ্যমে। গ্রাফাইটের বিশুদ্ধতা, ঘনত্ব, ছিদ্রতা এবং মাত্রিক নির্ভুলতা পরবর্তী SiC আবরণের আনুগত্য এবং অভিন্নতাকে সরাসরি প্রভাবিত করে। প্রক্রিয়াকরণের আগে, শূন্য অমেধ্য জমাতে হস্তক্ষেপ নিশ্চিত করতে প্রতিটি স্তর বিশুদ্ধতা পরীক্ষা এবং মাত্রিক যাচাইয়ের মধ্য দিয়ে যায়।

2. আবরণ জমা: কঠিন CVD এর হৃদয়

CVD প্রক্রিয়া হল সবচেয়ে গুরুত্বপূর্ণ পর্যায়, বিশেষায়িত SiC ফার্নেস সিস্টেমে পরিচালিত হয়। এটি দুটি চাহিদাপূর্ণ পর্যায়ে বিভক্ত:

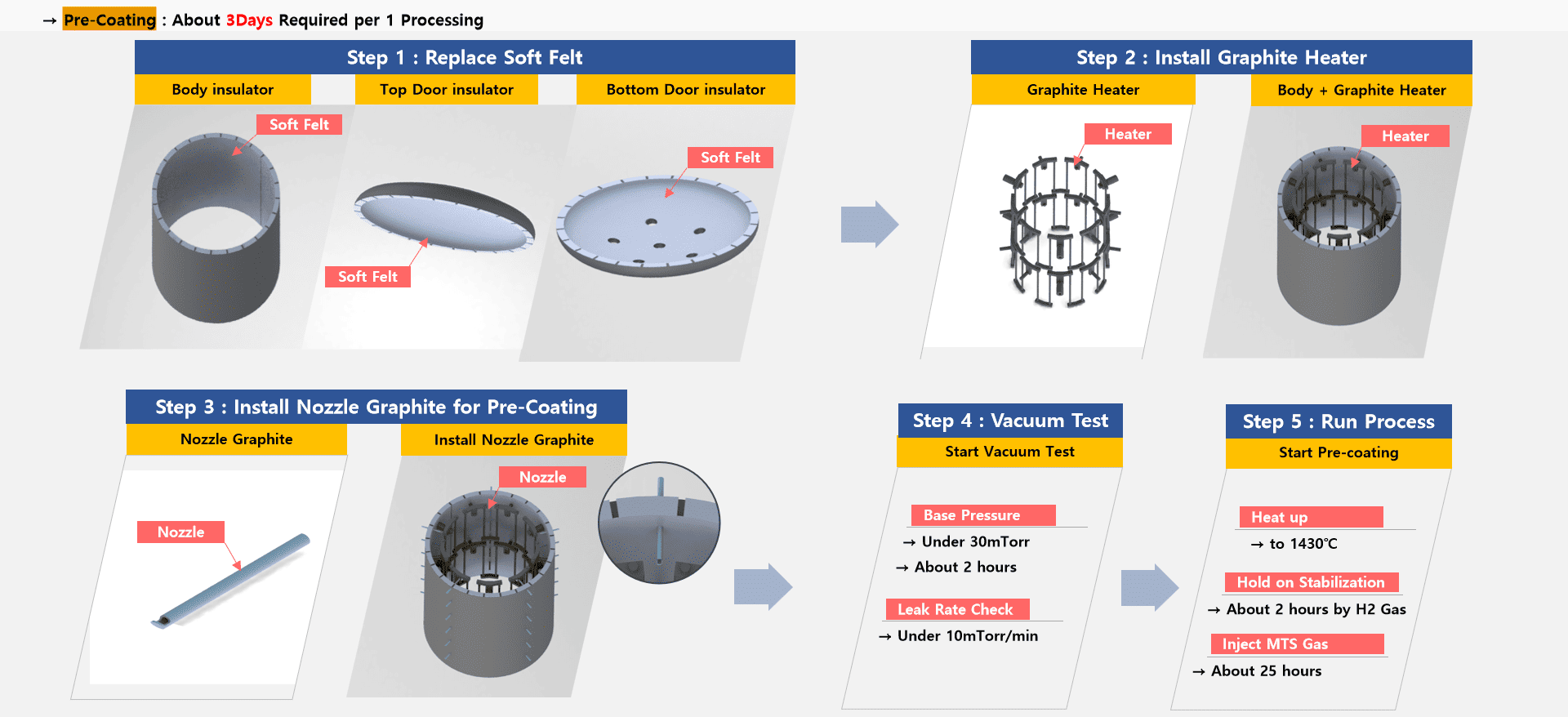

(1) প্রি-কোটিং প্রক্রিয়া (~3 দিন/ব্যাচ):

• সেটআপ: তাপীয় সামঞ্জস্য নিশ্চিত করতে নরম অনুভূত নিরোধক (উপর, নীচে এবং পাশের দেয়াল) প্রতিস্থাপন করুন; গ্রাফাইট হিটার এবং বিশেষ প্রি-কোটিং অগ্রভাগ ইনস্টল করুন।
• ভ্যাকুয়াম এবং লিক টেস্টিং: মাইক্রো-লিক রোধ করতে চেম্বারটি অবশ্যই 30 mTorr-এর নীচে একটি বেস প্রেসারে পৌঁছাতে হবে এবং একটি ফুটো হার 10 mTorr/মিনিটের নীচে।
• প্রাথমিক জমা: চুল্লিটি 1430 ডিগ্রি সেলসিয়াসে উত্তপ্ত হয়। H₂ বায়ুমণ্ডল স্থিতিশীল করার 2 ঘন্টা পরে, MTS গ্যাসকে 25 ঘন্টার জন্য একটি ট্রানজিশন স্তর তৈরি করতে ইনজেকশন দেওয়া হয় যা মূল আবরণের জন্য উচ্চতর বন্ধন নিশ্চিত করে।

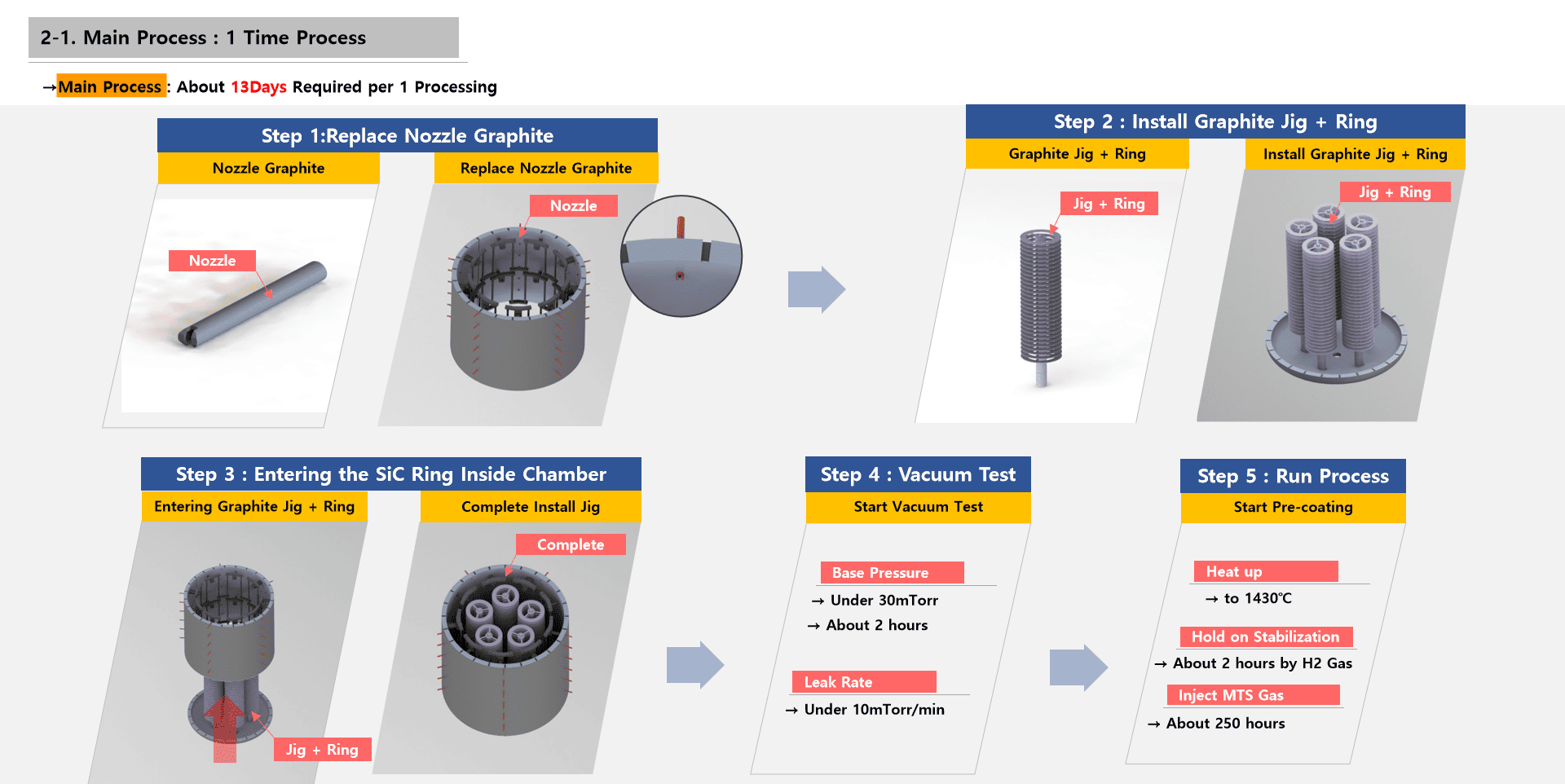

(2) প্রধান আবরণ প্রক্রিয়া (~13 দিন/ব্যাচ):

• কনফিগারেশন: অগ্রভাগ পুনরায় সামঞ্জস্য করুন এবং লক্ষ্য রিংগুলির সাথে গ্রাফাইট জিগস ইনস্টল করুন।
• সেকেন্ডারি ভ্যাকুয়াম পরিদর্শন: একটি কঠোর সেকেন্ডারি ভ্যাকুয়াম পরীক্ষা করা হয় যে গ্যারান্টি জমা দেওয়ার পরিবেশ পুরোপুরি পরিষ্কার এবং স্থিতিশীল থাকে।
• টেকসই বৃদ্ধি: 1430°C বজায় রেখে MTS গ্যাস প্রায় 250 ঘন্টার জন্য ইনজেকশন করা হয়। এই উচ্চ-তাপমাত্রার অবস্থার অধীনে, এমটিএস Si এবং C পরমাণুতে পচে যায়, যা ধীরে ধীরে এবং সমানভাবে গ্রাফাইট পৃষ্ঠে জমা হয়। এটি একটি ঘন, অ-ছিদ্রযুক্ত SiC আবরণ তৈরি করে—সলিড সিভিডি মানের বৈশিষ্ট্য।

3. আকার এবং যথার্থ বিচ্ছেদ

• ওয়াটার-জেট কাটিং: উচ্চ-চাপের জলের জেটগুলি প্রাথমিক আকার তৈরি করে, রিংয়ের রুক্ষ প্রোফাইলকে সংজ্ঞায়িত করার জন্য অতিরিক্ত উপাদান অপসারণ করে।
• ওয়্যার-কাটিং: যথার্থ তার-কাটিং বাল্ক উপাদানকে পৃথক রিংগুলিতে মাইক্রোন-স্তরের নির্ভুলতার সাথে আলাদা করে, নিশ্চিত করে যে তারা কঠোর ইনস্টলেশন সহনশীলতা পূরণ করে।

4. সারফেস ফিনিশিং: যথার্থ পলিশিং

কাটার পরে, মাইক্রোস্কোপিক ত্রুটিগুলি এবং যন্ত্রের টেক্সচারগুলি দূর করার জন্য SiC পৃষ্ঠটি মসৃণকরণের মধ্য দিয়ে যায়। এটি পৃষ্ঠের রুক্ষতা হ্রাস করে, যা প্লাজমা প্রক্রিয়া চলাকালীন কণার হস্তক্ষেপ কমানোর জন্য এবং সামঞ্জস্যপূর্ণ ওয়েফার ফলন নিশ্চিত করার জন্য গুরুত্বপূর্ণ।

5. চূড়ান্ত পরিদর্শন: স্ট্যান্ডার্ড-ভিত্তিক বৈধতা

প্রতিটি উপাদান অবশ্যই কঠোর পরীক্ষা পাস করতে হবে:

• মাত্রিক নির্ভুলতা (যেমন, বাইরের ব্যাস সহনশীলতা ±0.01 মিমি)
• আবরণ বেধ এবং অভিন্নতা
• পৃষ্ঠের রুক্ষতা
• রাসায়নিক বিশুদ্ধতা এবং ত্রুটি স্ক্যানিং

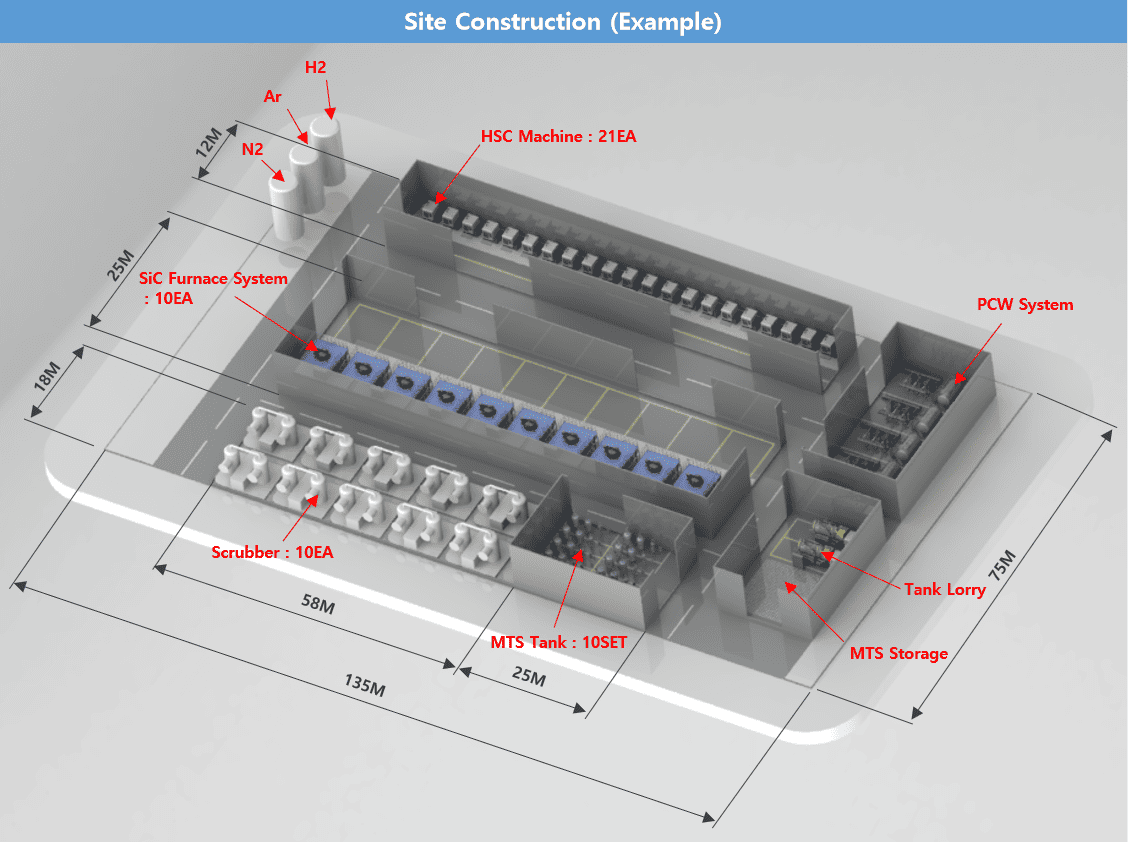

III. ইকোসিস্টেম: ইকুইপমেন্ট ইন্টিগ্রেশন এবং গ্যাস সিস্টেম

1. মূল সরঞ্জাম কনফিগারেশন

একটি বিশ্বমানের উত্পাদন লাইন অত্যাধুনিক অবকাঠামোর উপর নির্ভর করে:

• SiC ফার্নেস সিস্টেম (10 ইউনিট): বিশাল একক (7.9m x 6.6m x 9.7m) মাল্টি-স্টেশন সিঙ্ক্রোনাইজড অপারেশনের অনুমতি দেয়।
• গ্যাস ডেলিভারি: MTS ট্যাঙ্কের 10 সেট এবং ডেলিভারি প্ল্যাটফর্ম উচ্চ-বিশুদ্ধতা প্রবাহের স্থিতিশীলতা নিশ্চিত করে।
• সাপোর্ট সিস্টেম: পরিবেশগত নিরাপত্তার জন্য 10টি স্ক্রাবার, PCW কুলিং সিস্টেম এবং 21টি HSC (হাই-স্পিড মেশিনিং) ইউনিট সহ।

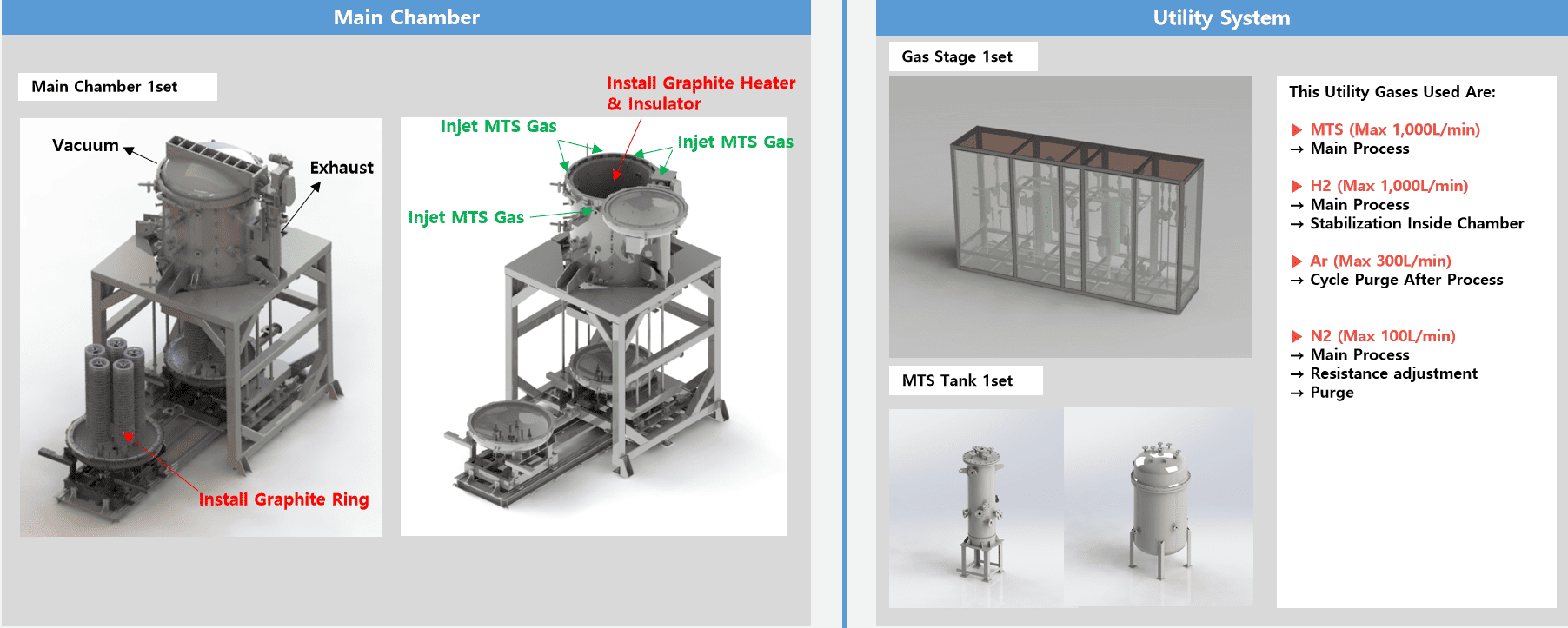

2. কোর গ্যাস সিস্টেম ফাংশন

• MTS (সর্বোচ্চ 1000 L/min): প্রাথমিক জমার উৎস যা Si এবং C পরমাণু প্রদান করে।
• হাইড্রোজেন (H₂, সর্বোচ্চ 1000 L/min): চুল্লির বায়ুমণ্ডলকে স্থিতিশীল করে এবং প্রতিক্রিয়ায় সহায়তা করে
• Argon (Ar, সর্বোচ্চ 300 L/min): পোস্ট-প্রসেস পরিষ্কার এবং purging জন্য ব্যবহৃত.
• নাইট্রোজেন (N₂, সর্বোচ্চ 100 L/min): প্রতিরোধের সমন্বয় এবং সিস্টেম শুদ্ধ করার জন্য ব্যবহৃত হয়।

উপসংহার

একটি সলিড CVD SiC ফোকাস রিং একটি "ব্যবহারযোগ্য" বলে মনে হতে পারে তবে এটি আসলে বস্তুগত বিজ্ঞান, ভ্যাকুয়াম প্রযুক্তি এবং গ্যাস নিয়ন্ত্রণের একটি মাস্টারপিস। এর গ্রাফাইটের উৎপত্তি থেকে শুরু করে সমাপ্ত উপাদান পর্যন্ত, প্রতিটি পদক্ষেপই উন্নত সেমিকন্ডাক্টর নোডগুলিকে সমর্থন করার জন্য প্রয়োজনীয় কঠোর মানগুলির একটি প্রমাণ।

প্রক্রিয়া নোডগুলি সঙ্কুচিত হতে থাকলে, উচ্চ-পারফরম্যান্স SiC উপাদানগুলির চাহিদা কেবল বাড়বে। একটি পরিপক্ক, পদ্ধতিগত উত্পাদন পদ্ধতি যা ইচ চেম্বারের স্থিতিশীলতা এবং পরবর্তী প্রজন্মের চিপগুলির জন্য নির্ভরযোগ্যতা নিশ্চিত করে।
