T টিএসি লেপ দ্বারা সিক স্ফটিকগুলিতে ত্রুটি এবং বিশুদ্ধতার প্রতিচ্ছবি

1. ত্রুটি ঘনত্ব উল্লেখযোগ্যভাবে হ্রাস পেয়েছে

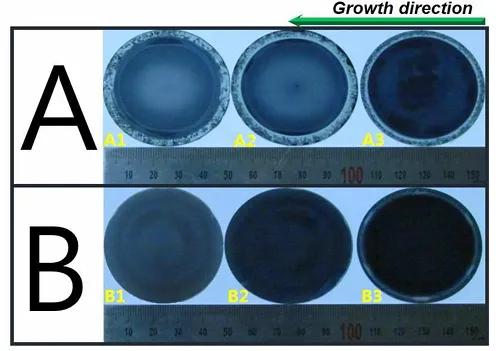

দ্যটিএসি লেপগ্রাফাইট ক্রুশিবল এবং এসআইসি গলানোর মধ্যে সরাসরি যোগাযোগকে বিচ্ছিন্ন করে কার্বন এনক্যাপসুলেশন ঘটনাটিকে প্রায় সম্পূর্ণভাবে সরিয়ে দেয়, মাইক্রোটিউবগুলির ত্রুটি ঘনত্বকে উল্লেখযোগ্যভাবে হ্রাস করে। পরীক্ষামূলক তথ্য দেখায় যে টিএসি লেপযুক্ত ক্রুশিবলগুলিতে উত্থিত স্ফটিকগুলিতে কার্বন লেপ দ্বারা সৃষ্ট মাইক্রোট ्यूब ত্রুটিগুলির ঘনত্ব traditional তিহ্যবাহী গ্রাফাইট ক্রুশিবলগুলির তুলনায় 90% এরও বেশি হ্রাস পেয়েছে। স্ফটিক পৃষ্ঠটি সমানভাবে উত্তল, এবং প্রান্তে কোনও পলিক্রিস্টালাইন কাঠামো নেই, অন্যদিকে সাধারণ গ্রাফাইট ক্রুশিবলগুলিতে প্রায়শই প্রান্ত পলিক্রিস্টালাইজেশন এবং স্ফটিক হতাশা এবং অন্যান্য ত্রুটি থাকে।

2। অপরিষ্কার বাধা এবং বিশুদ্ধতা উন্নতি

টিএসি উপাদানের সি, সি এবং এন বাষ্পগুলিতে দুর্দান্ত রাসায়নিক জড়তা রয়েছে এবং গ্রাফাইটে নাইট্রোজেনের মতো অমেধ্যকে কার্যকরভাবে স্ফটিকের মধ্যে ছড়িয়ে দেওয়া থেকে বিরত রাখতে পারে। জিডিএমএস এবং হল পরীক্ষাগুলি দেখায় যে স্ফটিকের নাইট্রোজেনের ঘনত্ব 50%এরও বেশি হ্রাস পেয়েছে এবং প্রতিরোধ ক্ষমতাটি traditional তিহ্যবাহী পদ্ধতির তুলনায় ২-৩ গুণ বেড়েছে। যদিও টিএ উপাদানগুলির একটি ট্রেস পরিমাণ অন্তর্ভুক্ত করা হয়েছিল (পারমাণবিক অনুপাত <0.1%), সামগ্রিক মোট অপরিষ্কার সামগ্রী 70%এরও বেশি হ্রাস পেয়েছিল, স্ফটিকের বৈদ্যুতিক বৈশিষ্ট্যগুলিকে উল্লেখযোগ্যভাবে উন্নত করে।

3। স্ফটিক মরফোলজি এবং বৃদ্ধির অভিন্নতা

টিএসি লেপ স্ফটিক গ্রোথ ইন্টারফেসে তাপমাত্রার গ্রেডিয়েন্টকে নিয়ন্ত্রণ করে, স্ফটিক ইনটকে উত্তল বাঁকানো পৃষ্ঠের উপরে বৃদ্ধি করতে সক্ষম করে এবং প্রান্তের বৃদ্ধির হারকে একত্রিত করে, এইভাবে traditional তিহ্যবাহী গ্রাফাইট ক্রুসেবলগুলিতে প্রান্ত ওভারকুলিংয়ের ফলে সৃষ্ট পলিক্রিস্টালাইজেশন ঘটনাটি এড়িয়ে যায়। প্রকৃত পরিমাপটি দেখায় যে টিএসি লেপযুক্ত ক্রুশিবলটিতে উত্থিত স্ফটিক ইনটটির ব্যাস বিচ্যুতি ≤2%, এবং স্ফটিক পৃষ্ঠের ফ্ল্যাটনেস (আরএমএস) 40%দ্বারা উন্নত হয়।

তাপীয় ক্ষেত্র এবং তাপ স্থানান্তর বৈশিষ্ট্যগুলিতে টিএসি লেপের নিয়ন্ত্রণ ব্যবস্থা

অন্যান্য ক্রুশিবল উপকরণগুলির সাথে টিএসি লেপের পারফরম্যান্স তুলনা

‌Material টাইপ ‌	‌ টেম্পেরেচার রেজিস্ট্যান্স ‌	রাসায়নিক জড়তা ‌	Mechmechanical শক্তি ‌	- ক্রিস্টাল ত্রুটি ঘনত্ব	‌ টাইপিকাল অ্যাপ্লিকেশন পরিস্থিতি
‌Tac লেপা গ্রাফাইট	≥2600 ° C।	সি/সি বাষ্পের সাথে কোনও প্রতিক্রিয়া নেই	মোহস কঠোরতা 9-10, শক্তিশালী তাপ শক প্রতিরোধের	<1 সেন্টিমিটার (মাইক্রোপিপস)	উচ্চ-বিশুদ্ধতা 4 এইচ/6 এইচ-সিক একক স্ফটিক বৃদ্ধি
গ্রাফাইট	≤2200 ° C।	সি বাষ্প রিলিজ সি দ্বারা সংশ্লেষিত	কম শক্তি, ক্র্যাকিংয়ের ঝুঁকিপূর্ণ	10-50 সেমি ⁻²	পাওয়ার ডিভাইসের জন্য ব্যয়বহুল এসআইসি সাবস্ট্রেটস
‌ সেক লেপা গ্রাফাইট	≤1600 ° C।	উচ্চ তাপমাত্রায় এসআই গঠনের সাথে সিসির সাথে প্রতিক্রিয়া জানায়	উচ্চ কঠোরতা কিন্তু ভঙ্গুর	5-10 সেমি ⁻²	মধ্য-তাপমাত্রা অর্ধপরিবাহী জন্য প্যাকেজিং উপকরণ
‌Bn ক্রুসিবল	<2000 কে	এন/বি অমেধ্য প্রকাশ করে	দুর্বল জারা প্রতিরোধের	8-15 সেমি ⁻²	যৌগিক অর্ধপরিবাহী জন্য এপিট্যাক্সিয়াল সাবস্ট্রেট

টিএসি লেপ রাসায়নিক বাধা, তাপ ক্ষেত্রের অপ্টিমাইজেশন এবং ইন্টারফেস রেগুলেটের একটি ট্রিপল মেকানিজমের মাধ্যমে এসআইসি স্ফটিকের মানের একটি বিস্তৃত উন্নতি অর্জন করেছে

• ত্রুটি নিয়ন্ত্রণ মাইক্রোট ्यूब ঘনত্ব 1 সেন্টিমিটার কম, এবং কার্বন লেপ সম্পূর্ণরূপে নির্মূল করা হয়
• বিশুদ্ধতা উন্নতি: নাইট্রোজেন ঘনত্ব <1 × 10⁷ সেমি, প্রতিরোধ ক্ষমতা> 10⁴ ω · সেমি;
• বৃদ্ধির দক্ষতায় তাপীয় ক্ষেত্রের অভিন্নতার উন্নতি বিদ্যুতের খরচ 4% হ্রাস করে এবং ক্রুসিবল জীবনকে 2 থেকে 3 বার বাড়িয়ে তোলে।
