একটি SiC সিরামিক ওয়েফার নৌকা কি? স্পেসিফিকেশন, উপকরণ এবং অ্যাপ্লিকেশন

সেমিকন্ডাক্টর উচ্চ-তাপমাত্রার প্রক্রিয়াগুলিতে, ওয়েফারগুলির পরিচালনা, সমর্থনকারী এবং তাপীয় চিকিত্সা একটি বিশেষ সহায়ক উপাদান - ওয়েফার বোটের উপর নির্ভর করে। প্রক্রিয়া তাপমাত্রা বৃদ্ধি এবং পরিচ্ছন্নতা এবং কণা নিয়ন্ত্রণের প্রয়োজনীয়তা বৃদ্ধির সাথে সাথে, ঐতিহ্যগত কোয়ার্টজ ওয়েফার বোটগুলি ধীরে ধীরে স্বল্প পরিষেবা জীবন, উচ্চ বিকৃতির হার এবং দুর্বল ক্ষয় প্রতিরোধের মতো সমস্যাগুলি প্রকাশ করে।সিলিকন কার্বাইড (SiC) সিরামিক ওয়েফার বোটএই প্রেক্ষাপটে আবির্ভূত হয়েছে এবং হাই-এন্ড থার্মাল প্রসেসিং সরঞ্জামগুলির একটি মূল বাহক হয়ে উঠেছে।

সিলিকন কার্বাইড (SiC) একটি ইঞ্জিনিয়ারিং সিরামিক উপাদান যা উচ্চ কঠোরতা, উচ্চ তাপ পরিবাহিতা এবং চমৎকার রাসায়নিক স্থিতিশীলতাকে একত্রিত করে।SiC সিরামিক, উচ্চ-তাপমাত্রা সিন্টারিংয়ের মাধ্যমে গঠিত, শুধুমাত্র উচ্চতর তাপীয় শক প্রতিরোধের প্রদর্শন করে না তবে অক্সিডাইজিং এবং ক্ষয়কারী পরিবেশে স্থিতিশীল গঠন এবং আকার বজায় রাখে। ফলস্বরূপ, যখন ওয়েফার বোট আকারে তৈরি করা হয়, এটি নির্ভরযোগ্যভাবে উচ্চ-তাপমাত্রার প্রক্রিয়াগুলিকে সমর্থন করতে পারে যেমন ডিফিউশন, অ্যানিলিং এবং অক্সিডেশন, এটি 1100 ডিগ্রি সেলসিয়াসের উপরে তাপমাত্রায় পরিচালিত তাপীয় প্রক্রিয়াগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

1. একটি SiC সিরামিক ওয়েফার বোট কি?

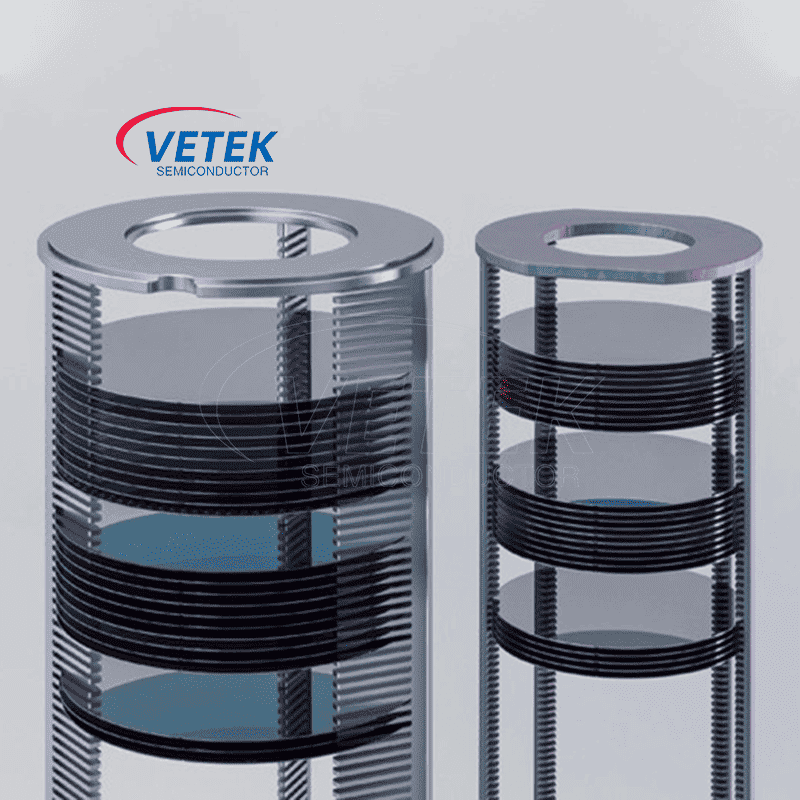

ওয়েফার বোটগুলির গঠন সাধারণত বহু-স্তরযুক্ত, সমান্তরাল গ্রিড কনফিগারেশনের সাথে ডিজাইন করা হয়, যা একযোগে কয়েক ডজন বা এমনকি শত শত ওয়েফার ধারণ করতে সক্ষম। তাপীয় প্রসারণ সহগ নিয়ন্ত্রণে SiC সিরামিকের সুবিধাগুলি উচ্চ-তাপমাত্রার র‌্যাম্প-আপ এবং র‌্যাম্প-ডাউন প্রক্রিয়ার সময় তাপীয় বিকৃতি বা মাইক্রোক্র্যাকিংয়ের ঝুঁকি কম করে। উপরন্তু, ধাতব অশুদ্ধতা বিষয়বস্তু কঠোরভাবে নিয়ন্ত্রণ করা যেতে পারে, উচ্চ তাপমাত্রায় দূষণের ঝুঁকি উল্লেখযোগ্যভাবে হ্রাস করে। এটি তাদের পরিচ্ছন্নতার জন্য অত্যন্ত সংবেদনশীল প্রক্রিয়াগুলির জন্য অত্যন্ত উপযুক্ত করে তোলে, যেমন পাওয়ার ডিভাইস, SiC MOSFETs, MEMS এবং অন্যান্য পণ্য তৈরি করা।

2. কোয়ার্টজ বনাম SiC বনাম গ্রাফাইট ওয়েফার বোট: উপাদান তুলনা

ঐতিহ্যবাহী কোয়ার্টজ ওয়েফার বোটগুলির তুলনায়, সিলিকন কার্বাইড সিরামিক ওয়েফার বোটগুলি সাধারণত উচ্চ-তাপমাত্রা, ঘন ঘন তাপীয় সাইক্লিং অবস্থার অধীনে 3-5 গুণ বেশি পরিষেবা জীবন ধারণ করে। তাদের উচ্চ দৃঢ়তা এবং বিকৃতির প্রতিরোধ আরও স্থিতিশীল ওয়েফার প্রান্তিককরণের অনুমতি দেয়, যা ফলন উন্নত করতে সহায়তা করে। আরও গুরুত্বপূর্ণভাবে, SiC উপকরণগুলি ঘন ঘন গরম এবং শীতল চক্রের সময় ন্যূনতম মাত্রিক পরিবর্তন বজায় রাখে, ওয়েফার এজ চিপিং বা ওয়েফার বোটের বিকৃতির কারণে কণা ঝরানো হ্রাস করে।

3. সিলিকন কার্বাইড ওয়েফার বোট উপকরণের প্রকার

সমস্ত SiC ওয়েফার বোট একই সিরামিক গ্রেড থেকে তৈরি করা হয় না। বিভিন্ন উত্পাদন রুট স্বতন্ত্র মাইক্রোস্ট্রাকচার এবং কর্মক্ষমতা বৈশিষ্ট্য উত্পাদন করে।

3.1 রিক্রিস্টালাইজড সিলিকন কার্বাইড (RSiC)

ইঞ্জিনযুক্ত উচ্চ-তাপমাত্রা সিরামিক উপাদানগুলিতে পুনরায় ক্রিস্টালাইজড এসআইসি ব্যবহৃত হয়। গ্রেডের উপর নির্ভর করে, এটি উল্লেখযোগ্য খোলা পোরোসিটি প্রদর্শন করতে পারে, যা দূষণ, পরিষ্কার এবং প্রক্রিয়া সামঞ্জস্যের মূল্যায়ন করার সময় অবশ্যই বিবেচনা করা উচিত।

3.2 সিন্টারড সিলিকন কার্বাইড (SSiC)

চাপবিহীন-sintered SiC উচ্চ কঠোরতা, যান্ত্রিক শক্তি এবং ভাল তাপ কর্মক্ষমতা সহ একটি ঘন সিরামিক কাঠামো প্রদান করতে পারে। প্রকৃত বৈশিষ্ট্যগুলি গঠন, সিন্টারিং প্রক্রিয়া এবং উপাদান গ্রেডের উপর নির্ভর করে।

3.3 প্রতিক্রিয়া-বন্ডেড সিলিকন কার্বাইড (RBSiC / SiSiC)

প্রতিক্রিয়া-বন্ডেড SiC-এ সাধারণত একটি অবশিষ্ট সিলিকন ফেজ থাকে। এটি সর্বাধিক পরিষেবার তাপমাত্রা এবং রাসায়নিক সামঞ্জস্যকে প্রভাবিত করতে পারে, তাই এর অপারেটিং সীমাগুলি RSiC বা SSiC এর সাথে অভিন্ন বলে ধরে নেওয়া উচিত নয়।

3.4 SiC-কোটেড গ্রাফাইট ওয়েফার ক্যারিয়ার

একটি SiC-কোটেড গ্রাফাইট ওয়েফার ক্যারিয়ার হল একটি মনোলিথিক SiC সিরামিক ওয়েফার বোট থেকে একটি ভিন্ন নির্মাণ।

এটি একটি জমা SiC আবরণ দ্বারা সুরক্ষিত একটি গ্রাফাইট সাবস্ট্রেট ব্যবহার করে। এই ধরনের নকশাগুলি নির্দিষ্ট তাপ-প্রক্রিয়াকরণ পরিবেশে সুবিধা দিতে পারে, তবে আবরণের অখণ্ডতা, উন্মুক্ত প্রান্ত এবং সম্ভাব্য দূষণ অবশ্যই মূল্যায়ন করা উচিত।

4. ভবিষ্যত আউটলুক

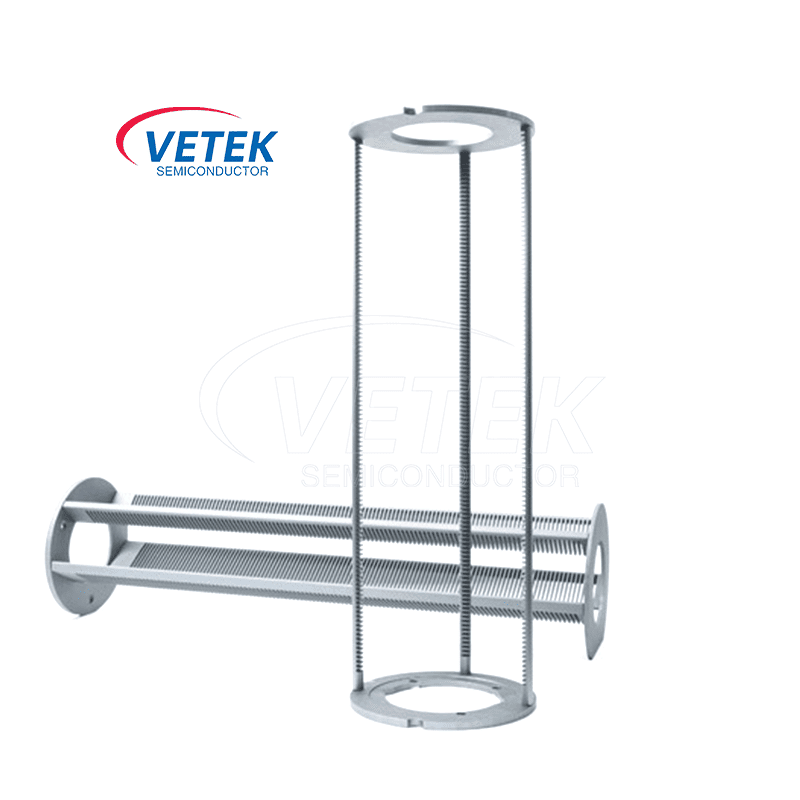

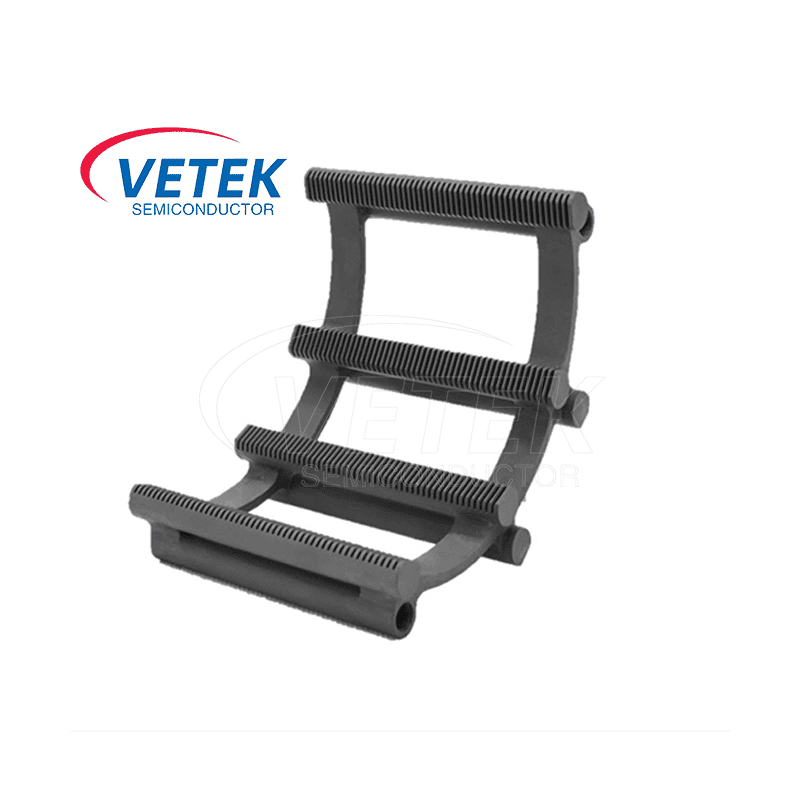

শিল্প অ্যাপ্লিকেশনগুলিতে, সিলিকন কার্বাইড সিরামিক ওয়েফার বোটগুলি ধীরে ধীরে তাপ প্রক্রিয়াকরণ প্রক্রিয়াগুলিতে উচ্চ-প্রান্তের সরঞ্জাম প্রস্তুতকারকদের জন্য পছন্দের পছন্দ হয়ে উঠছে, ঐতিহ্যবাহী সিলিকন ডিভাইস থেকে তৃতীয় প্রজন্মের সেমিকন্ডাক্টর সামগ্রীতে। তারা শুধুমাত্র বিভিন্ন তাপ প্রক্রিয়াকরণ সরঞ্জামের জন্য উপযুক্ত নয়, যেমন উল্লম্ব টিউব চুল্লি এবং অনুভূমিক অক্সিডেশন চুল্লি, কিন্তু উচ্চ-তাপমাত্রা, অত্যন্ত ক্ষয়কারী পরিবেশে তাদের স্থিতিশীল কর্মক্ষমতা প্রক্রিয়ার সামঞ্জস্য এবং সরঞ্জামের ক্ষমতার জন্য শক্তিশালী গ্যারান্টি প্রদান করে।

সিলিকন কার্বাইড সিরামিক ওয়েফার বোটগুলির ধীরে ধীরে জনপ্রিয়করণ সেমিকন্ডাক্টর সরঞ্জামগুলির মূল সমর্থন উপাদানগুলিতে প্রবেশকারী উন্নত সিরামিক উপকরণগুলির ত্বরণকে চিহ্নিত করে। ঐতিহ্যবাহী কোয়ার্টজ উপকরণের তুলনায়, উচ্চ-তাপমাত্রার স্থায়িত্ব, কাঠামোগত অনমনীয়তা এবং তাপীয় ক্লান্তি প্রতিরোধের সুবিধাগুলি উচ্চ তাপমাত্রা এবং আরও কঠোর প্রক্রিয়া উইন্ডোগুলির ক্রমাগত বিবর্তনের জন্য একটি নির্ভরযোগ্য উপাদান ভিত্তি প্রদান করে। বর্তমানে, 6-ইঞ্চি এবং 8-ইঞ্চি সিলিকন কার্বাইড সিরামিক ওয়েফার বোটগুলি সেমিকন্ডাক্টর শিল্পে পাওয়ার ডিভাইসগুলির ব্যাপক উত্পাদন তাপ চিকিত্সা প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

12-ইঞ্চি স্পেসিফিকেশন ধীরে ধীরে উচ্চ-প্রক্রিয়া এবং উন্নত উত্পাদন লাইনে প্রবর্তিত হচ্ছে, যা পরবর্তী পর্যায়ে সরঞ্জাম এবং উপাদান সহযোগিতার জন্য একটি গুরুত্বপূর্ণ দিক হয়ে উঠছে। একই সময়ে, 2-4 ইঞ্চি ওয়েফার বোটগুলি গবেষণা প্ল্যাটফর্ম এবং নির্দিষ্ট প্রক্রিয়া পরিস্থিতি যেমন LED সাবস্ট্রেট প্রক্রিয়াকরণ এবং প্রক্রিয়া যাচাইকরণে ভূমিকা পালন করে চলেছে। সিলিকন কার্বাইড সিরামিক ওয়েফার বোটগুলি স্থায়িত্ব, আকার নিয়ন্ত্রণ এবং ওয়েফার ক্ষমতাতে আরও বেশি সুবিধা প্রদর্শন করবে, যা সম্পর্কিত সিরামিক উপকরণ প্রযুক্তির ক্রমাগত বিবর্তনকে চালিত করবে।

FAQs

1. ওয়েফার বোটের প্রধান কাজ কি?

একটি ওয়েফার বোট অর্ধপরিবাহী ওয়েফারগুলিকে চুল্লি প্রক্রিয়াকরণের সময় সঠিকভাবে ব্যবধানযুক্ত অবস্থানে ধরে রাখে। এর প্রধান কাজগুলি হল যান্ত্রিক সমর্থন, ওয়েফার প্রান্তিককরণ এবং তাপ এবং রাসায়নিক প্রক্রিয়া পরিবেশের সাথে সামঞ্জস্য।

2. একটি SiC ওয়েফার বোট এবং একটি কোয়ার্টজ ওয়েফার বোটের মধ্যে পার্থক্য কী?

SiC সিরামিক ওয়েফার বোটগুলি সাধারণত উচ্চ তাপ পরিবাহিতা এবং উপযুক্ত গ্রেডের জন্য উচ্চ-তাপমাত্রার যান্ত্রিক ক্ষমতা প্রদান করে। কোয়ার্টজ ওয়েফার বোটগুলির তাপীয় সম্প্রসারণ অনেক কম এবং প্রতিষ্ঠিত পরিষ্কার সেমিকন্ডাক্টর ফার্নেস প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। পছন্দের উপাদান অপারেটিং অবস্থার উপর নির্ভর করে।

3. একটি SiC সিরামিক ওয়েফার বোট কোন তাপমাত্রা সহ্য করতে পারে?

সমস্ত SiC সিরামিক ওয়েফার বোটের জন্য কোনো একক তাপমাত্রার সীমা নেই। সর্বাধিক অপারেটিং তাপমাত্রা SiC গ্রেড, চুল্লির বায়ুমণ্ডল, যান্ত্রিক লোড, এক্সপোজার সময়কাল এবং তাপ সাইক্লিংয়ের উপর নির্ভর করে। সমাপ্ত উপাদান তার উদ্দেশ্য প্রক্রিয়া অবস্থার জন্য যোগ্য হতে হবে.

4. SiC ওয়েফার বোটগুলি কি প্রসারণ এবং অক্সিডেশনের জন্য উপযুক্ত?

হ্যাঁ, যথাযথভাবে নির্বাচিত এবং যোগ্য SiC সিরামিক ওয়েফার বোটগুলি প্রসারণ এবং অক্সিডেশন অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে। পদার্থের রসায়ন, পৃষ্ঠের পরিচ্ছন্নতা, যান্ত্রিক নকশা এবং প্রক্রিয়া গ্যাসের সাথে সামঞ্জস্যতা যাচাই করা আবশ্যক।

5. SiC সিরামিক ওয়েফার নৌকা কাস্টমাইজ করা যাবে?

ওয়েফার বোটগুলি বিভিন্ন ফার্নেস কনফিগারেশন, ওয়েফারের মাত্রা, স্লট গণনা, পিচ এবং সমর্থন জ্যামিতিগুলির জন্য ইঞ্জিনিয়ার করা যেতে পারে, যা উত্পাদন সম্ভাব্যতা এবং নকশার বৈধতা সাপেক্ষে।

6. কঠিন SiC এবং SiC-কোটেড গ্রাফাইট ওয়েফার বোটের মধ্যে পার্থক্য কী?

সলিড SiC সিরামিক ওয়েফার বোটগুলি একটি সিরামিক বডি ব্যবহার করে, যেখানে SiC-কোটেড গ্রাফাইট ক্যারিয়ারগুলি একটি প্রতিরক্ষামূলক SiC স্তর সহ একটি গ্রাফাইট স্তর ব্যবহার করে। তাদের তাপীয় প্রতিক্রিয়া, ব্যর্থতার প্রক্রিয়া, দূষণের ঝুঁকি এবং পরিষেবার সীমা আলাদা।

7. ওয়েফার বোটে কণা উৎপাদনের কারণ কী?

সম্ভাব্য কারণগুলির মধ্যে রয়েছে যান্ত্রিক ঘর্ষণ, অনুপযুক্ত ওয়েফার-সংযোগ জ্যামিতি, জমা-ফিল্ম তৈরি করা, তাপীয় ক্ষতি, পৃষ্ঠের ত্রুটি এবং হ্যান্ডলিং বা পরিষ্কারের সময় দূষণ। মূল-কারণ বিশ্লেষণে ক্যারিয়ার উপাদান এবং প্রকৃত চুল্লি প্রক্রিয়া বিবেচনা করা উচিত।
