সিলিকন কার্বাইড সাবস্ট্রেটে কার্বন এনক্যাপসুলেশন ত্রুটির সমাধান

বৈশ্বিক শক্তি পরিবর্তন, এআই বিপ্লব এবং নতুন প্রজন্মের তথ্য প্রযুক্তির তরঙ্গের সাথে, সিলিকন কার্বাইড (SiC) তার ব্যতিক্রমী শারীরিক বৈশিষ্ট্যের কারণে একটি "সম্ভাব্য উপাদান" থেকে "কৌশলগত ভিত্তিগত উপাদান" হতে দ্রুত অগ্রসর হয়েছে। এর অ্যাপ্লিকেশনগুলি একটি অভূতপূর্ব গতিতে প্রসারিত হচ্ছে, যা স্তর সামগ্রীর গুণমান এবং সামঞ্জস্যের উপর প্রায় চরম চাহিদা রাখে। এটি "কার্বন এনক্যাপসুলেশন" এর মতো জটিল ত্রুটিগুলির সমাধানকে আগের চেয়ে আরও জরুরি এবং প্রয়োজনীয় করে তুলেছে।

ফ্রন্টিয়ার অ্যাপ্লিকেশন ড্রাইভিং SiC সাবস্ট্রেটস

1.AI হার্ডওয়্যার ইকোসিস্টেম এবং ক্ষুদ্রকরণের সীমা:

• একটি উদাহরণ হিসাবে AI চশমা গ্রহণ
• AR/VR চশমার জন্য অপটিক্যাল ওয়েভগাইড উপকরণ।

পরবর্তী প্রজন্মের AI চশমা (AR/VR ডিভাইস) নিমজ্জন এবং রিয়েল-টাইম ইন্টারঅ্যাকশনের একটি অতুলনীয় অনুভূতির জন্য প্রচেষ্টা করে। এর মানে হল যে তাদের অভ্যন্তরীণ মূল প্রসেসরগুলিকে (যেমন ডেডিকেটেড AI ইনফারেন্স চিপস) অবশ্যই প্রচুর পরিমাণে ডেটা প্রক্রিয়া করতে হবে এবং অত্যন্ত সীমিত ক্ষুদ্র স্থানের মধ্যে উল্লেখযোগ্য তাপ অপচয় পরিচালনা করতে হবে। সিলিকন-ভিত্তিক চিপগুলি এই পরিস্থিতিতে শারীরিক সীমাবদ্ধতার মুখোমুখি হয়।

AR/VR অপটিক্যাল ওয়েভগাইডের জন্য ডিভাইসের ভলিউম কমাতে একটি উচ্চ প্রতিসরাঙ্ক সূচক, ফুল-কালার ডিসপ্লে সমর্থন করার জন্য ব্রড-ব্যান্ড ট্রান্সমিশন, উচ্চ-শক্তির আলোর উত্স থেকে তাপ অপচয় পরিচালনা করার জন্য উচ্চ তাপ পরিবাহিতা এবং স্থায়িত্ব নিশ্চিত করার জন্য উচ্চ কঠোরতা এবং স্থায়িত্ব প্রয়োজন। বড় আকারের উত্পাদনের জন্য তাদের অবশ্যই পরিপক্ক মাইক্রো/ন্যানো-অপটিক্যাল প্রক্রিয়াকরণ প্রযুক্তির সাথে সামঞ্জস্যপূর্ণ হতে হবে।

SiC-এর ভূমিকা: SiC সাবস্ট্রেট থেকে তৈরি GaN-on-SiC RF/পাওয়ার মডিউলগুলি এই দ্বন্দ্ব সমাধানের মূল চাবিকাঠি। তারা উচ্চ দক্ষতার সাথে ক্ষুদ্রাকৃতির ডিসপ্লে এবং সেন্সর সিস্টেমগুলি চালাতে পারে এবং সিলিকনের চেয়ে কয়েকগুণ বেশি তাপ পরিবাহিতা সহ, চিপগুলির দ্বারা উত্পন্ন বিশাল তাপ দ্রুত নষ্ট করে, একটি পাতলা ফর্ম ফ্যাক্টরে স্থিতিশীল অপারেশন নিশ্চিত করে।

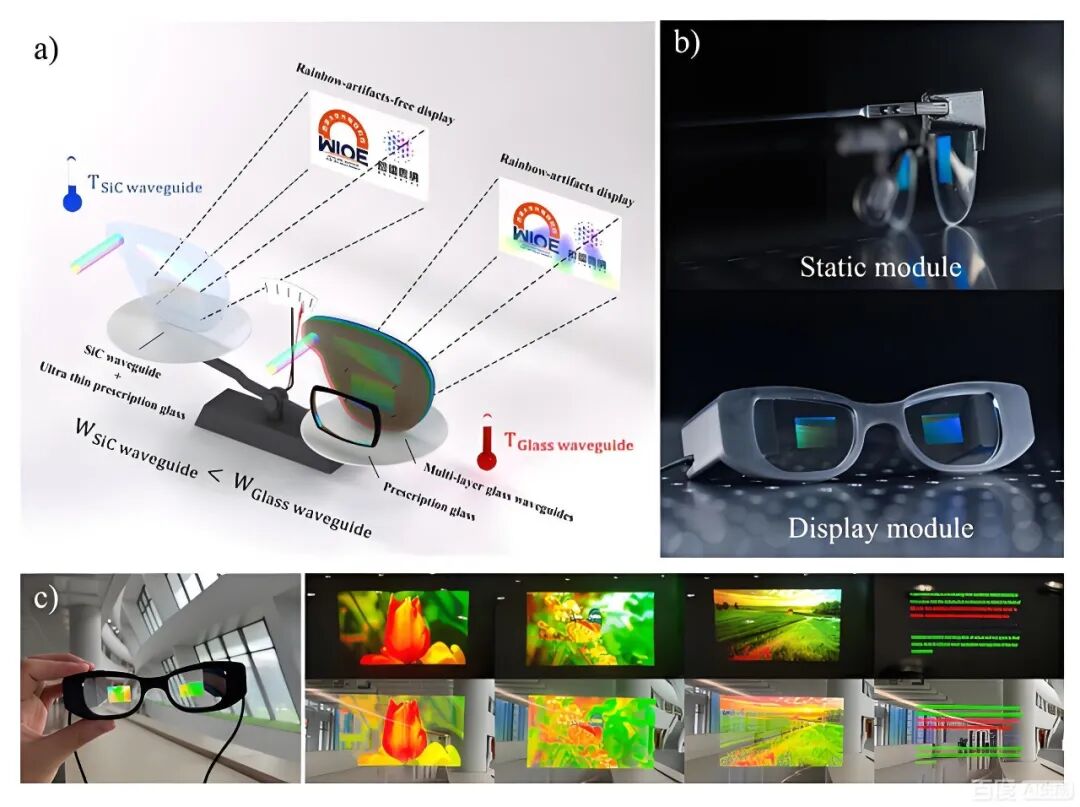

একক-ক্রিস্টাল সিলিকন কার্বাইড (SiC) এর দৃশ্যমান আলোর বর্ণালীতে প্রায় 2.6 এর একটি প্রতিসরণ সূচক রয়েছে, চমৎকার স্বচ্ছতার সাথে, এটি উচ্চ-সংহত অপটিক্যাল ওয়েভগাইড ডিজাইনের জন্য উপযুক্ত করে তোলে। এর উচ্চ প্রতিসরণমূলক সূচক বৈশিষ্ট্যের উপর ভিত্তি করে, একটি একক-স্তর SiC ডিফ্রাকশন ওয়েভগাইড তাত্ত্বিকভাবে প্রায় 70° এর একটি ক্ষেত্র অব ভিউ (FOV) অর্জন করতে পারে এবং রংধনু নিদর্শনগুলিকে কার্যকরভাবে দমন করতে পারে। অধিকন্তু, SiC-এর অত্যন্ত উচ্চ তাপ পরিবাহিতা (প্রায় 4.9 W/cm·K), এটি অপটিক্যাল এবং যান্ত্রিক উত্স থেকে দ্রুত তাপ অপসারণ করতে দেয়, তাপমাত্রা বৃদ্ধির কারণে অপটিক্যাল কর্মক্ষমতা হ্রাস রোধ করে। অতিরিক্তভাবে, SiC এর উচ্চ কঠোরতা এবং পরিধান প্রতিরোধের ওয়েভগাইড লেন্সগুলির কাঠামোগত স্থিতিশীলতা এবং দীর্ঘমেয়াদী স্থায়িত্ব উল্লেখযোগ্যভাবে বৃদ্ধি করে। SiC ওয়েফারগুলি মাইক্রো/ন্যানো প্রক্রিয়াকরণের জন্য ব্যবহার করা যেতে পারে (যেমন এচিং এবং আবরণ), মাইক্রো-অপটিক্যাল কাঠামোর একীকরণের সুবিধার্থে।

"কার্বন এনক্যাপসুলেশন" এর বিপত্তি: যদি SiC সাবস্ট্রেটে "কার্বন এনক্যাপসুলেশন" ত্রুটি থাকে তবে এটি একটি স্থানীয় "তাপ নিরোধক" এবং "বৈদ্যুতিক ত্রুটি বিন্দু" হয়ে যায়। এটি শুধুমাত্র তাপ প্রবাহকে মারাত্মকভাবে বাধা দেয় না, যা চিপের স্থানীয় অত্যধিক উত্তাপ এবং কর্মক্ষমতা হ্রাসের দিকে পরিচালিত করে, তবে এটি মাইক্রো-ডিসচার্জ বা ফুটো কারেন্টের কারণ হতে পারে, যা দীর্ঘমেয়াদী উচ্চ-লোড পরিস্থিতিতে AI চশমাগুলিতে সম্ভাব্য অসঙ্গতি, গণনা ত্রুটি বা এমনকি হার্ডওয়্যার ব্যর্থতা প্রদর্শন করতে পারে। অতএব, একটি ত্রুটি-মুক্ত SiC সাবস্ট্রেট নির্ভরযোগ্য, উচ্চ-কর্মক্ষমতা পরিধানযোগ্য AI হার্ডওয়্যার অর্জনের জন্য শারীরিক ভিত্তি।

"কার্বন এনক্যাপসুলেশন" এর বিপদ: যদি SiC সাবস্ট্রেটে একটি "কার্বন এনক্যাপসুলেশন" ত্রুটি থাকে, তবে এটি উপাদানের মাধ্যমে দৃশ্যমান আলোর সংক্রমণকে কমিয়ে দেবে, এবং ওয়েভগাইডের স্থানীয়ভাবে অতিরিক্ত গরম, কর্মক্ষমতা হ্রাস এবং প্রদর্শনের উজ্জ্বলতা হ্রাস বা অস্বাভাবিকতার দিকে পরিচালিত করতে পারে।

2. উন্নত কম্পিউটিং প্যাকেজিংয়ের বিপ্লব:

• NVIDIA এর CoWoS প্রযুক্তির মূল স্তর

NVIDIA-এর নেতৃত্বে AI কম্পিউটিং পাওয়ার রেসে, CoWoS (চিপ-অন-ওয়েফার-অন-সাবস্ট্রেট) এর মতো উন্নত প্যাকেজিং প্রযুক্তিগুলি CPUs, GPUs এবং HBM মেমরিকে একীভূত করার কেন্দ্রবিন্দু হয়ে উঠেছে, যা কম্পিউটিং শক্তিতে সূচকীয় বৃদ্ধিকে সক্ষম করে। এই জটিল ভিন্নধর্মী ইন্টিগ্রেশন সিস্টেমে, ইন্টারপোজার উচ্চ-গতির আন্তঃসংযোগ এবং তাপ ব্যবস্থাপনার জন্য মেরুদণ্ড হিসাবে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।

SiC-এর ভূমিকা: সিলিকন এবং গ্লাসের তুলনায়, SiC-কে পরবর্তী প্রজন্মের উচ্চ-কার্যক্ষমতাসম্পন্ন ইন্টারপোজারের জন্য আদর্শ উপাদান হিসাবে বিবেচনা করা হয় কারণ এর অত্যন্ত উচ্চ তাপ পরিবাহিতা, তাপ সম্প্রসারণের একটি সহগ যা চিপগুলির সাথে ভাল মেলে, এবং চমৎকার বৈদ্যুতিক নিরোধক বৈশিষ্ট্য। SiC ইন্টারপোজারগুলি একাধিক কম্পিউটিং কোর থেকে ঘনীভূত তাপকে আরও দক্ষতার সাথে অপসারণ করতে পারে এবং উচ্চ-গতির সংকেত সংক্রমণের অখণ্ডতা নিশ্চিত করতে পারে।

"কার্বন এনক্যাপসুলেশন" এর বিপদ: ন্যানোমিটার-স্তরের আন্তঃসংযোগের নীচে, একটি মাইক্রোন-স্তরের "কার্বন এনক্যাপসুলেশন" ত্রুটি একটি "টাইম বোমার" মতো। এটি স্থানীয় তাপীয় এবং স্ট্রেস ক্ষেত্রগুলিকে বিকৃত করতে পারে, যার ফলে থার্মোমেকানিকাল ক্লান্তি এবং আন্তঃসংযোগ ধাতব স্তরগুলিতে ক্র্যাকিং হতে পারে, যার ফলে সংকেত বিলম্ব, ক্রসস্টাল বা সম্পূর্ণ ব্যর্থতার কারণ হয়। কয়েক হাজার RMB মূল্যের AI ত্বরণ কার্ডে, অন্তর্নিহিত উপাদানগত ত্রুটির কারণে সৃষ্ট সিস্টেম ব্যর্থতা অগ্রহণযোগ্য। SiC ইন্টারপোজারের পরম বিশুদ্ধতা এবং কাঠামোগত পরিপূর্ণতা নিশ্চিত করা হল সমগ্র জটিল কম্পিউটিং সিস্টেমের নির্ভরযোগ্যতা বজায় রাখার ভিত্তি।

উপসংহার: "গ্রহণযোগ্য" থেকে "নিখুঁত এবং ত্রুটিহীন" রূপান্তর। অতীতে, সিলিকন কার্বাইড প্রধানত শিল্প এবং স্বয়ংচালিত ক্ষেত্রে ব্যবহৃত হত, যেখানে ত্রুটিগুলির জন্য কিছু সহনশীলতা বিদ্যমান ছিল। যাইহোক, যখন AI চশমা এবং অতি-উচ্চ-মানের, এনভিআইডিআইএ-এর CoWoS-এর মতো অতি-জটিল সিস্টেমের ক্ষুদ্রাকৃতির জগতের কথা আসে, তখন বস্তুগত ত্রুটির সহনশীলতা শূন্যে নেমে এসেছে। প্রতিটি "কার্বন এনক্যাপসুলেশন" ত্রুটি সরাসরি শেষ পণ্যের কর্মক্ষমতা সীমা, নির্ভরযোগ্যতা এবং বাণিজ্যিক সাফল্যকে হুমকি দেয়। অতএব, "কার্বন এনক্যাপসুলেশন" এর মতো সাবস্ট্রেট ত্রুটিগুলি কাটিয়ে ওঠা এখন আর কেবল একাডেমিক বা প্রক্রিয়া উন্নতির সমস্যা নয় বরং একটি গুরুত্বপূর্ণ উপাদান যুদ্ধ যা পরবর্তী প্রজন্মের কৃত্রিম বুদ্ধিমত্তা, উন্নত কম্পিউটিং এবং ভোক্তা ইলেকট্রনিক্স বিপ্লবকে সমর্থন করে।

কার্বন মোড়ানো কোথা থেকে আসে

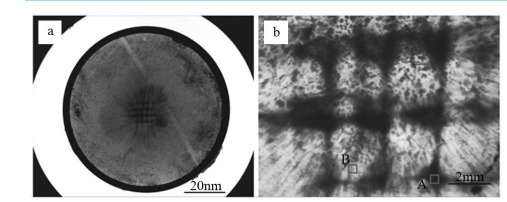

রোস্ট এট আল। প্রস্তাবিত "ঘনত্ব মডেল" প্রস্তাব করে যে গ্যাস পর্যায়ে পদার্থের অনুপাতের পরিবর্তন কার্বন এনক্যাপসুলেশনের প্রধান কারণ। লি এট আল। দেখা গেছে যে বীজ গ্রাফিটাইজেশন বৃদ্ধি শুরু হওয়ার আগে কার্বন এনক্যাপসুলেশন প্ররোচিত করতে পারে। ক্রুসিবল থেকে সিলিকন-সমৃদ্ধ বায়ুমণ্ডল থেকে পালানোর কারণে এবং সিলিকন বায়ুমণ্ডল এবং গ্রাফাইট ক্রুসিবল এবং অন্যান্য গ্রাফাইট উপাদানগুলির মধ্যে সক্রিয় মিথস্ক্রিয়ার কারণে, সিলিকন কার্বাইড উত্সের গ্রাফিটাইজেশন অনিবার্য। অতএব, গ্রোথ চেম্বারে তুলনামূলকভাবে কম Si আংশিক চাপ কার্বন এনক্যাপসুলেশনের প্রধান কারণ হতে পারে। যাইহোক, Avrov et al. যুক্তি দিয়েছিলেন যে কার্বন এনক্যাপসুলেশন সিলিকনের অভাবের কারণে হয় না। সুতরাং, অতিরিক্ত সিলিকনের কারণে গ্রাফাইট উপাদানগুলির শক্তিশালী ক্ষয় কার্বন অন্তর্ভুক্তির প্রধান কারণ হতে পারে। এই কাগজে প্রত্যক্ষ পরীক্ষামূলক প্রমাণ দেখায় যে উত্স পৃষ্ঠের সূক্ষ্ম কার্বন কণাগুলি সিলিকন কার্বাইড একক স্ফটিকের বৃদ্ধির সামনে চালিত হতে পারে, কার্বন এনক্যাপসুলেশন গঠন করে। এই ফলাফলটি ইঙ্গিত করে যে গ্রোথ চেম্বারে সূক্ষ্ম কার্বন কণার উত্পাদন কার্বন এনক্যাপসুলেশনের প্রাথমিক কারণ। সিলিকন কার্বাইড একক স্ফটিকগুলিতে কার্বন এনক্যাপসুলেশনের উপস্থিতি গ্রোথ চেম্বারে Si এর কম আংশিক চাপের কারণে নয়, বরং সিলিকন কার্বাইড উত্সের গ্রাফিটাইজেশন এবং গ্রাফাইট উপাদানগুলির ক্ষয়জনিত কারণে দুর্বলভাবে সংযুক্ত কার্বন কণার গঠন।

অন্তর্ভুক্তির বন্টন উৎস পৃষ্ঠের গ্রাফাইট প্লেটের প্যাটার্নের সাথে ঘনিষ্ঠভাবে সাদৃশ্যপূর্ণ বলে মনে হয়। একক ক্রিস্টাল ওয়েফারের অন্তর্ভুক্তি-মুক্ত অঞ্চলগুলি বৃত্তাকার, যার ব্যাস প্রায় 3 মিমি, যা পুরোপুরি ছিদ্রযুক্ত বৃত্তাকার গর্তগুলির ব্যাসের সাথে মিলে যায়। এটি পরামর্শ দেয় যে কার্বন এনক্যাপসুলেশন কাঁচামাল এলাকা থেকে উদ্ভূত হয়, যার অর্থ কাঁচামালের গ্রাফিটাইজেশন কার্বন এনক্যাপসুলেশন ত্রুটি সৃষ্টি করে।

সিলিকন কার্বাইড স্ফটিক বৃদ্ধির জন্য সাধারণত 100-150 ঘন্টা প্রয়োজন। বৃদ্ধির সাথে সাথে কাঁচামালের গ্রাফিটাইজেশন আরও তীব্র হয়। ক্রমবর্ধমান ঘন স্ফটিকের চাহিদার অধীনে, কাঁচামালের গ্রাফিটাইজেশনকে সম্বোধন করা একটি মূল সমস্যা হয়ে ওঠে।

কার্বন মোড়ানো সমাধান

1. PVT-তে কাঁচামালের পরমানন্দ তত্ত্ব

• পৃষ্ঠের ক্ষেত্রফল থেকে আয়তনের অনুপাত: রাসায়নিক পদ্ধতিতে, একটি পদার্থের পৃষ্ঠের ক্ষেত্রফল বৃদ্ধির হার তার আয়তন বৃদ্ধির হারের তুলনায় অনেক ধীর। অতএব, কণার আকার যত বড় হবে, পৃষ্ঠের ক্ষেত্রফল থেকে আয়তনের অনুপাত (পৃষ্ঠের ক্ষেত্রফল/ভলিউম) তত ছোট হবে।
• ভূপৃষ্ঠে বাষ্পীভবন ঘটে: কণার পৃষ্ঠে অবস্থিত শুধুমাত্র পরমাণু বা অণুগুলির গ্যাস পর্যায়ে পালানোর সুযোগ থাকে। অতএব, বাষ্পীভবনের হার এবং মোট পরিমাণ কণা দ্বারা উন্মুক্ত পৃষ্ঠের এলাকার সাথে সরাসরি সম্পর্কিত।
• বড় কণার বাষ্পীভবন বৈশিষ্ট্য: ছোট পৃষ্ঠের ক্ষেত্রফল/আয়তনের অনুপাত। কম পৃষ্ঠের অণু/পরমাণু, যার অর্থ বাষ্পীভবনের জন্য কম উপলব্ধ পৃষ্ঠ সাইট। (একটি বড় কণা বনাম একাধিক ছোট কণা) ধীর বাষ্পীভবন হার: প্রতি একক কণার পৃষ্ঠ থেকে কম অণু/পরমাণু পালিয়ে যায়। আরও অভিন্ন বাষ্পীভবন (প্রজাতির মধ্যে কম তারতম্য): তুলনামূলকভাবে ছোট পৃষ্ঠের কারণে, ভূপৃষ্ঠে অভ্যন্তরীণ উপাদানের বিস্তারের জন্য দীর্ঘ পথ এবং আরও সময় প্রয়োজন। বাষ্পীভবন প্রধানত বাইরের স্তরে ঘটে।
• ছোট কণা কাঁচা মাল (বড় পৃষ্ঠের ক্ষেত্রফল থেকে আয়তনের অনুপাত): "আনবার্ন" (বাষ্পীভবন/পরমানন্দ নাটকীয়ভাবে পরিবর্তিত হয়): ছোট কণাগুলি প্রায় সম্পূর্ণভাবে উচ্চ তাপমাত্রার সংস্পর্শে আসে, যার ফলে দ্রুত "গ্যাসিফিকেশন" হয়: তারা খুব দ্রুত উজ্জীবিত হয় এবং প্রাথমিক পর্যায়ে, প্রাথমিকভাবে সিলিমুয়াল কম্পোনেন্টগুলি সহজে মুক্তি পায়। শীঘ্রই, ছোট কণার পৃষ্ঠ কার্বন-সমৃদ্ধ হয়ে ওঠে (কারণ কার্বন অপেক্ষাকৃত কঠিন)। এর ফলে আগে এবং পরে সাবলিমেটেড গ্যাসের সংমিশ্রণে একটি উল্লেখযোগ্য পার্থক্য দেখা দেয়- গ্যাসটি সিলিকন-সমৃদ্ধ শুরু হয় এবং পরে কার্বন-সমৃদ্ধ হয়।

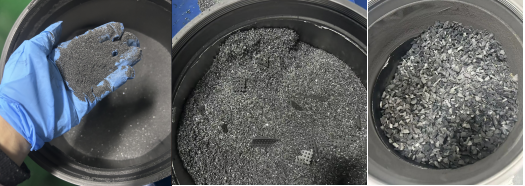

• 0.5 মিমি কাঁচামাল দিয়ে বৃদ্ধি সম্পন্ন
• 1-2 মিমি স্ব-প্রচার পদ্ধতি কাঁচামাল দিয়ে বৃদ্ধি সম্পন্ন

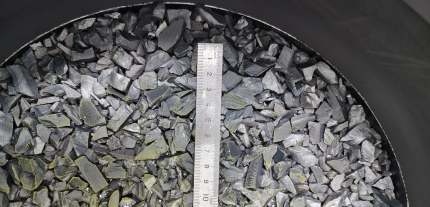

• 4-10mm CVD কাঁচামাল দিয়ে বৃদ্ধি সম্পন্ন

উপরের চিত্রে দেখা গেছে, কাঁচামালের কণার আকার বাড়ানো কাঁচামালের Si উপাদানের অগ্রাধিকারমূলক উদ্বায়ীকরণকে দমন করতে সাহায্য করে, পুরো বৃদ্ধি প্রক্রিয়ার সময় গ্যাস ফেজ গঠনকে আরও স্থিতিশীল করে তোলে এবং কাঁচামালের গ্রাফিটাইজেশন সমস্যা সমাধান করে। বড় কণা CVD উপকরণ, বিশেষ করে 8 মিমি আকারের থেকে বড় কাঁচামাল, গ্রাফিটাইজেশন সমস্যা সম্পূর্ণভাবে সমাধান করবে বলে আশা করা হচ্ছে, যার ফলে সাবস্ট্রেটের কার্বন এনক্যাপসুলেশন ত্রুটি দূর হবে।

উপসংহার এবং সম্ভাবনা

CVD পদ্ধতি দ্বারা সংশ্লেষিত বৃহৎ-কণা, উচ্চ-বিশুদ্ধতা, স্টোইচিওমেট্রিক SiC কাঁচামাল, এর অন্তর্নিহিত নিম্ন পৃষ্ঠের ক্ষেত্রফল থেকে ভলিউম অনুপাত, PVT পদ্ধতি ব্যবহার করে SiC একক ক্রিস্টাল বৃদ্ধির জন্য একটি অত্যন্ত স্থিতিশীল এবং নিয়ন্ত্রণযোগ্য পরমানন্দের উৎস প্রদান করে। এটি শুধুমাত্র কাঁচামালের আকারে পরিবর্তন নয় বরং PVT পদ্ধতির থার্মোডাইনামিক এবং গতিশীল পরিবেশকে মৌলিকভাবে পুনর্নির্মাণ ও অনুকূল করে তোলে।

অ্যাপ্লিকেশন সুবিধা সরাসরি অনুবাদ করা হয়:

• উচ্চতর একক ক্রিস্টাল গুণমান: উচ্চ-ভোল্টেজ, উচ্চ-শক্তির ডিভাইস যেমন MOSFET এবং IGBT-এর জন্য উপযুক্ত কম ত্রুটিযুক্ত সাবস্ট্রেট তৈরির জন্য একটি উপাদান ভিত্তি স্থাপন করা।
• উন্নত প্রক্রিয়া অর্থনীতি: বৃদ্ধির হারের স্থিতিশীলতা, কাঁচামালের ব্যবহার এবং প্রক্রিয়ার ফলন উন্নত করা, ব্যয়বহুল SiC সাবস্ট্রেটের দাম কমাতে সাহায্য করে এবং ডাউনস্ট্রিম অ্যাপ্লিকেশনগুলির ব্যাপক গ্রহণের প্রচার করে।
• বড় স্ফটিক আকার: 8-ইঞ্চি এবং বড় SiC একক স্ফটিকের শিল্পায়নের জন্য স্থিতিশীল প্রক্রিয়া পরিস্থিতি আরও অনুকূল।
