SiC সাবস্ট্রেট এবং উন্নত আবরণের সাথে মাইক্রোএলইডি পারফরম্যান্স অপ্টিমাইজ করা

প্রশ্ন 1: কেন মাইক্রোএলইডি ক্রমবর্ধমানভাবে SiC সাবস্ট্রেটের উপর নির্ভর করছে?

এটি বেশিরভাগ তাপ এবং কাঠামোগত ত্রুটিগুলির বিরুদ্ধে লড়াই। যদিও নীলকান্তমণি পুরানো গো-টু ছিল, সিলিকন কার্বাইড (SiC) গ্রহণ করছে কারণ এর তাপ পরিবাহিতা কেবল অন্য স্তরে রয়েছে। এটি গুরুত্বপূর্ণ কারণ উচ্চ-শক্তি মাইক্রোএলইডি অ্যাপ্লিকেশনগুলিতে, আপনি অতিরিক্ত উত্তাপের কারণে "দক্ষতা ড্রপ" বহন করতে পারবেন না। তবে এটিতে কেবল শান্ত থাকার চেয়ে আরও অনেক কিছু রয়েছে। SiC এবং LED স্তরগুলির মধ্যে জালির মিল অবিশ্বাস্যভাবে আঁটসাঁট - সিলিকনের চেয়ে অনেক ভাল। এই নির্ভুলতা শুরু থেকেই ত্রুটিগুলিকে কমিয়ে দেয়, SiC সাবস্ট্রেটগুলিকে যৌক্তিক করে তোলে, যদি আরও প্রিমিয়াম হয়, এমন ডিসপ্লেগুলির ভিত্তি যা বাস্তবে স্থায়ী হয়৷

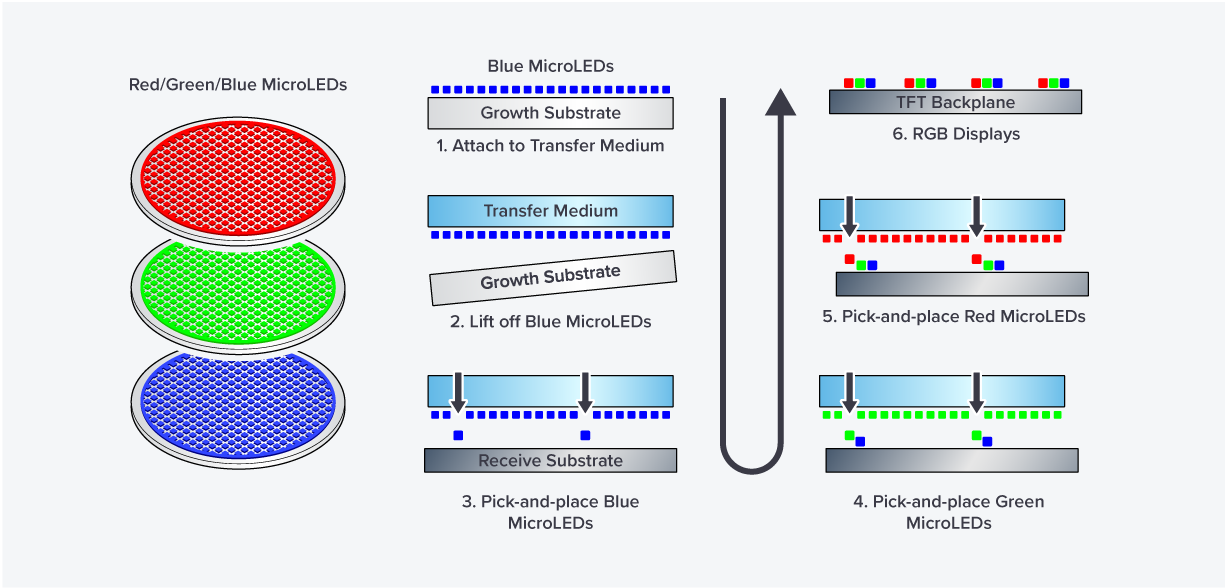

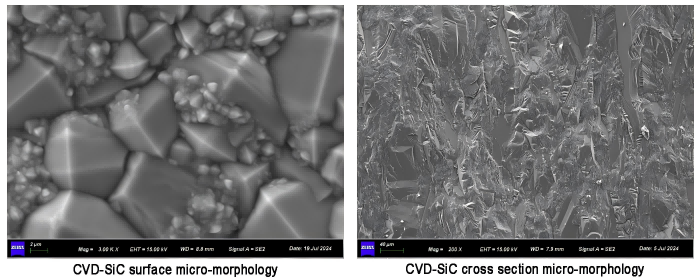

Q2: CVD SiC বনাম Sintered SiC: মাইক্রোএলইডি উৎপাদনের জন্য আসলে কোনটি জিতেছে?

যদিও উভয়েরই জায়গা আছে, CVD (রাসায়নিক বাষ্প জমা) SiC হল এখানে সোনার মান। কেন? কারণ এটি কার্যত ছিদ্রমুক্ত এবং অবিশ্বাস্যভাবে বিশুদ্ধ। Sintered SiC কঠিন, নিশ্চিত, কিন্তু সেই ক্ষুদ্র মাইক্রোস্কোপিক ছিদ্রগুলি সূক্ষ্ম সেমিকন্ডাক্টর প্রক্রিয়াগুলিতে ধ্বংসযজ্ঞ চালাতে পারে। আপনি যদি উচ্চ-ফলনযুক্ত MOCVD বৃদ্ধির লক্ষ্যে থাকেন, CVD SiC-এর অতি-মসৃণ, উচ্চ-বিশুদ্ধতা সারফেস অ-আলোচনাযোগ্য।

প্রশ্ন 3: কি MOCVD প্রক্রিয়ায় TaC আবরণকে এত গুরুত্বপূর্ণ করে তোলে?

ট্যানটালাম কার্বাইড (TaC) কে একটি উচ্চ প্রযুক্তির ঢাল হিসেবে ভাবুন। MOCVD পরিবেশগুলি নৃশংস - চরম তাপ এবং আক্রমনাত্মক রাসায়নিকগুলি হল আদর্শ৷ একটি TaC আবরণ একটি শ্রমসাধ্য বাধা তৈরি করে যা সরঞ্জামগুলিকে ক্ষয় বা কণা ঝরানো থেকে আটকায়। এটি কেবল হার্ডওয়্যারটিকে দীর্ঘস্থায়ী করার বিষয়ে নয়; এটি বৃদ্ধির পরিবেশকে আদিম রাখার বিষয়ে যাতে এলইডি নিজেই ত্রুটিহীন হয়।

প্রশ্ন 4: মাইক্রোএলইডি সরঞ্জামগুলির জন্য কোন নির্দিষ্ট SiC উপাদানগুলি "মেক বা ব্রেক"?

ভারী উত্তোলক হল সাসেপ্টর, রিং এবং ওয়েফার ক্যারিয়ার (বা ডিস্ক)। এপিটাক্সিয়াল বৃদ্ধির সময় এই উপাদানগুলি আগুনের লাইনে থাকে। এই অংশগুলিকে CVD SiC বা TaC দিয়ে চিকিত্সা করে, আপনি অভিন্ন তাপ বিতরণ এবং রাসায়নিক প্রতিরোধ নিশ্চিত করেন। এই অংশগুলি ব্যর্থ হলে বা ওঠানামা করলে, আপনার ডিভাইসের ফলন কমে যাবে।

5. কম MicroLED ফলন হারের কারণ কি? কিভাবে উপকরণ ফলন হার প্রভাবিত করে?

সত্যই, কম ফলন হল মাইক্রোএলইডি স্কেলিং এর জন্য "ঘরে হাতি"। এই উত্পাদন ব্যর্থতার বেশিরভাগই দুটি অপরাধীর কাছে নেমে আসে: বিশাল তাপীয় চাপ এবং সেই বিরক্তিকর বিপথগামী কণা যা বৃদ্ধির সময় হামাগুড়ি দেয়। এখানেই উপকরণের পছন্দ একটি গেম-চেঞ্জার হয়ে ওঠে। প্রিমিয়াম SiC সাবস্ট্রেটে গিয়ে এবং TaC-কোটেড কম্পোনেন্ট এনে, আপনি মূলত ত্রুটির বিরুদ্ধে একটি দুর্গ তৈরি করছেন। এই উপকরণগুলি একটি শিলা-কঠিন, অনুমানযোগ্য পরিবেশ তৈরি করে যা চাপের মধ্যে ওয়েফারগুলিকে ক্র্যাকিং বা ওয়ারিং থেকে রক্ষা করে। সংক্ষেপে? ভাল উপকরণ মানে কম "ডাডস" এবং ব্যাপক উৎপাদনের জন্য অনেক মসৃণ পথ।

প্রশ্ন 6: আমরা কি সত্যিই MOCVD-তে কণা দূষণ দূর করতে পারি?

"এলিমিনেট" একটি শক্তিশালী শব্দ, তবে আপনি অবশ্যই এটিকে ছোট করতে পারেন। স্ট্যান্ডার্ড উপাদানগুলি প্রায়ই সময়ের সাথে কণাগুলিকে হ্রাস করে এবং "শেড" করে। TaC বা CVD SiC-এর মতো আবরণ রাসায়নিকভাবে জড়, কাচ-মসৃণ পৃষ্ঠ তৈরি করে যা ফ্লেক করে না। এই পরিচ্ছন্নতা ঠিক যা একটি উচ্চ-কার্যকারি মাইক্রোএলইডিকে ত্রুটিপূর্ণ থেকে আলাদা করে।

প্রশ্ন 7: SiC বনাম স্যাফায়ার বনাম সিলিকন: একটি দ্রুত ভাঙ্গন।

SiC:প্রিমিয়াম পছন্দ. এটি একটি প্রো এর মত তাপ পরিচালনা করে এবং জালির সাথে পুরোপুরি মেলে, যদিও এটি উচ্চ মূল্যের পয়েন্টে আসে।

নীলা:বাজেট-বান্ধব অভিজ্ঞ। এটি ব্যাপকভাবে উপলব্ধ তবে তাপ অপচয় এবং উচ্চতর ত্রুটির হারের সাথে লড়াই করে।

সিলিকন:বিদ্যমান ইলেকট্রনিক্সের সাথে একীভূত করার জন্য দুর্দান্ত, তবে তাপীয় অমিল প্রায়ই স্তরগুলি ফাটল বা দুর্বল কার্যকারিতার দিকে নিয়ে যায়।

প্রশ্ন 8: মাইক্রোএলইডিগুলি তৃতীয়-জেনের সেমিকন্ডাক্টরগুলির ভবিষ্যতের সাথে কীভাবে ফিট করে?
MicroLEDs হল GaN এবং SiC-এর মত তৃতীয় প্রজন্মের উপকরণগুলির জন্য "হত্যাকারী অ্যাপ"। আমরা উন্মাদ উজ্জ্বলতা এবং অতি-নিম্ন শক্তি খরচ দ্বারা সংজ্ঞায়িত ভবিষ্যতের দিকে তাকিয়ে আছি। এটি পরবর্তী প্রজন্মের AR/VR চশমা বা উচ্চ-কনট্রাস্ট অটোমোটিভ ডিসপ্লে হোক না কেন, SiC সাবস্ট্রেট এবং প্রতিরক্ষামূলক আবরণগুলির মধ্যে সমন্বয় শিল্পের নির্ভরযোগ্যতার মেরুদণ্ড হবে।
