একটি LPE প্রতিক্রিয়া চেম্বারে একটি হাফমুন কি?

সিলিকন কার্বাইড (SiC) এপিটাক্সি সিস্টেমে, অনেক মূল চুল্লি উপাদান অর্ধপরিবাহী উত্পাদন শিল্পের বাইরে অপরিচিত থেকে যায়। এই উপাদানগুলির মধ্যে একটি হল "হাফমুন", একটি গ্রাফাইট-ভিত্তিক কাঠামোগত অংশ যা সাধারণত LPE প্রতিক্রিয়া চেম্বারের ভিতরে ব্যবহৃত হয়।

যদিও হাফমুন নিজেই একটি ওয়েফার ক্যারিয়ার নয়, এটি উচ্চ-তাপমাত্রার এপিটাক্সিয়াল বৃদ্ধি প্রক্রিয়ার সময় চুল্লির স্থিতিশীলতা বজায় রাখতে গুরুত্বপূর্ণ ভূমিকা পালন করে। যেহেতু SiC সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং বৃহত্তর ওয়েফার এবং কঠোর প্রক্রিয়া নিয়ন্ত্রণের দিকে অগ্রসর হচ্ছে, অভ্যন্তরীণ চুল্লি উপাদানগুলির নকশা এবং উপাদান কর্মক্ষমতা ক্রমশ গুরুত্বপূর্ণ হয়ে উঠেছে।

LPE প্রতিক্রিয়া চেম্বার বোঝা

এলপিই (লিকুইড ফেজ এপিটাক্সি) একটি ক্রিস্টাল বৃদ্ধির কৌশল যা সেমিকন্ডাক্টর উৎপাদনে ব্যবহৃত হয়। SiC এপিটাক্সি সিস্টেমে, প্রতিক্রিয়া চেম্বার অত্যন্ত চাহিদাপূর্ণ অবস্থার অধীনে কাজ করে:

• উচ্চ তাপমাত্রা
• প্রতিক্রিয়াশীল প্রক্রিয়া গ্যাস
• দীর্ঘ তাপচক্র
• কঠোর দূষণ নিয়ন্ত্রণ
• স্থিতিশীল গ্যাস প্রবাহের প্রয়োজনীয়তা

আধুনিক SiC এপিটাক্সি সিস্টেম যেমন এলপিই রিঅ্যাক্টর স্থিতিশীল তাপীয় ক্ষেত্রের কাঠামো এবং প্রতিক্রিয়া চেম্বারের ভিতরে গ্যাস প্রবাহ ব্যবস্থাপনার উপর অনেক বেশি নির্ভর করে। এমনকি তাপমাত্রা বন্টন বা গ্যাস প্রবাহ অভিন্নতার ছোট পরিবর্তনগুলি সরাসরি এপিটাক্সিয়াল স্তরের গুণমান এবং ওয়েফারের সামঞ্জস্যকে প্রভাবিত করতে পারে।

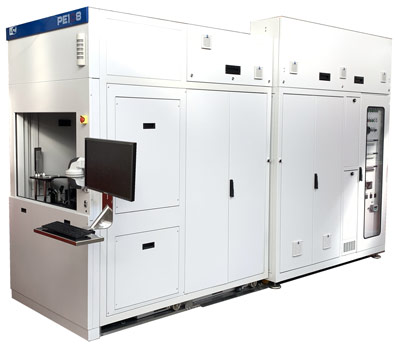

LPE PE1O6 SiC এপিটাক্সি রিঅ্যাক্টর, একটি অনুভূমিক হট-ওয়াল সিস্টেম যা উন্নত SiC ওয়েফার বৃদ্ধির জন্য ব্যবহৃত হয়।

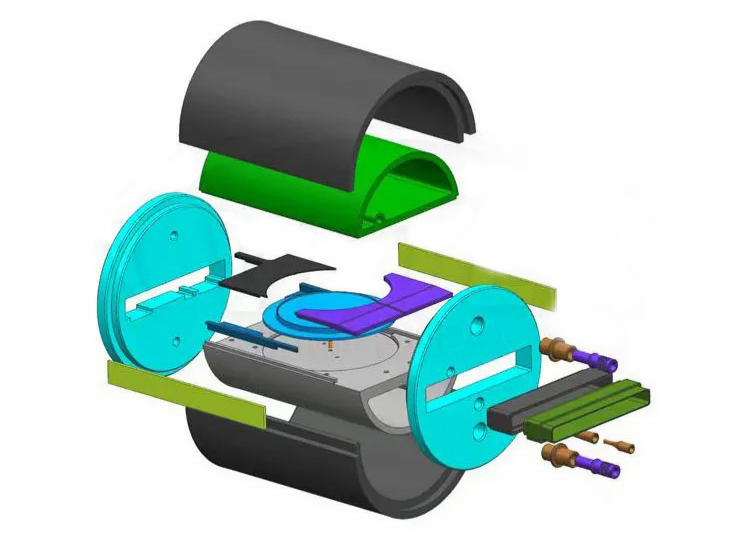

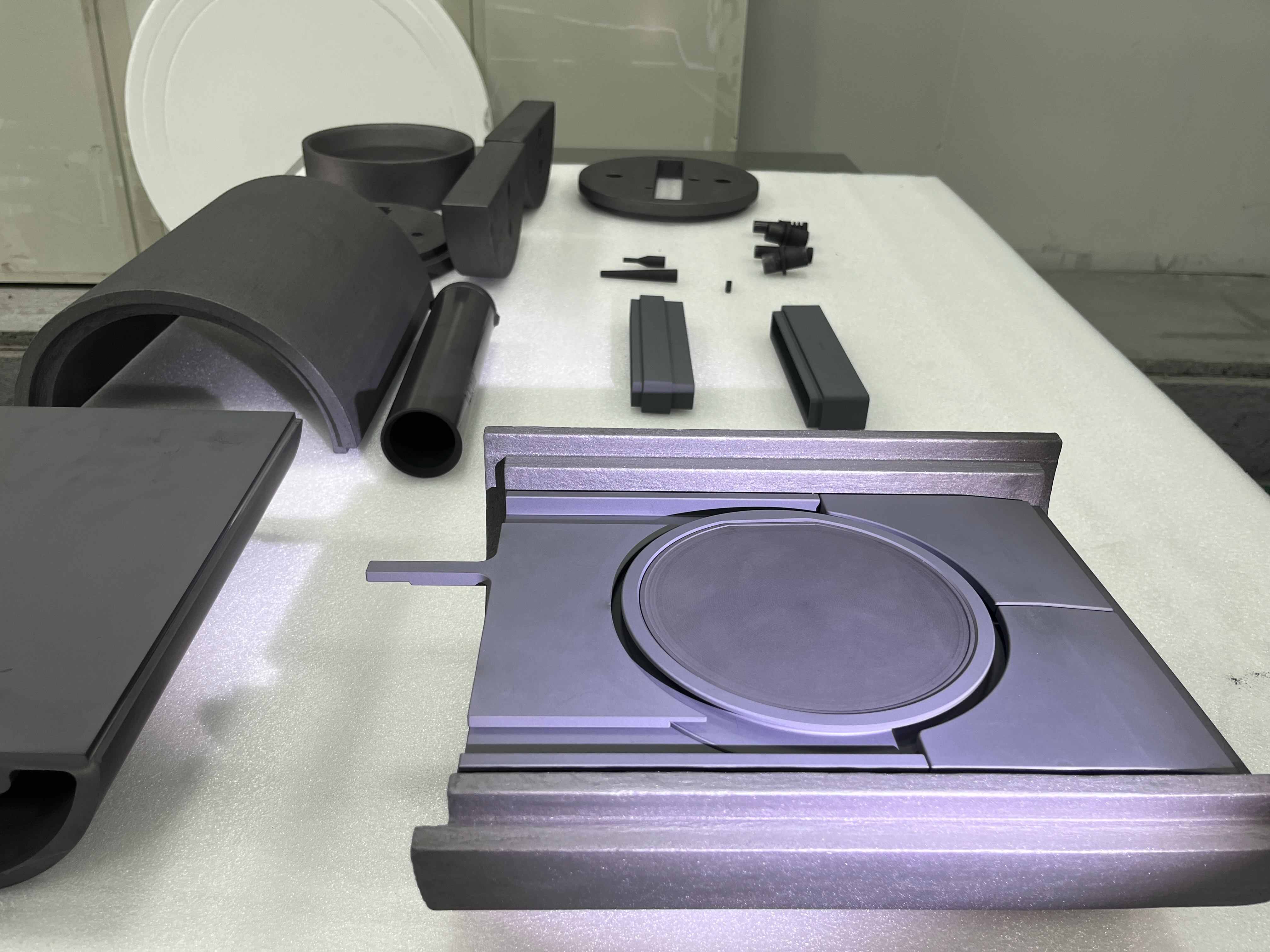

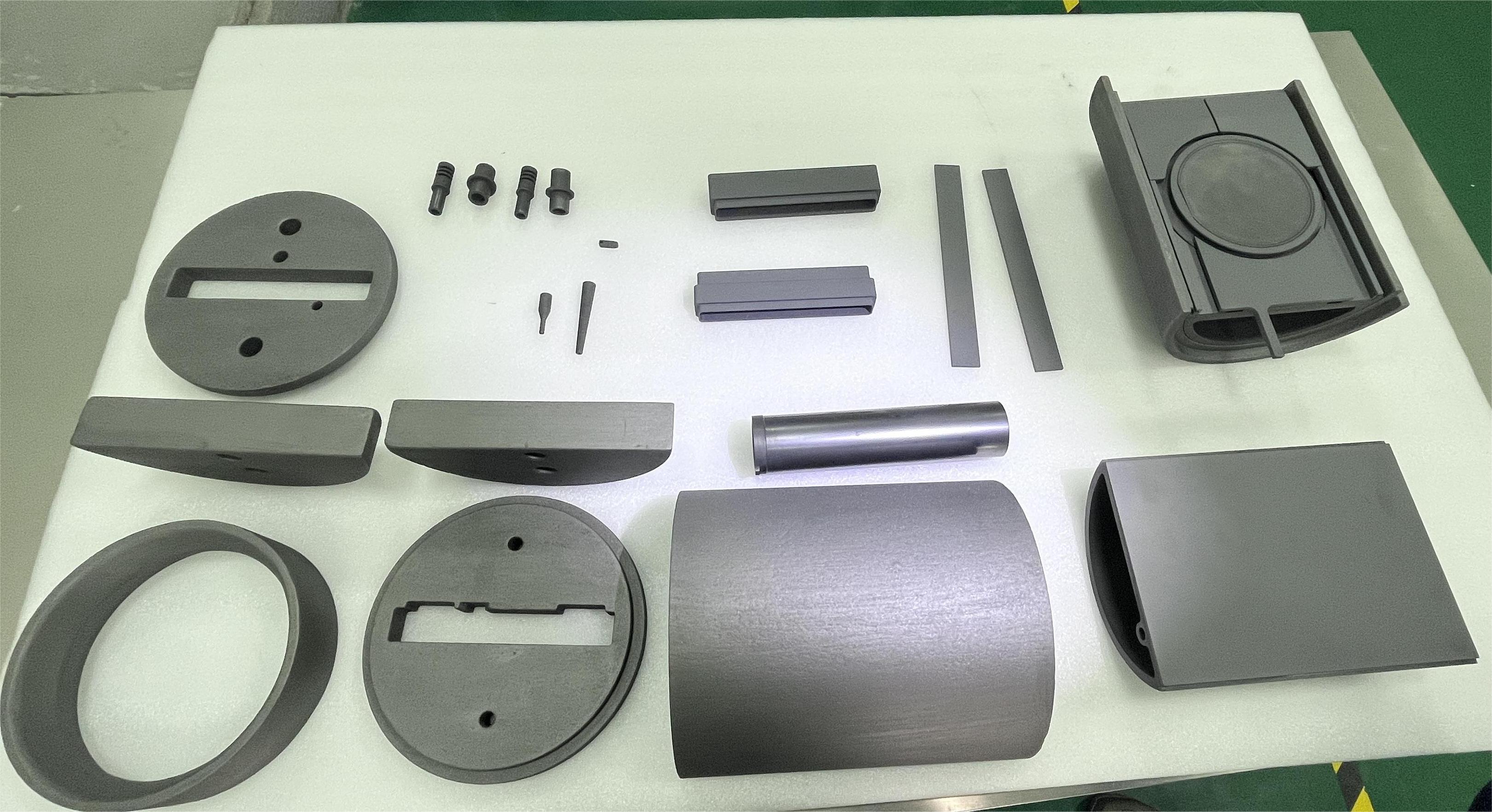

চেম্বারের ভিতরে, একাধিক গ্রাফাইট-ভিত্তিক উপাদানগুলি এপিটাক্সিয়াল বৃদ্ধির জন্য একটি নিয়ন্ত্রিত তাপীয় এবং রাসায়নিক পরিবেশ তৈরি করতে একসাথে কাজ করে। হাফমুন এই সমর্থনকারী কাঠামোগত উপাদানগুলির মধ্যে একটি।

কেন এটি "হাফমুন" বলা হয়?

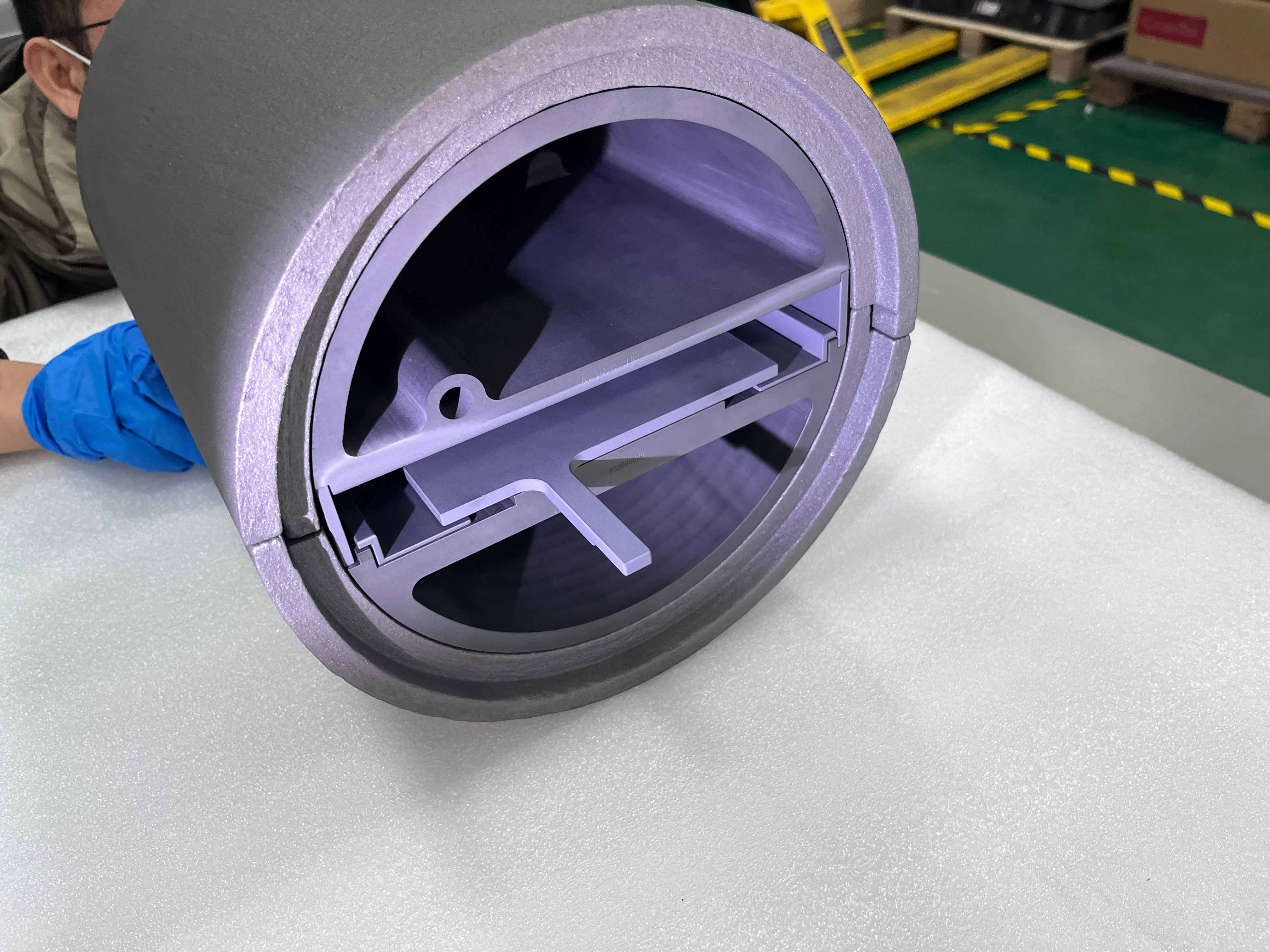

অংশটি মূলত এর আকৃতি থেকে এর নাম পেয়েছে। অনেক এলপিই চুল্লিতে, গরম অঞ্চলের চারপাশে ইনস্টল করার সময় উপাদানটি অর্ধ-বৃত্ত বা অর্ধচন্দ্রাকার কাঠামোর মতো দেখায়।

বিভিন্ন সরঞ্জাম নির্মাতারা সামান্য ভিন্ন ডিজাইন ব্যবহার করে। কিছু হাফমুন অংশ মোটা, কিছু অতিরিক্ত সমর্থন কাঠামো অন্তর্ভুক্ত, এবং কিছু সরাসরি চেম্বারের ভিতরে ঘূর্ণায়মান সমাবেশগুলির সাথে সংযুক্ত।

প্রকৃত চুল্লি সিস্টেমে, জ্যামিতি সাধারণত একটি সর্বজনীন মান অনুসরণ না করে তাপীয় ক্ষেত্র এবং চেম্বার বিন্যাসের সাথে একত্রে অপ্টিমাইজ করা হয়।

হাফমুন কম্পোনেন্টের কাজ

যদিও চুল্লির নকশা ভিন্ন, হাফমুন উপাদানগুলি সাধারণত বেশ কয়েকটি গুরুত্বপূর্ণ ফাংশনে অবদান রাখে।

1. সমর্থনকারী চুল্লি কাঠামো

একটি এপিটাক্সি চুল্লির ভিতরে, অনেক গ্রাফাইট অংশ গরম করার সময় বারবার প্রসারিত এবং সঙ্কুচিত হয়। এই কারণে, অভ্যন্তরীণ সমর্থন উপাদানগুলির যান্ত্রিক স্থিতিশীলতা দীর্ঘ উত্পাদন রানের জন্য গুরুত্বপূর্ণ হয়ে ওঠে।

কিছু চুল্লির নকশায়, হাফমুন উচ্চ-তাপমাত্রা অপারেটিং অবস্থার অধীনে কাছাকাছি চেম্বার কাঠামোর আপেক্ষিক অবস্থান বজায় রাখতে সাহায্য করে। এমনকি সামান্য বিকৃতি চেম্বারের প্রান্তিককরণ বা প্রক্রিয়া পুনরাবৃত্তিযোগ্যতাকে প্রভাবিত করতে পারে।

2. গ্যাস প্রবাহ স্থিতিশীলতা সহায়তা করা

একটি SiC চুল্লির অভ্যন্তরে গ্যাস প্রবাহের আচরণ বাইরে থেকে প্রদর্শিত হওয়ার চেয়ে আরও জটিল। উচ্চ তাপমাত্রায়, এমনকি চেম্বারের ভিতরে অপেক্ষাকৃত ছোট কাঠামোগত পরিবর্তনগুলি স্থানীয় প্রবাহের অবস্থার পরিবর্তন করতে পারে।

চুল্লি প্ল্যাটফর্মের উপর নির্ভর করে, হাফমুন পরোক্ষভাবে প্রভাবিত করতে পারে কিভাবে প্রক্রিয়া গ্যাসগুলি গরম অঞ্চলের চারপাশে চলে যায়। এটি একটি কারণ কেন অভ্যন্তরীণ চেম্বারের জ্যামিতি প্রায়শই চুল্লি বিকাশের সময় সাবধানে অপ্টিমাইজ করা হয়।

3. তাপীয় ক্ষেত্র সমন্বয়

আধুনিক এপিটাক্সি সিস্টেমের জন্য সাবধানে নিয়ন্ত্রিত তাপীয় গ্রেডিয়েন্ট প্রয়োজন। চেম্বারের ভিতরে গ্রাফাইট উপাদানগুলির বিন্যাস তাপ বিতরণ এবং তাপ দক্ষতাকে প্রভাবিত করে।

হাফমুনের উপাদানগুলি পরোক্ষভাবে প্রভাবিত করতে পারে:

• তাপের প্রতিফলন
• তাপীয় ভারসাম্য
• স্থানীয় তাপমাত্রা স্থিতিশীলতা
• তাপ রক্ষা কর্মক্ষমতা

এটি বড় আকারের ওয়েফার প্রক্রিয়াকরণের জন্য ক্রমবর্ধমান গুরুত্বপূর্ণ হয়ে ওঠে।

4. যান্ত্রিক ঘূর্ণন সিস্টেম সমর্থন

কিছু এলপিই সিস্টেম এপিটাক্সিয়াল বৃদ্ধির সময় জমার অভিন্নতা উন্নত করতে ঘূর্ণায়মান সমাবেশগুলি ব্যবহার করে। এই কনফিগারেশনগুলিতে, লোয়ার হাফমুন চেম্বারের ভিতরে কাছাকাছি ঘূর্ণায়মান বা সমর্থন কাঠামোর সাথে একীভূত হতে পারে।

যান্ত্রিক প্রয়োজনীয়তাগুলি বেশ দাবিদার হয়ে উঠতে পারে কারণ চুল্লিটিকে অবশ্যই উচ্চ তাপমাত্রা এবং রাসায়নিকভাবে প্রতিক্রিয়াশীল উভয় অবস্থার অধীনে অবিচ্ছিন্নভাবে কাজ করতে হবে।

কেন গ্রাফাইট এখনও চুল্লি সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়

আজও, গ্রাফাইট অর্ধপরিবাহী তাপীয় ক্ষেত্রের অ্যাপ্লিকেশনের জন্য সবচেয়ে ব্যবহারিক উপকরণগুলির মধ্যে একটি। এটি তুলনামূলকভাবে হালকা, জটিল আকারে মেশিন করা যেতে পারে এবং তাপমাত্রায় স্থিতিশীল বৈশিষ্ট্য বজায় রাখে যেখানে অনেক ধাতু ব্যর্থ হবে।

চুল্লি প্রস্তুতকারকদের জন্য, আরেকটি সুবিধা হল যে গ্রাফাইট সূক্ষ্ম যন্ত্রে ভালভাবে সাড়া দেয়, যা সংকীর্ণ চেম্বারের স্থানগুলির ভিতরে ইনস্টল করা উপাদানগুলির জন্য গুরুত্বপূর্ণ।

একই সময়ে, খালি গ্রাফাইটেরও সীমাবদ্ধতা রয়েছে। প্রতিক্রিয়াশীল প্রক্রিয়া গ্যাসের দীর্ঘমেয়াদী এক্সপোজার এবং বারবার তাপীয় সাইকেল চালানোর অধীনে, পৃষ্ঠটি ধীরে ধীরে হ্রাস পেতে পারে বা কণা তৈরি করতে পারে। এই কারণে, প্রলিপ্ত গ্রাফাইট কাঠামো এখন আধুনিক SiC এপিটাক্সি সিস্টেমে সাধারণত ব্যবহৃত হয়।

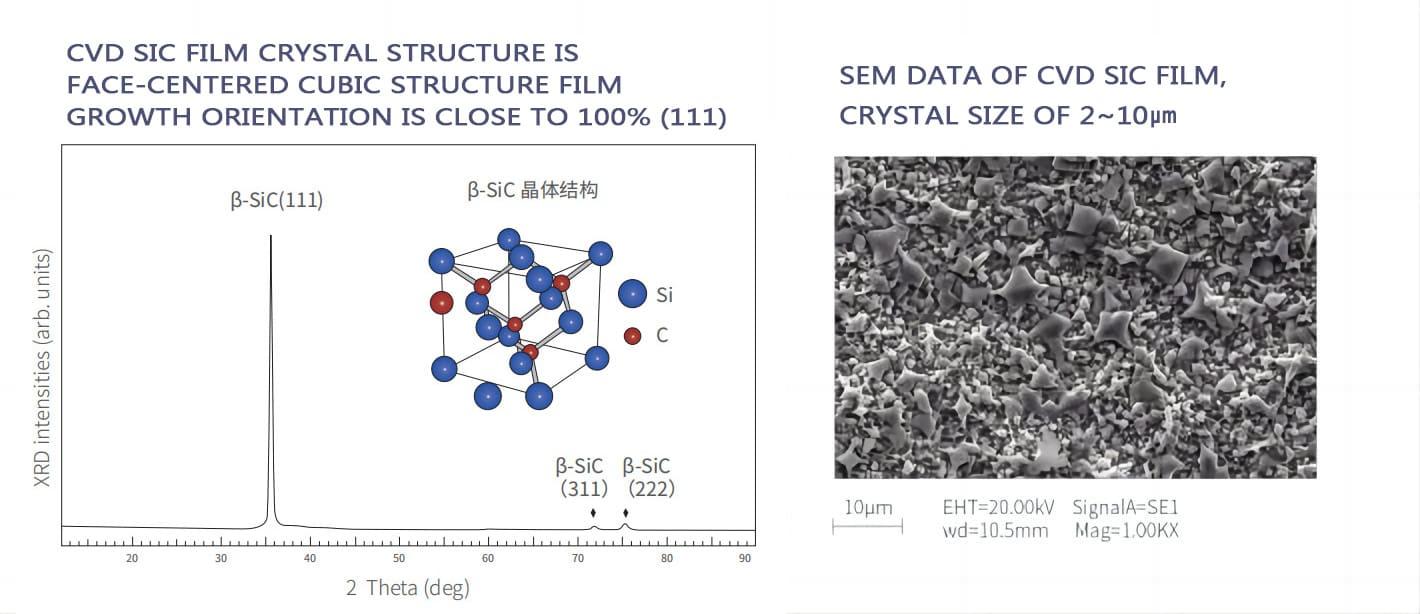

CVD SiC আবরণ ভূমিকা

সিভিডি SiC (রাসায়নিক বাষ্প জমা সিলিকন কার্বাইড) আবরণ ব্যাপকভাবে SiC এপিটাক্সি সিস্টেমে গ্রাফাইট চুল্লি উপাদানগুলিতে ব্যবহৃত হয়।

আবরণটি গ্রাফাইট পৃষ্ঠের উপর একটি ঘন প্রতিরক্ষামূলক স্তর গঠন করে, যা উন্নতিতে সাহায্য করে:

• জারা প্রতিরোধের
• পৃষ্ঠ বিশুদ্ধতা
• প্রতিরোধ পরিধান
• তাপ শক কর্মক্ষমতা
• প্রক্রিয়া স্থিতিশীলতা

SiC-কোটেড গ্রাফাইট উপাদানগুলি এখন সাধারণত পাওয়া যায়:

• সাসেপ্টর
• ওয়েফার বাহক
• চেম্বার লাইনার
• গ্যাস প্রবাহের উপাদান
• অর্ধচন্দ্র সমাবেশ

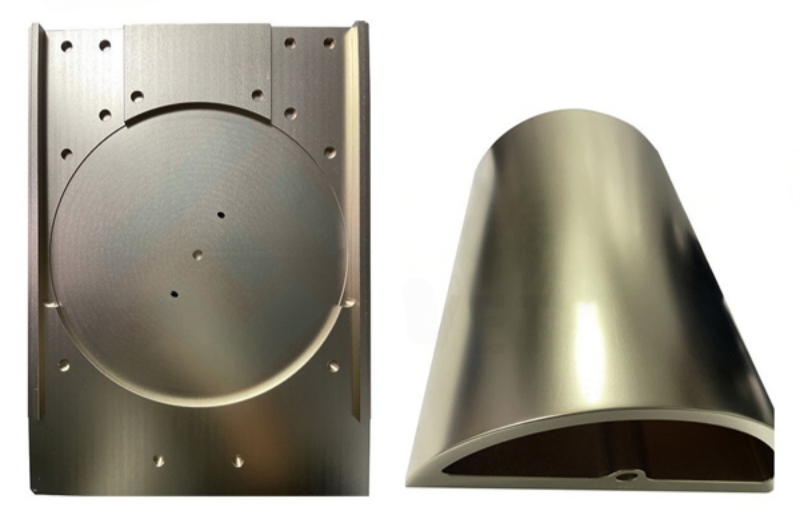

কেন আরো কোম্পানি TaC আবরণ অধ্যয়নরত হয়

সাম্প্রতিক বছরগুলিতে, TaC আবরণ উন্নত অর্ধপরিবাহী তাপীয় ক্ষেত্রের অ্যাপ্লিকেশনগুলিতে, বিশেষত উচ্চ-তাপমাত্রার SiC প্রক্রিয়াগুলিতে আরও মনোযোগ আকর্ষণ করতে শুরু করেছে।

একটি কারণ হল যে কিছু পরবর্তী প্রজন্মের ক্রিস্টাল গ্রোথ সিস্টেম এমন পরিস্থিতিতে কাজ করে যেখানে প্রচলিত আবরণ উপাদানগুলি দীর্ঘ প্রক্রিয়া চক্রের জন্য অধিক তাপীয় এবং রাসায়নিক চাপের সম্মুখীন হতে পারে।

ঐতিহ্যগত SiC আবরণের সাথে তুলনা করে, TaC সাধারণত অত্যন্ত উচ্চ তাপমাত্রায় শক্তিশালী রাসায়নিক স্থিতিশীলতা দেখায়। এই কারণে, গবেষক এবং সরঞ্জাম নির্মাতারা ভবিষ্যতে উচ্চ-তাপমাত্রা চুল্লি সিস্টেমের জন্য এর সম্ভাব্যতা মূল্যায়ন করতে চলেছেন।

চুল্লির চারপাশে তাপ নিরোধক উপকরণ

কাঠামোগত গ্রাফাইট অংশগুলি ছাড়াও, তাপ নিরোধক উপাদানগুলিও চুল্লির কার্যক্ষমতাকে দৃঢ়ভাবে প্রভাবিত করে।

সেমিকন্ডাক্টর সিস্টেম প্রায়ই ব্যবহার করে:

• নরম গ্রাফাইট অনুভূত
• অনমনীয় গ্রাফাইট অনুভূত
• PAN-ভিত্তিক কার্বন ফাইবার অনুভূত হয়েছে
• কার্বন যৌগিক নিরোধক উপকরণ

এই উপকরণগুলি তাপের ক্ষতি কমাতে এবং দীর্ঘ বৃদ্ধি চক্রের সময় স্থিতিশীল তাপমাত্রা বন্টন বজায় রাখতে সহায়তা করে।

আধুনিক SiC এপিটাক্সিতে চাহিদা বাড়ছে

যেহেতু SiC শিল্প 200 মিমি ওয়েফার প্ল্যাটফর্মের দিকে অগ্রসর হচ্ছে, অভ্যন্তরীণ চুল্লির উপাদানগুলি তাপীয় স্থিতিশীলতা, মাত্রিক নির্ভুলতা এবং দূষণ নিয়ন্ত্রণের জন্য ক্রমবর্ধমান কঠোর প্রয়োজনীয়তার সম্মুখীন হচ্ছে।

বৈদ্যুতিক যানবাহন, পুনর্নবীকরণযোগ্য শক্তি ব্যবস্থা এবং উচ্চ-ফ্রিকোয়েন্সি পাওয়ার ইলেকট্রনিক্সের দ্রুত বিকাশ SiC ওয়েফারের চাহিদাকে ত্বরান্বিত করছে।

যেহেতু ওয়েফারের আকার 4-ইঞ্চি থেকে 6-ইঞ্চি এবং 8-ইঞ্চি প্ল্যাটফর্মে বৃদ্ধি পায়, তাই চুল্লির উপাদানগুলিকে এর জন্য কঠোর প্রয়োজনীয়তা পূরণ করতে হবে:

• মাত্রিক নির্ভুলতা
• আবরণ অভিন্নতা
• তাপীয় স্থিতিশীলতা
• বিশুদ্ধতা নিয়ন্ত্রণ
• যান্ত্রিক নির্ভরযোগ্যতা

এমনকি হাফমুন অ্যাসেম্বলির মতো সহায়ক চেম্বারের উপাদানগুলি আরও প্রযুক্তিগতভাবে দাবিদার হয়ে উঠছে।

উপসংহার

হাফমুন একটি LPE প্রতিক্রিয়া চেম্বারের ভিতরে একটি অপেক্ষাকৃত সহজ গ্রাফাইট কাঠামো বলে মনে হতে পারে, তবে এটি চুল্লি অপারেশনের বিভিন্ন গুরুত্বপূর্ণ দিকগুলিতে অবদান রাখে, যার মধ্যে তাপীয় স্থিতিশীলতা, গ্যাস প্রবাহ সমন্বয় এবং যান্ত্রিক সহায়তা রয়েছে।

এর বিবর্তন সেমিকন্ডাক্টর উত্পাদনের বৃহত্তর প্রবণতাকেও প্রতিফলিত করে: উচ্চ তাপমাত্রা, পরিষ্কার প্রক্রিয়া, বৃহত্তর ওয়েফার এবং আরও উন্নত উপাদান প্রকৌশল।

যেহেতু SiC এপিটাক্সি প্রযুক্তির বিকাশ অব্যাহত রয়েছে, চুল্লির উপাদান এবং আবরণ প্রযুক্তি সম্ভবত আরও বেশি বিশেষায়িত এবং কর্মক্ষমতা-চালিত হয়ে উঠবে।
