সেমিকন্ডাক্টর এপিটাক্সিতে সিভিডি আবরণ: ইঞ্জিনিয়ারিং প্যারামিটার, SiC/TaC নির্বাচন এবং ব্যর্থতা নিয়ন্ত্রণ

লেখক | প্রকৌশলী Nickwu | ইঞ্জিনিয়ার, অ্যাডভান্সড ম্যাটেরিয়ালস ডিভিশন, ভেটেক সেমিকন্ডাক্টর


ভূমিকা: এপিটাক্সিতে, একটি প্রলিপ্ত গ্রাফাইট সাসেপ্টর চুল্লির তাপীয়, রাসায়নিক এবং দূষণ সীমার অংশ। এর মূল্য শুধুমাত্র আবরণের বেধে নয়, বরং সমাপ্ত অংশটি কতটা ধারাবাহিকভাবে ওয়েফারের তাপমাত্রা, পৃষ্ঠের স্থায়িত্ব এবং বৃদ্ধি এবং পরিচ্ছন্নতার চক্রের মাধ্যমে পুনরাবৃত্তিযোগ্যতা সংরক্ষণ করে।


1. এপিটাক্সি প্রক্রিয়ার সীমানা হিসাবে সিভিডি আবরণ


মূল উপসংহার: এমনকি অপরিবর্তিত তাপমাত্রা, চাপ এবং গ্যাস প্রবাহ, আবরণ রুক্ষতা, জমা, পকেট জ্যামিতি বা ইন্টারফেসের অবক্ষয় তাপ স্থানান্তর এবং পৃষ্ঠের রসায়নকে পরিবর্তন করতে পারে। তাই প্রলিপ্ত সাসেপ্টরকে একটি প্রক্রিয়া-সমালোচনামূলক চুল্লি উপাদান হিসাবে বিবেচনা করা উচিত, একটি প্যাসিভ ওয়েফার ধারক নয়।

সাধারণ বৃদ্ধির তাপমাত্রা লোডকে চিত্রিত করে: GaN MOCVD প্রায়ই 1000–1100°C এর কাছাকাছি চলে, Si epitaxy 1050–1200°C, এবং SiC এপিটাক্সি মোটামুটি 1500-1700°C। ওয়েফার তাপমাত্রা হিটার পাওয়ার প্লাস সাসেপ্টর জ্যামিতি, নির্গমন, পকেটের গভীরতা, ঘূর্ণন এবং গ্যাস প্রবাহের উপর নির্ভর করে।

প্ল্যানেটারি MOCVD পুরুত্ব, রচনা এবং ডোপিং অভিন্নতা উন্নত করতে ল্যামিনার প্রবাহ এবং একাধিক ক্যারিয়ার ঘূর্ণন ব্যবহার করে।


2. CVD SiC এবং TaC আবরণ পরামিতি


মূল উপসংহার: "100 μm আবরণ" একটি সম্পূর্ণ সেমিকন্ডাক্টর স্পেসিফিকেশন নয়৷ ঘনত্ব, বিশুদ্ধতা, মাইক্রোস্ট্রাকচার, রুক্ষতা, CTE, বেধ বন্টন, আনুগত্য এবং ত্রুটি নিয়ন্ত্রণকে একসাথে বিবেচনা করতে হবে, বিশেষ করে পকেট, প্রান্ত, গর্ত এবং ছায়াযুক্ত বৈশিষ্ট্য যেখানে স্থানীয় জমার পার্থক্য হতে পারে।


প্যারামিটার
CVD SiC
CVD TaC
ঘনত্ব
~3.2–3.21 গ্রাম/সেমি³
~14.3 গ্রাম/সেমি³
CTE
~4.3–4.5×10⁻⁶/K
~6.3×10⁻⁶/K
কঠোরতা
~40–42 জিপিএ
~2000 HK
পুরুত্ব
~100 μm সাধারণ
≥20 μm; ~35±10 μm
রুক্ষতা
~1–3 μm, প্রক্রিয়া নির্ভর
প্রক্রিয়া নির্ভর
বিশুদ্ধতা
>6N সম্ভব
গ্রেড নির্ভর

ইঞ্জিনিয়ারিং চেইন হল:

সিভিডি তাপমাত্রা / চাপ / গ্যাস অনুপাত → শস্য বৃদ্ধি → ঘনত্ব / রুক্ষতা / চাপ → আবরণ জীবন।

উচ্চ চাপ রুক্ষতা এবং ছিদ্রতা বৃদ্ধি করে, যখন অত্যধিক তাপমাত্রা মোটা কাঠামো তৈরি করে।


3. তাপীয় অভিন্নতা এবং রান-টু-রান পুনরাবৃত্তিযোগ্যতা


মূল উপসংহার: একটি আবরণ দৃশ্যমানভাবে খোসা ছাড়ানোর আগে প্রক্রিয়া-অগ্রহণযোগ্য হয়ে উঠতে পারে। পুরুত্বের প্রবাহ, মন্দা, জমা বা রুক্ষতা পরিবর্তন ওয়েফার-টু-সাসেপ্টর তাপ স্থানান্তর এবং নির্গমনকে পরিবর্তন করতে পারে, তাপমাত্রা বা রান-টু-রান ড্রিফ্ট তৈরি করতে পারে যখন উপাদানটি এখনও যান্ত্রিকভাবে অক্ষত থাকে।


ওয়েফার তাপ ভারসাম্য:

Qtotal = Qconduction + Qradiation + Qconvection

প্রলিপ্ত সাসেপ্টর উপাদান বৈশিষ্ট্য, পৃষ্ঠের অবস্থা এবং জ্যামিতির মাধ্যমে এই পদগুলিকে প্রভাবিত করে। পকেটের গভীরতা গুরুত্বপূর্ণ কারণ আবরণ নির্মাণ চূড়ান্ত ওয়েফার বসার জ্যামিতি পরিবর্তন করে।

একটি নামমাত্র 100 μm আবরণ যা একটি পকেটের চারপাশে পরিবর্তিত হয় তা স্থানীয় তাপীয় পথ এবং চূড়ান্ত মাত্রা উভয়ই পরিবর্তন করতে পারে। ছোট ভিন্নতা স্বয়ংক্রিয়ভাবে অ-অভিন্নতা সৃষ্টি করে না, তবে পোস্ট-লেপ পকেট গভীরতা একটি CTQ হওয়া উচিত।

উত্পাদনের সময়:

গ্রোথ ডিপোজিট + ক্লিনিং + থার্মাল সাইক্লিং → রুক্ষতা/এমিসিভিটি ড্রিফট → থার্মাল-বাউন্ডারি ড্রিফট → ওয়েফার-টেম্পারেচার ড্রিফট → গ্রোথ-রেট/কম্পোজিশন ড্রিফট।

উপাদানের জীবনকাল তাই প্রক্রিয়া সীমা দ্বারা সংজ্ঞায়িত করা উচিত - কেবল "কোন দৃশ্যমান ভাঙ্গন" দ্বারা নয়।


4. CVD SiC বনাম CVD TaC নির্বাচন


মূল উপসংহার: CVD SiC হল অনেক Si, GaN এবং SiC এপিটাক্সি অংশগুলির জন্য ব্যবহারিক বেসলাইন কারণ এর পরিপক্কতা, বিশুদ্ধতা এবং গ্রাফাইটের সাথে সামঞ্জস্যপূর্ণ। TaC আকর্ষণীয় হয়ে ওঠে যখন চরম তাপমাত্রা বা Si-সমৃদ্ধ রসায়ন SiC মন্দাকে যাচাইকৃত জীবনকাল-সীমাবদ্ধ প্রক্রিয়া করে তোলে।


প্রক্রিয়া উইন্ডো
শুরু পছন্দ
ইঞ্জিনিয়ারিং লজিক
সি এপিটাক্সি, ~1050–1200°C
CVD SiC
পরিপক্ক, পর্যাপ্ত মার্জিন
GaN MOCVD, ~1000–1100°C
CVD SiC
প্রতিষ্ঠিত ক্যারিয়ার পৃষ্ঠ
SiC এপিটাক্সি, ~1500–1700°C
SiC প্রথম; জীবন-সীমিত হলে TaC মূল্যায়ন করুন
উচ্চতর তীব্রতা
সিভিয়ার সি-রিচ অ্যাটাক
TaC মূল্যায়ন করুন
উচ্চতর অবাধ্য মার্জিন
>2000°C হট-জোন পরিষেবা
TaC দৃঢ়ভাবে বিবেচনা করা হয়
SiC স্থিতিশীলতা জীবনকে সীমিত করতে পারে

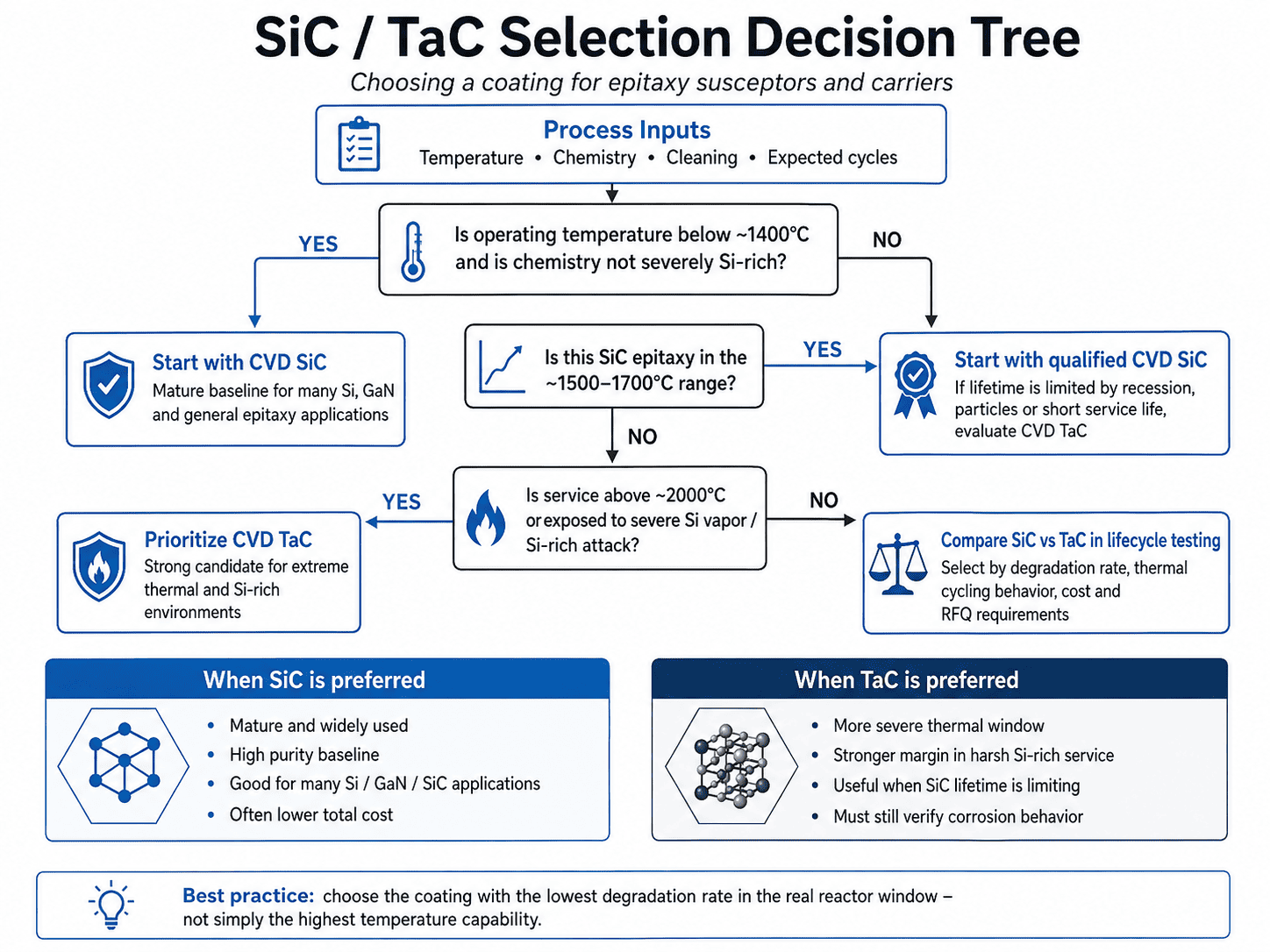

সিলেকশন ডিসিশন ট্রিটি <~1400°C এবং SiC রাসায়নিকভাবে সামঞ্জস্যপূর্ণ?

→ হ্যাঁ: যোগ্যতা সিভিডি SiC.

→ না: চালিয়ে যান।

~1500–1700°C এ SiC এপিটাক্সি?

→ প্রমাণিত SiC দিয়ে শুরু করুন। যদি মন্দা, কণা বা সংক্ষিপ্ত জীবন আয়ত্ত করে তবে TaC তুলনা করুন।

>2000°C বা তীব্র Si-বাষ্পের এক্সপোজার?

→ TaC মূল্যায়নকে অগ্রাধিকার দিন।

TaC রাসায়নিকভাবে অভেদ্য নয়। সিলিকন বাষ্পে 1973 K এ, CVD TaC TaSi₂/SiC বিক্রিয়া পণ্য তৈরি করে; ক্রমবর্ধমান Si এক্সপোজার ক্ষয় গভীরতা এবং রুক্ষতা বৃদ্ধি. নির্বাচন তাই বাস্তব চুল্লিতে অবক্ষয়ের হারের উপর ভিত্তি করে হওয়া উচিত, একা গলনাঙ্ক নয়।

SiC TaC Selection Decision Tree


5. সিভিডি আবরণ ব্যর্থতা প্রক্রিয়া



মূল উপসংহার: বেশিরভাগ প্রলিপ্ত-সাসসেপ্টর ব্যর্থতা মিলিত তাপীয় চাপ, ডিপোজিশন অ-অভিন্নতা, রাসায়নিক মন্দা এবং পরিষ্কার বা পরিচালনার ক্ষতি থেকে উদ্ভূত হয়। ব্যর্থতার বিশ্লেষণে দৃশ্যমান ত্রুটিটিকে এর মূল প্রক্রিয়ার সাথে এবং তারপরে ওয়েফার উপসর্গের সাথে "লেপ পিলিং" এ থামানোর পরিবর্তে লিঙ্ক করা উচিত।

ব্যর্থতা মোড
রুট মেকানিজম
প্রধান প্রক্রিয়া ঝুঁকি
মাইক্রোক্র্যাকিং
CTE অমিল + থার্মাল সাইক্লিং
গ্যাস প্রবেশ, কণা
ডিলামিনেশন
অবশিষ্ট স্ট্রেস / দুর্বল ইন্টারফেস
ফ্লেকিং
পিনহোল/পোরোসিটি
অসম্পূর্ণ ঘনত্ব
গ্রাফাইট এক্সপোজার
প্রান্ত চিপিং
স্ট্রেস/হ্যান্ডলিং
স্থানীয় কণা
রাসায়নিক মন্দা
উচ্চ-টি প্রতিক্রিয়াশীল রসায়ন
রুক্ষতা/নিঃসরণ প্রবাহ
জমা জমা
পরজীবী জমা
তাপ/প্রবাহ প্রবাহ


একটি দরকারী প্রথম অর্ডার তাপ-চাপ সম্পর্ক হল:

σ ≈ E × Δα × ΔT

যেখানে E হল আবরণ মডুলাস, Δα আবরণ/সাবস্ট্রেট CTE পার্থক্য এবং ΔT তাপীয় ভ্রমণ। এই কারণেই গ্রাফাইট CTE ম্যাচিং আবরণ বিশুদ্ধতার মতোই গুরুত্বপূর্ণ।

গভীর পকেট, গর্ত এবং খাঁজ বিভিন্ন অগ্রদূত পরিবহন পেতে পারে:

স্থানীয় পাতলা/ছিদ্রযুক্ত আবরণ → তাপ/রাসায়নিক আক্রমণ → গ্রাফাইট এক্সপোজার → ক্ষয় → কণা → ওয়েফার- ত্রুটি ঝুঁকি।

তাই একটি উপাদান যান্ত্রিক জীবনের শেষের আগে প্রক্রিয়ার শেষ-জীবনে পৌঁছাতে পারে।

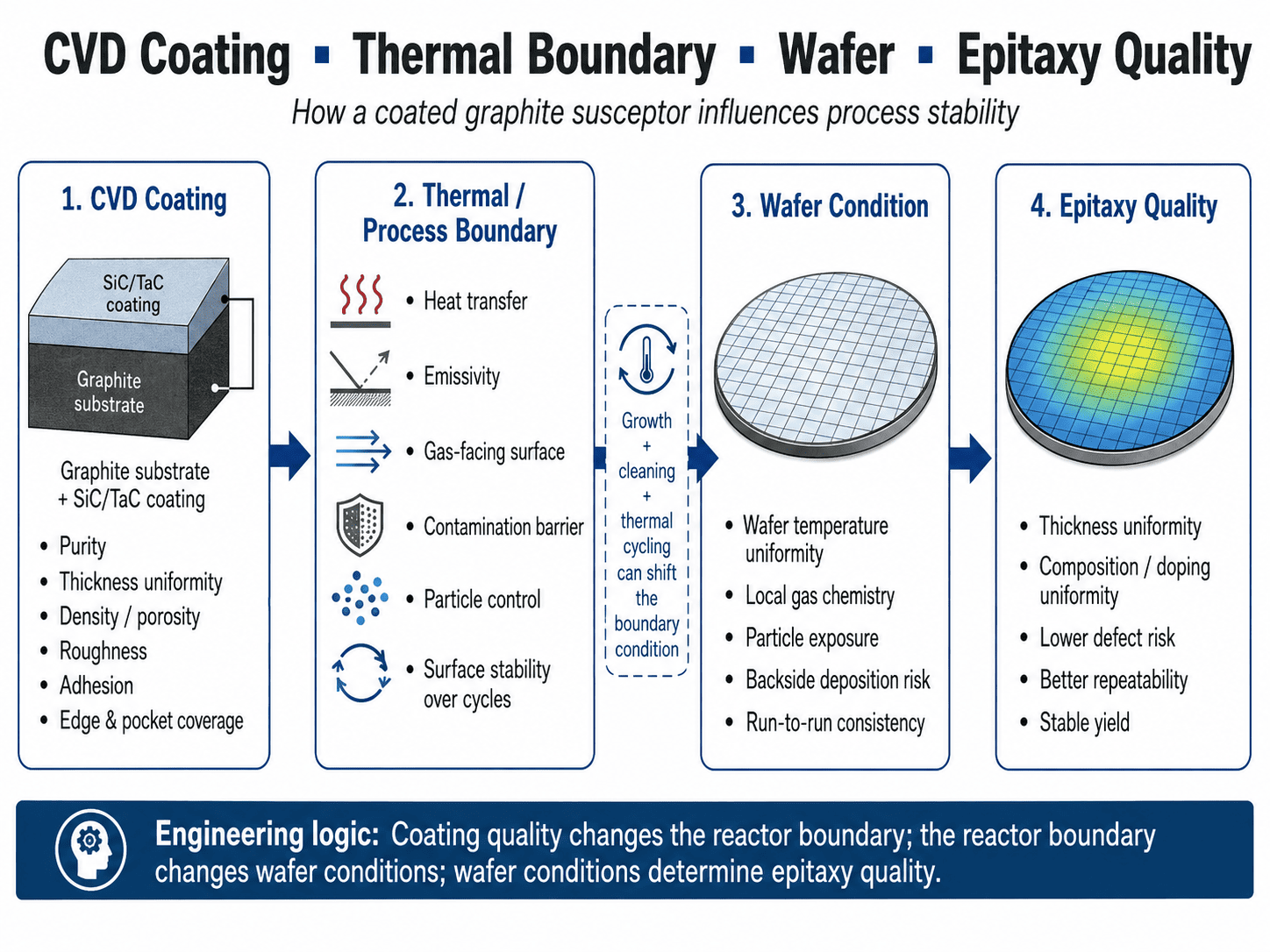

Engineering Mechanism Diagram from CVD Coating to Epitaxy Quality

6. যোগ্যতা এবং RFQ প্রয়োজনীয়তা


মূল উপসংহার: যোগ্যতাকে চুল্লির অবস্থাকে পরিমাপযোগ্য CTQ-তে রূপান্তর করতে হবে এবং সমাপ্ত জ্যামিতিতে যাচাই করতে হবে। শুধুমাত্র উপাদান সার্টিফিকেট অপর্যাপ্ত; লক্ষ্য হল পুনরাবৃত্তিযোগ্য আবরণের অখণ্ডতা, মাত্রা এবং তাপ/রাসায়নিক আচরণ প্রতিনিধি বৃদ্ধি এবং পরিচ্ছন্নতার চক্রের মাধ্যমে।

একটি ব্যবহারিক স্পেসিফিকেশন অন্তর্ভুক্ত করা উচিত:


  • উপাদান: গ্রাফাইট গ্রেড, বিশুদ্ধতা, CTE; আবরণ ফেজ এবং বিশুদ্ধতা.
  • আবরণ: বেধ, স্থানীয় সীমা, রুক্ষতা, পিনহোল/পোরোসিটির মানদণ্ড, আনুগত্য বা তাপ-চক্রের মানদণ্ড।
  • জ্যামিতি: আবরণের পরে পকেটের গভীরতা, সমতলতা/রানআউট, OD/ID, গর্ত এবং ঘূর্ণন-সম্পর্কিত CTQs।
  • প্রক্রিয়া: ওয়েফারের আকার, তাপমাত্রা, গ্যাস, চাপ, গরম/ঘূর্ণন মোড, পরিস্কার রসায়ন এবং প্রত্যাশিত চক্র।


প্রস্তাবিত চেকপয়েন্ট:

ইনকামিং → সংজ্ঞায়িত বৃদ্ধি চক্র → পরিচ্ছন্নতা → জীবনের শেষ।

এই চেকপয়েন্টগুলিকে কণা এবং ওয়েফার ডেটার সাথে সম্পর্কযুক্ত করা শুধুমাত্র ভিজ্যুয়াল পরিদর্শনের চেয়ে বেশি কার্যকর।


7. FAQ


CVD SiC কত পুরু হওয়া উচিত?

প্রায় 100 μm একটি দরকারী রেফারেন্স, একটি সর্বজনীন সর্বোত্তম নয়। জ্যামিতি, জারা ভাতা, চাপ এবং মাত্রিক সহনশীলতা লক্ষ্য নির্ধারণ করে।

মোটা আবরণ কি সবসময় দীর্ঘস্থায়ী হয়?

না। এটা জারা রিজার্ভ যোগ করে কিন্তু অবশিষ্ট স্ট্রেস এবং ডাইমেনশনাল শিফটও বাড়াতে পারে।

কেন SiC আবরণ খোসা?

সাধারণ অবদানকারীরা হল CTE অমিল, অবশিষ্ট চাপ, ইন্টারফেসের ত্রুটি, প্রান্ত জ্যামিতি, তাপীয় সাইক্লিং, রাসায়নিক আক্রমণ এবং পরিষ্কারের ক্ষতি।

কখন TaC SiC প্রতিস্থাপন করা উচিত?

যখন উচ্চ-তাপমাত্রা বা Si-সমৃদ্ধ আক্রমণ প্রভাবশালী SiC জীবনকালের সীমা হিসাবে প্রমাণিত হয় এবং TaC একটি ভাল জীবনচক্র ফলাফল দেয়।


উপসংহার


মূল উপসংহার: সিভিডি-কোটেড গ্রাফাইটকে এপিটাক্সি প্রক্রিয়ার অংশ হিসেবে যোগ্য হতে হবে। লক্ষ্যমাত্রা হল স্থিতিশীল তাপীয়, রাসায়নিক এবং মাত্রিক আচরণ উত্পাদন জুড়ে, জীবনের শেষ-জীবন শুধুমাত্র দৃশ্যমান ক্ষতির পরিবর্তে পরিমাপযোগ্য প্রক্রিয়া CTQ দ্বারা সংজ্ঞায়িত করা হয়।

ইঞ্জিনিয়ারিং চেইন হল:

গ্রাফাইট সাবস্ট্রেট → সিভিডি মাইক্রোস্ট্রাকচার → সমাপ্ত জ্যামিতি → তাপ/রাসায়নিক স্থিতিশীলতা → ওয়েফার পুনরাবৃত্তিযোগ্যতা।

ভাল প্রশ্নটি কেবল "লেপটি কতটা পুরু?" কিন্তু "পুনরায় বৃদ্ধি, পরিচ্ছন্নতা এবং তাপচক্রের পরে এই উপাদানটি কীভাবে আচরণ করবে এবং কোন পরিমাপযোগ্য সীমা তার জীবনের শেষকে সংজ্ঞায়িত করে?"


তথ্যসূত্র

[১] AIXTRON SE, প্ল্যানেটারি প্রিন্সিপল (MOCVD)।

[২] SGL কার্বন, SIGRAFINE® SiC আবরণ - উপাদান ডেটা।

[৩] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Graphite Substrates এর CVD-SiC আবরণে প্রক্রিয়া-কাঠামো-সম্পত্তির সম্পর্ক অধ্যয়ন।"

[৪] হাও কে. এট আল।, ভ্যাকুয়াম 241, 114677 (2025), "গ্রাফাইট সাবস্ট্রেটে সিভিডি TaC আবরণের সিলিকন বাষ্প প্ররোচিত জারা প্রক্রিয়া।"



প্রকৌশলী Nickwu এর CVD আবরণ এবং কার্বন-ভিত্তিক হট-জোন উপকরণগুলির R&D-এ 15 বছরের অভিজ্ঞতা রয়েছে৷ তিনি 8-ইঞ্চি SiC এপিটাক্সিতে ব্যবহৃত চীনের প্রথম TaC-কোটেড গ্রাফাইট উপাদানগুলির জন্য ব্যাপক উত্পাদন প্রবর্তনের প্রকল্পের নেতৃত্ব দেন। তিনি SiC ক্রিস্টাল বৃদ্ধির জন্য অসংখ্য হট-জোন ডিজাইন এবং ব্যর্থতা বিশ্লেষণ প্রকল্পে অংশগ্রহণ করেছেন এবং হট-জোন উপকরণ সম্পর্কিত সাতটি আবিষ্কারের পেটেন্ট ধারণ করেছেন।
