কিভাবে TaC আবরণ PVT অ্যাপ্লিকেশনে SiC ক্রিস্টাল বৃদ্ধি বাড়ায়

কিভাবে TaC আবরণ PVT অ্যাপ্লিকেশনে SiC ক্রিস্টাল বৃদ্ধি বাড়ায়

সিলিকন কার্বাইড (SiC) এখন বৈদ্যুতিক গাড়ির পাওয়ারট্রেন, পুনর্নবীকরণযোগ্য শক্তি রূপান্তরকারী এবং উচ্চ-ফ্রিকোয়েন্সি পাওয়ার মডিউলগুলিতে দেখা অগ্রগতির অনেকাংশকে আন্ডারপিন করে। ম্যানুফ্যাকচারিং ইকোনমিক্স এবং ডিভাইসের পারফরম্যান্স উভয়ই SiC স্ফটিক মাত্রা বৃদ্ধি, ব্যাচের ফলন বৃদ্ধি এবং ত্রুটিপূর্ণ জনসংখ্যা দমনের উপর নির্ভর করে। এই লক্ষ্যগুলি পূরণ করা সূক্ষ্ম-সুরক্ষিত প্রক্রিয়া রেসিপিগুলির চেয়ে বেশি দাবি করে। তাপীয় ক্ষেত্রের উপকরণগুলির অখণ্ডতা এবং দীর্ঘায়ু সমানভাবে নির্ণায়ক হয়ে ওঠে, বিশেষত শারীরিক বাষ্প পরিবহন (PVT) চুল্লিগুলির মধ্যে আক্রমনাত্মক অবস্থার কারণে।

গ্রাফাইট অংশগুলির জন্য পৃষ্ঠের প্রকৌশল বিকল্পগুলির মধ্যে, ট্যানটালাম কার্বাইড (TaC) এর রাসায়নিক বাষ্প জমা (CVD) পরিমাপযোগ্য ট্র্যাকশন অর্জন করেছে। এই আবরণটি কেবল স্তরটিকে রক্ষা করে না; এটি সক্রিয়ভাবে পৃষ্ঠের রসায়ন এবং উপাদানগুলির তাপীয় প্রতিক্রিয়া পরিবর্তন করে যা কঠোরতম পরিষেবা দেখতে পায়।

একটি PVT ফার্নেসের ভিতরে TaC আবরণ কী করে？

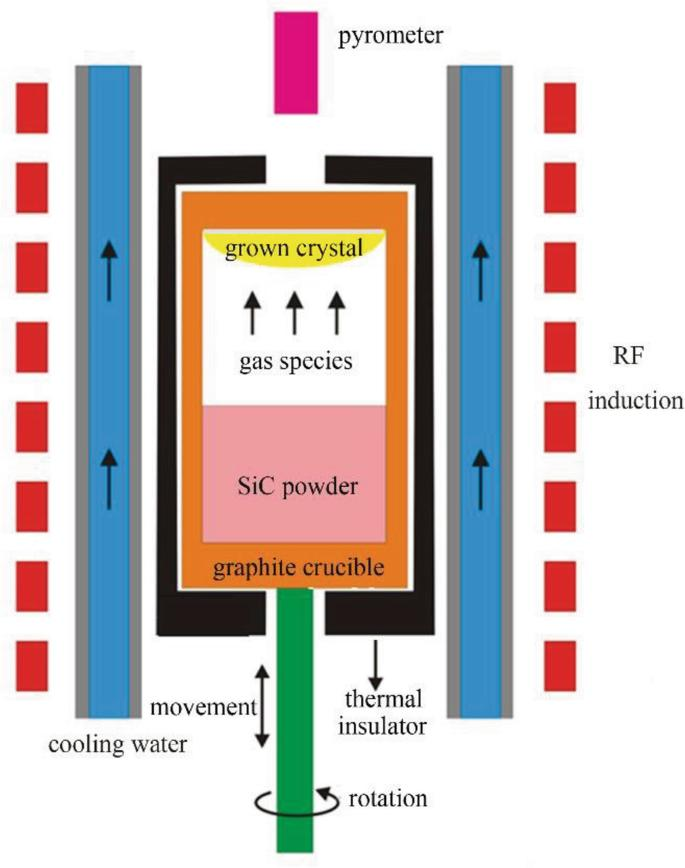

2,000 ডিগ্রি সেলসিয়াসের উপরে SiC ফিডস্টককে সাবলিমেটিং করে PVT বৃদ্ধি পায়। ফলস্বরূপ বাষ্পের প্রজাতিগুলি একটি শীতল বীজ স্ফটিকের দিকে যাত্রা করে, যেখানে ঘনীভবন এবং পুনঃক্রিস্টালাইজেশন ধীরে ধীরে বাউল তৈরি করে। একটি একক দৌড় শত ঘন্টা স্থায়ী হতে পারে। এই ব্যবধানে, প্রতিটি গ্রাফাইট পৃষ্ঠ - ক্রুসিবল দেয়াল, বীজ ধারক, গাইড রিংগুলি - ধ্রুবক সিলিকন সমৃদ্ধ বাষ্প, চরম তাপীয় গ্রেডিয়েন্ট এবং তাপ সম্প্রসারণের অমিল থেকে যান্ত্রিক চাপের সম্মুখীন হয়।

প্রতিরক্ষামূলক স্তর ছাড়া, গ্রাফাইট দুটি সমান্তরাল অবক্ষয় পথ অতিক্রম করে। একটি হল শারীরিক: পৃষ্ঠের ক্ষয় বাষ্প প্রবাহে সূক্ষ্ম কার্বন কণা নির্গত করে। অন্যটি হল রাসায়নিক: সিলিকন বাষ্প গ্রাফাইটের সাথে বিক্রিয়া করে উদ্বায়ী SiC বা অন্যান্য মধ্যবর্তী প্রজাতি তৈরি করে, যা উপাদান প্রাচীরকে ক্রমান্বয়ে পাতলা করে। উভয় পথই কার্বন ক্লাস্টার প্রবর্তন করে বা ক্রমবর্ধমান স্ফটিকের মধ্যে ধাতব অমেধ্যকে চিহ্নিত করে এবং উভয়ই ব্যয়বহুল ফার্নেস আসবাবের ব্যবহারযোগ্য জীবনকে ছোট করে।

CVD TaC আবরণ এই প্রক্রিয়াগুলিকে বাধা দেয়। আবরণ স্তরটি স্টোইচিওমেট্রিকভাবে নিয়ন্ত্রিত, পিনহোল-মুক্ত এবং গ্রাফাইট সাবস্ট্রেটের অনুগামী। এটি উচ্চ-তাপমাত্রার বাষ্পের কাছে একটি রাসায়নিকভাবে নিষ্ক্রিয় মুখ উপস্থাপন করে, তাই অন্তর্নিহিত গ্রাফাইট কখনই প্রতিক্রিয়াশীল পরিবেশের সাথে সরাসরি যোগাযোগ করে না। এই বিচ্ছেদ মৌলিকভাবে দূষণের গতিপথকে পরিবর্তন করে।

ক্রিস্টাল মানের উন্নতি পর্যবেক্ষণ করা হয়েছে

ক্রিস্টাল চাষীরা প্রায়ই রিপোর্ট করে যে TaC-কোটেড উপাদানগুলি কম কার্বন অন্তর্ভুক্তি এবং মাইক্রোপাইপ সমাপ্তির সাথে সম্পর্কযুক্ত। ব্যাখ্যাটি একাধিক রান জুড়ে একটি ধ্রুবক পৃষ্ঠের অবস্থা বজায় রাখার আবরণের ক্ষমতার মধ্যে রয়েছে। অনকোটেড গ্রাফাইট সময়ের সাথে সাথে পরিবর্তিত হয় - এর ছিদ্রতা বৃদ্ধি পায়, এর নির্গততা স্থানান্তরিত হয় এবং এর স্থানীয় তাপমাত্রা বন্টন প্রবাহিত হয়। এই ক্রমান্বয়ে পরিবর্তনগুলি অভিন্ন রেডিয়াল বৃদ্ধির জন্য প্রয়োজনীয় তাপীয় ক্ষেত্রের প্রতিসাম্যকে বিরক্ত করে।

একটি স্থিতিশীল তাপীয় ক্ষেত্র, বিপরীতভাবে, বীজ পৃষ্ঠে নিয়ন্ত্রিত ধাপ-প্রবাহ বৃদ্ধির জন্য প্রয়োজনীয় অক্ষীয় এবং রেডিয়াল তাপমাত্রা গ্রেডিয়েন্টগুলি সংরক্ষণ করে। TaC আবরণের সাথে, ক্রুসিবল অভ্যন্তরটি আরও বৃদ্ধি চক্রের উপর তার আসল জ্যামিতি এবং তাপ নির্গততা বজায় রাখে। ফলাফল হল দৌড় থেকে দৌড়ে ক্রিস্টাল মানের মেট্রিক্সের একটি কঠোর বন্টন, যা সরাসরি প্রতি বাউলে ব্যবহারযোগ্য ওয়েফারের ভগ্নাংশ বাড়ায়।

বর্ধিত উপাদান জীবনকাল এবং অপারেশনাল খরচ

TaC আবরণ জন্য অর্থনৈতিক ক্ষেত্রে প্রায়ই আজীবন বর্ধিত করা হয়. নির্দিষ্ট তাপমাত্রার প্রোফাইল এবং রানের সময়কালের উপর নির্ভর করে, 10-20 বৃদ্ধির পরে আনকোটেড আকারে গ্রাফাইট উপাদানগুলি প্রতিস্থাপনের প্রয়োজন হতে পারে। TaC-কোটেড সমতুল্য, নথিভুক্ত ফার্নেস অপারেশনগুলিতে, পরিমাপযোগ্য ওজন হ্রাস বা পৃষ্ঠের রুক্ষতা দেখানোর আগে নিয়মিতভাবে 2-3 গুণ পরিসেবা জীবন অর্জন করে।

এই স্থায়িত্বটি আবরণের উচ্চ গলনাঙ্ক (3,800°C এর বেশি) এবং কার্বন এবং সিলিকন উভয়ের জন্যই এর কম প্রসারণ সহগ থেকে উদ্ভূত হয়। এমনকি 2,200 ডিগ্রি সেলসিয়াসেও, আবরণ-সাবস্ট্রেট ইন্টারফেস জুড়ে ইন্টারডিফিউশন নগণ্য থাকে। থার্মাল সাইক্লিংয়ের অধীনে আবরণটি ছিটকে যায় না, ফ্লেক করে না বা ডিলামিনেট করে না, যদি CVD ডিপোজিশন প্যারামিটারগুলি সঠিকভাবে অপ্টিমাইজ করা হয়। উপাদান প্রতিস্থাপনের মধ্যে দীর্ঘ ব্যবধান কম ফার্নেস কুলডাউন-হিটআপ চক্র, টিয়ারডাউন এবং পুনরায় একত্রিত করার জন্য কম পরিশ্রম এবং উচ্চ-বিশুদ্ধ গ্রাফাইট স্টকের কম খরচে অনুবাদ করে।

সেমিকন্ডাক্টরদের জন্য বিশুদ্ধতা স্পেসিফিকেশন গুরুত্বপূর্ণ

ডিভাইস-গ্রেড SiC-এর জন্য, যন্ত্রাংশ-প্রতি-মিলিয়ন স্তরে ধাতব অমেধ্য ক্যারিয়ারের জীবনকাল এবং ব্রেকডাউন ভোল্টেজকে হ্রাস করতে পারে। তাই আবরণ নিজেই সেমিকন্ডাক্টর-সামঞ্জস্যপূর্ণ হতে হবে। উচ্চ-বিশুদ্ধতার অগ্রদূত থেকে প্রক্রিয়াকৃত CVD TaC 99.999841% এর নথিভুক্ত বিশুদ্ধতা অর্জন করে। এই চিত্রটি আনুষঙ্গিক নয়: এটি পূর্ববর্তী গ্যাস পরিশোধন, চুল্লির পরিচ্ছন্নতা, এবং জমা দেওয়ার পরে পরিচালনার উপর ইচ্ছাকৃত নিয়ন্ত্রণ প্রতিফলিত করে। এই বিশুদ্ধতা স্তরে, যেকোন ধাতব প্রজাতি যা আবরণ থেকে বাষ্প পর্যায়ে ছড়িয়ে পড়তে পারে তা সাধারণ বৃদ্ধির সময়কালের জন্য বিশ্লেষণাত্মক সনাক্তকরণ সীমার নীচে থাকে।

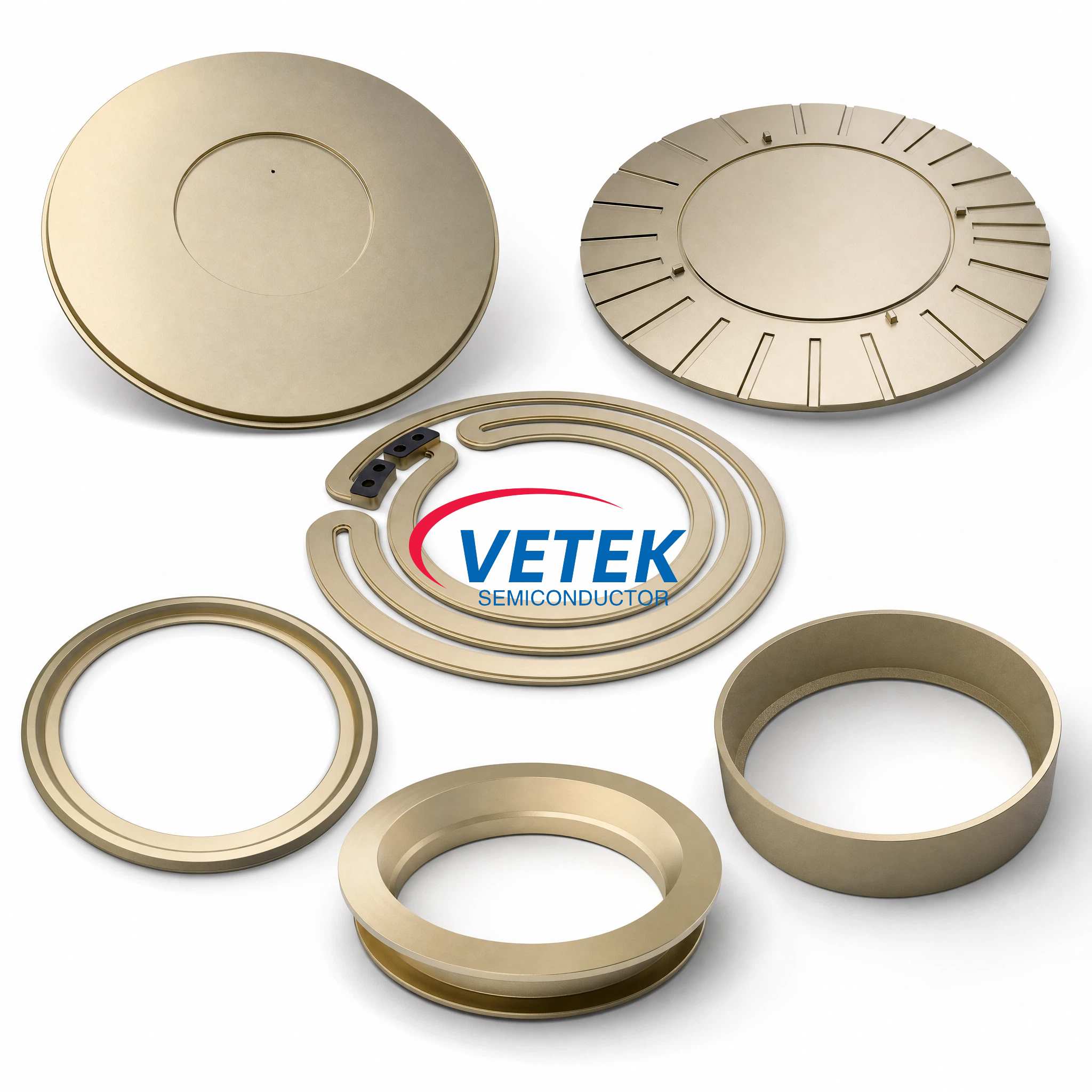

সাধারণত প্রলিপ্ত গ্রাফাইট অংশ

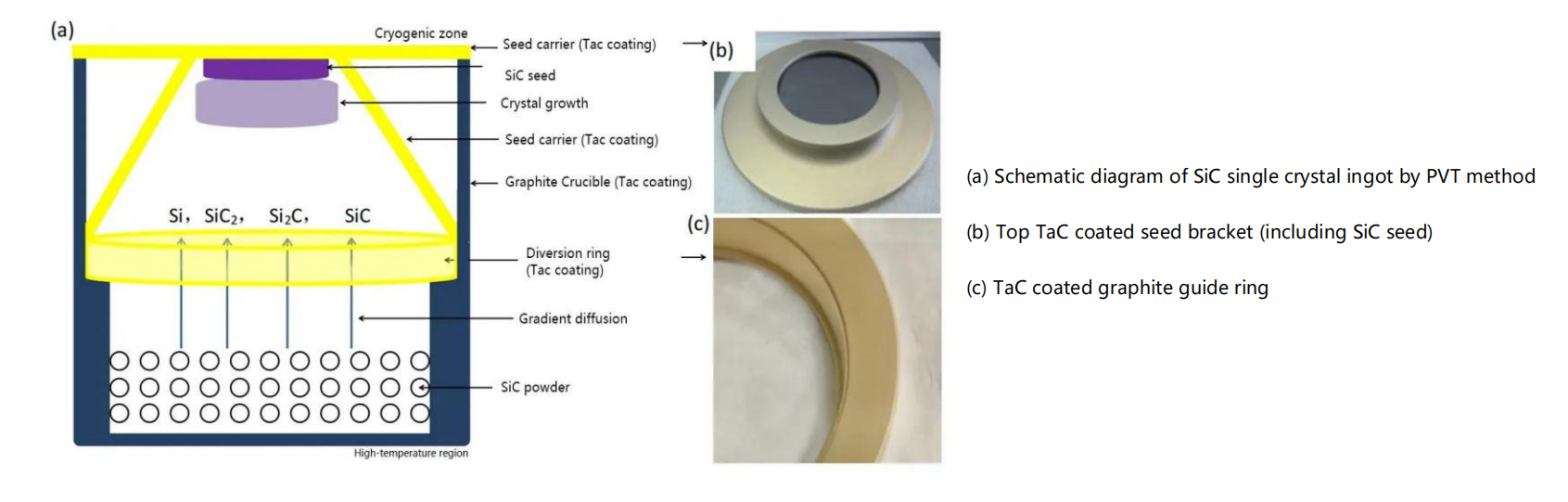

PVT তাপীয় ক্ষেত্রগুলিতে সাধারণত পাঁচ থেকে আটটি স্বতন্ত্র গ্রাফাইট উপাদান অন্তর্ভুক্ত থাকে যা TaC প্রয়োগ থেকে উপকৃত হতে পারে:

Crucibles, যাতে SiC সোর্স পাউডার থাকে এবং সর্বোচ্চ তাপমাত্রা বজায় রাখে।

বীজ ধারক, যা বীজ ক্রিস্টাল মাউন্ট করে এবং সুনির্দিষ্ট তাপীয় যোগাযোগের প্রয়োজন হয়।

গাইড রিং, যা বীজের দিকে বাষ্প প্রবাহের পথকে আকার দেয়।

ক্রুসিবল রিং এবং স্পেসার, যা উৎস এবং বীজের মধ্যে ব্যবধান নির্ধারণ করে।

নির্দিষ্ট ফার্নেস ডিজাইনে অতিরিক্ত নিরোধক ঢাল বা সমর্থন পোস্ট।

এই সমস্ত অংশ বা বেশিরভাগ অংশের আবরণ গরম অঞ্চল জুড়ে একটি সামঞ্জস্যপূর্ণ পৃষ্ঠের অবস্থা তৈরি করে, মিশ্র প্রলিপ্ত এবং আনকোটেড পৃষ্ঠের পরিবর্তে যা স্থানীয় তাপ বা রাসায়নিক অসামঞ্জস্য প্রবর্তন করতে পারে।

অন্যান্য জমা পদ্ধতির চেয়ে CVD কেন?

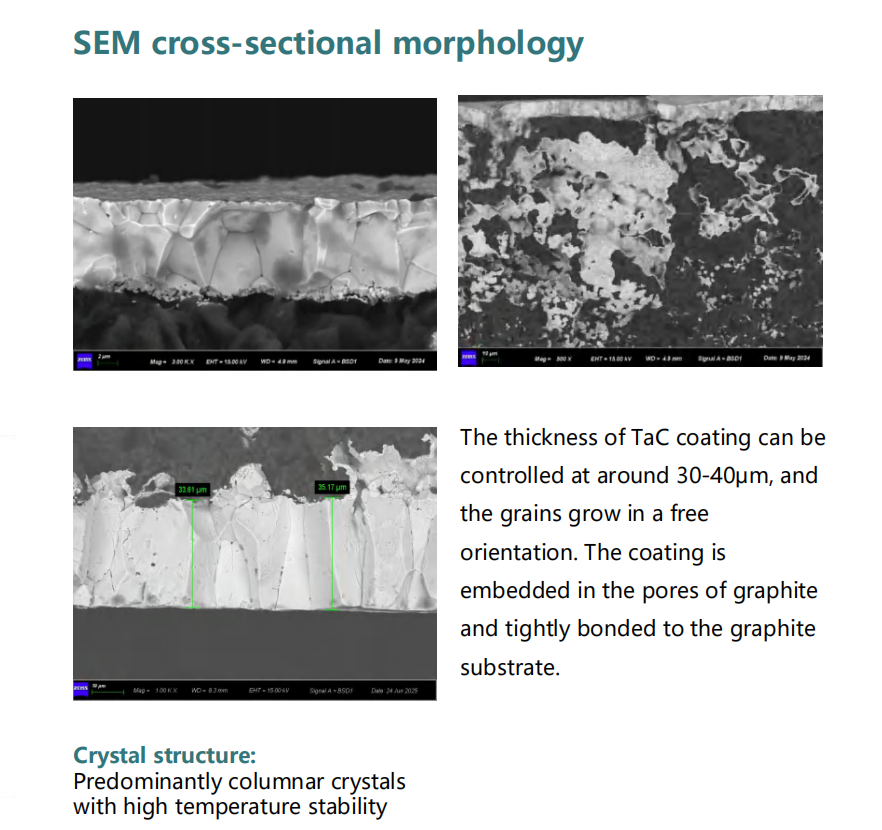

সমস্ত TaC আবরণ অভিন্নভাবে কাজ করে না। প্লাজমা স্প্রে বা প্যাক সিমেন্টেশন রুটগুলি পুরু স্তর তৈরি করে তবে উচ্চতর ছিদ্র, দুর্বল আনুগত্য এবং তাপীয় শকের অধীনে স্প্যালেশনের বেশি ঝুঁকি সহ। সিভিডি বাষ্প-পর্যায়ের অগ্রদূত থেকে আবরণ পরমাণু-পর-পরমাণু বৃদ্ধি করে নিজেকে আলাদা করে। এটি কয়েকটি মাইক্রোমিটারের ক্রম অনুসারে শস্যের আকার সহ সম্পূর্ণ ঘন মাইক্রোস্ট্রাকচার এবং বৃহৎ-ক্ষেত্রের উপাদান জুড়ে ±5 μm এর মধ্যে পুরুত্বের অভিন্নতা দেয়।

বেশিরভাগ PVT ক্রুসিবল এবং হোল্ডারের জন্য স্ট্যান্ডার্ড CVD TaC বেধ 30 ± 5 μm এ নির্দিষ্ট করা হয়েছে। বর্ধিত চক্র বা উচ্চতর সর্বোচ্চ তাপমাত্রায় চলমান চুল্লিগুলির জন্য, 40 μm পর্যন্ত কাস্টমাইজড বেধ প্রয়োগ করা যেতে পারে। মোটা আবরণ প্রসারণ বাধার দৈর্ঘ্য বাড়ায় কিন্তু ইন্টারফেসিয়াল স্ট্রেস এড়াতে গ্রাফাইট সাবস্ট্রেটের তাপীয় প্রসারণ গুণাঙ্কের সাথে সাবধানে মিলের প্রয়োজন - একটি ফ্যাক্টর যা CVD প্রক্রিয়া ডিজাইনে ভালভাবে চিহ্নিত করা হয়েছে।

দত্তক নেওয়ার জন্য ব্যবহারিক বিবেচনা

আনকোটেড থেকে TaC-কোটেড উপাদানে রূপান্তরের সুবিধাগুলি তাপমাত্রা নিয়ন্ত্রণে সামঞ্জস্যের পূর্বাভাস দেওয়া উচিত। আবরণটি পৃষ্ঠের নির্গমনকে পরিবর্তন করে, যা পাইরোমিটার রিডিং বা শক্তি-থেকে-তাপমাত্রার ক্রমাঙ্কনকে 20-50 ডিগ্রি সেলসিয়াসে পরিবর্তন করতে পারে। এই স্থানান্তরটি পূর্বাভাসযোগ্য এবং পুনরাবৃত্তিযোগ্য, তাই সঠিক তাপীয় সেটপয়েন্টগুলি পুনঃপ্রতিষ্ঠিত করার জন্য একটি ছোট ক্রমাঙ্কন রান যথেষ্ট। সেই প্রাথমিক ক্ষতিপূরণের পরে, প্রলিপ্ত সিস্টেম তার আনকোটেড কাউন্টারপার্টের তুলনায় রান জুড়ে আরও ধারাবাহিকভাবে আচরণ করে, প্রতি-রান টিউনিংয়ের প্রয়োজনীয়তা হ্রাস করে।

উপসংহার

PVT-ভিত্তিক SiC উৎপাদন গ্রাফাইট তাপীয় ক্ষেত্রের উপাদানগুলিতে অসাধারণ চাহিদা রাখে। CVD TaC আবরণ চারটি আন্তঃসংযুক্ত প্রভাবের মাধ্যমে এই চাহিদাগুলিকে সম্বোধন করে: এটি কার্বন কণার মুক্তিকে দমন করে, এটি সাবস্ট্রেটে সিলিকন আক্রমণকে অবরুদ্ধ করে, এটি বর্ধিত রান সিকোয়েন্সের উপর তাপীয় ক্ষেত্রের প্রতিসাম্য সংরক্ষণ করে এবং এটি উপাদান প্রতিস্থাপনের ব্যবধানকে দীর্ঘায়িত করে। এই ফলাফলগুলি সম্মিলিতভাবে স্ফটিক বিশুদ্ধতা উন্নত করে, প্রতি বাউলে ব্যবহারযোগ্য ফলন বাড়ায় এবং ভোগ্য অংশ থেকে প্রতি-ওয়েফার খরচ অবদান কমায়। যেহেতু SiC ওয়েফারের আকার 200 মিমি-এর দিকে চলে যায় এবং ত্রুটির ঘনত্বের প্রয়োজনীয়তা আরও শক্ত হয়, TaC-এর মতো ইঞ্জিনিয়ারড আবরণগুলি গ্রহণের ফলে উন্নত উত্পাদন লাইনে একটি বেসলাইন স্পেসিফিকেশনের বিকল্প থেকে প্রসারিত হতে পারে।
