কেন CVD TaC তৃতীয় প্রজন্মের সেমিকন্ডাক্টরে "উচ্চ-তাপমাত্রার আর্মার" আবরণ করছে

একটি SiC ক্রিস্টাল গ্রোথ ফার্নেসের অভ্যন্তরে পরিবেশটি সেমিকন্ডাক্টর উত্পাদনে সবচেয়ে কম ক্ষমাশীল: তাপমাত্রা 2400 °C অতিক্রম করে, হাইড্রোজেন এবং অ্যামোনিয়ার ঘনত্ব বেশি হয় এবং গ্রাফাইট উপাদানগুলি ক্রমাগত কণা ঝরানো এবং অমেধ্য মুক্তির ঝুঁকিতে থাকে। প্রক্রিয়া প্রকৌশলীরা দীর্ঘকাল ধরে একটি উপাদান সমাধানের সন্ধান করেছেন যা একই সাথে চরম তাপ, আক্রমনাত্মক রসায়ন এবং দূষণ সহ্য করতে পারে।

CVD ট্যানটালাম কার্বাইড (TaC) আবরণ শান্তভাবে সেই উত্তরে পরিণত হয়েছে — যার গলনাঙ্ক 3880°C, এচ রেট NH₃-এ মাত্র 0.2μm/hr এবং H₂-এ 0.1μm/hr, এবং ppb-এ পরিমাপ করা গুরুতর অশুদ্ধতার মাত্রা। যাইহোক, যা এটিকে সত্যিকারের বাধ্যতামূলক করে তোলে, উৎপাদন ফ্লোরে যা ঘটে তা হল: মাইক্রো-পাইপের ত্রুটির ঘনত্ব 90% এর বেশি কমে যায়, মোট ক্রিস্টাল অপরিষ্কার উপাদান 70% এর বেশি কমে যায় এবং প্রতিরোধ ক্ষমতা 2 থেকে 3 ফ্যাক্টর দ্বারা বৃদ্ধি পায়।
তাহলে ঠিক কিভাবে TaC আবরণ এটি অর্জন করে? এর কর্মক্ষমতা সুবিধা কোথা থেকে আসে? কোন বাস্তব-বিশ্বের অ্যাপ্লিকেশনে এটি সবচেয়ে বেশি মূল্য প্রদান করে? আর বাজার কোন দিকে যাচ্ছে? এই নিবন্ধটি পদ্ধতিগতভাবে প্রযুক্তিগত নীতি, মূল বৈশিষ্ট্য, মূল প্রয়োগের পরিস্থিতি এবং CVD TaC আবরণের শিল্প প্রবণতাগুলিকে অন্বেষণ করে।

1. CVD TaC আবরণ কি?

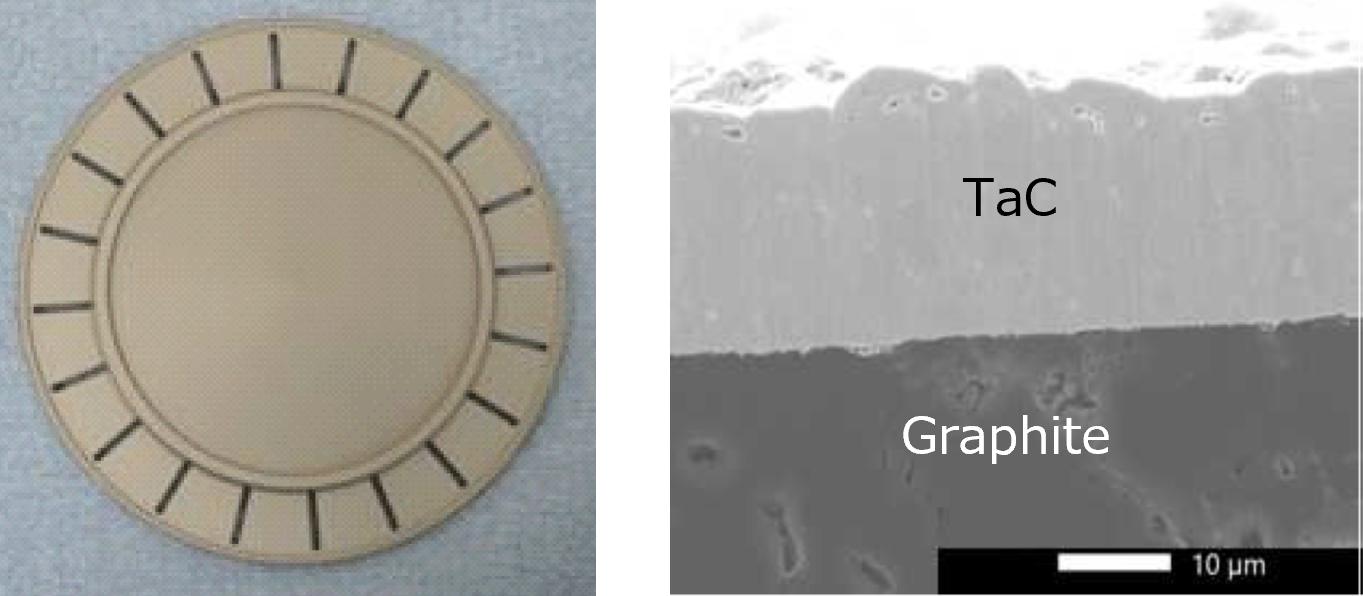

সারমর্মে, CVD TaC আবরণ হল ট্যানটালাম কার্বাইড (TaC)-এর একটি প্রতিরক্ষামূলক স্তর — একটি স্বতন্ত্র সোনালী-হলুদ চেহারা সহ একটি সিরামিক যৌগ — রাসায়নিক বাষ্প জমা ব্যবহার করে উচ্চ-বিশুদ্ধ গ্রাফাইট সাবস্ট্রেটগুলিতে জমা করা হয়। উপাদানটি নিজেই এমন বৈশিষ্ট্যগুলির সংমিশ্রণ নিয়ে আসে যা একসাথে খুঁজে পাওয়া কঠিন: 3880°C এর গলনাঙ্ক, 15-19 GPa-এর পরিসরে কঠোরতা, শক্তিশালী রাসায়নিক নিষ্ক্রিয়তা এবং ক্ষয় প্রতিরোধ ক্ষমতা যা আক্রমণাত্মক প্রক্রিয়া পরিবেশে ভালভাবে ধরে রাখে।

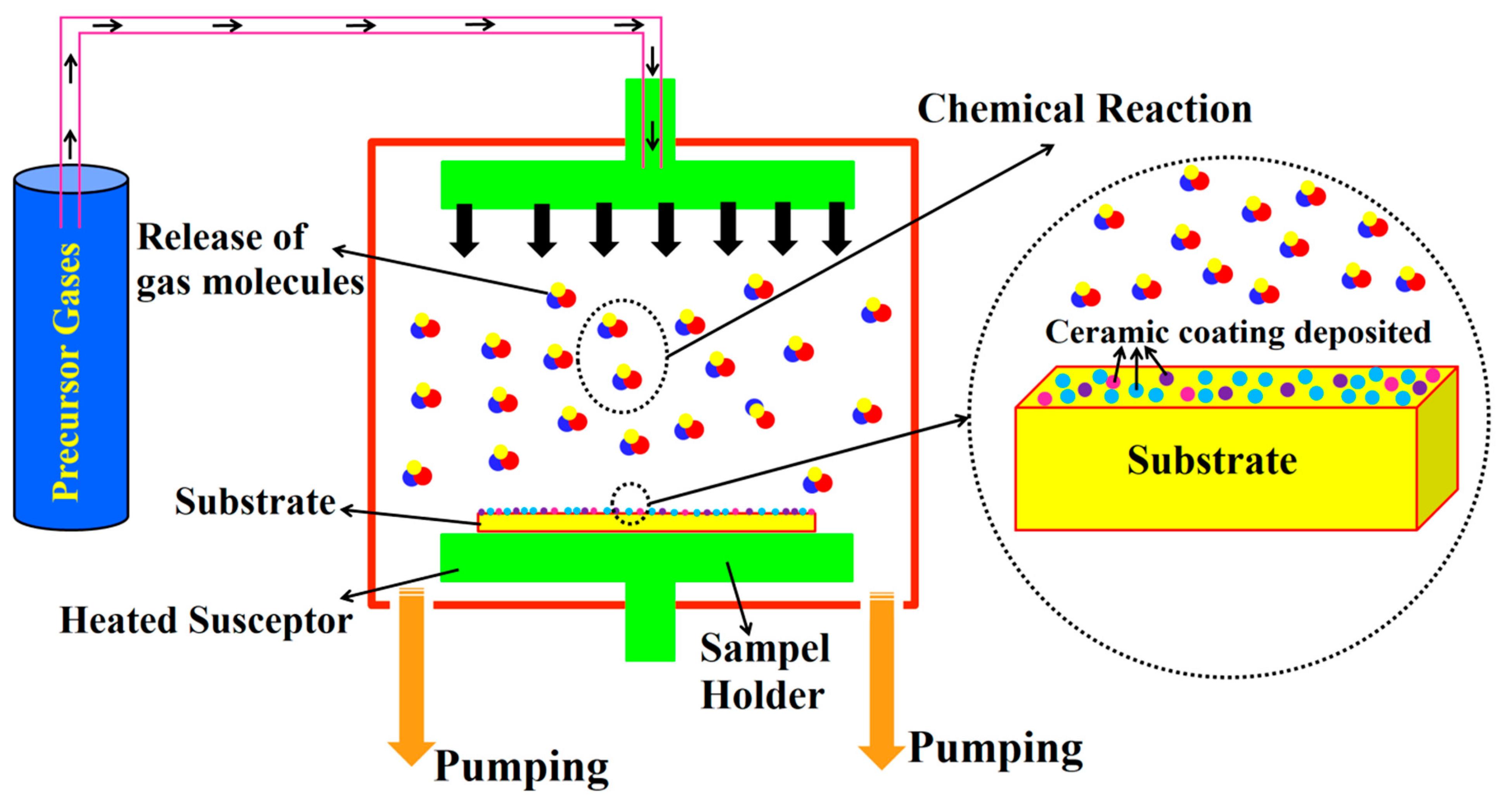

TaC আবরণ তৈরির বিভিন্ন উপায়ের মধ্যে, CVD হল সবচেয়ে পরিণত রুট। সাধারণ রেসিপি, বিস্তারিত হিসাবে, ট্যানটালাম পেন্টাক্লোরাইড (TaCl₅) এবং প্রোপিলিন (C₃H₆) দিয়ে শুরু হয় ট্যান্টালম এবং কার্বন অগ্রদূত, আর্গন এবং হাইড্রোজেন দ্বারা উত্তপ্ত চেম্বারে নিয়ে যাওয়া হয়। একবার বাষ্পীভূত TaCl₅ গ্রাফাইট পৃষ্ঠে পৌঁছে গেলে, এটি শোষণ করে এবং পচন এবং পুনর্মিলন প্রতিক্রিয়াগুলির একটি ক্রম অতিক্রম করে। যা গঠন করে তা কেবল একটি পৃষ্ঠের স্তর নয়, বরং একটি ঘন, ভাল-অনুসৃত আবরণ যা গলিত লবণ বা সল-জেল প্রক্রিয়াজাতকরণের মতো বিকল্প পদ্ধতির মাধ্যমে যা অর্জন করা যায় তার চেয়ে উল্লেখযোগ্যভাবে বেশি অভিন্ন এবং গঠনগতভাবে নিয়ন্ত্রণযোগ্য।

2. CVD TaC আবরণের মূল কর্মক্ষমতা সুবিধা

2.1 অত্যন্ত উচ্চ তাপ স্থিতিশীলতা
CVD TaC আবরণ 3880°C এ গলে যায়, তাই এটি 2200°C এর উপরেও গঠনগতভাবে সাউন্ড থাকে। এটি SiC ক্রিস্টাল গ্রোথ এবং MOCVD-এর মতো সেমিকন্ডাক্টর প্রসেসের চাহিদার জন্য এটিকে উপযুক্ত করে তোলে - এমন জায়গা যেখানে জিনিসগুলি খুব গরম হয়ে গেলে নিয়মিত SiC আবরণগুলি ক্ষয় করে।

2.2 অসামান্য রাসায়নিক জারা প্রতিরোধের
এই আবরণটি হাইড্রোজেন, অ্যামোনিয়া, ক্লোরাইড এবং সিলিকন বাষ্পের মতো ক্ষয়কারী গ্যাসের বিরুদ্ধে ভালভাবে ধরে রাখে। SiC আবরণের তুলনায়, এটি উচ্চ-তাপমাত্রার অর্ধপরিবাহী পরিবেশে গ্রাফাইটের অবক্ষয় এবং কণা দূষণ কমায়। ফলাফল? উন্নত প্রক্রিয়া স্থায়িত্ব এবং উচ্চ ওয়েফার ফলন।

2.3 ভাল যান্ত্রিক কঠোরতা এবং তাপ শক প্রতিরোধের
CVD TaC আবরণ শক্ত এবং গ্রাফাইট সাবস্ট্রেটের সাথে দৃঢ়ভাবে বন্ধন করে, তাই এটি ধীরে ধীরে পরিধান করে এবং তাপীয় শকগুলি সুন্দরভাবে পরিচালনা করে। এটি ক্র্যাকিং বা খোসা ছাড়াই বারবার দ্রুত গরম এবং ঠান্ডা করার চক্র নিতে পারে। এর অর্থ দীর্ঘতর উপাদান জীবন এবং দ্রুত প্রক্রিয়া র‌্যাম্প রেট।

2.4 অতি-উচ্চ বিশুদ্ধতা এবং অপবিত্রতা দমন
TaC আবরণে খুব কম অপরিচ্ছন্নতার মাত্রা রয়েছে এবং এটি একটি কঠিন প্রসারণ বাধা হিসাবে কাজ করে – এটি দূষিত পদার্থকে গ্রাফাইট সাবস্ট্রেটের বাইরে এবং বৃদ্ধির পরিবেশে স্থানান্তরিত হতে বাধা দেয়। এটি স্ফটিক ত্রুটিগুলি কাটাতে সাহায্য করে, অমেধ্যগুলিকে দূরে রাখে এবং SiC স্ফটিকগুলির গুণমান এবং প্রতিরোধ ক্ষমতা উভয়ই উন্নত করে।

3. CVD TaC আবরণের সাধারণ প্রয়োগের পরিস্থিতি

3.1 SiC একক ক্রিস্টাল গ্রোথ (PVT পদ্ধতি)
SiC একক স্ফটিকের PVT বৃদ্ধি প্রক্রিয়ায়, TaC আবরণ মূল গ্রাফাইট উপাদান যেমন ক্রুসিবল, গাইড রিং এবং বীজ ক্রিস্টাল হোল্ডারগুলিতে প্রয়োগ করা হয়। ফ্যান এট আল দ্বারা গবেষণা. ইঙ্গিত করে যে TaC আবরণ শুধুমাত্র শারীরিক সুরক্ষা প্রদান করে না, এর কম নির্গমন বৈশিষ্ট্যের মাধ্যমে, স্ফটিক বৃদ্ধির ইন্টারফেসে তাপমাত্রার গ্রেডিয়েন্টকে নিয়ন্ত্রণ করে, রেডিয়াল তাপমাত্রার অভিন্নতা উন্নত করে, SiC পরমানন্দ স্টোইচিওমেট্রি বজায় রাখে, অপরিচ্ছন্নতা স্থানান্তর দমন করে এবং শক্তি খরচ কমায়। মেং এট আল দ্বারা গবেষণা। জার্নাল অফ ক্রিস্টাল গ্রোথ-এ আরও নিশ্চিত করা হয়েছে যে ক্রিস্টাল ইনগটটি একটি TaC-কোটেড গ্রাফাইট রিলে রিং এবং গ্রাফাইট কাগজ সহ একটি ক্রুসিবল কাঠামো ব্যবহার করে বেড়েছে যা স্ফটিক নিখুঁততা এবং ইন্টারফেস আকারে উচ্চতর বৈশিষ্ট্যগুলি প্রদর্শন করে। প্রকৃত পরিমাপ দেখায় যে TaC-কোটেড ক্রুসিবলের সাথে জন্মানো ক্রিস্টাল ইঙ্গটগুলির ব্যাসের বিচ্যুতি হল ≤2%, এবং স্ফটিক পৃষ্ঠের সমতলতা (RMS) 40% দ্বারা উন্নত হয়েছে।

3.2 GaN/SiC এপিটাক্সিয়াল বৃদ্ধি

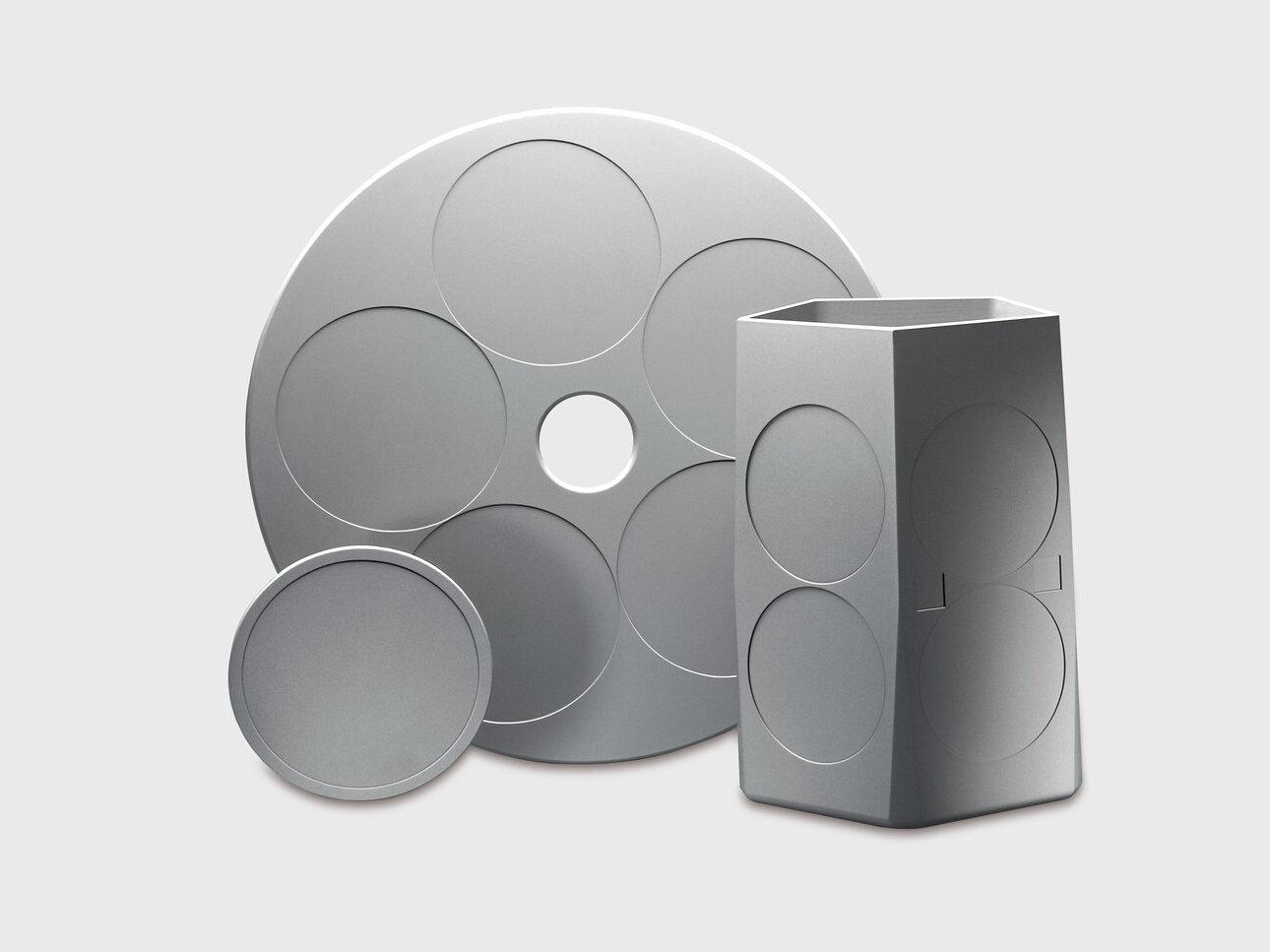

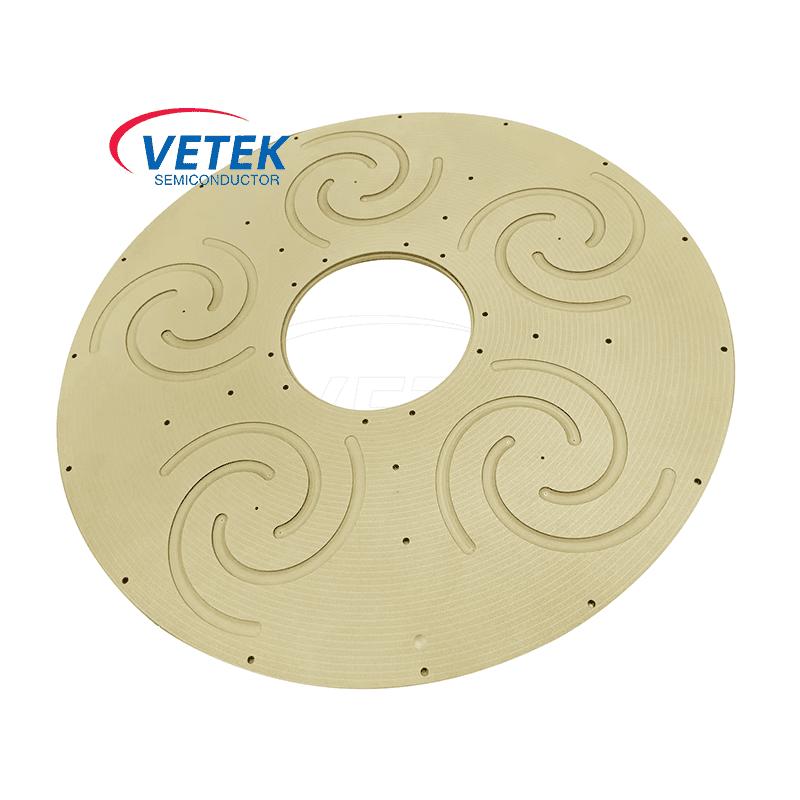

GaN এবং SiC এপিটাক্সির জন্য CVD প্রতিক্রিয়া চেম্বারে, TaC আবরণ ব্যাপকভাবে ওয়েফার ক্যারিয়ার, স্যাটেলাইট ডিস্ক, অগ্রভাগ এবং সেন্সরগুলির মতো উপাদানগুলিতে প্রয়োগ করা হয়। এই উপাদানগুলিকে উচ্চ-তাপমাত্রা এবং ক্ষয়কারী পরিবেশে দীর্ঘ সময়ের জন্য কাজ করতে হবে এবং TaC আবরণ উল্লেখযোগ্যভাবে তাদের পরিষেবা জীবন প্রসারিত করতে পারে এবং প্রক্রিয়ার ফলন উন্নত করতে পারে। Aixtron G5 এর মতো MOCVD সরঞ্জামগুলিতে, TaC আবরণ প্রক্রিয়ার স্থিতিশীলতা নিশ্চিত করার জন্য একটি মূল উপাদান হিসাবে প্রমাণিত হয়েছে।

3.3 MOCVD সিস্টেম হিটার

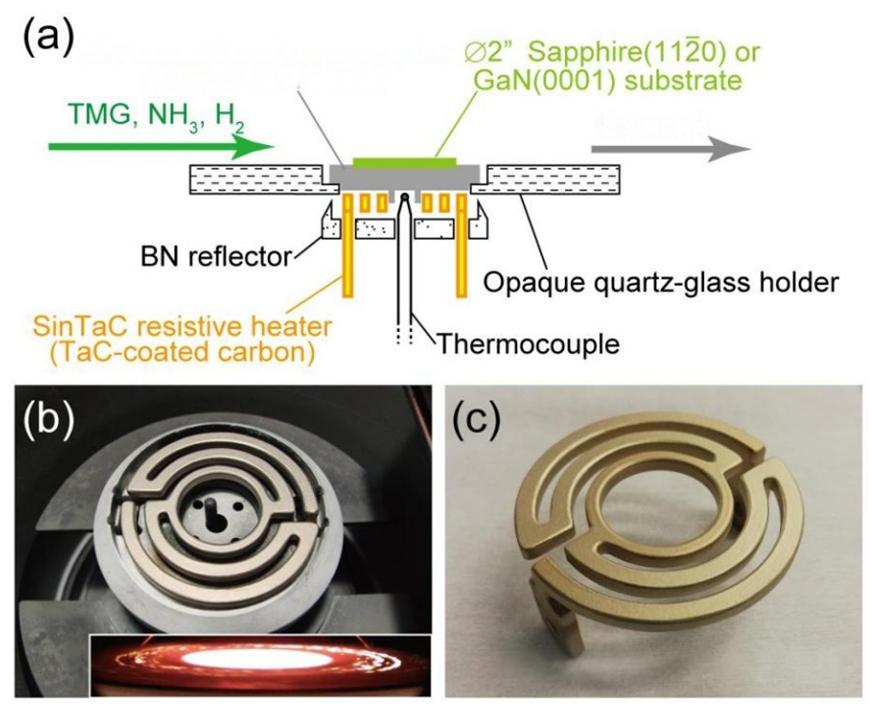

TaC-কোটেড গ্রাফাইট হিটার সফলভাবে MOCVD সিস্টেমে প্রয়োগ করা হয়েছে। প্রথাগত pBN-কোটেড হিটারের তুলনায়, TaC হিটারগুলি উত্তাপের ভাল দক্ষতা এবং অভিন্নতা প্রদান করে, শক্তি খরচ কমায় এবং, তাদের নিম্ন পৃষ্ঠ নির্গমনের কারণে (0.3), তাপ ক্ষেত্রের অখণ্ডতা উন্নত করতে সাহায্য করে। ফ্যান এট আল-এর গবেষণা অনুসারে, TaC আবরণের কম নির্গমন শুধুমাত্র স্ফটিক বৃদ্ধির জন্য তাপমাত্রার অভিন্নতাকে উন্নত করে না বরং GaN এপিটাক্সিয়াল ডিপোজিশনের গুণমানকেও উন্নত করে।

3.4 উচ্চ-তাপমাত্রার শিল্প অ্যাপ্লিকেশন
অর্ধপরিবাহী ক্ষেত্রের বাইরে, TaC আবরণ উচ্চ-তাপমাত্রার শিল্প উপাদানগুলির জন্যও ব্যবহার করা যেতে পারে যেমন রেজিস্ট্যান্স হিটিং উপাদান, ইনজেকশন অগ্রভাগ, ঢাল রিং এবং ব্রেজিং ফিক্সচার, তাপ প্রতিরোধ এবং জারা প্রতিরোধে এর ব্যাপক সুবিধাগুলি সম্পূর্ণরূপে ব্যবহার করে।

4. CVD TaC বনাম SiC আবরণ: কিভাবে চয়ন করবেন?

অর্ধপরিবাহী শিল্পে, গ্রাফাইট উপাদানগুলির জন্য CVD SiC এবং CVD TaC হল দুটি প্রধান ধারার প্রতিরক্ষামূলক আবরণ। পছন্দ নির্দিষ্ট প্রক্রিয়া তাপমাত্রা প্রয়োজনীয়তা উপর নির্ভর করে।

CVD SiC আবরণ:তাপ সম্প্রসারণের নিম্ন গুণাঙ্ক, ভাল কাঠামোগত স্থিতিশীলতা, এবং 1800 ডিগ্রি সেলসিয়াসের নিচের পরিবেশে খরচের সুবিধা, মাঝারি থেকে উচ্চ তাপমাত্রার পরিস্থিতিতে যেমন LED এপিটাক্সিয়াল ট্রে এবং মনোক্রিস্টালাইন সিলিকন এপিটাক্সিয়াল ট্রেতে ব্যাপকভাবে ব্যবহৃত হয়।

CVD TaC আবরণ:উচ্চতর তাপীয় স্থিতিশীলতা (SIC-এর জন্য গলনাঙ্ক 3880°C বনাম ~2700°C), শক্তিশালী রাসায়নিক জড়তা, বিশেষ করে অতি-উচ্চ-তাপমাত্রা এবং 2000°C-এর উপরে অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপযুক্ত, যেমন SiC একক ক্রিস্টাল বৃদ্ধি এবং GaN এপিটাক্সি।

সহজভাবে বললে:যখন প্রক্রিয়া তাপমাত্রা 1800 ডিগ্রি সেলসিয়াস অতিক্রম করে, বিশেষত যখন হাইড্রোজেন এবং অ্যামোনিয়ার মতো ক্ষয়কারী গ্যাস জড়িত থাকে, তখন TaC আবরণটি উচ্চতর পছন্দ।

5. বাজারের সম্ভাবনা এবং শিল্প প্রবণতা

SiC একক স্ফটিক বৃদ্ধি এবং এপিটাক্সির দ্রুত সম্প্রসারণ TaC আবরণগুলির চাহিদাকে তীব্রভাবে ঊর্ধ্বমুখী করে তুলছে। দুটি সাম্প্রতিক বাজার গবেষণা উল্লেখযোগ্য স্কেল-আপের দ্বারপ্রান্তে একটি বাজারকে নির্দেশ করে৷ QYResearch, তার গ্লোবাল TaC কোটিং মার্কেট আউটলুক, ইন-ডেপ্থ অ্যানালাইসিস এবং ফোরকাস্ট টু 2031-এ, 2024 গ্লোবাল ট্যান্টালম কার্বাইড লেপ মার্কেট প্রায় 45 মিলিয়ন ইউএসডি এবং প্রজেক্ট করে যে এটি 2031 সাল নাগাদ USD 142 মিলিয়নে পৌঁছাবে - একটি চক্রবৃদ্ধি বার্ষিক বৃদ্ধির হার 17.9%। গ্লোবাল ইনফো রিসার্চের পরিসংখ্যান একই পরিসরে ল্যান্ড করে, 2024 সালের বাজারের আনুমানিক পরিমাণ USD 47 মিলিয়ন এবং 2031 সালের মধ্যে USD 143 মিলিয়নে আরোহণের পূর্বাভাস দেওয়া হয়েছে, যা 17.5% এর CAGR-এ কাজ করে। এই পূর্বাভাসের মধ্যে সামঞ্জস্যতা আস্থা দেয় যে TaC আবরণ একটি টেকসই বৃদ্ধির পর্যায়ে প্রবেশ করছে।

কে এই বাজারে সরবরাহ করছে, এটি শীর্ষে মোটামুটি কেন্দ্রীভূত রয়েছে। মোমেন্টিভ টেকনোলজি, টোকাই কার্বন, এবং টয়ো তানসো একসাথে বিশ্বব্যাপী আয়ের প্রায় 76% অবদান রাখে [10]। ভৌগলিকভাবে, উত্তর আমেরিকা মোটামুটি 45% বাজার নিয়ে এগিয়ে আছে, যেখানে এশিয়া-প্যাসিফিক প্রায় 41% এর কাছাকাছি রয়েছে। তবে আঞ্চলিক ভারসাম্য পরিবর্তন হতে শুরু করেছে। চীনা নির্মাতারা ব্যবধান বন্ধ করার জন্য প্রচুর পরিমাণে বিনিয়োগ করছে, এবং VeTek সেমিকন্ডাক্টর একটি ক্ষেত্রে একটি ক্ষেত্রে: কোম্পানির CVD TaC আবরণের ক্ষমতা এখন 750 মিমি ব্যাসের মতো বড় উপাদানগুলিতে প্রসারিত হয়েছে, এটিকে সেই স্কেলে অংশগুলি পরিচালনা করতে সক্ষম খুব কম দেশীয় খেলোয়াড়দের মধ্যে স্থাপন করেছে।

সামনের দিকে তাকিয়ে, 8-ইঞ্চি SiC সাবস্ট্রেটগুলিতে সরানো তাপ ক্ষেত্রের অভিন্নতা এবং উত্পাদন সরঞ্জামগুলিতে আবরণ নির্ভরযোগ্যতার জন্য একটি উচ্চ বার সেট করছে। একা এই প্রবণতাটি আগামী বছরের জন্য ওয়েফার উত্পাদনে একটি কৌশলগত উপাদান হিসাবে TaC আবরণের ভূমিকাকে সিমেন্ট করতে পারে।

6. VeTek সেমিকন্ডাক্টরের TaC আবরণ প্রযুক্তি

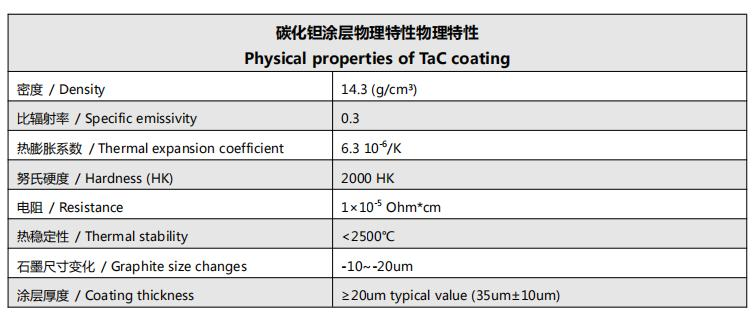

ডেটা উত্স: VeTek সেমিকন্ডাক্টর পণ্য প্রযুক্তিগত বিশেষ উল্লেখ

VeTek-এর CVD TaC আবরণে ভাল তাপমাত্রার স্থিতিশীলতা, অতি-উচ্চ বিশুদ্ধতা, H₂/NH₃/SiH₄/Si জারা প্রতিরোধ, শক্তিশালী তাপীয় শক প্রতিরোধ, গ্রাফাইট সাবস্ট্রেটের উচ্চ আনুগত্য এবং অভিন্ন আবরণ কভারেজ রয়েছে। এটি ইন্ডাকশন হিটিং সাসেপ্টর, রেজিস্ট্যান্স হিটিং এলিমেন্ট এবং থার্মাল শিল্ডিং পার্টসের মতো মূল উপাদানগুলিতে প্রয়োগ করা যেতে পারে। কোম্পানির গ্রাফাইট, সিরামিক, বা অবাধ্য ধাতব সাবস্ট্রেট উপাদান তৈরির জন্য উন্নত মেশিনিং ক্ষমতা রয়েছে এবং SiC বা TaC সিরামিক আবরণের ওয়ান-স্টপ ইন-হাউস প্রক্রিয়াকরণের পাশাপাশি গ্রাহকের সরবরাহকৃত অংশগুলির জন্য আবরণ পরিষেবা সরবরাহ করে।

7. উপসংহার

যেহেতু তৃতীয় প্রজন্মের সেমিকন্ডাক্টর শিল্প বড় আকারের (8-ইঞ্চি), উচ্চ শক্তির ঘনত্ব এবং কম খরচের দিকে ত্বরান্বিত হচ্ছে, উত্পাদন প্রক্রিয়াগুলিতে উপাদান কর্মক্ষমতার চাহিদা ক্রমশ কঠোর হয়ে উঠছে। এর অত্যন্ত উচ্চ গলনাঙ্ক, অসামান্য রাসায়নিক নিষ্ক্রিয়তা এবং চমৎকার যান্ত্রিক বৈশিষ্ট্য সহ, CVD TaC আবরণ 2000°C এর উপরে উচ্চ-তাপমাত্রা সেমিকন্ডাক্টর প্রক্রিয়াগুলির জন্য "সোনার মান" হয়ে উঠছে। SiC একক স্ফটিক বৃদ্ধি থেকে GaN এপিটাক্সি পর্যন্ত, MOCVD হিটার থেকে ওয়েফার ক্যারিয়ার পর্যন্ত, TaC আবরণ সেমিকন্ডাক্টর উত্পাদনের জন্য একটি অপরিহার্য উপাদান ভিত্তি প্রদান করে।

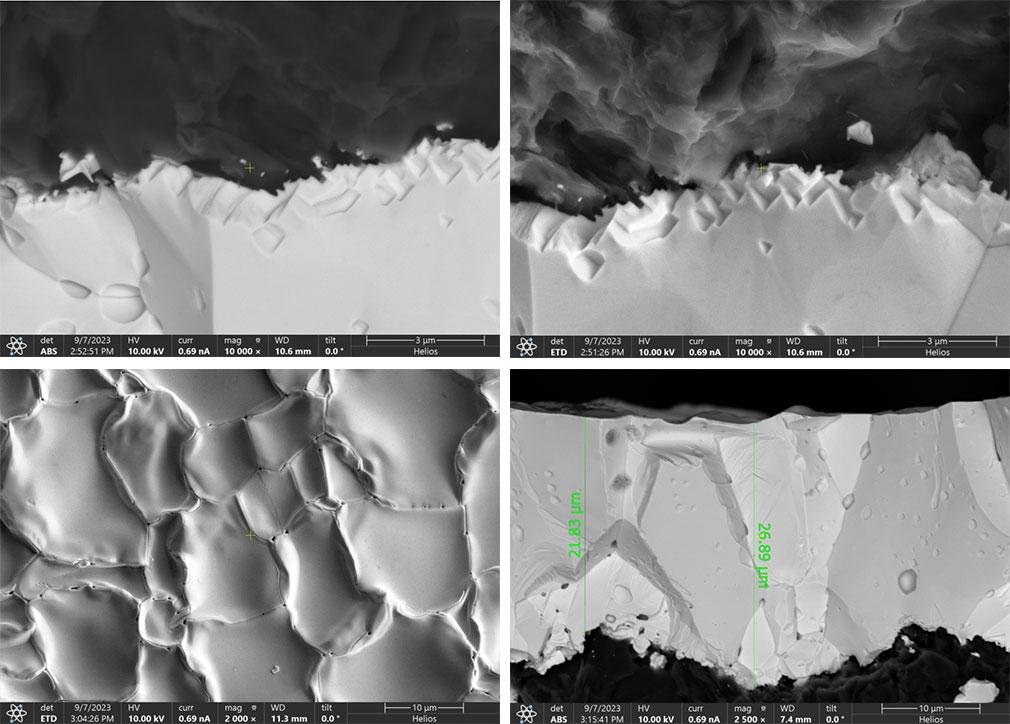

VeTek সেমিকন্ডাক্টর ক্রমাগত R&D বিনিয়োগ এবং প্রযুক্তিগত পুনরাবৃত্তির মাধ্যমে বিশ্বব্যাপী গ্রাহকদের উচ্চ-মানের CVD TaC আবরণ পণ্য এবং কাস্টমাইজড সমাধান প্রদান করতে প্রতিশ্রুতিবদ্ধ। আপনার যদি বিশদ প্রযুক্তিগত ডেটা, SEM ক্রস-সেকশন বিশ্লেষণ, বা কাস্টম অঙ্কন মূল্যায়নের প্রয়োজন হয়, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন।

তথ্যসূত্র

[১] সান, জে., ঝাং, প্র. এবং লি, এক্স. (2021)।কার্বন পদার্থের উপর ট্যানটালাম কার্বাইড আবরণ নিয়ে গবেষণার অগ্রগতি। পদার্থ বিজ্ঞানে অগ্রগতি।(সায়েন্স ডাইরেক্ট এ উপলব্ধ)

[২] কিম, ডি.ওয়াই., এবং অন্যান্য। (2016)।TaCl₅-C₃H₆-Ar-H₂ সিস্টেম থেকে ট্যানটালাম কার্বাইডের রাসায়নিক বাষ্প জমা। কোরিয়ান সিরামিক সোসাইটির জার্নাল, 53(6), 597-603।

[৩] মা, প্র., হু, আর., লিউ, এক্স., ইয়াং, এস., লু, এক্স., লিউ, ডি., … গাও, পি. (2026)।বিভিন্ন কঠোর অবস্থার অধীনে গ্রাফাইট-ভিত্তিক TaC আবরণগুলির মাইক্রোস্ট্রাকচার এবং যান্ত্রিক বৈশিষ্ট্যগুলির বিবর্তনের উপর অধ্যয়ন করুন। জার্নাল অফ অ্যালয়স অ্যান্ড কম্পাউন্ডস, 1061. doi:10.1016/j.jallcom.2026.187440

[৪] ফ্যান, ডব্লিউ., কু, এইচ., চ্যাং, এস. আই., এট আল। (2019)।SiC PVT প্রক্রিয়া নিয়ন্ত্রণ এবং ক্রিস্টাল মানের উপর TaC আবরণের প্রভাবের উপর গবেষণা। যৌথ গবেষণা তথ্য,ডং-ইউই বিশ্ববিদ্যালয়, দক্ষিণ কোরিয়া।

[৫] মেং, জে., এট আল। (2022)।বড় আকারের SiC একক স্ফটিক বৃদ্ধির জন্য ক্রুসিবল কাঠামো অপ্টিমাইজ করে বৃদ্ধির মানের নিয়ন্ত্রণ। জার্নাল অফ ক্রিস্টাল গ্রোথ,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[৬] QYResearch. (2025)।গ্লোবাল TaC লেপ মার্কেট আউটলুক, গভীরতা বিশ্লেষণ এবং 2031 এর পূর্বাভাস।
