সাবস্ট্রেট বনাম এপিটাক্সি: সেমিকন্ডাক্টর উৎপাদনে মূল ভূমিকা

ভূমিকা: আধুনিক চিপসের দুটি স্তম্ভ

একটি উন্নত চিপ কীভাবে উচ্চ-গতির গণনা এবং উচ্চ-পাওয়ার আউটপুট অর্জন করে তা সত্যিকারভাবে বোঝার জন্য, আমাদের অবশ্যই এর ভৌত কাঠামোর দুটি মৌলিক স্তম্ভ-সেমিকন্ডাক্টর সাবস্ট্রেট এবং এপিটাক্সিয়াল বৃদ্ধি প্রক্রিয়ার মধ্যে অনুসন্ধান করতে হবে।

সহজভাবে বলতে গেলে, সাবস্ট্রেট যান্ত্রিক সমর্থন এবং তাপ অপচয়ের জন্য "ভিত্তি" প্রদান করে, যখন এপিটাক্সিয়াল স্তরটি "সক্রিয় কার্যকরী স্তর" সেই "ভিত্তি" এর উপর যত্ন সহকারে নির্মিত। যদিও দুটি পদ শুধুমাত্র একটি অক্ষর দ্বারা পৃথক, তবে তাদের উপাদান গঠন, বানোয়াট প্রক্রিয়া এবং কার্যকরী ভূমিকাতে মৌলিক পার্থক্য রয়েছে। এই নিবন্ধটি পদ্ধতিগতভাবে তাদের প্রযুক্তিগত পার্থক্য, মূল পরামিতি এবং চূড়ান্ত ডিভাইসের কার্যকারিতার উপর নিষ্পত্তিমূলক প্রভাবের রূপরেখা দেবে।

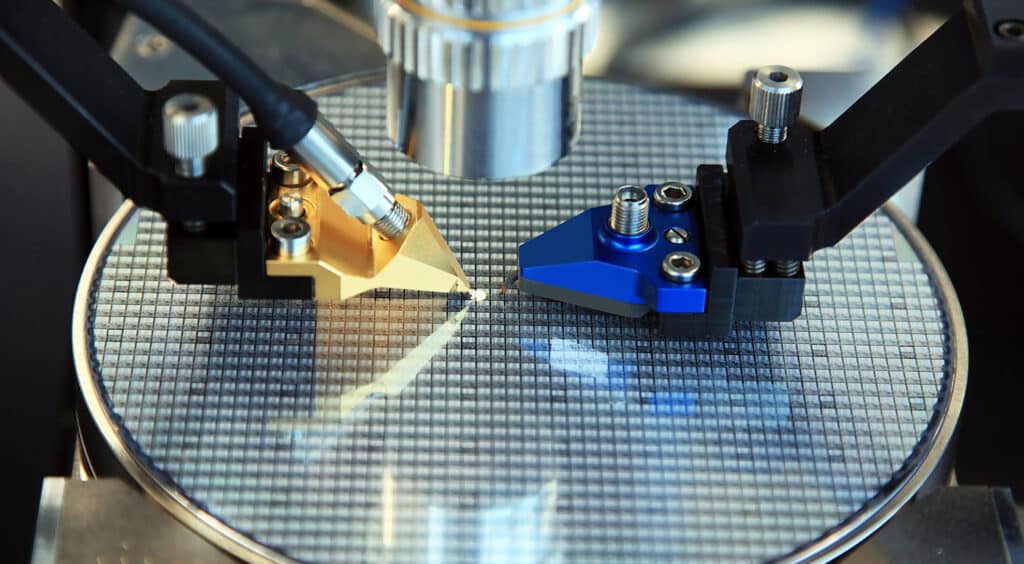

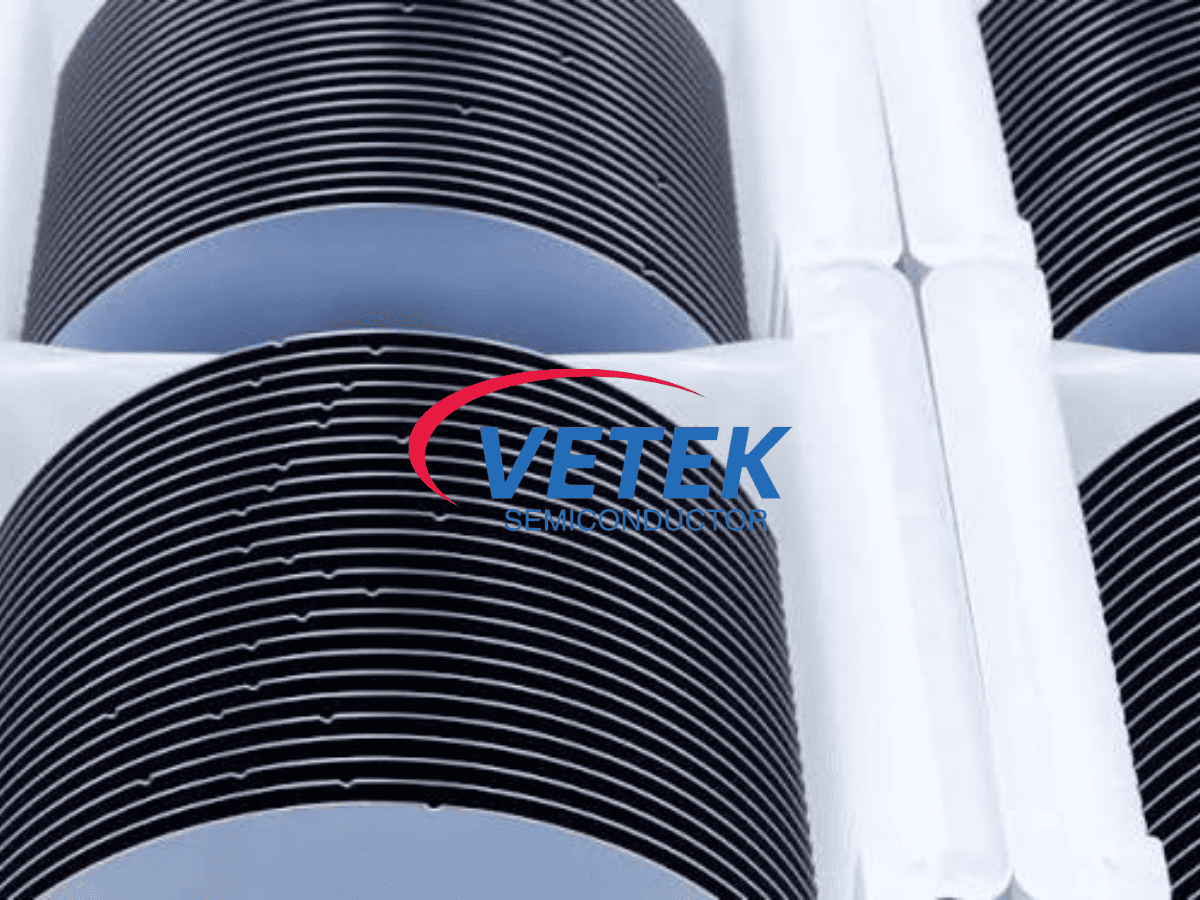

I. সেমিকন্ডাক্টর সাবস্ট্রেট কি?

[এই বিভাগের মূল উপসংহার]: একটি সেমিকন্ডাক্টর সাবস্ট্রেট ডিভাইসের "কঙ্কাল" এবং "তাপ সিঙ্ক" হিসাবে কাজ করে। উচ্চ-বিশুদ্ধতা একক-ক্রিস্টাল সিলিকন (Si) ভোক্তা বাজারে আধিপত্য বিস্তার করে, যখন সিলিকন কার্বাইড (SiC), এর উচ্চ তাপ পরিবাহিতা 4.9 W/cm·K, বৈদ্যুতিক যানবাহন এবং উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনের জন্য একটি অপরিহার্য পছন্দ হয়ে উঠেছে।

সেমিকন্ডাক্টর সাবস্ট্রেটগুলি প্রায় সমস্ত সেমিকন্ডাক্টর ডিভাইসের কাঠামোগত এবং তাপীয় ভিত্তি তৈরি করে। একটি যান্ত্রিক দৃষ্টিকোণ থেকে, তারা মাইক্রো- এবং ন্যানোস্ট্রাকচার সমর্থনকারী শারীরিক প্ল্যাটফর্ম হিসাবে কাজ করে; আরও গুরুত্বপূর্ণ, তারা একটি ক্রমাগত স্ফটিক জালি টেমপ্লেট প্রদান করে যা পরবর্তীতে জমা হওয়া স্তরগুলির স্ফটিক অভিযোজন এবং কাঠামোগত অখণ্ডতা নির্ধারণ করে।

প্রয়োগের প্রয়োজনীয়তার উপর নির্ভর করে, সাবস্ট্রেট উপকরণ একক-স্ফটিক, পলিক্রিস্টালাইন বা এমনকি নিরাকার হতে পারে; যাইহোক, উচ্চ-পারফরম্যান্স ইলেকট্রনিক ডিভাইসগুলি প্রায় সম্পূর্ণরূপে উচ্চ-বিশুদ্ধতার একক-ক্রিস্টাল ইঙ্গটগুলির উপর নির্ভর করে শস্যের সীমানা এবং ত্রুটিগুলি যা ক্যারিয়ারের গতিশীলতাকে বাধা দেয় তা কমিয়ে আনতে।

1.1 মূলধারার সাবস্ট্রেটের ধরন এবং তাদের উপাদানের বৈশিষ্ট্য

বড় আকারের সাবস্ট্রেটের পছন্দ সরাসরি ডিভাইসের কার্যকারিতা, উত্পাদন ফলন এবং ব্যয় কাঠামোকে প্রভাবিত করে। শিল্প প্রাথমিকভাবে তিনটি প্রধান ধরনের সাবস্ট্রেট ব্যবহার করে:

• সিলিকন সাবস্ট্রেটস: একক-ক্রিস্টাল সিলিকন (Si) Czochralski (CZ) বা ফ্লোট জোন (FZ) পদ্ধতির মাধ্যমে জন্মানো আজও বিশ্বব্যাপী সেমিকন্ডাক্টর শিল্পে পরম মূলধারা হিসেবে রয়ে গেছে। এর সুবিধাগুলি ব্যতিক্রমী খরচ-কার্যকারিতা, উচ্চ যান্ত্রিক শক্তি এবং 300 মিমি (12 ইঞ্চি) পর্যন্ত মাপযোগ্যতার মধ্যে রয়েছে। এটি ভোক্তা-গ্রেড প্রসেসর, মেমরি ডিভাইস এবং স্ট্যান্ডার্ড সোলার সেলগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
• ওয়াইড-ব্যান্ডগ্যাপ সাবস্ট্রেটস (সিলিকন কার্বাইড এবং স্যাফায়ার): যখন শক্তি এবং ফ্রিকোয়েন্সি প্রয়োজনীয়তা সিলিকনের শারীরিক সীমা অতিক্রম করে, তখন প্রশস্ত-ব্যান্ডগ্যাপ উপকরণগুলি অনিবার্য পছন্দ হয়ে ওঠে।
• সিলিকন কার্বাইড (SiC): অসামান্য তাপ পরিবাহিতা (প্রায় 3.7 থেকে 4.9 W/cm·K[1]) এবং উচ্চ ভাঙ্গন বৈদ্যুতিক ক্ষেত্রের শক্তি সহ, এটি বৈদ্যুতিক যান (EV) ইনভার্টার এবং উচ্চ-ভোল্টেজ পাওয়ার গ্রিডের জন্য একটি আদর্শ পছন্দ।
• নীলা (Al₂O₃): চমৎকার অপটিক্যাল স্বচ্ছতা এবং অস্তরক বিচ্ছিন্নতা বৈশিষ্ট্য সহ, এটি নীল/অতিবেগুনী LEDs এবং বিশেষায়িত RF SOI অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
• কোয়ার্টজ সাবস্ট্রেট: এর অত্যন্ত উচ্চ রাসায়নিক নিষ্ক্রিয়তা, তাপ সম্প্রসারণের অত্যন্ত কম সহগ, এবং উচ্চ অপটিক্যাল বিশুদ্ধতার জন্য ধন্যবাদ, এটি প্রাথমিকভাবে হাই-এন্ড অপটিক্যাল উপাদান, মাস্ক ফাঁকা এবং বিশেষ সেন্সর সরঞ্জামগুলিতে ব্যবহৃত হয়।

1.2 সাবস্ট্রেটের দুটি মূল কাজ: সমর্থন এবং তাপ অপচয়

প্রকৃত ডিভাইস অপারেশনের সময়, বাল্ক সাবস্ট্রেট দুটি অপরিবর্তনীয় কী ফাংশন সম্পাদন করে:

যান্ত্রিক সমর্থন: গুরুতর তাপ সাইক্লিং, উচ্চ-শূন্য রাসায়নিক প্রক্রিয়া, ওয়েফার হ্যান্ডলিং এবং ব্যাক-এন্ড প্যাকেজিংয়ের সময় কাঠামোগত অনমনীয়তা প্রদান করে, কার্যকরভাবে ওয়েফার ওয়ারিং এবং ফ্র্যাকচার প্রতিরোধ করে।

তাপ পরিবাহী (তাপ অপচয়): আধুনিক চিপগুলি ব্যাপক স্থানীয় তাপ প্রবাহ উৎপন্ন করে; বাল্ক সিলিকন সাবস্ট্রেটগুলি সরাসরি তাপ সিঙ্ক হিসাবে কাজ করে, জংশন অঞ্চলের অতিরিক্ত উত্তাপ এবং তাপীয় পলাতক প্রতিরোধ করতে তাপ বাইরের দিকে ছড়িয়ে দেয়।

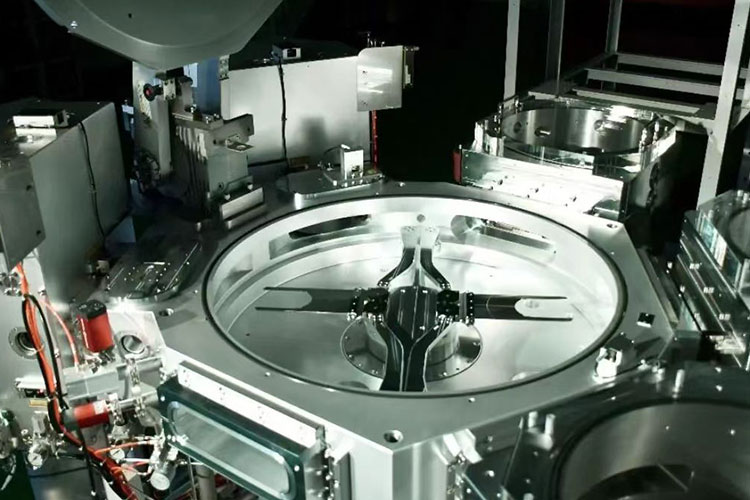

২. সেমিকন্ডাক্টর এপিটাক্সিয়াল গ্রোথ কি? (কর্মক্ষমতা-চালিত সক্রিয় স্তর)

[এই বিভাগের মূল উপসংহার]: এপিটাক্সিয়াল স্তর হল "চিপের কর্মক্ষমতার প্রাণ।" CVD/MOCVD বড় আকারের শিল্প উত্পাদন পরিচালনা করে, যখন MBE (মলিকুলার বিম এপিটাক্সি) পারমাণবিক-স্তরের নির্ভুলতার সাথে অতি-খাড়া ইন্টারফেস সক্ষম করে। এপিটাক্সিয়াল প্রযুক্তি ছাড়া, 5G মিলিমিটার-ওয়েভ রাডার এবং উচ্চ-ভোল্টেজ MOSFET-এর অতি-নিম্ন-প্রতিরোধ অসম্ভব।

যদিও সাবস্ট্রেট একটি স্থিতিশীল ভিত্তি প্রদান করে, বাল্ক-উত্থিত একক স্ফটিকগুলিতে অনিবার্যভাবে মাইক্রোডেফেক্ট, প্রাকৃতিক অমেধ্য এবং নির্দিষ্ট বৈদ্যুতিক বৈশিষ্ট্য থাকে। আল্ট্রা-হাই-স্পিড, উচ্চ-দক্ষ ডিভাইস তৈরি করতে, নির্মাতারা এপিটাক্সি-কে একটি টার্গেট সাবস্ট্রেটে অতি-পরিচ্ছন্ন, পাতলা স্ফটিক স্তরগুলির নিয়ন্ত্রিত জমাকে গ্রহণ করেছে।

এপিটাক্সিয়াল প্রক্রিয়া চলাকালীন, বাষ্প বা আণবিক মরীচি থেকে পরমাণুগুলি উত্তপ্ত স্তরের পৃষ্ঠে জমা হয় এবং নিখুঁতভাবে অন্তর্নিহিত স্ফটিক জালির সাথে সংযুক্ত থাকে। ফলস্বরূপ এপিটাক্সিয়াল ওয়েফারটি অত্যন্ত উচ্চ স্ফটিক বিশুদ্ধতা প্রদর্শন করে, একটি ত্রুটির ঘনত্ব বাল্ক সাবস্ট্রেটের চেয়ে অনেক কম মাত্রার।

2.1 মূলধারার এপিটাক্সিয়াল ডিপোজিশন প্রযুক্তি এবং সরঞ্জাম

আধুনিক এপিটাক্সিয়াল বৃদ্ধি প্রাথমিকভাবে নিম্নলিখিত উন্নত পদ্ধতির মাধ্যমে অর্জন করা হয়:

• রাসায়নিক বাষ্প জমা (CVD / MOCVD): গ্যাসীয় অগ্রদূত একটি অভিন্ন একক-স্ফটিক স্তর গঠন করতে একটি উত্তপ্ত ওয়েফারের পৃষ্ঠে পচে যায়। এর মধ্যে, মেটাল-অর্গানিক কেমিক্যাল ভ্যাপার ডিপোজিশন (MOCVD) হল III-V যৌগ এবং ওয়াইড-ব্যান্ডগ্যাপ সেমিকন্ডাক্টরগুলির এপিটাক্সিয়াল বৃদ্ধির জন্য শিল্পের মান।

• মলিকুলার বিম এপিটাক্সি (MBE): একটি অতি-উচ্চ ভ্যাকুয়াম (UHV) পরিবেশে সঞ্চালিত, এই প্রক্রিয়াটি একক-পরমাণু-স্তর নির্ভুলতা অর্জন করে একটি সুনির্দিষ্ট তাপীয় রশ্মিকে সাবস্ট্রেটে নির্দেশ করে, যার ফলে অত্যন্ত খাড়া ইন্টারফেস গ্রেডিয়েন্ট হয়। এটি কোয়ান্টাম কূপের মতো অতি-সূক্ষ্ম কাঠামোর জন্য উপযুক্ত।

উচ্চ-মানের এপিটাক্সিয়াল ডিপোজিশন শুধুমাত্র সুনির্দিষ্ট প্রক্রিয়া নিয়ন্ত্রণের উপর নির্ভর করে না বরং প্রতিক্রিয়া চেম্বারের (যেমন SiC-কোটেড গ্রাফাইট সাবস্ট্রেটের মতো) মূল উপাদানগুলির জীবনকাল পরিচালনার উপরও নির্ভর করে, যা সরাসরি প্রক্রিয়ার স্থায়িত্ব এবং ফলনকে প্রভাবিত করে।

2.2 এপিট্যাক্সিয়াল প্রযুক্তি দ্বারা সক্ষম উন্নত অ্যাপ্লিকেশন

এপিটাক্সি ডিভাইস আর্কিটেকচারগুলিকে সক্ষম করে যা একা বাল্ক উপকরণ দিয়ে অর্জন করা যায় না:

• সিলিকন-জার্মানিয়াম হেটেরোজেকশন বাইপোলার ট্রানজিস্টর (SiGe HBT): বেস অঞ্চলে একটি আল্ট্রাথিন SiGe এপিটাক্সিয়াল স্তর বৃদ্ধি করা একটি ব্যান্ডগ্যাপ শিফট তৈরি করে, যা উল্লেখযোগ্যভাবে উচ্চ-ফ্রিকোয়েন্সি প্রতিক্রিয়া গতি বাড়ায়।
• চাপা সিলিকন প্রযুক্তি: একটি SiGe জালিতে একটি পাতলা সিলিকন স্তর জমা করা টেনসিল বা সংকোচনশীল স্ট্রেনকে প্ররোচিত করে, যার ফলে বাহক গতিশীলতা বৃদ্ধি পায় (এন-এফইটি-তে ইলেক্ট্রন গতিশীলতা এবং পি-এফইটি-তে গর্ত গতিশীলতা উভয়ই উন্নত হয়)।
• নির্বাচনী এপিটাক্সিয়াল গ্রোথ (SEG): আধুনিক ফিনএফইটি এবং গেট-অল-অ্যারাউন্ড (GAA) আর্কিটেকচারে, উৎস/ড্রেন অঞ্চলে নির্বাচনী Si/SiGe এপিটাক্সিয়াল বৃদ্ধি যোগাযোগের প্রতিরোধ ক্ষমতা হ্রাস করে এবং স্যাচুরেশন কারেন্ট বাড়ায়।

সেমিকন্ডাক্টর এপিটাক্সি প্রক্রিয়ার সংজ্ঞার জন্য, পড়ুন:সেমিকন্ডাক্টর এপিটাক্সি প্রক্রিয়া কি?

III. সাবস্ট্রেট বনাম এপিটাক্সিয়াল ওয়েফার: মূল পার্থক্যের ওভারভিউ

[এই বিভাগের মূল উপসংহার]: দুটির মধ্যে পার্থক্য করার সবচেয়ে প্রত্যক্ষ উপায় হল তাদের "কার্যকরী ভূমিকা" পরীক্ষা করা - সাবস্ট্রেটটি শারীরিক এবং তাপীয় শক সহ্য করার জন্য দায়ী, যখন এপিটাক্সিয়াল স্তরটি বর্তমান এবং বৈদ্যুতিক ক্ষেত্রগুলি সহ্য করার জন্য দায়ী। ত্রুটি-প্রবণ অঞ্চল থেকে সক্রিয় অঞ্চলকে ডিকপল করার মাধ্যমে, এপিটাক্সিয়াল ওয়েফারগুলি সরাসরি একটি সাবস্ট্রেটের উপর তৈরি করা ডিভাইসগুলির তুলনায় একের বেশি মাত্রার মাত্রার কম মাত্রায় ফুটো বর্তমান মাত্রা অর্জন করে।

একটি চাক্ষুষ তুলনার জন্য, নীচের সারণীটি মূল উত্পাদন পরামিতিগুলির পরিপ্রেক্ষিতে বাল্ক সাবস্ট্রেট এবং এপিটাক্সিয়াল ওয়েফারগুলির মধ্যে মৌলিক পার্থক্যগুলিকে সংক্ষিপ্ত করে:

IV প্রযুক্তিগত অগ্রগতি: কীভাবে এপিটাক্সি মৌলিকভাবে ডিভাইসের কর্মক্ষমতা বাড়ায়?

[এই বিভাগের মূল উপসংহার]: বাল্ক সাবস্ট্রেটে প্রাকৃতিক মাইক্রোডিফেক্ট এবং থার্মাল স্ট্রেস পয়েন্ট হল "লুকানো ঘাতক" যা ডিভাইসে উচ্চ লিকেজ কারেন্ট এবং কম ব্রেকডাউন ভোল্টেজ সৃষ্টি করে। এপিটাক্সিয়াল প্রযুক্তির সারমর্ম হল "ত্রুটিমুক্ত সক্রিয় কার্যকরী স্তর" থেকে "ত্রুটিপূর্ণ যান্ত্রিক স্তর" ডিকপল করার মধ্যে নিহিত, যার ফলে বিশুদ্ধ এপিটাক্সিয়াল স্তরের মধ্যে ক্যারিয়ার পরিবহনকে বিচ্ছিন্ন করা হয়। এই ডিকপলিং ডিজাইনের ফলে সরাসরি উচ্চতর অপারেটিং ফ্রিকোয়েন্সি, কম বিদ্যুত খরচ, এবং ডিভাইসের দীর্ঘ জীবনকাল-এটি একটি গুণগত উল্লম্ফন যা একা বাল্ক সাবস্ট্রেট ব্যবহার করে অর্জন করা যায় না।

এপিটাক্সিয়াল প্রযুক্তির প্রবর্তন কেবলমাত্র "চলচ্চিত্রের একটি স্তর যুক্ত করা" নয়, বরং ডিভাইসের নির্ভরযোগ্যতা এবং বৈদ্যুতিক কর্মক্ষমতাতে একটি গুণগত উল্লম্ফন।

এমনকি সর্বোচ্চ রাসায়নিক বিশুদ্ধতার সাথেও, স্ট্যান্ডার্ড বাল্ক সাবস্ট্রেটগুলিতে অনিবার্যভাবে মাইক্রোপোরোসিটি, অক্সিজেন অবক্ষয় এবং ক্রিস্টাল টানার প্রক্রিয়া থেকে অবশিষ্ট তাপীয় স্ট্রেস পয়েন্ট থাকে। বাল্ক সাবস্ট্রেটে সরাসরি ডিভাইস তৈরি করার ফলে প্রায়ই উচ্চ লিকেজ কারেন্ট এবং কম ব্রেকডাউন ভোল্টেজ সহনশীলতা হয়।

বিপরীতে, এপিটাক্সিয়াল ওয়েফার একটি বিশুদ্ধ, ত্রুটি-মুক্ত এপিটাক্সিয়াল স্তরের মধ্যে ক্যারিয়ার পরিবহনকে বিচ্ছিন্ন করে। ত্রুটি-প্রবণ যান্ত্রিক স্তর থেকে সক্রিয় কার্যকরী অঞ্চলকে ডিকপল করে, নির্মাতারা অর্জন করতে সক্ষম হয়:

• উচ্চতর অপারেটিং ফ্রিকোয়েন্সি (পরজীবী ক্যাপাসিট্যান্স হ্রাস);
• নিম্ন বিদ্যুত খরচ (কমিত ফুটো);
• দীর্ঘ ডিভাইসের জীবনকাল এবং চরম ইলেক্ট্রোথার্মাল চাপের অধীনে ব্যতিক্রমী স্থায়িত্ব।

উদাহরণ স্বরূপ, পাওয়ার সেমিকন্ডাক্টরের ক্ষেত্রে, SiC সমজাতীয় এপিটাক্সিয়াল স্তরের গুণমান সরাসরি MOSFET ডিভাইসের ব্রেকডাউন ভোল্টেজ রেটিং এবং অন-রেজিস্ট্যান্স নির্ধারণ করে- এমন কিছু যা বাল্ক SiC সাবস্ট্রেটগুলি নিজেরাই অর্জন করতে পারে না।

V. প্রকৌশলীদের সবচেয়ে বড় উদ্বেগের প্রযুক্তিগত সমস্যা (FAQ)

(নিম্নলিখিত প্রশ্নগুলি প্রকৃত এপিটাক্সিয়াল বৃদ্ধি প্রক্রিয়া চলাকালীন সেমিকন্ডাক্টর প্রোডাকশন লাইন প্রসেস ইঞ্জিনিয়ারদের মুখোমুখি হওয়া সাধারণ প্রযুক্তিগত চ্যালেঞ্জগুলি থেকে উদ্ভূত)

প্রশ্ন 1: এপিটাক্সিয়াল বৃদ্ধির সময় যদি কণা পদার্থ হঠাৎ বেড়ে যায়, চেম্বার ফুটো বাদে, অন্য কোন সহজে উপেক্ষা করা জায়গাগুলি তদন্ত করা উচিত?

উত্তর: এটি একটি সবচেয়ে চ্যালেঞ্জিং অপ্রত্যাশিত পরিস্থিতি যা ইঞ্জিনিয়ারদের রুটিন ওয়েফার রানের সময় সম্মুখীন হয়। চেম্বারটি বায়ুরোধী তা নিশ্চিত করার পরে, আমরা তিনটি "লুকানো কোণ" তদন্তকে অগ্রাধিকার দেওয়ার পরামর্শ দিই:

1. গ্রাফাইট সাসেপ্টরের পৃষ্ঠের অবস্থা: SiC আবরণে মাইক্রোক্র্যাক বা খোসা ছাড়ানোর জায়গাগুলি উচ্চ তাপমাত্রায় কণা ছেড়ে দিতে পারে। যদি সাসেপ্টরটি 1000-এর বেশি রানের জন্য ব্যবহার করা হয়ে থাকে, তাহলে আমরা পরীক্ষা করার জন্য অবিলম্বে এটি প্রতিস্থাপন করার পরামর্শ দিই—অনেক কণা সমস্যা অদৃশ্য হয়ে যায় সাসেপ্টরটিকে একটি অক্ষত আবরণ দিয়ে প্রতিস্থাপন করার পরে।

2. গ্যাস লাইন স্যুইচিংয়ের সময় চাপের ক্ষণস্থায়ী: MOCVD সিস্টেমে, উৎস গ্যাস স্যুইচিংয়ের মুহুর্তে চাপের ওঠানামার কারণে পাইপিংয়ের ভিতরের দেয়াল থেকে উপজাতগুলি বিচ্ছিন্ন হতে পারে। চাপ ওভারশুট হচ্ছে কিনা তা নিশ্চিত করতে আমরা স্বয়ংক্রিয় চাপ নিয়ন্ত্রণকারী (APC) এর প্রতিক্রিয়া বক্ররেখা পরিদর্শন করার পরামর্শ দিই।

3. সাবস্ট্রেটের পিছনের দিকের দূষিত পদার্থ: চেম্বারে প্রবেশ করার আগে যদি সাবস্ট্রেটের পিছনের দিকে সূক্ষ্ম ধুলো বা জৈব অবশিষ্টাংশ থাকে, তবে এটি উচ্চ তাপমাত্রায় সামনের দিকের এপিটাক্সিয়াল স্তরে "মাইগ্রেট" হতে পারে - এটি সবচেয়ে সাধারণভাবে উপেক্ষিত সমস্যা।

কণা সমস্যা নিবারণ মূলত "নির্মূল" করার একটি প্রক্রিয়া: সবচেয়ে ঘন ঘন প্রতিস্থাপিত ভোগ্য সামগ্রী দিয়ে শুরু করুন এবং চেম্বারের গভীর অংশগুলির দিকে ধাপে ধাপে সমস্যাটিকে ট্রেস করুন৷

প্রশ্ন 2: SiC এপিটাক্সিতে, ধাপে-প্রবাহ বৃদ্ধির জন্য প্রক্রিয়া উইন্ডোটি কতটা সংকীর্ণ? তাপমাত্রা এবং চাপ বিচ্যুতির জন্য সহনশীলতা কি?

উত্তর: এই প্রশ্নটি SiC এপিটাক্সি প্রক্রিয়ার মূল অংশকে স্পর্শ করে — ধাপ-প্রবাহ বৃদ্ধির জন্য একটি অত্যন্ত সংকীর্ণ জানালার মধ্যে একই সাথে তিনটি শর্ত পূরণ করা প্রয়োজন: পর্যাপ্ত পৃষ্ঠের গতিশীলতা, ধাপের প্রান্তে একটি উপযুক্ত নিউক্লিয়েশন বাধা এবং ত্রিমাত্রিক দ্বীপের বৃদ্ধির দমন।

ভর উৎপাদন লাইন থেকে ব্যবহারিক তথ্যের উপর ভিত্তি করে:

• তাপমাত্রা জানালা: সাধারণত 1550°C এবং 1650°C এর মধ্যে, প্রায় ±15°C এর একটি কার্যকর উইন্ডো সহ। তাপমাত্রা খুব কম হলে, পৃষ্ঠের রুক্ষতা (RMS) তীব্রভাবে খারাপ হয়; তাপমাত্রা খুব বেশি হলে, 3C-SiC পলিমরফিক ইনক্লুশন উপস্থিত হয়।
• চাপ জানালা: সাধারণত 50 এবং 200 mbar এর মধ্যে নিয়ন্ত্রিত, প্রায় ±20 mbar এর একটি কার্যকর উইন্ডো সহ। অত্যধিক চাপ → ভূপৃষ্ঠের স্থানান্তর দৈর্ঘ্য এবং ধাপের সমন্বয়; অপর্যাপ্ত চাপ → বাষ্প সুপারস্যাচুরেশন হ্রাস এবং বৃদ্ধির হারে উল্লেখযোগ্য হ্রাস।

ব্যবহারিক প্রকৌশল প্রয়োগে, বেশিরভাগ প্রক্রিয়া প্রকৌশলী প্রথমে তাপমাত্রা ঠিক করতে পছন্দ করে এবং তারপরে উইন্ডোটি খুঁজে বের করার জন্য চাপ ঠিক করে - কারণ চেম্বার চাপ পরিবর্তনের জন্য আরও দ্রুত প্রতিক্রিয়া জানায়, এটি দ্রুত DOE (পরীক্ষার নকশা) স্ক্যানের জন্য উপযুক্ত করে তোলে।

প্রশ্ন 3: MOCVD সরঞ্জামগুলিতে গ্রাফাইট সাসেপ্টরের প্রতিস্থাপন চক্র কীভাবে নির্ধারণ করা হয়? এটা রান সংখ্যা বা চাক্ষুষ পরিদর্শন উপর ভিত্তি করে?

উত্তর: এই সমস্যাটি সরাসরি প্রক্রিয়ার ফলন এবং উৎপাদন খরচের মধ্যে ভারসাম্যের সাথে সম্পর্কিত এবং এটি উৎপাদন লাইন ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট সিদ্ধান্ত গ্রহণকারী উভয়ের জন্যই একটি মূল ফোকাস।

শিল্প-মান অনুশীলন হল একটি ডুয়াল-ট্র্যাক পদ্ধতি যা "ব্যাচের আয়ুষ্কাল" এবং "ভিজ্যুয়াল পরিদর্শন" একত্রিত করে:

• ব্যাচের জীবনকাল: সরবরাহকারীরা একটি প্রস্তাবিত পরিষেবা জীবন প্রদান করে (যেমন, VETEK-এর SiC-কোটেড সাসেপ্টরগুলি Aixtron ব্যাচগুলির জন্য সুপারিশ করা হয়), আবরণের তাপীয় সাইক্লিং ক্লান্তির উপর ভিত্তি করে ত্বরিত বার্ধক্য পরীক্ষা থেকে প্রাপ্ত। এমনকি চেহারা স্বাভাবিক হলেও, হঠাৎ ব্যর্থতার ঝুঁকি কমাতে এই ব্যাচ গণনায় পৌঁছানোর আগে নির্ধারিত হিসাবে সাসেপ্টর প্রতিস্থাপন করার পরামর্শ দেওয়া হয়।

• ভিজ্যুয়াল পরিদর্শন: প্রক্রিয়াকরণের প্রতিটি ব্যাচের পরে, SiC আবরণ পৃষ্ঠটি দৃশ্যত পরিদর্শন করুন বা এটি একটি মাইক্রোস্কোপের নীচে পরীক্ষা করুন। যদি নিম্নলিখিত "লাল পতাকা"গুলির মধ্যে কোনটি উপস্থিত হয়, তবে অবিলম্বে প্রতিস্থাপন করতে হবে - প্রস্তাবিত পরিষেবা জীবন শেষ হওয়া পর্যন্ত অপেক্ষা করবেন না:

① দৃশ্যমান খোসা ছাড়ানো বা আবরণ ফাটল;

② পৃষ্ঠে >1 মিমি ব্যাস সহ বিবর্ণ প্যাচ (লেপের ক্ষতি এবং গ্রাফাইট স্তরের অক্সিডেশন নির্দেশ করে);

③ এপিটাক্সিয়াল স্তরে পুনরাবৃত্ত স্থানীয় বেধের তারতম্য, যদি বায়ুপ্রবাহ বিতরণের কারণগুলি বাতিল করা হয়।

একটি ব্যাপকভাবে বৈধ প্রকৌশল অনুশীলন হল সরবরাহকারীর প্রস্তাবিত আয়ুষ্কালের 80% এ প্রতিস্থাপন চক্র সেট করা, একই সাথে প্রতিটি ব্যাচের চেহারা ফটোগ্রাফ এবং আর্কাইভ করার মাধ্যমে একটি সাবস্ট্রেট লাইফস্প্যান ডাটাবেস স্থাপন করা - এই পদ্ধতিটি অকাল স্ক্র্যাপিং (যা অপচয়ের কারণ হয়) উভয়ই এড়িয়ে যায়, যা শেষ পর্যন্ত জুয়া খেলা পর্যন্ত স্ক্র্যাপ করতে পারে।

প্রশ্ন 4: যখন এপিটাক্সিয়াল ওয়েফার বো বা ওয়ার্প স্পেসিফিকেশন অতিক্রম করে, এটি কি প্রাথমিকভাবে সাবস্ট্রেট বা এপিটাক্সিয়াল প্রক্রিয়ার কারণে হয়?

উত্তর: ফলন বিশ্লেষণ সভাগুলির সময় ইঞ্জিনিয়ারদের মধ্যে এটি সবচেয়ে উত্তপ্ত বিতর্কিত "দায়িত্বের বৈশিষ্ট্য" সমস্যা। উত্তর হল- উভয়ই অবদান রাখে, কিন্তু আপেক্ষিক ওজন উপাদান সিস্টেমের উপর নির্ভর করে পরিবর্তিত হয়:

ওয়ারপেজ সমস্যাগুলির জন্য একটি বাস্তবসম্মত সমস্যা সমাধানের ক্রম: প্রথমে, সাবস্ট্রেটের ইনকামিং ওয়ারপেজ ডেটা যাচাই করুন (সরবরাহকারী Cpk রিপোর্ট) → তারপর, এপিটাক্সিয়াল ফার্নেসের তাপমাত্রার অভিন্নতা পরীক্ষা করুন (থার্মোকল ক্রমাঙ্কন) → অবশেষে, প্রক্রিয়া রেসিপি সামঞ্জস্য করুন।

VI. সারাংশ এবং নির্বাচন সুপারিশ

সংক্ষেপে, সাবস্ট্রেটটি "কঙ্কাল এবং তাপ সিঙ্ক" হিসাবে কাজ করে যখন এপিটাক্সিয়াল স্তরটি "মস্তিষ্ক এবং পেশী" হিসাবে কাজ করে। উভয়ই অপরিহার্য:

আপনি যদি খরচ-সংবেদনশীল স্ট্যান্ডার্ড লজিক চিপ বা সাধারণ বিচ্ছিন্ন ডিভাইসগুলিতে মনোনিবেশ করেন তবে উচ্চ-মানের, বড় আকারের সিলিকন সাবস্ট্রেটগুলি আপনার প্রয়োজন মেটাতে যথেষ্ট।

যদি আপনার অ্যাপ্লিকেশনটিতে উচ্চ-ফ্রিকোয়েন্সি যোগাযোগ, উচ্চ-ভোল্টেজ পাওয়ার রূপান্তর, বা উচ্চ-সংবেদনশীলতা ফটোডিটেকশন জড়িত থাকে, তাহলে নির্ভুল এপিটাক্সিয়াল প্রক্রিয়াগুলি ব্যবহার করে উত্পাদিত ওয়েফারগুলি আপনার সেরা পছন্দ।

আজকের সেমিকন্ডাক্টর ম্যানুফ্যাকচারিং ইন্ডাস্ট্রিতে, যা ক্রমাগত "দ্রুত, ছোট, এবং আরও দক্ষ" সমাধানগুলি অনুসরণ করে, এপিটাক্সিয়াল প্রযুক্তি মুরের আইনের ভৌত সীমা ভঙ্গ করার জন্য একটি মূল হাতিয়ার হয়ে উঠেছে।
