মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টরগুলিতে উচ্চ পকেট-থেকে-পকেট বৈচিত্র্য কীভাবে সমাধান করবেন?

অপ্টিমাইজেশান সমাধানn উচ্চ-নির্ভুল CVD SiC প্রলিপ্ত সাসেপ্টরগুলির জন্য

মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টরগুলিতে উচ্চ পকেট-থেকে-পকেট ভিন্নতার (1.4%) কারণে সৃষ্ট ফিল্ম পুরুত্বের অ-অভিন্নতার সমস্যাটি মোকাবেলা করে, VeTek সেমিকন্ডাক্টর সাসেপ্টর সমতলতাকে <0.08 মিমিতে উন্নত করেছে এবং পকেট-থেকে-পকেট ফিল্ড বৈচিত্র্যের মাধ্যমে সিম-টু-পকেট প্রবাহ 69% কমিয়েছে। এবং উচ্চ-নির্ভুলতা মেশিনিং, উল্লেখযোগ্যভাবে এপিটাক্সিয়াল ওয়েফার ফলন বৃদ্ধি করে।

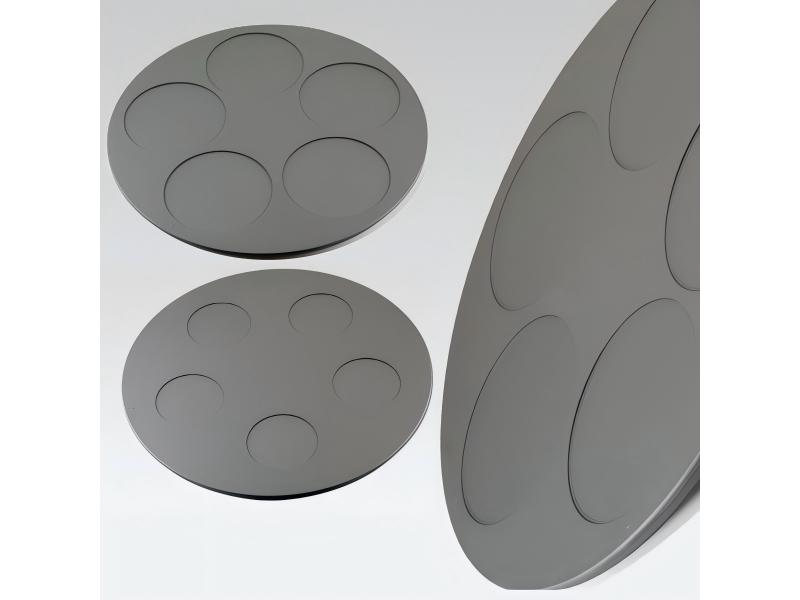

উচ্চ-নির্ভুলতা CVD SiC আবরণ সহ মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টর

I. নির্বাহী সারাংশ

মাল্টি-পকেট সিলিকন এপিটাক্সি উৎপাদনের সময়, আমাদের ক্লায়েন্ট (একটি সেমিকন্ডাক্টর ওয়েফার ফাউন্ড্রি) এপিটাক্সিয়াল স্তরের বেধের উচ্চ পকেট-থেকে-পকেট বৈচিত্র্যের সাথে দীর্ঘস্থায়ী চ্যালেঞ্জের মুখোমুখি হয়েছিল (মূল তথ্য: 1.4%)। এটি মারাত্মকভাবে এপিটাক্সিয়াল ওয়েফারের সামঞ্জস্য এবং ডাউনস্ট্রিম ডিভাইসের ফলনকে প্রভাবিত করেছে। সিভিডি এপিটাক্সি ফার্নেসের অভ্যন্তরীণ তরল গতিবিদ্যা এবং তাপীয় ক্ষেত্রগুলির 3D সংখ্যাসূচক সিমুলেশন পরিচালনা করে এবং বিশ্লেষণ করে, টুলিং স্ট্রাকচার অপ্টিমাইজেশান এবং উচ্চ-নির্ভুল রাসায়নিক বাষ্প জমা সিলিকন কার্বাইড (CVD SiC) আবরণ প্রযুক্তির সাথে মিলিত, Vetechon-এর মাল্টি-কন সারফেস-এর ফ্ল্যাট টিম উল্লেখযোগ্যভাবে উন্নত করে। সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টর <0.20 মিমি থেকে <0.08 মিমি পর্যন্ত। এই উন্নতিগুলি অনুসরণ করে, ক্লায়েন্টের পকেট-থেকে-পকেট ফিল্ম পুরুত্বের বৈচিত্র্য 0.69%-এ নেমে এসেছে, যা ফিল্মের পুরুত্বের অভিন্নতায় একটি গুণগত লিপ অর্জন করেছে।

মূল কর্মক্ষমতা মেট্রিক্স তুলনা

২. গ্রাহকের পটভূমি: উচ্চ-সঙ্গতিপূর্ণ এপিটাক্সিয়াল উৎপাদন সমাধান খোঁজা

মূল দৃষ্টিকোণ: বড় আকারের, মাল্টি-পকেট সিলিকন এপিটাক্সি উত্পাদনে, এমনকি মিনিটের সাসেপ্টর বিকৃতিগুলি ব্যয়বহুল চিপের ফলন ক্ষতির দ্বারা বড় করা হয়।

এই অংশীদারিত্বের ক্লায়েন্ট হল একটি নেতৃস্থানীয় 8-ইঞ্চি/12-ইঞ্চি পাওয়ার ডিভাইস এবং সিলিকন এপিটাক্সিয়াল ওয়েফার ফাউন্ড্রি, প্রাথমিকভাবে উচ্চ-ভোল্টেজ এমওএসএফইটি, আইজিবিটি এবং স্বয়ংচালিত ইলেকট্রনিক্সে ব্যবহৃত পুরু-ফিল্ম সিলিকন এপিটাক্সিয়াল ওয়েফার তৈরি করে। যেহেতু ডাউনস্ট্রিম গ্রাহকরা চিপ বৈদ্যুতিক পরামিতিগুলিতে ক্রমবর্ধমান কঠোর সামঞ্জস্যের দাবি করে, এপিটাক্সিয়াল স্তরের পুরুত্ব এবং প্রতিরোধক অভিন্নতা এপিটাক্সিয়াল ওয়েফারের গুণমান মূল্যায়নের জন্য মূল মেট্রিক হয়ে উঠেছে। ক্লায়েন্ট মাল্টি-পকেট সিভিডি সিলিকন এপিটাক্সি রিঅ্যাক্টর ব্যবহার করে যা একক দৌড়ে একাধিক সিলিকন ওয়েফার প্রক্রিয়াকরণ করতে সক্ষম। যাইহোক, দীর্ঘায়িত উচ্চ-তাপমাত্রা থার্মাল সাইক্লিং এবং গ্যাস প্রবাহ ক্ষয়ের কারণে, তাদের আসল গ্রাফাইট সাসেপ্টররা আর পকেট-থেকে-পকেট বৈচিত্র্য এবং সমতলতা সম্পর্কিত উচ্চ-নির্ভুল প্রক্রিয়া প্রয়োজনীয়তা পূরণ করতে পারে না।

III. চ্যালেঞ্জ এবং ব্যথার পয়েন্ট: উচ্চ পকেট-থেকে-পকেট বৈচিত্র্যের কারণে ফিল্মের পুরুত্ব অ-অভিন্নতা সৃষ্টি করে

মূল দৃষ্টিভঙ্গি: অত্যধিক গ্রাফাইট সাসেপ্টর সমতলতা সহনশীলতা সরাসরি সিভিডি ফার্নেসের অভ্যন্তরে তাপ সঞ্চালন এবং গ্যাস প্রবাহ ক্ষেত্র বিতরণকে ব্যাহত করে, পকেটের মধ্যে তীব্র বেধের তারতম্যকে ট্রিগার করে।

সিভিডি সিলিকন এপিটাক্সিয়াল বৃদ্ধির সময়, পূর্ববর্তী গ্যাসগুলি (যেমন SiHCl3/SiH4) উচ্চ তাপমাত্রায় ওয়েফার পৃষ্ঠে জমা হয়ে একক-ক্রিস্টাল এপিটাক্সিয়াল স্তর তৈরি করে। গ্রাফাইট সাসেপ্টর শুধুমাত্র একটি বাহক হিসাবে কাজ করে না কিন্তু অভিন্ন তাপ সঞ্চালন এবং প্রবাহ ক্ষেত্রের নির্দেশিকাতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। ক্লায়েন্ট দ্বারা সম্মুখীন নির্দিষ্ট প্রযুক্তিগত প্রতিবন্ধকতা অন্তর্ভুক্ত:

1. ফিল্ম পুরুত্ব পকেট-থেকে-পকেট বৈচিত্র্য 1.4% পর্যন্ত পৌঁছেছে, সামগ্রিক ওয়েফার অভিন্নতাকে প্রভাবিত করে

বর্ধিত ব্যবহারের পরে পৃষ্ঠে মাইক্রো-ডিফর্মেশনের কারণে, ক্লায়েন্টের মূল মাল্টি-পকেট গ্রাফাইট সাসেপ্টরগুলি পৃথক পকেটের মধ্যে পকেট রিসেস গভীরতা এবং তাপীয় বিকিরণ দক্ষতার মধ্যে সামান্য পার্থক্য প্রদর্শন করেছে। প্রকৃত পরিমাপ পকেট-থেকে-পকেট বৈচিত্র্যের ডেটা প্রকাশ করেছে যতটা বেশি 1.4%। এই বৈপরীত্যটি সরাসরি একই ব্যাচের মধ্যে বিভিন্ন পকেটে রাখা সিলিকন ওয়েফার জুড়ে অসামঞ্জস্যপূর্ণ এপিটাক্সিয়াল স্তর বৃদ্ধির হারের দিকে পরিচালিত করে, যার ফলে অত্যধিক ফিল্ম বেধের বিচ্যুতি ঘটে।

2. সাসেপ্টর সমতলতা নিচে <0.20 মিমি সৃষ্ট সীমানা তাপীয় ক্ষেত্র এবং প্রবাহ ক্ষেত্র অশান্তি

মূল সাসেপ্টরগুলির সমতলতা শুধুমাত্র <0.20 মিমি স্তরে বজায় রাখা যেতে পারে। 1100°C–1200°C এর উচ্চ-তাপমাত্রার এপিটাক্সি পরিবেশে, একটি অসম পৃষ্ঠ প্রতিক্রিয়াশীল গ্যাস প্রবাহকে স্থানীয় এডি তৈরি করে যখন সাসেপ্টর এবং ইন্ডাকশন হিটারের মধ্যে অ-ইনিফর্ম ফাঁক তৈরি করে। এটি পরবর্তীকালে পৃষ্ঠ জুড়ে অ-অভিন্ন তাপীয় ক্ষেত্রগুলিকে প্ররোচিত করে, ফিল্মের বেধের ওঠানামাকে আরও খারাপ করে।

ব্যথা পয়েন্ট এবং প্রযুক্তিগত প্রক্রিয়া বিশ্লেষণ

IV VeTek কাস্টমাইজড সলিউশন: সিভিডি ফ্লো ফিল্ড সিমুলেশন এবং আল্ট্রা-হাই প্রিসিশন টুলিং অপ্টিমাইজেশান

মূল দৃষ্টিকোণ: সংখ্যাসূচক সিমুলেশনের মাধ্যমে প্রবাহ এবং তাপীয় ক্ষেত্রগুলিকে অপ্টিমাইজ করা, মাইক্রোন-স্তরের নির্ভুলতা CNC মেশিনিং এবং উচ্চ-বিশুদ্ধতা ঘন CVD SiC আবরণের সাথে মিলিত, মৌলিকভাবে সাসেপ্টরের কার্যকারিতাকে নতুন আকার দেয়।

ক্লায়েন্টের পকেট-টু-পকেট বৈচিত্র্য এবং সমতলতার বাধাগুলি সমাধান করার জন্য, VeTek সেমিকন্ডাক্টর ইঞ্জিনিয়ারিং টিম সাইটে মূল্যায়ন করেছে, চুল্লি অপারেশনাল প্যারামিটারগুলি বের করেছে এবং একটি সম্পূর্ণ কাস্টমাইজড, এন্ড-টু-এন্ড অপ্টিমাইজেশান সমাধান ডিজাইন করেছে:

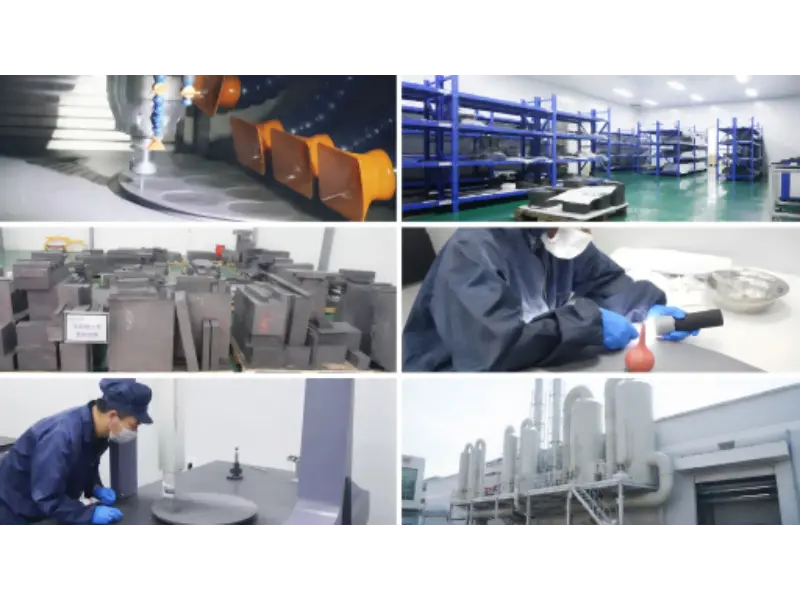

VeTek সেমিকন্ডাক্টর অ্যাডভান্সড প্রিসিশন মেশিনিং, ক্লিনরুম এবং কোয়ালিটি কন্ট্রোল সুবিধা

1. সিভিডি ফার্নেস অভ্যন্তরীণ প্রবাহ এবং তাপীয় ক্ষেত্র সিমুলেশন

ANSYS ফ্লুয়েন্ট ব্যবহার করে, CVD চুল্লির ভিতরে গ্যাস প্রবাহের বেগ, সীমানা স্তরের পুরুত্ব এবং তাপীয় বিকিরণ তাপ স্থানান্তরের জন্য 3D সংখ্যাসূচক সিমুলেশনগুলি সঞ্চালিত হয়েছিল। মডেলিং বিশ্লেষণের উপর ভিত্তি করে, সাসেপ্টর পৃষ্ঠের পকেট এজ ট্রানজিশন রেডিআই এবং গ্যাস-গাইডিং গ্রুভ স্ট্রাকচারগুলিকে নতুনভাবে ডিজাইন করা হয়েছিল, বিক্রিয়াক গ্যাসগুলিকে প্রতিটি পকেটের উপরে একটি অত্যন্ত সামঞ্জস্যপূর্ণ ল্যামিনার প্রবাহ শাসন বজায় রাখতে এবং স্থানীয় ঘূর্ণিগুলিকে নির্মূল করতে সক্ষম করে।

2. উচ্চ-নির্ভুল গ্রাফাইট সাবস্ট্রেট মেশিনিং এবং টুলিং অপ্টিমাইজেশান

উচ্চ-ঘনত্ব, উচ্চ-বিশুদ্ধতা আইসোট্রপিক আইসোস্ট্যাটিক গ্রাফাইটকে সাবস্ট্রেট উপাদান হিসাবে নির্বাচিত করা হয়েছিল, আপগ্রেড করা 5-অক্ষ CNC নির্ভুলতা মেশিনিং টুলিংয়ের সাথে। প্রক্রিয়াকরণের সময় ক্ল্যাম্পিং স্ট্রেস কন্ট্রোল এবং টুল পাথ ট্র্যাজেক্টোরিজ রিফাইন করে, পোস্ট-মেশিনিং সাসেপ্টর সমতলতা কঠোরভাবে নিয়ন্ত্রণ করা হয়েছিল <0.20 মিমি থেকে <0.15 মিমি পর্যন্ত, কোর টপ-গ্রেড সাসেপ্টর সারফেস <0.08 মিমি একটি যুগান্তকারী সমতলতা অর্জন করে।

3. মালিকানা উচ্চ-বিশুদ্ধতা ঘন CVD SiC আবরণ প্রযুক্তি

রাসায়নিক বাষ্প জমা (CVD) এর মাধ্যমে গ্রাফাইট সাবস্ট্রেট পৃষ্ঠে অভিন্ন বেধ সহ একটি উচ্চ ঘন α-SiC আবরণ জন্মানো হয়েছিল। আবরণে 99.999% পর্যন্ত বিশুদ্ধতা (5N-6N গ্রেড), উচ্চ তাপ পরিবাহিতা এবং গরম হাইড্রোজেন ক্লোরাইড (HCl) গ্যাসের ক্ষয় প্রতিরোধের বৈশিষ্ট্য রয়েছে। এটি গ্রাফাইট সাবস্ট্রেটের তাপ সম্প্রসারণের সহগ (CTE) এর সাথে পুরোপুরি মেলে, দ্রুত তাপ সাইকেল চালানোর সময় শূন্য মাইক্রো-ফাটল বা ডিলামিনেশন নিশ্চিত করে।

প্রযুক্তিগত সমাধান এবং কর্মক্ষমতা সুবিধা

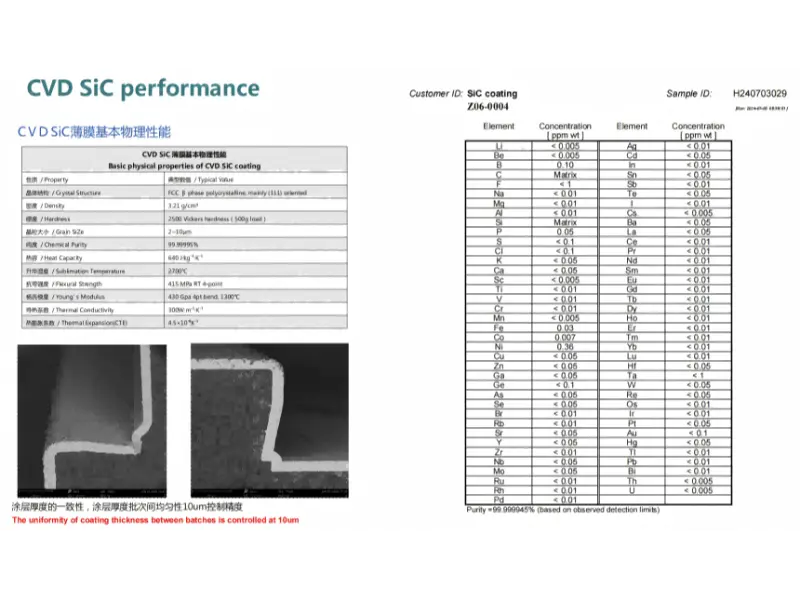

মূল ভৌত বৈশিষ্ট্য, SEM পুরুত্বের অভিন্নতা এবং CVD SiC আবরণের অতি-উচ্চ বিশুদ্ধতা বিশ্লেষণ

V. ফলাফল এবং ডেটা: তথ্য এবং পরিমাপযোগ্য মেট্রিক্সের সাথে কথা বলা

মূল দৃষ্টিকোণ: পরিমাপ করা ফিল্ড ডেটা দেখায় যে সাসেপ্টর ফ্ল্যাটনেস অপ্টিমাইজেশন সরাসরি এপিটাক্সিয়াল ফিল্ম পকেট-টু-পকেট বৈচিত্র্যের একটি উল্লেখযোগ্য 50.7% হ্রাসে অনুবাদ করেছে।

VeTek সেমিকন্ডাক্টরের অপ্টিমাইজড মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টরগুলির সাথে পুরানো অংশগুলি প্রতিস্থাপন করার পরে, ক্লায়েন্ট তাদের লাইনে একটি 30-দিনের একটানা উচ্চ-ভলিউম উত্পাদন ট্র্যাকিং অধ্যয়ন পরিচালনা করে। সংগৃহীত বাস্তব মানের উন্নতির তথ্য অন্তর্ভুক্ত:

1. ফিল্ম পুরুত্ব পকেট-থেকে-পকেট বৈচিত্র্য 0.69% এ হ্রাস পেয়েছে

ক্লায়েন্টের পরিমাপ করা উৎপাদন ডেটা দেখায় যে পকেট-টু-পকেট বৈচিত্র উল্লেখযোগ্যভাবে 1.4% থেকে 0.69%-এ নেমে এসেছে, সামগ্রিকভাবে 50.7% হ্রাস পেয়েছে। এটি বিভিন্ন পকেট জুড়ে বৃদ্ধির হারের ব্যবধানকে ব্যাপকভাবে হ্রাস করেছে।

2. সাসেপ্টর সারফেস ফ্ল্যাটনেস ব্রেকথ্রু থেকে <0.08 মিমি

ফ্লো ফিল্ড অপ্টিমাইজেশান এবং উচ্চ-নির্ভুলতা টুলিংয়ের মাধ্যমে, ভর-উত্পাদিত সাসেপ্টরগুলি ধারাবাহিকভাবে <0.15 মিমি-এর মধ্যে সমতলতা অর্জন করেছে, শীর্ষ-স্তরের সাসেপ্টরগুলি স্থিরভাবে <0.08 মিমি আঘাত করেছে, যা মান শিল্পের নিয়মগুলিকে ছাড়িয়ে গেছে।

3. ফিল্মের পুরুত্বের অভিন্নতা এবং সামগ্রিক ফলনে উল্লেখযোগ্য উন্নতি

অত্যন্ত স্থিতিশীল তাপ এবং প্রবাহ ক্ষেত্রগুলির জন্য ধন্যবাদ, এপিটাক্সিয়াল স্তরের প্রতিরোধ ক্ষমতা এবং বেধ অভিন্নতা মেট্রিক্স প্রিমিয়াম মানের রেঞ্জে প্রবেশ করেছে। ফাউন্ড্রির গ্রেড-এ ওয়েফারের ফলনের হার প্রায় 3.5% বৃদ্ধি পেয়েছে, যা স্ক্র্যাপড ওয়েফার খরচে বার্ষিক কয়েক হাজার RMB সাশ্রয় করে।

VI. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: কেন একটি মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টরের সমতলতা ফিল্মের পুরুত্বের অভিন্নতার উপর এত বড় প্রভাব ফেলে?

উত্তরঃউচ্চ-তাপমাত্রার সিভিডি প্রক্রিয়াগুলিতে, সিলিকন ওয়েফারগুলি প্রাথমিকভাবে তাপ পরিবাহী এবং সাসেপ্টর থেকে তাপীয় বিকিরণের মাধ্যমে উত্তপ্ত হয়। যদি সাসেপ্টর সমতলতা দুর্বল হয় (যেমন, >0.20 মিমি), এটি সাসেপ্টর এবং অন্তর্নিহিত হিটারের মধ্যে অসম ফাঁক তৈরি করে, স্থানীয় তাপমাত্রার তারতম্যকে প্ররোচিত করে। একই সাথে, একটি অসম পৃষ্ঠ বিক্রিয়ক গ্যাসের লেমিনার প্রবাহকে ব্যাহত করে, যার ফলে স্থানীয় গ্যাসের ঘনত্ব এবং বেগ ওঠানামা হয়, যা সরাসরি পকেট-থেকে-পকেট ফিল্মের পুরুত্বের বৈচিত্র্য হিসাবে প্রকাশ পায়।

প্রশ্ন 2: VeTek এর CVD SiC প্রলিপ্ত গ্রাফাইট সাসেপ্টরগুলির অপারেশনাল পরিষেবা জীবন কত?

উত্তরঃVeTek অতি-উচ্চ-বিশুদ্ধতা CVD সিলিকন কার্বাইড আবরণ ব্যবহার করে যা গ্রাফাইট সাবস্ট্রেটের সাথে সুনির্দিষ্ট CTE মেলে। 1200°C উচ্চ-তাপমাত্রা এবং H2/HCl ক্ষয়কারী বায়ুমণ্ডলের অধীনে, এটি ব্যতিক্রমী তাপীয় শক প্রতিরোধ এবং রাসায়নিক জড়তা প্রদর্শন করে, সাধারণত মান শিল্প প্রলিপ্ত সাসেপ্টরগুলির তুলনায় 30% থেকে 50% পর্যন্ত পরিষেবা জীবন প্রসারিত করে।

প্রশ্ন 3: আমাদের কাছে CVD এপিটাক্সি রিঅ্যাক্টর মডেলগুলি কাস্টমাইজ করা থাকলে VeTek কি কাস্টম ইঞ্জিনিয়ারিং সরবরাহ করতে পারে?

উত্তরঃহ্যাঁ। VeTek সম্পূর্ণ CVD ফ্লো/থার্মাল ফিল্ড সিমুলেশন ক্ষমতা এবং একটি নির্ভুল CNC প্রসেসিং চেইনের অধিকারী। আমরা 1:1 রিভার্স ইঞ্জিনিয়ারিং বা স্ট্রাকচারাল অপ্টিমাইজেশান করতে পারি যা ক্লায়েন্ট-প্রদত্ত ফার্নেস মাত্রা, বায়ুপ্রবাহের পরামিতি বা লিগ্যাসি সাসেপ্টর অঙ্কনের উপর ভিত্তি করে।

প্রশ্ন 4: শিপিংয়ের সময় ট্রানজিট ক্ষতির বিরুদ্ধে নির্ভুল সাসেপ্টর সমতলতা কীভাবে সুরক্ষিত হয়?

উত্তরঃসমস্ত সাসেপ্টর পণ্যগুলি ক্লাস 1000 ক্লিনরুমের মধ্যে অতিস্বনক পরিষ্কার এবং অ্যান্টি-স্ট্যাটিক ভ্যাকুয়াম প্যাকেজিং এর মধ্য দিয়ে যায়। অভ্যন্তরটি কাস্টমাইজড উচ্চ-ঘনত্বের ইভা শক-শোষণ মডিউল ব্যবহার করে সুরক্ষিত করা হয়েছে এবং বাহ্যিক অংশটি রপ্তানি-গ্রেডের ফিউমিগেটেড কাঠের ক্রেটে প্যাকেজ করা হয়েছে, শূন্য-প্রভাব বিতরণ নিশ্চিত করে।

VII. উপসংহার

মূল দৃষ্টিকোণ: উচ্চ-মানের সেমিকন্ডাক্টর যান্ত্রিক এবং থার্মোডাইনামিক টুলিং উপাদানগুলি ফাউন্ড্রি প্রতিযোগীতা বৃদ্ধিতে সরাসরি বিনিয়োগের প্রতিনিধিত্ব করে।

মাল্টি-পকেট সিলিকন এপিটাক্সি গ্রাফাইট সাসেপ্টরগুলিতে CVD ফ্লো ফিল্ড সিমুলেশন, প্রিসিশন টুলিং কন্ট্রোল এবং CVD SiC আবরণ অপ্টিমাইজেশান বাস্তবায়নের মাধ্যমে, VeTek সেমিকন্ডাক্টর সফলভাবে ক্লায়েন্টকে ফিল্ম পুরুত্বের পকেট-টু-পকেট বৈচিত্র্য 1.4% থেকে কমিয়ে 0.69% ফিল্ম চ্যালেঞ্জকে নিখুঁতভাবে সমাধান করতে সাহায্য করেছে। অ অভিন্নতা

আপনি যদি এপিটাক্সিয়াল লেয়ার নন-অনুরূপতা, গ্রাফাইট সাসেপ্টর বিকৃতি, উচ্চ পকেট-টু-পকেট ভিন্নতা, বা CVD আবরণ পিলিং-এর মতো প্রযুক্তিগত ব্যথার পয়েন্টগুলির সম্মুখীন হন, তাহলে একটি বিনামূল্যে প্রবাহ ক্ষেত্র মূল্যায়ন এবং কাস্টমাইজড অপ্টিমাইজেশন পরিকল্পনা পেতে VeTek সেমিকন্ডাক্টর প্রযুক্তিগত বিশেষজ্ঞ দলের সাথে নির্দ্বিধায় যোগাযোগ করুন!
