উচ্চ বিশুদ্ধতা ছিদ্র গ্রাফাইট কি?

সাম্প্রতিক বছরগুলিতে, শক্তি ব্যবহার, ভলিউম, দক্ষতা ইত্যাদির ক্ষেত্রে পাওয়ার ইলেকট্রনিক ডিভাইসের জন্য পারফরম্যান্সের প্রয়োজনীয়তা ক্রমশ আরও বেশি হয়ে উঠেছে। এসআইসির একটি বৃহত্তর ব্যান্ডগ্যাপ, উচ্চতর ব্রেকডাউন ক্ষেত্রের শক্তি, উচ্চতর তাপীয় পরিবাহিতা, উচ্চতর স্যাচুরেটেড ইলেক্ট্রন গতিশীলতা এবং উচ্চতর রাসায়নিক স্থিতিশীলতা রয়েছে, যা traditional তিহ্যবাহী অর্ধপরিবাহী উপকরণগুলির ত্রুটিগুলি তৈরি করে। কীভাবে এসআইসি স্ফটিকগুলি দক্ষতার সাথে এবং বৃহত আকারে বাড়ানো যায় সর্বদা একটি কঠিন সমস্যা এবং উচ্চ-বিশুদ্ধতা প্রবর্তনছিদ্রযুক্ত গ্রাফাইটসাম্প্রতিক বছরগুলিতে কার্যকরভাবে মান উন্নত করেছেএবংc একক স্ফটিক বৃদ্ধি.

ভেটেক সেমিকন্ডাক্টর পোরস গ্রাফাইটের সাধারণ শারীরিক বৈশিষ্ট্য:

পিভিটি পদ্ধতি দ্বারা সিক একক স্ফটিক বৃদ্ধির জন্য উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট

Ⅰ। প্রাইভেট পদ্ধতি

প্রাইভেট পদ্ধতিটি এসআইসি একক স্ফটিকগুলি বাড়ানোর প্রধান প্রক্রিয়া। এসআইসি স্ফটিক বৃদ্ধির প্রাথমিক প্রক্রিয়াটি উচ্চ তাপমাত্রায় কাঁচামালগুলির পচন, তাপমাত্রার গ্রেডিয়েন্টের ক্রিয়াকলাপের অধীনে গ্যাস ফেজ পদার্থের পরিবহন এবং বীজ স্ফটিকগুলিতে গ্যাস ফেজ পদার্থের পুনঃনির্ধারণ বৃদ্ধিতে বিভক্ত হয়। এর উপর ভিত্তি করে, ক্রুশিবলটির অভ্যন্তরটি তিনটি ভাগে বিভক্ত: কাঁচামাল অঞ্চল, বৃদ্ধির গহ্বর এবং বীজ স্ফটিক। কাঁচামাল অঞ্চলে তাপ তাপীয় বিকিরণ এবং তাপ সঞ্চালনের আকারে স্থানান্তরিত হয়। উত্তপ্ত হওয়ার পরে, এসআইসি কাঁচামালগুলি মূলত নিম্নলিখিত প্রতিক্রিয়াগুলির দ্বারা পচে যায়:

সিক (গুলি) = সি (জি) + সি (গুলি)

2 এসআইসি (গুলি) = সি (জি) + সিক₂(ছ)

2 এসআইসি (গুলি) = সি (গুলি) + সি₂সি (জি)

কাঁচামাল অঞ্চলে, তাপমাত্রা ক্রুশিবল প্রাচীরের আশেপাশের থেকে কাঁচামাল পৃষ্ঠের দিকে হ্রাস পায়, অর্থাৎ কাঁচামাল প্রান্ত তাপমাত্রা> কাঁচামাল অভ্যন্তরীণ তাপমাত্রা> কাঁচামাল পৃষ্ঠের তাপমাত্রা, ফলে অক্ষীয় এবং রেডিয়াল তাপমাত্রার গ্রেডিয়েন্টগুলির ফলস্বরূপ, এর আকার স্ফটিক বৃদ্ধিতে আরও বেশি প্রভাব ফেলবে। উপরের তাপমাত্রার গ্রেডিয়েন্টের ক্রিয়াকলাপের অধীনে, কাঁচামাল ক্রুশিবল প্রাচীরের নিকটে গ্রাফিটাইজ করতে শুরু করবে, যার ফলে উপাদান প্রবাহ এবং পোরোসিটি পরিবর্তন হবে। গ্রোথ চেম্বারে, কাঁচামাল অঞ্চলে উত্পন্ন বায়বীয় পদার্থগুলি অক্ষীয় তাপমাত্রার গ্রেডিয়েন্ট দ্বারা চালিত বীজ স্ফটিক অবস্থানে স্থানান্তরিত হয়। যখন গ্রাফাইট ক্রুশিবলটির পৃষ্ঠটি কোনও বিশেষ আবরণ দিয়ে আচ্ছাদিত না হয়, তখন বায়বীয় পদার্থগুলি ক্রুশিবল পৃষ্ঠের সাথে প্রতিক্রিয়া জানাবে, গ্রোথাইট ক্রুশিবলকে জঞ্জাল করে যখন বৃদ্ধি চেম্বারে সি/সি অনুপাত পরিবর্তন করে। এই অঞ্চলে তাপ মূলত তাপ বিকিরণের আকারে স্থানান্তরিত হয়। বীজ স্ফটিক অবস্থানে, গাসিয়াস পদার্থ সি, সি 2 সি, এসআইসি 2 ইত্যাদি বীজ স্ফটিকের কম তাপমাত্রার কারণে বৃদ্ধি চেম্বারে একটি ওভারস্যাচুরেটেড অবস্থায় রয়েছে এবং বীজ স্ফটিক পৃষ্ঠের উপর জমা এবং বৃদ্ধি ঘটে। প্রধান প্রতিক্রিয়াগুলি নিম্নরূপ:

এবং₂সি (ছ) + সিক₂(ছ) = 3 এসআইসি (গুলি)

সি (ছ) + সিক₂(ছ) = 2 এসিক (গুলি)

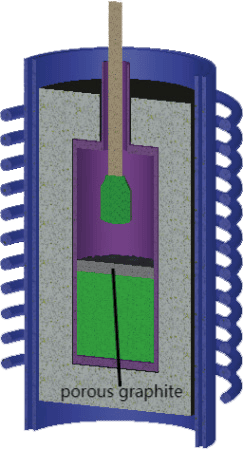

এর প্রয়োগ পরিস্থিতিএকক স্ফটিক সিক বৃদ্ধিতে উচ্চ বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইটভ্যাকুয়াম বা জড় গ্যাস পরিবেশে চুল্লি 2650 ডিগ্রি সেন্টিগ্রেড পর্যন্ত:

সাহিত্য গবেষণা অনুসারে, উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট এসআইসি একক স্ফটিকের বৃদ্ধিতে খুব সহায়ক। আমরা এসআইসি একক স্ফটিকের বৃদ্ধির পরিবেশের সাথে এবং ছাড়াই তুলনা করিউচ্চ বিশুদ্ধতা ছিদ্র গ্রাফাইট.

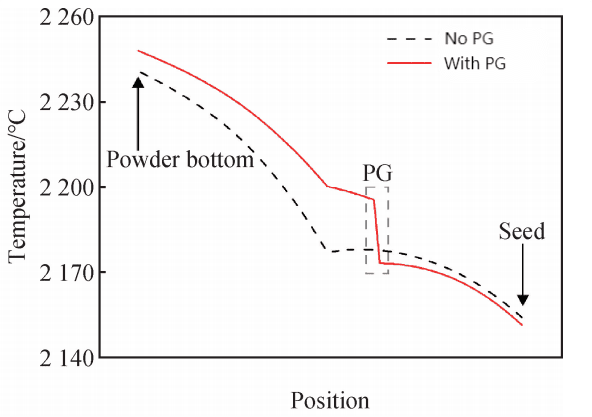

ছিদ্রযুক্ত গ্রাফাইট সহ এবং ছাড়া দুটি কাঠামোর জন্য ক্রুশিবলটির কেন্দ্র রেখার সাথে তাপমাত্রার প্রকরণ

কাঁচামাল অঞ্চলে, দুটি কাঠামোর শীর্ষ এবং নীচের তাপমাত্রার পার্থক্য যথাক্রমে .0৪.০ এবং ৪৮.০ ℃ হয়। উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইটের শীর্ষ এবং নীচের তাপমাত্রার পার্থক্য তুলনামূলকভাবে ছোট এবং অক্ষীয় তাপমাত্রা আরও অভিন্ন। সংক্ষেপে, উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট প্রথমে তাপ নিরোধকের ভূমিকা পালন করে, যা কাঁচামালগুলির সামগ্রিক তাপমাত্রা বৃদ্ধি করে এবং বৃদ্ধির চেম্বারে তাপমাত্রা হ্রাস করে, যা কাঁচামালগুলির সম্পূর্ণ পরমানন্দ এবং পচনের পক্ষে উপযুক্ত। একই সময়ে, কাঁচামাল অঞ্চলে অক্ষীয় এবং রেডিয়াল তাপমাত্রার পার্থক্য হ্রাস করা হয় এবং অভ্যন্তরীণ তাপমাত্রা বিতরণের অভিন্নতা বাড়ানো হয়। এটি এসআইসি স্ফটিকগুলি দ্রুত এবং সমানভাবে বাড়তে সহায়তা করে।

তাপমাত্রার প্রভাব ছাড়াও, উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট সিসির একক স্ফটিক চুল্লীতে গ্যাস প্রবাহের হারও পরিবর্তন করবে। এটি মূলত প্রতিফলিত হয় যে উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইটটি প্রান্তে উপাদান প্রবাহের হারকে ধীর করে দেবে, যার ফলে এসআইসি একক স্ফটিকগুলির বৃদ্ধির সময় গ্যাস প্রবাহের হারকে স্থিতিশীল করা হবে।

Ⅱ। এসআইসি একক স্ফটিক গ্রো

উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট সহ এসআইসি একক স্ফটিক বৃদ্ধির চুল্লীতে, উপকরণগুলির পরিবহন উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট দ্বারা সীমাবদ্ধ, ইন্টারফেসটি খুব অভিন্ন এবং বৃদ্ধি ইন্টারফেসে কোনও প্রান্তের ওয়ার্পিং নেই। যাইহোক, উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট সহ সিসি একক স্ফটিক বৃদ্ধির চুল্লীতে এসআইসি স্ফটিকের বৃদ্ধি তুলনামূলকভাবে ধীর। অতএব, স্ফটিক ইন্টারফেসের জন্য, উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইটের প্রবর্তন কার্যকরভাবে প্রান্ত গ্রাফিটাইজেশনের ফলে সৃষ্ট উচ্চ উপাদান প্রবাহের হারকে দমন করে, যার ফলে এসআইসি স্ফটিকটি সমানভাবে বৃদ্ধি পায়।

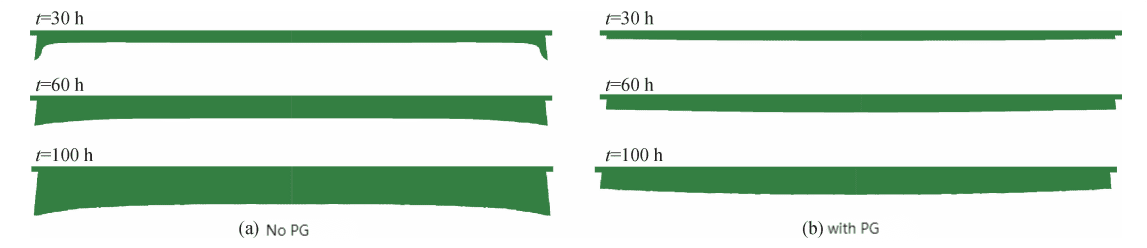

উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইটের সাথে এবং ছাড়াই এসআইসি একক স্ফটিক বৃদ্ধির সময় সময়ের সাথে সাথে ইন্টারফেস পরিবর্তিত হয়

অতএব, এসআইসি স্ফটিকগুলির বৃদ্ধির পরিবেশ উন্নত করতে এবং স্ফটিকের গুণমানকে অনুকূল করার জন্য উচ্চ-বিশুদ্ধতা ছিদ্রযুক্ত গ্রাফাইট একটি কার্যকর উপায়।

ছিদ্রযুক্ত গ্রাফাইট প্লেট ছিদ্রযুক্ত গ্রাফাইটের একটি সাধারণ ব্যবহারের ফর্ম

ছিদ্রযুক্ত গ্রাফাইট প্লেট এবং পিভিটি পদ্ধতি ব্যবহার করে এসআইসি একক স্ফটিক প্রস্তুতির স্কিম্যাটিক ডায়াগ্রামসিভিডিএবংcকাঁচা উপাদানঅর্ধপরিবাহী বোধগম্যতা থেকে

ভেটেক সেমিকন্ডাক্টরের সুবিধাটি তার শক্তিশালী প্রযুক্তিগত দল এবং দুর্দান্ত পরিষেবা দলে রয়েছে। আপনার প্রয়োজন অনুসারে, আমরা উপযুক্ত উপযুক্ত করতে পারিhigh- plurityছিদ্রযুক্ত গ্রাফিটeআপনার জন্য পণ্যগুলি আপনাকে এসআইসি একক স্ফটিক বৃদ্ধি শিল্পে দুর্দান্ত অগ্রগতি এবং সুবিধাগুলি তৈরি করতে সহায়তা করে।
