MOCVD SiC প্রলিপ্ত গ্রাফাইট সাসেপ্টর ক্র্যাকিং এনালাইসিস এবং থার্মাল স্ট্রেস অপ্টিমাইজেশান কেস স্টাডি

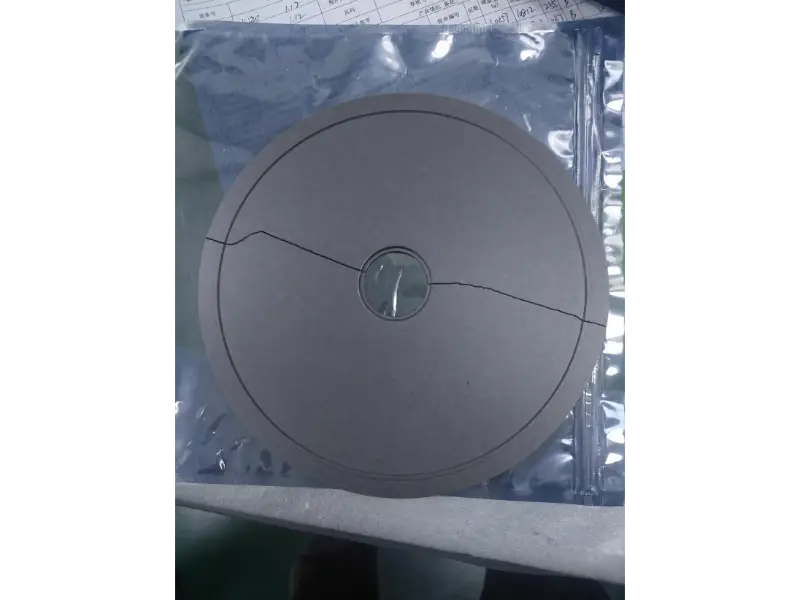

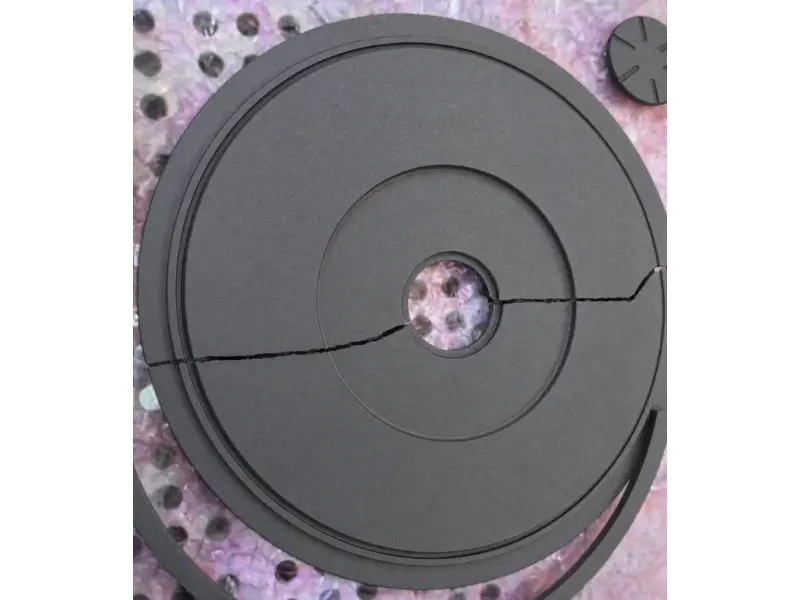

চিত্র 1,2: MOCVD এর রেডিয়াল ফ্র্যাকচার মরফোলজিCVD SiC-কোটেড গ্রাফাইট সাসেপ্টরসেন্ট্রাল স্টেপ থ্রু-হোল থেকে উদ্ভূত

I. এক্সিকিউটিভ সারাংশ এবং মূল সিদ্ধান্ত

মূল উপসংহার:এপিটাক্সিয়াল ওয়েফার সাসেপ্টর (ওয়েফার ক্যারিয়ার) এর ডিজাইন এবং গুণমান সরাসরি তাদের পরিষেবা জীবন নির্ধারণ করে, গভীরভাবে এপিটাক্সি উৎপাদন খরচ বরাদ্দ এবং সরঞ্জাম ডাউনটাইমকে প্রভাবিত করে। সাসেপ্টর বাছাই করার সময়, এপিটাক্সিয়াল ওয়েফার নির্মাতারা উচ্চ-মানের ডিজাইনকে অগ্রাধিকার দেয় যা প্রকৃত প্রক্রিয়ার প্রয়োজনীয়তার সাথে খাপ খায়, প্রতিস্থাপনের ফ্রিকোয়েন্সি কমিয়ে দেয় এবং পরিষেবা জীবন প্রসারিত করে- যার ফলে উল্লেখযোগ্য উৎপাদন খরচ হ্রাস পায় এবং এপিটাক্সিয়াল পণ্যের গুণমানে স্থির উন্নতি হয়।

কেন্দ্রীয় ধাপে স্ট্রেস-বাফারিং জোনকে নতুন করে ডিজাইন করে এবং গ্রাফাইট সাবস্ট্রেট উপকরণ নির্বাচন করে তাপীয় সম্প্রসারণের (CTE) গুণাগুণ সহ, ভেটেক (www.veteksemicon.com) MOCVD ওয়েফারের সেন্ট্রাল স্টেপ থ্রু-হোল থেকে উদ্ভূত রেডিয়াল ক্র্যাকিংয়ের শিল্প চ্যালেঞ্জ সম্পূর্ণরূপে সমাধান করেছে।

একটি বিদেশী 3য়-প্রজন্মের সেমিকন্ডাক্টর এপিটাক্সিয়াল চিপ প্রস্তুতকারক বড় আকারের রাসায়নিক বাষ্প জমার তাত্ক্ষণিক ক্র্যাকিং এবং ক্ষতির কারণে গুরুতর উত্পাদন বাধার সম্মুখীন হয়েছিলসিলিকন কার্বাইড (CVD SiC) প্রলিপ্ত গ্রাফাইট সাসেপ্টরউচ্চ-তাপমাত্রা MOCVD এপিটাক্সিয়াল বৃদ্ধির সময়। আমাদের প্রযুক্তিগত দল মূল কারণগুলি চিহ্নিত করেছে: কেন্দ্রীয় ধাপে গুরুতর চাপের ঘনত্ব এবং গ্রাফাইট সাবস্ট্রেটের তাপীয় সম্প্রসারণের অমিল। স্ট্রাকচারাল মার্জিন পুনর্বিন্যাস (স্ট্রেস বাফার জোন সম্প্রসারণ, ভাসমান ধাপের অবস্থান আপগ্রেড করা) এবং সর্বোত্তম গ্রাফাইট উপাদান নির্বাচনের মাধ্যমে, আমরা ক্লায়েন্টের জন্য ক্র্যাকিং ঝুঁকিগুলি সফলভাবে দূর করেছি।

মূল কর্মক্ষমতা এবং মেট্রিক উন্নতি:

· সাসেপ্টর ক্র্যাকিং রেট:>15% থেকে কমিয়ে 0% এ

· গড় সাইকেল সার্ভিস লাইফ: 300%+ বেড়েছে

· অপরিকল্পিত ইকুইপমেন্ট ডাউনটাইম: 95% কমেছে

২. গ্রাহক পটভূমি এবং ঐতিহ্যগত ব্যথা পয়েন্ট

1. গ্রাহকের পটভূমি

ক্লায়েন্ট হল একটি নেতৃস্থানীয় স্বয়ংচালিত-গ্রেডের যৌগিক সেমিকন্ডাক্টর চিপ প্রস্তুতকারক যারা উচ্চ-শক্তি এবং আরএফ ডিভাইস এপিটাক্সিয়াল ওয়েফারগুলির ব্যাপক উত্পাদনের উপর দৃষ্টি নিবদ্ধ করে একাধিক বড়-আকারের, উচ্চ-তাপমাত্রার MOCVD/MBE উত্পাদন লাইন পরিচালনা করে। রিঅ্যাকশন চেম্বারের অপারেটিং তাপমাত্রা সারা বছর 1000°C–1400°C পর্যন্ত পৌঁছায়, উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং এবং তীব্র দ্রুত গরম/কুলিং তাপচক্রের মধ্য দিয়ে যায়। মূল উপাদান হিসাবে সরাসরি এপিটাক্সিয়াল ওয়েফার, বড় আকারের অধিষ্ঠিতCVD SiC-কোটেড গ্রাফাইট সাসেপ্টরউচ্চ-তাপমাত্রা, উচ্চ-চাপের পরিবেশে চরম কাঠামোগত স্থিতিশীলতা এবং তাপীয় অভিন্নতা বজায় রাখতে হবে।

2. ঐতিহ্যগত পদ্ধতি এবং বিস্তারিত ঐতিহাসিক ব্যথা পয়েন্ট

প্রথাগত সাসেপ্টর ডিজাইনগুলি ব্যবহার করার সময়, এপিটাক্সিয়াল নির্মাতারা দীর্ঘকাল ধরে গুরুতর অর্থনৈতিক এবং ক্ষমতার ব্যথা পয়েন্টে ভুগছিলেন:

· ঘন ঘন প্রতিস্থাপন এবং অত্যন্ত সংক্ষিপ্ত জীবনকাল:প্রচলিত নকশা চরম উচ্চ তাপমাত্রার অধীনে তাপ সম্প্রসারণের পার্থক্যের জন্য অ্যাকাউন্টে ব্যর্থ হয়েছে। সাসেপ্টর কয়েক ডজন চক্রের মধ্যে ফাটল ধরে, কিছু ইনস্টলেশনের সাথে সাথেই ব্যর্থ হয় (ক্র্যাকিং রেট>15%)।

· ব্যয়বহুল ডাউনটাইম এবং পরিষ্কারের খরচ:একবার চেম্বারের ভিতরে একটি সাসেপ্টর ফাটল বা ছিন্নভিন্ন হয়ে গেলে, এপিটাক্সিয়াল ওয়েফারের পুরো ব্যাচটি স্ক্র্যাপ করা হয়েছিল, যার সাথে মারাত্মক কণা দূষণ ছিল। প্রতিটি ঘটনার জন্য 12-24 ঘন্টা চেম্বার কুলিং, ডিসঅ্যাসেম্বলি, পরিষ্কার করা, পুনরায় উচ্ছেদ করা এবং চাপ/তাপমাত্রা পরীক্ষার প্রয়োজন হয়। অপরিকল্পিত ডাউনটাইম এবং ভোগ্যপণ্য থেকে সরাসরি ক্ষতি প্রতি ইভেন্টে হাজার হাজার মার্কিন ডলারে পৌঁছেছে।

· উচ্চ একক ওয়েফার উৎপাদন খরচ:উচ্চ-মূল্যের ভোগ্য দ্রব্য হিসাবে, ঘন ঘন প্রতিস্থাপনের ফলে প্রতি ওয়েফারের অতিরিক্ত সাসেপ্টর খরচ বরাদ্দ হয়। একই সাথে, ডাউনটাইম উৎপাদন লাইন জুড়ে সামগ্রিক সরঞ্জাম কার্যকারিতা (OEE) হ্রাস করেছে, উল্লেখযোগ্যভাবে নির্দিষ্ট ওভারহেড খরচ বাড়িয়েছে।

III. প্রযুক্তিগত চ্যালেঞ্জ এবং ব্যর্থতা প্রক্রিয়া বিশ্লেষণ

শারীরিক ব্যর্থতার রূপবিদ্যা:ফ্র্যাকচার বিশ্লেষণ ইঙ্গিত করে যে ক্র্যাক সূচনা অবিকল কেন্দ্রীয় থ্রু-হোলের অভ্যন্তরীণ ধাপে উদ্ভূত হয়, সাসেপ্টর বডির উভয় পাশে র্যাডিয়ালি বাইরের দিকে প্রসারিত হয়।

মূল কারণ অনুসন্ধান (স্ট্রেস মেকানিজম):

· উপাদান তাপীয় সম্প্রসারণ অমিল:উচ্চ-তাপমাত্রার কাজের অবস্থার অধীনে (1000°C এবং তার উপরে), গ্রাফাইট সাবস্ট্রেট এবং SiC প্রতিরক্ষামূলক আবরণের মধ্যে একটি উল্লেখযোগ্য তাপ সম্প্রসারণ সহগ (CTE) অমিল বিদ্যমান। কারণ গ্রাফাইটের তাপ সম্প্রসারণ সহগ এর চেয়ে বেশিSiC আবরণ, গ্রাফাইট সাবস্ট্রেট পৃষ্ঠের SiC স্তরের তুলনায় উত্তাপের সময় বৃহত্তর তাপীয় সম্প্রসারণ বিকৃতির মধ্য দিয়ে যায়। এটি যথেষ্ট ইন্টারফেসিয়াল থার্মাল স্ট্রেস তৈরি করে, শেষ পর্যন্ত গ্রাফাইট সাবস্ট্রেট বডির ক্র্যাকিং এবং ব্যর্থতা প্ররোচিত করে।

· স্ট্রেস রিলিফ এলাকায় কাঠামোগত ত্রুটি:মূল নকশায় কেন্দ্রীয় ধাপে একটি প্রয়োজনীয় ট্রানজিশন বাফার জোনের অভাব ছিল, যা একটি ক্লাসিক যান্ত্রিক চাপ ঘনত্ব বিন্দু তৈরি করে। একবার সম্প্রসারণের উত্তেজনা গ্রাফাইট সাবস্ট্রেটের প্রসার্য শক্তি থ্রেশহোল্ডকে অতিক্রম করে, মাইক্রো-ফাটল অবিলম্বে তীক্ষ্ণ ধাপের কোণে শুরু হয় এবং বাইরের দিকে ছিঁড়ে যায়।

IV সমাধান: আমরা কিভাবে সমস্যার সমাধান করেছি

কেন্দ্রীয় পদক্ষেপ ক্র্যাকিংকে মোকাবেলা করার জন্য, ভেটেক R&D এবং ইঞ্জিনিয়ারিং টিম তাপ সম্প্রসারণের উচ্চ-তাপমাত্রা সহগ (CTE) এর উপর ভিত্তি করে একটি ব্যাপক প্রযুক্তিগত স্পষ্টীকরণ পরিকল্পনা তৈরি করেছে। অপ্টিমাইজেশান

V. ফলাফল এবং পরিমাপযোগ্য সুবিধা

পুনঃপ্রকৌশলী সাসেপ্টররা ক্লায়েন্টের উত্পাদন লাইনে কঠোর থার্মাল সাইক্লিং এবং ভলিউম লাইন যাচাইকরণের মধ্য দিয়েছিল, উল্লেখযোগ্য কর্মক্ষমতা উন্নতি অর্জন করেছে:

· তাপীয় চাপ ক্র্যাকিং সম্পূর্ণ নির্মূল:অপ্টিমাইজড সাসেপ্টর 500 টিরও বেশি তাপচক্রের জন্য অবিচ্ছিন্নভাবে কাজ করে, ক্র্যাকিং এবং ক্ষতির হার সরাসরি >15% থেকে 0% পর্যন্ত কমিয়ে দেয়।

· ডাউনটাইম ক্ষতির ব্যাপক হ্রাস:ক্যারিয়ার ভাঙ্গনের কারণে অপরিকল্পিত ডাউনটাইম 95% কমেছে, নাটকীয়ভাবে সামগ্রিক লাইন OEE বাড়িয়েছে।

· গুণিত পরিষেবা জীবন এবং খরচ হ্রাস:গড় সাসেপ্টর সেবা জীবন 300%+ বৃদ্ধি পেয়েছে, যার ফলে প্রতি এপিটাক্সিয়াল ওয়েফারের বরাদ্দকৃত সাসেপ্টর খরচ উল্লেখযোগ্যভাবে কমে গেছে।

VI. ভেটেক উৎপাদন ও গুণমান নিয়ন্ত্রণ গ্যারান্টি

· উচ্চ-বিশুদ্ধতা কাঁচামাল নির্বাচন:প্রিমিয়াম হাই-ডেনসিটি আইসোস্ট্যাটিক গ্রাফাইট সাবস্ট্রেট (7N বিশুদ্ধতা, ছাই কন্টেন্ট <5 পিপিএম) সিভিডি SiC আবরণের সাথে নির্দোষ CTE মিল নিশ্চিত করতে নির্বাচন করা হয়েছে।

· যথার্থ যন্ত্র:5-অক্ষ CNC নির্ভুল কাটিং (±0.005 মিমি-এর মধ্যে থাকা সহনশীলতা) ব্যবহার করা হয়, কেন্দ্রীয় পদক্ষেপের মতো গুরুত্বপূর্ণ বৈশিষ্ট্যগুলিতে সুনির্দিষ্ট স্ট্রেস রিলিফ বাফার জোন তৈরি করে।

· CVD SiC জমা:উচ্চ-তাপমাত্রার CVD প্রক্রিয়াগুলি একটি ঘন 80-100 μm β-SiC স্তর জমা করে, যা উচ্চতর তাপীয় অভিন্নতা এবং ক্ষয় সুরক্ষা প্রদান করে।

100% সিএমএম সম্পূর্ণ পরিদর্শন:উচ্চ-নির্ভুলতা স্থানাঙ্ক পরিমাপ মেশিন (সিএমএম) স্বয়ংক্রিয়ভাবে পকেট অ্যারে, কেন্দ্রীয় পদক্ষেপের মাত্রা এবং সামগ্রিক প্ল্যানারিটি স্ক্যান করে এবং পরিমাপ করে।

· ক্লিনরুম প্যাকেজিং এবং ডেলিভারি:ক্লাস 100 ক্লিনরুমে পরিষ্কার করা হয়েছে এবং ভ্যাকুয়াম নাইট্রোজেন প্যাকেজিংয়ে ডবল-প্যাক করা হয়েছে, কাস্টমাইজড ইভা শকপ্রুফ কেস সহ বিতরণ করা হয়েছে।

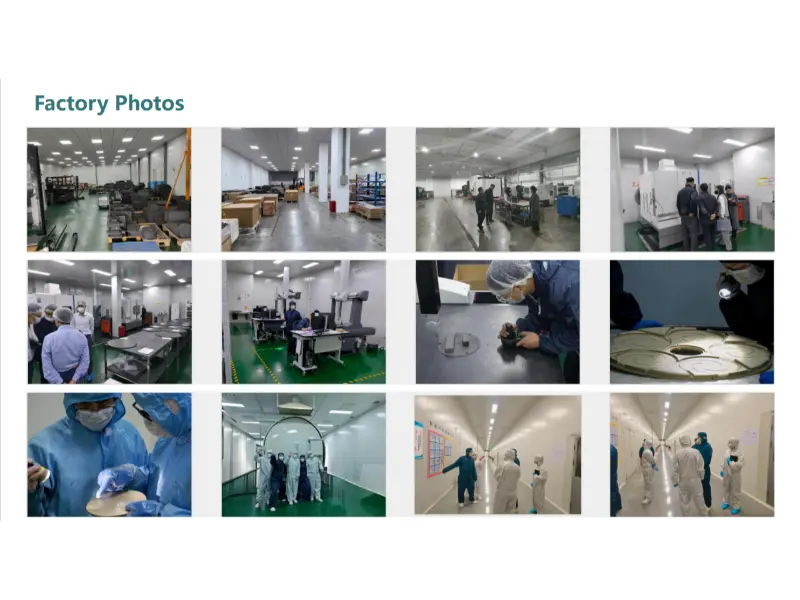

চিত্র 3: ভেটেক সেমিকন্ডাক্টর অ্যাডভান্সড প্রিসিশন মেশিনিং, ক্লিনরুম এবং কোয়ালিটি কন্ট্রোল সুবিধা

VII. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: প্রাথমিক কারণ কি?MOCVD SiC প্রলিপ্ত গ্রাফাইট সাসেপ্টরকেন্দ্রীয় ধাপে ফাটল শুরু?

উত্তর: প্রাথমিক কারণ হল কেন্দ্রীয় ধাপে একটি স্ট্রেস-রিলিফ বাফার জোনের অভাব, তাপীয় চাপ বিতরণ করার জন্য একটি কাঠামোগত পুনর্বিন্যাস প্রয়োজন।

প্রশ্ন 2: CVD SiC আবরণ কি একা কেন্দ্রীয় ধাপে ক্র্যাকিং প্রতিরোধ করতে পারে?

উত্তর: না। SiC আবরণ প্রাথমিকভাবে জারা প্রতিরোধ, অপরিচ্ছন্নতা প্রতিরোধ এবং তাপ পরিবাহী প্রদান করে। কাঠামোগত নকশা ত্রুটিপূর্ণ হলে, আবরণ নিজেই অভ্যন্তরীণ কম্প্রেসিভ এবং প্রসার্য চাপ সহ্য করতে পারে না সাবস্ট্রেট থেকে। শুধুমাত্র 'যৌক্তিকভাবে ডিজাইন করা স্ট্রেস-বাফারিং স্ট্রাকচার + উচ্চ-মানের CVD SiC আবরণ' এর সমন্বয়ই ক্র্যাকিং সমস্যাগুলি পুঙ্খানুপুঙ্খভাবে সমাধান করতে পারে।

অষ্টম। সারাংশ এবং অ্যাকশন কল (CTA)

যদিও এপিটাক্সিয়াল ওয়েফার সাসেপ্টরগুলি সহায়ক ভোগ্য সামগ্রী, তবে তাদের কাঠামোগত নকশা এবং উত্পাদন গুণমান ফ্যাব উত্পাদন দক্ষতা এবং সামগ্রিক ব্যয়ের উপর একটি গুরুত্বপূর্ণ প্রভাব ফেলে। ঐতিহ্যগত নকশাগুলি প্রায়শই উপাদান CTE ম্যাচিং এবং চাপ-ঘনত্বের ত্রাণ অঞ্চলগুলিকে উপেক্ষা করে, যা ঘন ঘন সাসেপ্টর ব্যর্থতা, ব্যয়বহুল ডাউনটাইম এবং ওয়েফার স্ক্র্যাপের ঝুঁকির দিকে পরিচালিত করে।

ভেটেকের স্ট্রাকচারাল অপ্টিমাইজেশন এবং পরিমার্জিত তাপীয় চাপ প্রকৌশলের মাধ্যমে, আমরা শুধুমাত্র গ্রাহককে সম্পূর্ণরূপে নির্মূল করতে সাহায্য করিনিগ্রাফাইট সাসেপ্টরক্র্যাকিং (ক্র্যাকিং রেট 0% এ হ্রাস করা), তবে ক্যারিয়ারের পরিষেবা জীবন 300% এরও বেশি বাড়িয়েছে। এই উন্নতি উল্লেখযোগ্যভাবে প্রতিস্থাপনের ফ্রিকোয়েন্সি হ্রাস করেছে, প্রতি ওয়েফারের উপযোগী বরাদ্দ খরচ কমিয়েছে, এবং ওয়েফার এপিটাক্সিয়াল বৃদ্ধির গুণমান, স্থিতিশীলতা এবং ধারাবাহিকতার গ্যারান্টি দিয়েছে - যথেষ্ট অর্থনৈতিক এবং ক্ষমতার মূল্য প্রদান করে।

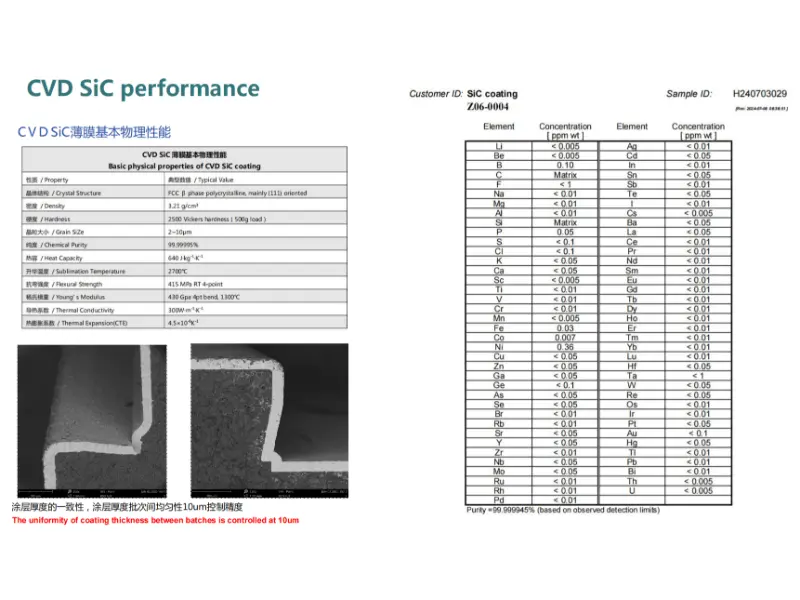

চিত্র 4: মূল শারীরিক বৈশিষ্ট্য, SEM পুরুত্বের অভিন্নতা এবং CVD SiC আবরণের অতি-উচ্চ বিশুদ্ধতা বিশ্লেষণ
