GTMS/CTMS বিশেষ গ্রাফাইট ফিক্সচার কাস্টমাইজেশন: মাইক্রো-হোল ডিপ মেশিনিং সলিউশন

GTMS স্পেশাল গ্রাফাইট ফিক্সচার ব্রেক থ্রু মাইক্রন মেশিনিং: 1,500টি মাইক্রো-হোলের জন্য কাস্টমাইজড সলিউশন 0.01 ㎡ এ সুনির্দিষ্টভাবে সাজানো

মাইক্রোইলেক্ট্রনিক্স প্যাকেজিং-এ GTMS/CTMS উচ্চ-তাপমাত্রা সিন্টারিং প্রক্রিয়া চলাকালীন, বিশেষ গ্রাফাইট ফিক্সচারগুলিকে অবশ্যই উচ্চ তাপীয় প্রতিরোধ এবং স্থিতিশীলতার সাথে মাইক্রোন-স্তরের ফিটকে একত্রিত করতে হবে। এজ চিপিং, অতি-দ্রুত টুল পরিধানের চ্যালেঞ্জ মোকাবেলা করতে এবং ছোট-অঞ্চলের অতি-উচ্চ-ঘনত্ব মাইক্রো-হোলে ক্রমবর্ধমান সহনশীলতা, VeTek প্রায় 10,000 মাইক্রো-হোলগুলির জন্য ক্রমাগত গভীর মেশিনের বাধা ভেদ করতে 10 মাস অতিবাহিত করেছে, উপাদান ক্যাইনমেটিক অ্যাডাপ্টেশন এবং ক্লোজড-কনস্ট্রাক্ট-কাট করা বহুমাত্রিক পরিদর্শন, অত্যন্ত নির্ভরযোগ্য ওয়ান-স্টপ ডেলিভারি উপলব্ধি করে।

1. মূল ডেটা স্ন্যাপশট এবং কর্মক্ষমতা তুলনা

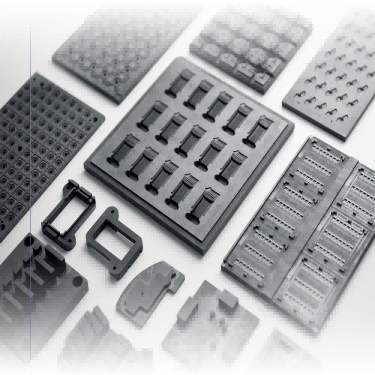

চিত্র 1 - GTMS/CTMS বিশেষ গ্রাফাইট ফিক্সচার প্লেট এবং মাইক্রো-হোল মেশিনিং কাঠামোগত উপাদান

GTMS হারমেটিক প্যাকেজিং প্রক্রিয়ায়, গ্রাফাইট ফিক্সচার প্লেটের গর্তের সামঞ্জস্যতা এবং তাপীয় বিকৃতি প্রতিরোধ ক্ষমতা সরাসরি প্যাকেজিং হারমেটিসিটি এবং সমাপ্ত পণ্যের ফলন নির্ধারণ করে। VeTek দলের প্রযুক্তিগত অগ্রগতির আগে এবং পরে মূল প্রক্রিয়া এবং কর্মক্ষমতা সূচক নিম্নরূপ তুলনা করা হয়:

2. গ্রাহকের পটভূমি এবং GTMS/CTMS হারমেটিক প্যাকেজিং অ্যাপ্লিকেশন পরিস্থিতি

এই সহযোগিতার গ্রাহক হল উচ্চ-নির্ভরযোগ্যতা সেন্সর এবং মাইক্রোইলেক্ট্রনিক্স প্যাকেজিং উপাদানগুলিতে বিশেষজ্ঞ একটি R&D এবং উত্পাদনকারী সংস্থা। এর মূল উত্পাদন লাইনগুলি ব্যাপকভাবে GTMS/CTMS (গ্লাস/সিরামিক-টু-মেটাল সিল) সিন্টারিং প্রক্রিয়াগুলি প্রয়োগ করে। উচ্চ-তাপমাত্রার সিলিং ফার্নেসগুলিতে, বিশেষ গ্রাফাইট ফিক্সচারগুলি উচ্চ-নির্ভুল বাহক ছাঁচ হিসাবে কাজ করে, যা শত শত থেকে হাজার হাজার সূক্ষ্ম ধাতব পিন (যেমন কোভার অ্যালয়) এবং কাচের প্রিফর্মগুলির সঠিক অবস্থান এবং ধরে রাখার জন্য দায়ী। যেহেতু এই প্রজেক্টে একটি একক গ্রাফাইট ফিক্সচার প্লেট 0.01 বর্গ মিটারের কম পরিমাপ করে তবুও প্রায় 1,500টি মাইক্রো-হোলকে সুনির্দিষ্টভাবে মিটমাট করতে হবে, সম্পূর্ণ ফিক্সচার সেটটি গর্তের মধ্যে অত্যন্ত পাতলা দেয়াল সহ প্রায় 10,000 মাইক্রো-হোলকে একীভূত করে। 800°C–1000°C-তে উচ্চ-তাপমাত্রা সিন্টারিংয়ের সময়, সহনশীলতার বাইরের যে কোনো গর্ত ব্যাস, অবস্থানগত বিচ্যুতি, বা গ্রাফাইট ধুলো বিচ্ছিন্নতা সরাসরি ধাতব পিনের কাত, কাচের নিরোধক ক্র্যাকিং বা এমনকি সম্পূর্ণ হারমেটিসিটির দিকে পরিচালিত করবে।

3. বিশেষ গ্রাফাইট মাইক্রো-হোল মেশিনিং বাধা এবং ব্যর্থতা প্রক্রিয়া

VeTek প্রযুক্তিগত টাস্কফোর্স আনার আগে, গ্রাহক ট্রায়াল উত্পাদন এবং ছোট-ব্যাচ প্রক্রিয়াকরণের সময় গুরুতর প্রযুক্তিগত বাধার সম্মুখীন হয়েছিল: প্রথমত, মাইক্রো-হোল প্রান্ত চিপিং এবং ছিঁড়ে ফেলা: গ্রাফাইট একটি ছিদ্রযুক্ত ভঙ্গুর উপাদান; উচ্চ-ঘনত্বের মাইক্রো-হোলগুলির ক্রমাগত ড্রিলিংয়ের সময়, মাইক্রো-ড্রিলটি প্রবেশ করে এবং প্রস্থান করার মুহুর্তে শিয়ার স্ট্রেস সহজেই গর্তের মুখে ভঙ্গুর প্রান্ত চিপিংকে প্ররোচিত করে। দ্বিতীয়ত, টুল মাইক্রো-ওয়্যার দ্বারা সৃষ্ট সহনশীলতা ড্রিফ্ট: ক্রমাগত হাজার হাজার মাইক্রো-হোল প্রক্রিয়াকরণের সময়, সূক্ষ্ম ড্রিল বিটগুলিতে পরিধান তীব্রতর হয়, যার ফলে গভীর গর্তে গর্তের ব্যাস একটি টেপারযুক্ত গ্রেডিয়েন্ট প্রদর্শন করে, যেখানে মাত্র কয়েক মাইক্রনের বিচ্যুতি ব্যর্থতার দিকে পরিচালিত করে এবং 000 সমন্বিত পুরো ফিক্সচার সেটটি স্ক্র্যাপ করে। তৃতীয়ত, তাপ সম্প্রসারণ অমিল এবং ধুলো দূষণ: সাধারণ গ্রাফাইট সামগ্রীর উচ্চ-তাপমাত্রা CTE ধাতব পিনের সাথে মেলে না এবং সূক্ষ্ম ধুলো সহজেই ঝরে যায়, কাচের সিন্টারিং ইন্টারফেসকে দূষিত করে।

4. কিভাবে GTMS বিশেষ গ্রাফাইট ফিক্সচারের জন্য মাইক্রোন-লেভেল মাইক্রো-হোল মেশিনিং অর্জন করবেন?

 10,000 মাইক্রো-হোল গভীর মেশিনের অসুবিধা মোকাবেলা করার জন্য, VeTek R&D টিম কাটিং কাইনেমেটিক্স মডেল পুনর্গঠন করেছে এবং পদ্ধতিগত প্রক্রিয়া প্রকৌশল প্রয়োগ করেছে:

· টুল পাথ অ্যালগরিদম এবং প্লাঞ্জ ফিড পুনর্গঠন:অপ্টিমাইজড ফিড স্পিড এবং অর্থোগোনাল পরীক্ষার মাধ্যমে সেগমেন্টেড ঘূর্ণন গতি, একটি মাইক্রো-ফিড পালসড প্লাঞ্জ কৌশল অবলম্বন করে মেশিনিং ইমপ্যাক্ট শিয়ার ফোর্সকে 45% এরও বেশি কার্যকরভাবে হ্রাস করে, গর্তের মুখের চিপিং ত্রুটিগুলি সম্পূর্ণরূপে দূর করে।

· অ্যান্টি-চিপিং মাইক্রো-ড্রিলস এবং চিপ রিমুভাল ফ্লো ফিল্ড অপ্টিমাইজেশান:কাস্টমাইজড আল্ট্রা-ফাইন গ্রেইন ডায়মন্ড-কোটেড মাইক্রো-ড্রিলস একটি স্পন্দিত নেগেটিভ-প্রেশার মাইক্রো-কুলিং চিপ রিমুভাল সিস্টেমের সাথে একত্রে টুল পরিধান প্রতিরোধের জীবনকাল 3 গুণেরও বেশি বৃদ্ধি করে, প্রতি একক প্লেটে 1,500 মাইক্রো-হোল জুড়ে গর্ত ব্যাস ড্রিফ্ট নিশ্চিত করে 0±02 মিমি এর নিচে থাকে।

5. উচ্চ-তাপ-পরিবাহিতা CTE-মিলিত বিশেষ গ্রাফাইট ফিক্সচার প্লেটের জন্য উত্পাদন ও পরিদর্শন অনুশীলন

চিত্র 2 - শূন্য পৃষ্ঠ চিপিং এবং উচ্চ-নির্ভুল মাইক্রো-হোল অ্যারে সহ বিশেষ গ্রাফাইট ফিক্সচার প্লেটের বাস্তব বিবরণ

· উপাদান অভিযোজন সমাধান:কঠোরভাবে নির্বাচিত উচ্চ-বিশুদ্ধতা আইসোস্ট্যাটিক বিশেষ গ্রাফাইট একটি ঘন মাইক্রোস্ট্রাকচার এবং চমৎকার উচ্চ-তাপমাত্রার তাপীয় স্থিতিশীলতা সমন্বিত। এর তাপীয় সম্প্রসারণের সহগ (CTE) কোভার সংকর ধাতুর সাথে অত্যন্ত মেলে, উচ্চ-তাপমাত্রার সিন্টারিং তাপীয় চাপ এবং মাইক্রো-ডাস্ট বিচ্ছিন্নতাকে উল্লেখযোগ্যভাবে দমন করে।

· সহযোগিতামূলক পরিদর্শন এবং গভীর পরিচ্ছন্নতা:মান নিয়ন্ত্রণ লাইন 'অপটিক্যাল ইমেজ মেজারিং ইন্সট্রুমেন্ট + সম্পূর্ণ স্বয়ংক্রিয় স্থানাঙ্ক পরিমাপ মেশিন (সিএমএম)' এর একটি পরিপূরক সিস্টেম চালু করেছে। অপটিক্যাল ইমেজিং দ্রুত 10,000-হোল অ্যারের ব্যবধান স্ক্যান করে, যখন CMM গভীর-গর্ত ঋজুতা এবং স্থানিক খাঁজের অবস্থান যাচাই করে; অবশেষে মাল্টি-স্টেজ গ্রেডিয়েন্ট আল্ট্রাসোনিক ক্লিনিং দ্বারা সম্পূরক, মাইক্রো-ব্লাইন্ড হোলের গভীরে অবশিষ্ট গ্রাফাইট অমেধ্যগুলি সম্পূর্ণরূপে ফালা করে, সেমিকন্ডাক্টর-গ্রেডের পরিচ্ছন্নতায় পৌঁছায়।

6. প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

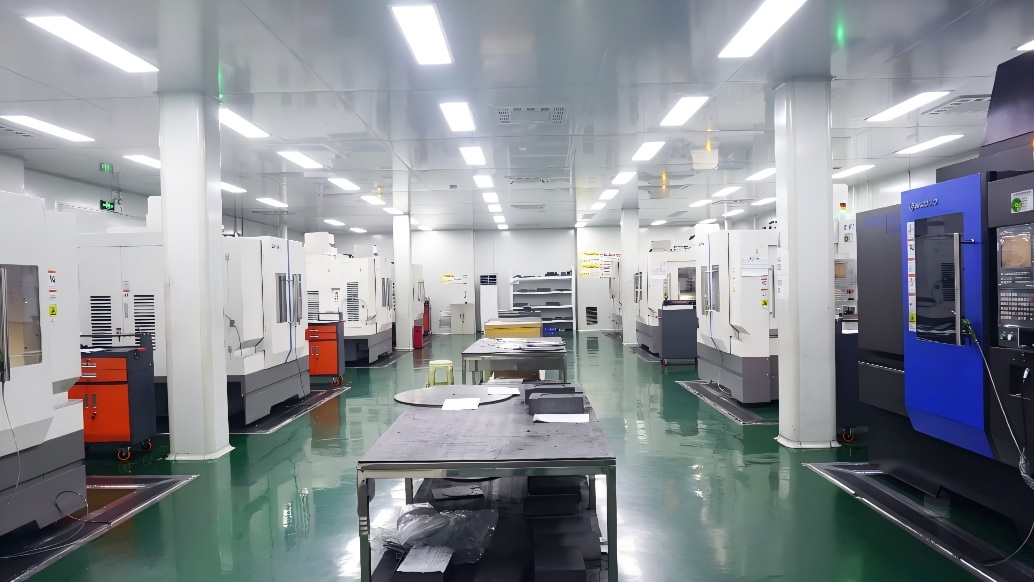

চিত্র 3 - VeTek উচ্চ-নির্ভুল CNC মেশিনিং সেন্টার

প্রশ্ন: উচ্চ-ঘনত্বের বিশেষ গ্রাফাইট ফিক্সচারের মাইক্রো-হোল মেশিনিংয়ের জন্য ন্যূনতম গর্ত ব্যাস এবং চূড়ান্ত সহনশীলতা কী?
ক:VeTek 0.2 মিমি এর নিচে গর্ত ব্যাসের জন্য মাইক্রো-মেশিনিং ক্ষমতার অধিকারী। গর্ত ব্যাস সহনশীলতা ±0.003 মিমি-এর মধ্যে স্থিরভাবে নিয়ন্ত্রণ করা যেতে পারে, এবং একটি একক প্লেটে 1,500টি ছিদ্রের জন্য প্রকৃত গোলাকার এবং অবস্থানগত সহনশীলতা ±0.005 মিমি পর্যন্ত পৌঁছায়, উচ্চ-ঘনত্বের পিন GTMS প্যাকেজিং প্রয়োজনীয়তা সম্পূর্ণরূপে সন্তুষ্ট করে।

প্রশ্ন: কেন জিটিএমএস হারমেটিক সিন্টারিং ফিক্সচারগুলি অবশ্যই কোভার অ্যালয়ের CTE-এর সাথে মেলে?
ক:800°C–1000°C সিনটারিং চক্রের সময়, যদি ফিক্সচারের CTE এবং ধাতব পিনের মধ্যে অসামঞ্জস্যপূর্ণ হয়, তাহলে শীতল সংকোচনের দ্বারা উত্পন্ন শিয়ার স্ট্রেস পিন স্থানচ্যুতি, কাচের বডি ক্র্যাকিং বা সিল ব্যর্থতার কারণ হবে। সুনির্দিষ্ট CTE ম্যাচিং সুসংগত প্রসারণ এবং সংকোচন নিশ্চিত করে, হারমেটিক ফলন উন্নত করে।

প্রশ্ন: কিভাবে অতিস্বনক পরিষ্কারের প্রক্রিয়া নিশ্চিত করে যে গভীর মাইক্রো-হোলের ভিতরে কোন অবশিষ্ট গ্রাফাইট ধুলো থাকবে না?
ক:আমরা একটি মাল্টি-ফ্রিকোয়েন্সি গ্রেডিয়েন্ট আল্ট্রাসোনিক জেনারেশন সিস্টেম নিযুক্ত করি যা ডিওনাইজড ওয়াটার এবং বিশেষ ক্লিনিং মিডিয়ার সাথে মিলিত হয়। উচ্চ-ফ্রিকোয়েন্সি ক্যাভিটেশন প্রভাব ব্যবহার করে, মাইক্রো-হোলের গভীরে সূক্ষ্ম গ্রাফাইট কণা এবং অন্ধ গর্তগুলি সম্পূর্ণরূপে ছিনতাই করা হয়, তারপরে সেমিকন্ডাক্টর-স্তরের পরিচ্ছন্ন চালান অর্জনের জন্য উচ্চ-বিশুদ্ধতা নাইট্রোজেন ব্লোয়িং এবং ভ্যাকুয়াম শুকানো হয়।

7. সারাংশ এবং প্রকৌশল সহায়তা পরিষেবা

সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক্স হারমেটিক প্যাকেজিংয়ের ক্ষেত্রে, বাহকগুলির মাইক্রোন-স্তরের মেশিনিং নির্ভুলতা এবং থার্মোডাইনামিক স্থিতিশীলতা সরাসরি প্যাকেজিং ফলন এবং সরঞ্জামের ব্যবহার নির্ধারণ করে। উচ্চ-বিশুদ্ধতা সামগ্রী, নির্ভুলতা মেশিনিং এবং সমালোচনামূলক সেমিকন্ডাক্টর উপাদান উত্পাদনে ক্রমাগত সঞ্চয়ের উপর নির্ভর করে, VeTek 0.01-এ ঘনত্বে সাজানো 1,500 মাইক্রো-হোলের শিল্প-স্তরের উত্পাদন বাধা সফলভাবে অতিক্রম করেছে।㎡ প্লেট, 10,000-গর্ত স্তরের বিশেষ গ্রাফাইট ফিক্সচারের অত্যন্ত নির্ভরযোগ্য ভর-উৎপাদন ডেলিভারি উপলব্ধি করে।

একটি উত্পাদন এন্টারপ্রাইজ হিসাবে নিবদ্ধCVD SiC, TaC আবরণ, সলিড SiC, এবং সমালোচনামূলক সেমিকন্ডাক্টর উপকরণ এবং উপাদানগুলির বিকাশ, VeTek ক্রমাগত সেমিকন্ডাক্টর উত্পাদন, স্ফটিক বৃদ্ধি, এবং উচ্চ-তাপমাত্রা প্রক্রিয়া ক্ষেত্রের জন্য উচ্চ-কর্মক্ষমতা উপাদান সমাধান প্রদান করে।  একই সময়ে, হারমেটিক প্যাকেজিং, উচ্চ-তাপমাত্রা সিন্টারিং এবং নির্ভুল অবস্থানে অ্যাপ্লিকেশনের প্রয়োজনীয়তাগুলি সম্বোধন করে, VeTek প্রকৌশল পরিষেবা প্রদান করেউচ্চ-বিশুদ্ধতা গ্রাফাইট উপাদান নির্বাচন, নির্ভুল মেশিনিং, এবং কাস্টমাইজড উত্পাদন সমর্থন.

আপনি যদি GTMS/CTMS হারমেটিক সিলিং প্রক্রিয়ার জন্য উপযুক্ত উচ্চ-নির্ভুল গ্রাফাইট উপাদান খুঁজছেন, অথবা উপাদানের মিল, কাঠামোগত অপ্টিমাইজেশান, এবং নমুনা যাচাইকরণের প্রয়োজন, অনুগ্রহ করে VeTek ইঞ্জিনিয়ারিং টিমের সাথে নির্দ্বিধায় যোগাযোগ করুন। আমরা আপনাকে উপাদান নির্বাচন থেকে নির্ভুল উত্পাদন এক-স্টপ প্রযুক্তিগত সহায়তা প্রদান করব।

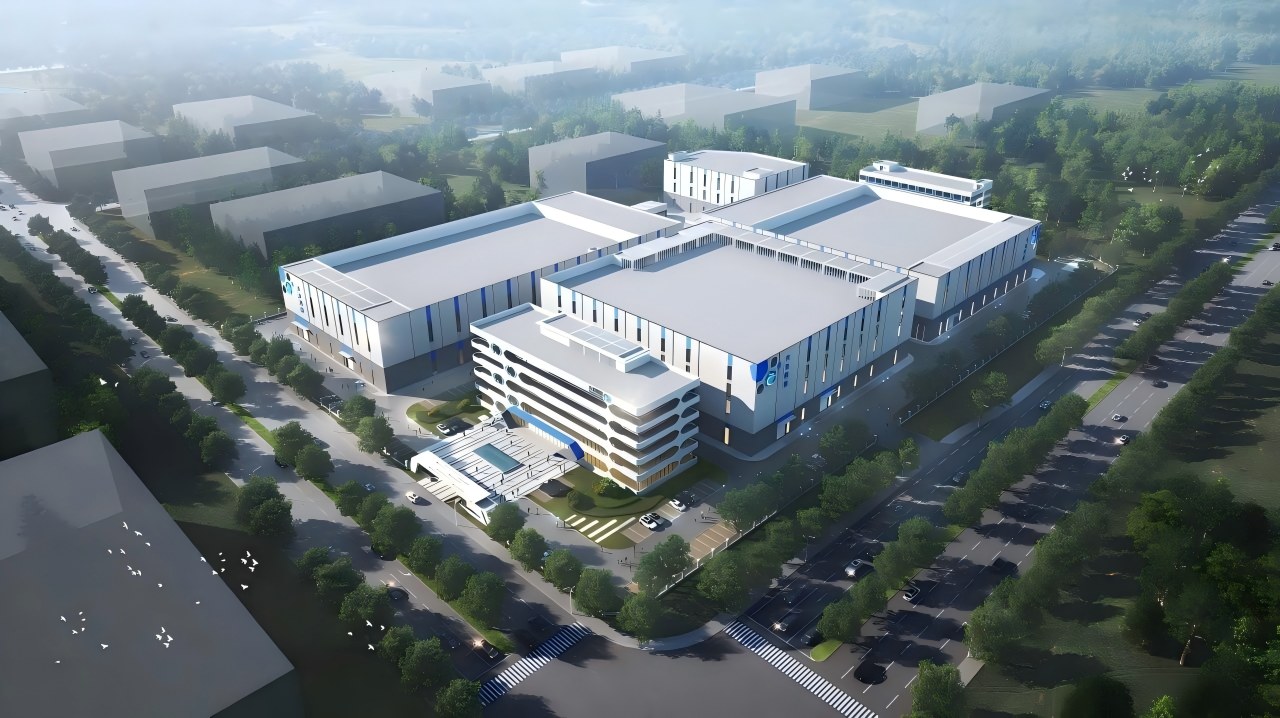

চিত্র 4 - VeTek বিশেষ উপকরণ R&D এবং যথার্থ উত্পাদন ভিত্তির প্যানোরামিক ভিউ
