টিএসি লেপ গাইড রিং
  • টিএসি লেপ গাইড রিংটিএসি লেপ গাইড রিং

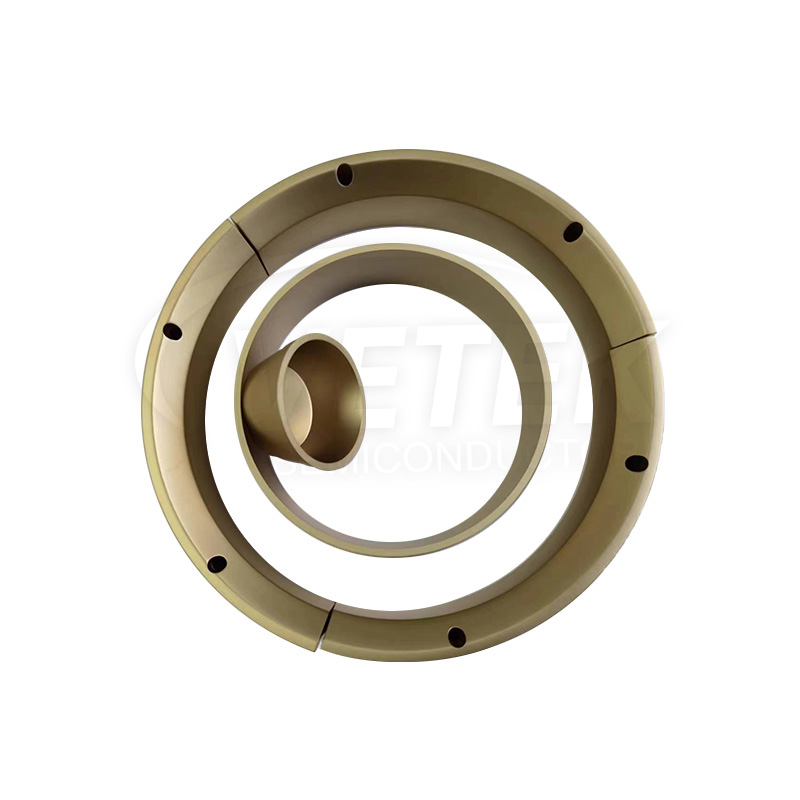

টিএসি লেপ গাইড রিং

VeTek সেমিকন্ডাক্টরের TaC আবরণ গাইড রিং রাসায়নিক বাষ্প জমা (CVD) নামক একটি অত্যন্ত উন্নত কৌশল ব্যবহার করে গ্রাফাইট অংশগুলিতে ট্যানটালাম কার্বাইড আবরণ প্রয়োগ করে তৈরি করা হয়। এই পদ্ধতিটি সু-প্রতিষ্ঠিত এবং ব্যতিক্রমী আবরণ বৈশিষ্ট্য প্রদান করে। TaC আবরণ গাইড রিং ব্যবহার করে, গ্রাফাইট উপাদানগুলির আয়ুষ্কাল উল্লেখযোগ্যভাবে প্রসারিত করা যেতে পারে, গ্রাফাইটের অমেধ্যগুলির চলাচলকে দমন করা যেতে পারে এবং SiC এবং AIN একক স্ফটিক গুণমান নির্ভরযোগ্যভাবে বজায় রাখা যেতে পারে। আমাদের তদন্ত স্বাগতম.

ভেটেক সেমিকন্ডাক্টর একটি পেশাদার চীন টিএসি লেপ গাইড রিং, টিএসি লেপ ক্রুসিবল, বীজ ধারক প্রস্তুতকারক এবং সরবরাহকারী।

TaC আবরণ ক্রুসিবল, বীজ ধারক এবং TaC আবরণ গাইড রিং SiC এবং AIN একক ক্রিস্টাল ফার্নেস PVT পদ্ধতিতে জন্মানো হয়েছিল।

যখন ভৌত বাষ্প পরিবহন পদ্ধতি (PVT) ব্যবহার করা হয় SiC প্রস্তুত করার জন্য, বীজ স্ফটিক অপেক্ষাকৃত কম তাপমাত্রা অঞ্চলে এবং SiC কাঁচামাল তুলনামূলকভাবে উচ্চ তাপমাত্রা অঞ্চলে (2400 ℃ উপরে)। কাঁচামালের পচন থেকে SiXCy উৎপন্ন হয় (প্রধানত Si, SiC₂, Si₂C, ইত্যাদি সহ)। বাষ্প পর্যায়ের উপাদান উচ্চ তাপমাত্রা অঞ্চল থেকে নিম্ন তাপমাত্রা অঞ্চলে বীজ স্ফটিকের মধ্যে পরিবাহিত হয় এবং নিউক্লিয়েট এবং বৃদ্ধি পায়। একটি একক স্ফটিক গঠন. এই প্রক্রিয়ায় ব্যবহৃত তাপীয় ক্ষেত্র উপকরণ, যেমন ক্রুসিবল, ফ্লো গাইড রিং, বীজ স্ফটিক ধারক, উচ্চ তাপমাত্রা প্রতিরোধী হওয়া উচিত এবং SiC কাঁচামাল এবং SiC একক ক্রিস্টালকে দূষিত করবে না। একইভাবে, AlN একক ক্রিস্টালের বৃদ্ধিতে গরম করার উপাদানগুলিকে আল বাষ্প, N₂ ক্ষয় প্রতিরোধী হতে হবে এবং স্ফটিক প্রস্তুতির সময়কে ছোট করার জন্য উচ্চ ইউটেটিক তাপমাত্রা (এবং AlN) থাকা প্রয়োজন।

এটি পাওয়া গিয়েছিল যে টিএসি লেপযুক্ত গ্রাফাইট তাপীয় ক্ষেত্রের উপকরণ দ্বারা প্রস্তুত এসআইসি এবং এএলএন ক্লিনার ছিল, প্রায় কোনও কার্বন (অক্সিজেন, নাইট্রোজেন) এবং অন্যান্য অমেধ্য, কম প্রান্তের ত্রুটিগুলি, প্রতিটি অঞ্চলে ছোট প্রতিরোধ ক্ষমতা এবং মাইক্রোপোর ঘনত্ব এবং এচিং পিট ঘনত্ব ছিল উল্লেখযোগ্যভাবে হ্রাস (কোহ এচিংয়ের পরে), এবং স্ফটিক মানের ব্যাপক উন্নতি হয়েছিল। তদ্ব্যতীত, টিএসি ক্রুসিবল ওজন হ্রাস হার প্রায় শূন্য, উপস্থিতি অ-ধ্বংসাত্মক, পুনর্ব্যবহারযোগ্য (200 ঘন্টা পর্যন্ত জীবন), এই জাতীয় স্ফটিক প্রস্তুতির টেকসইতা এবং দক্ষতা উন্নত করতে পারে।


SiC prepared by PVT method


টিএসি লেপ গাইড রিংয়ের পণ্য প্যারামিটার:

TaC আবরণের শারীরিক বৈশিষ্ট্য
ঘনত্ব 14.3 (জি/সেমি)
নির্দিষ্ট নির্গততা 0.3
তাপ সম্প্রসারণ সহগ 6.3 10-6/কে
কঠোরতা (এইচকে) 2000 এইচকে
প্রতিরোধ 1×10-5ওহম*সেমি
তাপীয় স্থিতিশীলতা <2500 ℃
গ্রাফাইট আকার পরিবর্তন -10 ~ -20um
লেপ বেধ ≥20um সাধারণ মান (35um±10um)


উত্পাদনের দোকান:

VeTek Semiconductor Production Shop


সেমিকন্ডাক্টর চিপ এপিটাক্সি ইন্ডাস্ট্রি চেইনের ওভারভিউ:

Overview of the semiconductor chip epitaxy industry chain
