মূল উপসংহার:সঠিক CVD SiC, TaC আবরণ বা সলিড SiC নির্বাচন করা সরাসরি এপিটাক্সি/এচিং লাইনে কণার মাত্রা এবং উপাদানের জীবনকাল নির্ধারণ করে। এই নিবন্ধটি আপনাকে দ্রুত সিদ্ধান্ত নিতে এবং ঝুঁকি কমাতে সাহায্য করার জন্য তাপমাত্রা, বায়ুমণ্ডল এবং প্রক্রিয়া দ্বারা স্পষ্ট নির্বাচন সীমানা প্রদান করে, প্রধান সরঞ্জাম প্রতিস্থাপন সমাধান এবং মূল মেট্রিক্সের সাথে মিলে যায়।

GaN MOCVD প্রক্রিয়ায়, গ্রাফাইট-ভিত্তিক SiC-কোটেড সাসেপ্টর সাধারণত NH₃/H₂ বায়ুমণ্ডলে 1100°C তাপমাত্রায় শত শত ঘন্টা স্থিরভাবে কাজ করতে পারে; যাইহোক, তাপ ক্ষেত্রের অ-অভিন্নতার কারণে, প্রান্ত এবং কেন্দ্র অঞ্চলের মধ্যে আবরণ জীবনকালের পার্থক্য 50% অতিক্রম করতে পারে। SiC PVT স্ফটিক বৃদ্ধির প্রক্রিয়ায়, যখন তাপমাত্রা 1600°C অতিক্রম করে, তখন SiC আবরণ উৎকৃষ্ট এবং পচতে শুরু করে, যার জন্য TaC আবরণ বা সলিড SiC সলিউশনে পরিবর্তনের প্রয়োজন হয়। ভুল উপাদান উপাদান নির্বাচনের পরিণতি - সর্বোত্তমভাবে, প্রতি 2-3 মাস পর পর ভোগ্য সামগ্রী প্রতিস্থাপন করা; সবচেয়ে খারাপভাবে, কণা দূষণের কারণে ওয়েফারের একটি সম্পূর্ণ চুল্লির স্ক্র্যাপ। এই নিবন্ধটি VeTek সেমিকন্ডাক্টর টেকনিক্যাল টিম (ড. Xiao-এর নির্দেশনায়) দ্বারা লেখা হয়েছে, যার লক্ষ্য হল এপিটাক্সি/এচিং/PVT ইঞ্জিনিয়ারদের জন্য "সরঞ্জাম মডেল → প্রক্রিয়া শর্ত → উপাদান নির্বাচন → জীবনকালের প্রত্যাশা" এর একটি পদ্ধতিগত সিদ্ধান্ত কাঠামো স্থাপন করা, যা আপনাকে দ্রুত উপকরণ, কণা নিয়ন্ত্রণ এবং মূল্যায়ন করতে সহায়তা করে।

1. প্রক্রিয়া শর্তের উপর ভিত্তি করে SiC আবরণ, TaC আবরণ বা সলিড SiC কিভাবে নির্বাচন করবেন?

মূল উপসংহার:"তাপমাত্রা → বায়ুমণ্ডল → প্রক্রিয়ার ধরন" এর তিনটি মাত্রা বরাবর সিদ্ধান্ত নিন: ≤1600°C-তে CVD SiC আবরণকে অগ্রাধিকার দিন; >2000°C বা দৃঢ়ভাবে ক্ষয়কারী বায়ুমণ্ডলের জন্য TaC নির্বাচন করুন; এচিং এবং অতি-উচ্চ পরিচ্ছন্নতার পরিস্থিতির জন্য সলিড SiC-কে অগ্রাধিকার দিন।

প্রকৃত উৎপাদন লাইন নির্বাচন করার সময়, প্রকৌশলীরা প্রায়শই জিজ্ঞাসা করেন: "আমার Aixtron/Veeco সরঞ্জামের জন্য, GaN বা SiC এপিটাক্সি চালানোর জন্য, কোন তাপমাত্রায় এবং কোন বায়ুমণ্ডলে, কোন আবরণ ব্যবহার করা উচিত?" উত্তরটি জটিল নয়, তবে তিনটি মাত্রা একসাথে সংযুক্ত করা দরকার।

তাপমাত্রা উইন্ডো হল প্রথম থ্রেশহোল্ড

CVD SiC আবরণ এখনও আনুমানিক 2000-2100°C এর নিচে কাঠামোগত অখণ্ডতা বজায় রাখতে পারে। এই পরিসরের বাইরে, অসামঞ্জস্যপূর্ণ বাষ্পীভবন (প্রেফারেনশিয়াল সিলিকন উদ্বায়ীকরণ) ঘটে, যার ফলে পৃষ্ঠ রুক্ষ হয়ে যায় এবং কণা বৃদ্ধি পায়। TaC আবরণের গলনাঙ্কের উচ্চতা 3880°C এবং এটি অত্যন্ত কম বাষ্পের চাপ বজায় রাখতে পারে এমনকি PVT ক্রিস্টাল বৃদ্ধির পরিবেশে 2400°C এর উপরে। সলিড SiC-এর কোনো আবরণ-সাবস্ট্রেট ইন্টারফেসের সমস্যা নেই এবং বারবার তাপীয় শক সাপেক্ষে এচিং চেম্বারের উপাদানের জন্য উপযুক্ত।

বায়ুমণ্ডল এবং ক্ষয়কারীতা আবরণ রাসায়নিক স্থিতিশীলতা নির্ধারণ করে

NH₃, H₂ বা ক্লোরিন-ভিত্তিক গ্যাস ধারণকারী পরিবেশে, SiC আবরণ ভাল কাজ করে, কিন্তু উচ্চ-তাপমাত্রা হাইড্রোজেনের দ্বারা SiC-এর ক্ষয় হার TaC-এর তুলনায় উল্লেখযোগ্যভাবে বেশি। পরীক্ষামূলক তথ্য দেখায় যে উচ্চ-তাপমাত্রা অ্যামোনিয়াতে TaC এর ক্ষয় হার প্রায় 1/6 SiC এর থেকে, এবং হাইড্রোজেনে এটি 1/10 এর মতোও কম হতে পারে। তাই, SiC epitaxy বা GaN MOCVD-এর স্ট্যান্ডার্ড শর্তগুলি বেশিরভাগ ক্ষেত্রে SiC আবরণ ব্যবহার করে, যখন উচ্চ-জারা বা অতি-উচ্চ-তাপমাত্রার পরিস্থিতিগুলিকে অবশ্যই TaC-তে যেতে হবে।

প্রসেস টাইপ এবং কম্পোনেন্ট ফাংশন ম্যাচিং

• GaN MOCVD / Si epitaxy: উচ্চ-বিশুদ্ধ গ্রাফাইট + CVD SiC প্রলিপ্ত সাসেপ্টর, প্রিহিট রিংকে অগ্রাধিকার দিন

• SiC PVT স্ফটিক বৃদ্ধি: দৃঢ়ভাবে গ্রাফাইট হট-জোন উপাদানগুলির জন্য TaC আবরণের সুপারিশ করুন

• প্লাজমা এচিং (ফোকাস রিং, ইত্যাদি): কঠিন SiC বা SiC-কোটেড গ্রাফাইট উভয়ই সম্ভব, কণার প্রয়োজনীয়তা এবং খরচের উপর নির্ভর করে

• চেম্বারের গুরুত্বপূর্ণ অংশগুলি কণার প্রতি অত্যন্ত সংবেদনশীল: কোন আবরণ ইন্টারফেস ছাড়াই সলিড SiC-কে অগ্রাধিকার দিন

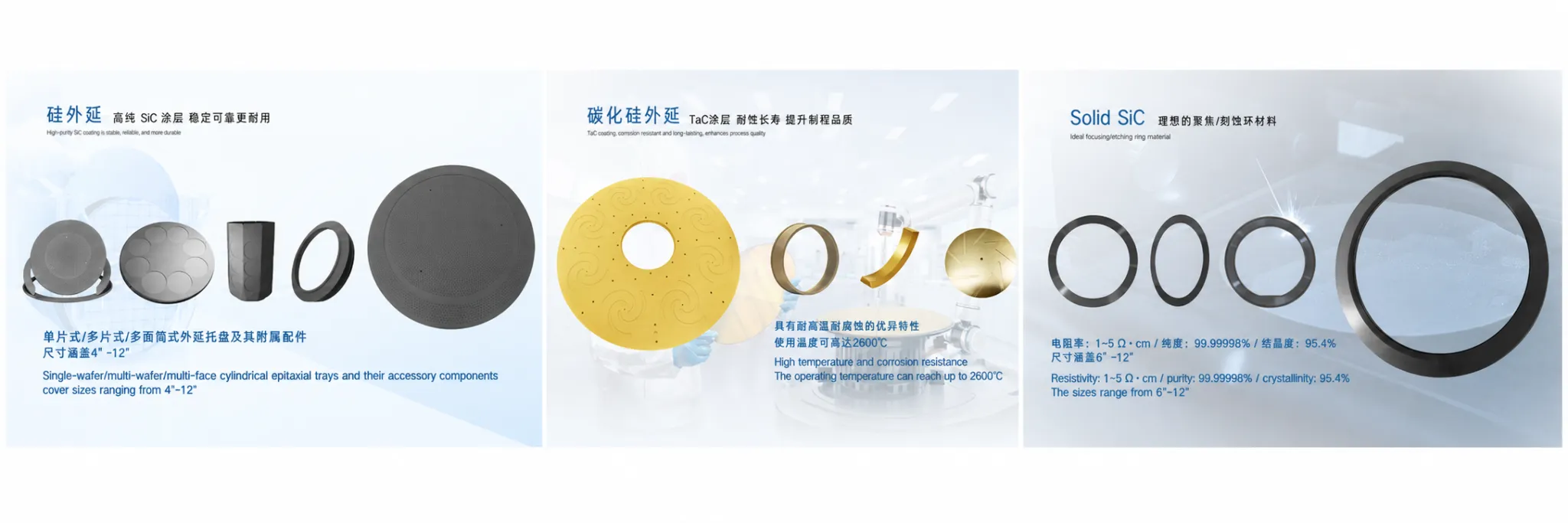

চিত্র 1 – VeTek প্রধান পণ্য শোকেস

2. Aixtron/Veeco Graphite সাসেপ্টর সামঞ্জস্য এবং কাস্টম প্রতিস্থাপন সমাধান

মূল উপসংহার:VeTek গ্রাহকের অঙ্কন বা মূল খুচরা যন্ত্রাংশের উপর ভিত্তি করে 1:1 কাস্টমাইজেশন সমর্থন করে, প্রধান প্ল্যাটফর্ম যেমন Aixtron G10, Veeco K465i, ASM Epsilon, ইত্যাদি কভার করে। স্ট্যান্ডার্ড পণ্য দ্রুত পাঠানো যেতে পারে; কাস্টম অংশগুলি সাধারণত 3-6 সপ্তাহ সময় নেয়।

অনেক প্রকৌশলী যে বিষয়টি নিয়ে সবচেয়ে বেশি উদ্বিগ্ন তা হল "এটি তৈরি করা যায় কিনা" নয় বরং "এটি মূল অংশের মতো স্থিতিশীল হতে পারে, নিয়ন্ত্রণযোগ্য লিড টাইম সহ, এবং সম্পূর্ণ পরিদর্শন প্রতিবেদন উপলব্ধ।" VeTek এর মূল ক্ষমতাগুলির মধ্যে একটি হল ড্রয়িং অনুযায়ী সম্পূর্ণ কাস্টমাইজেশন এবং প্রধান সরঞ্জাম ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ থাকা।

প্রধান সরঞ্জাম সামঞ্জস্য দ্রুত রেফারেন্স

নীচের টেবিলটি অভ্যন্তরীণ প্রযুক্তিগত পর্যালোচনা বা সংগ্রহ মূল্যায়নের জন্য সরাসরি ব্যবহার করা যেতে পারে:

প্রকৃত প্রকল্পে, আমরা প্রায়ই গ্রাহকদের কাছ থেকে আসল খুচরা যন্ত্রাংশ বা CMM অঙ্কন পাই। প্রযুক্তিগত দল, তাপীয় ক্ষেত্রের মিল এবং মাত্রিক সহনশীলতা নিশ্চিত করার পরে, সাবস্ট্রেটের বিশুদ্ধতা, আবরণের বেধ এবং পৃষ্ঠের রুক্ষতার বিষয়ে সুপারিশ প্রদান করবে এবং গ্রাহকের অন-টুল যাচাইকরণের জন্য নমুনা সরবরাহ করবে।

3. CVD SiC আবরণ পুরুত্ব অভিন্নতা এবং কণা নিয়ন্ত্রণের জন্য মূল মেট্রিক্স

মূল উপসংহার:±5% এর মধ্যে নিয়ন্ত্রিত পুরুত্বের অভিন্নতা, তাত্ত্বিক মানের কাছাকাছি ঘনত্ব এবং নিয়ন্ত্রণযোগ্য পৃষ্ঠের রুক্ষতা হল পাউডার শেডিং এবং কণা দূষণ দমনের মূল। GDMS/ICP-OES দ্বারা ট্র্যাক করা গুরুতর ধাতব অমেধ্য সহ বিশুদ্ধতার লক্ষ্য 5 পিপিএম-এর নিচে।

কণার সমস্যাগুলি প্রায় প্রতিটি এপিটাক্সি ইঞ্জিনিয়ারের দুঃস্বপ্ন। আবরণে স্থানীয় পাতলা দাগ, ছিদ্র বা মাইক্রো-ফাটল হয়ে গেলে, বারবার তাপীয় সাইকেল চালানো এবং ক্ষয়কারী গ্যাসের আক্রমণে পাউডারটি ঝরে যাবে, যা সরাসরি ওয়েফারের ত্রুটির ঘনত্বকে বাড়িয়ে তুলবে।

বেধ এবং অভিন্নতা

সাধারণ CVD SiC আবরণ বেধ 100-200 μm। প্রক্রিয়া পরামিতি এবং প্রবাহ ক্ষেত্র নিয়ন্ত্রণের মাধ্যমে, VeTek ±5% এর মধ্যে পুরুত্বের অভিন্নতাকে স্থিতিশীল করে। 1000-এরও বেশি তাপীয় শক চক্রের পরে (ঘরের তাপমাত্রা ↔ 1100°C), আবরণটি কোনও বিচ্ছিন্নতা দেখায় না এবং কণার ত্রুটিগুলির জন্য কঠোর GaN MOCVD প্রয়োজনীয়তা ≤0.1/cm² পূরণ করতে পারে।

বিশুদ্ধতা এবং পরিদর্শন

আবরণ এবং উপাদানগুলির সামগ্রিক বিশুদ্ধতা 5 পিপিএম-এর চেয়ে কম হতে পারে, কিছু পণ্য 99.99995% এ পৌঁছায়। আমরা ধাতু বিশ্লেষণের জন্য ICP-OES এবং GDMS ব্যবহার করি যাতে Fe এবং Ni-এর মতো গুরুতর অমেধ্যগুলি নিয়ন্ত্রণযোগ্য স্তরে থাকে, এপিটাক্সিয়াল স্তর ডোপিং বা ক্যারিয়ারের ঘনত্বের সাথে হস্তক্ষেপ এড়ানো যায়।

ঘনত্ব এবং পৃষ্ঠের অবস্থা

CVD প্রক্রিয়ার দ্বারা গঠিত β-SiC পলিক্রিস্টালাইন স্তরের ঘনত্ব তাত্ত্বিক মানের কাছাকাছি (প্রায় 3.21 g/cm³) অত্যন্ত কম ছিদ্রযুক্ত। সারফেস রুক্ষতা (Ra) গ্রাহকের প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে, পর্যাপ্ত যান্ত্রিক ইন্টারলকিং নিশ্চিত করে কণা তৈরির উত্স হওয়া এড়াতে পারে।

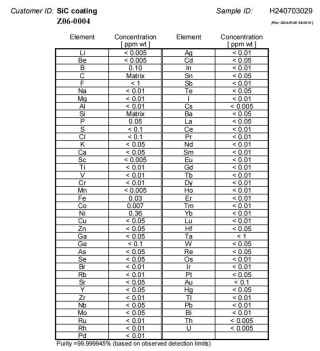

চিত্র 2 – CVD SiC আবরণের জন্য GDMS পরিদর্শন প্রতিবেদন

4. কেস স্টাডি: আবরণের ফলন 50% থেকে 90% উন্নত করার জন্য প্রান্তের হলুদ সমাধান করা

মূল উপসংহার:মাইক্রো-স্ট্রেস দূর করার জন্য প্রাথমিক জমার হার এবং প্রবাহের ক্ষেত্রকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করে, VeTek একজন গ্রাহকের MOCVD গ্রাফাইট সাসেপ্টরের আবরণের ফলনকে প্রায় 50% থেকে 90% পর্যন্ত উন্নত করেছে, এবং উল্লেখযোগ্যভাবে বর্ধিত পরিষেবা জীবন।

এটি একটি বাস্তব ঘটনা যা প্রযোজনা লাইনে ঘটেছে। গ্রাহক রিপোর্ট করেছেন প্রান্ত হলুদ এবং কিছু গ্রাফাইট সাসেপ্টরের খোসা ছাড়ানোর প্রবণতা, যার ফলে ব্যাচের সামগ্রিক আবরণের ফলন দীর্ঘ সময়ের জন্য 50% এর কাছাকাছি থাকে, উচ্চ লাইন রক্ষণাবেক্ষণ খরচ এবং ওয়েফার ঝুঁকি সহ।

ডক্টর জিয়াওর নেতৃত্বে প্রযুক্তিগত দল হস্তক্ষেপ করার পর, দুটি দিকে দৃষ্টি নিবদ্ধ করা হয়েছিল: প্রথমত, প্রাথমিক পর্যায়ে জমা হওয়ার হার খুব দ্রুত ছিল, যার ফলে আবরণে অভ্যন্তরীণ চাপ জমেছিল; দ্বিতীয়ত, প্রান্ত এবং কেন্দ্র অঞ্চলের মধ্যে প্রবাহ ক্ষেত্রের পার্থক্য স্থানীয় ওভার-থিকনেস বা কম-বেধের দিকে পরিচালিত করে। MTS/H₂ অনুপাত, ডিপোজিশন টেম্পারেচার প্রফাইল এবং ফিক্সচার ফ্লো ফিল্ড ডিজাইন অপ্টিমাইজ করে, মাইক্রো-স্ট্রেস কার্যকরভাবে মুক্তি দেওয়া হয়েছিল। শেষ পর্যন্ত, সেই ব্যাচের আবরণের ফলন এবং পরবর্তী উত্পাদন 90% এর উপরে স্থিতিশীল, গ্রাহকের প্রতিস্থাপন চক্রটি স্পষ্টভাবে প্রসারিত হয়েছিল এবং কণার অভিযোগ উল্লেখযোগ্যভাবে হ্রাস পেয়েছে।

এই ঘটনাটি দেখায়: "কোট করতে সক্ষম হওয়া" শুধুমাত্র শুরুর বিন্দু; "স্থিরভাবে আবরণ, দীর্ঘস্থায়ী, এবং কণা নিয়ন্ত্রণ করা" প্রকৃত মূল্য প্রকৌশলীদের যত্ন। ডেটা যেকোনো প্রচারের চেয়ে বেশি জোরে কথা বলে।

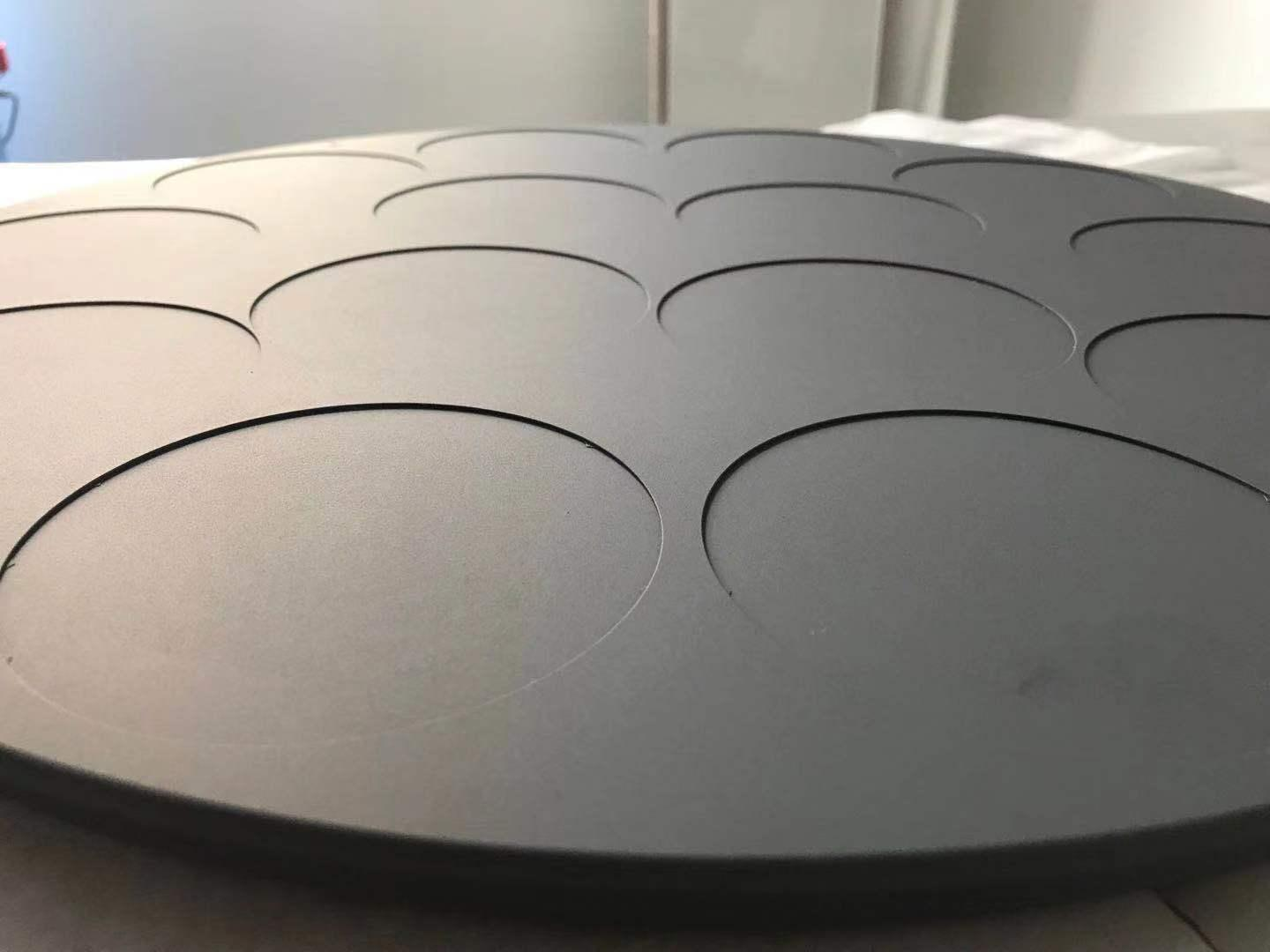

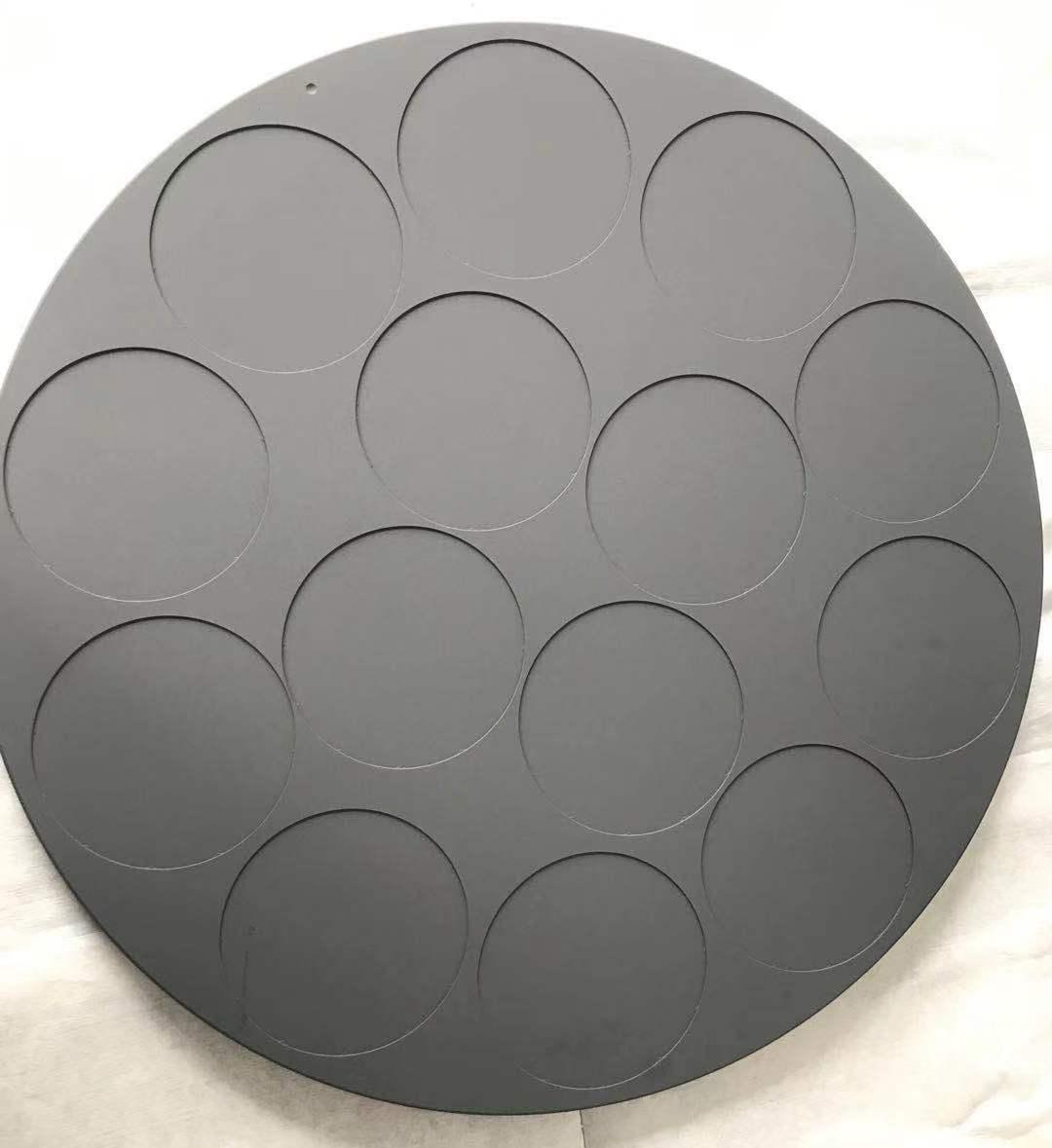

চিত্র 3 – উচ্চ-বিশুদ্ধতা সিভিডি সিলিকন কার্বাইড প্রলিপ্ত গ্রাফাইট সাসেপ্টর অভিন্ন পৃষ্ঠের রঙ এবং কোন ত্রুটি নেই

5. সলিড SiC এবং প্রলিপ্ত গ্রাফাইট অংশ এবং প্রযোজ্য পরিস্থিতির মধ্যে পার্থক্য

মূল উপসংহার:প্রলিপ্ত গ্রাফাইট অংশগুলির কম খরচ এবং দ্রুত তাপীয় প্রতিক্রিয়া রয়েছে, বেশিরভাগ এপিটাক্সি সাসেপ্টরগুলির জন্য উপযুক্ত; সলিড SiC-এর কোনো ইন্টারফেস ঝুঁকি এবং শক্তিশালী প্লাজমা প্রতিরোধ ক্ষমতা নেই, উচ্চ-প্রয়োজনীয় এচিং উপাদান এবং অতি-দীর্ঘ জীবনকালের পরিস্থিতির জন্য উপযুক্ত।

অনেক নির্বাচন মিটিং এর সাথে লড়াই করে: আমাদের কি প্রলিপ্ত গ্রাফাইট ব্যবহার করা উচিত নাকি সরাসরি সলিড এসআইসিতে যাওয়া উচিত? দুটি কেবলমাত্র "কোনটি ভাল" সম্পর্কে নয়, তবে আবেদনের পরিস্থিতি এবং মালিকানার মোট খরচ (TCO) এর মধ্যে একটি বাণিজ্য বন্ধ।

প্রলিপ্ত গ্রাফাইট অংশগুলির সুবিধা:উচ্চ স্তর তাপ পরিবাহিতা, দ্রুত তাপ আপ, নিয়ন্ত্রণযোগ্য খরচ; আবরণ রাসায়নিক বাধা এবং কণা দমন প্রদান করে। বড় আকারের GaN/SiC এপিটাক্সি সাসেপ্টরগুলির জন্য উপযুক্ত যার জন্য উচ্চ তাপীয় অভিন্নতা প্রয়োজন।

সলিড SiC এর সুবিধা:কোনো লেপ-সাবস্ট্রেট ইন্টারফেস ছাড়াই মনোলিথিক β-SiC, কোনো ডিলামিনেশন ঝুঁকি নেই; বিশুদ্ধতা 5N–7N পৌঁছাতে পারে, প্লাজমা ক্ষয়ের অসামান্য প্রতিরোধ, 2000+ ঘন্টা পর্যন্ত জীবনকাল সহ ফোকাস রিং এবং শাওয়ারহেডের মতো গুরুত্বপূর্ণ এচিং অংশগুলির জন্য উপযুক্ত।

6. উপাদান সম্পূর্ণ জীবনচক্র ব্যবস্থাপনা এবং পরিচ্ছন্নতা ও পুনর্জন্মের মূল্য

মূল উপসংহার:ইনস্টলেশন মনিটরিং এবং অসঙ্গতি সতর্কতা থেকে পেশাদার পরিষ্কার এবং পুনর্জন্ম পর্যন্ত, একটি ক্লোজড-লুপ ব্যবস্থাপনা গঠন TCO উল্লেখযোগ্যভাবে হ্রাস করতে পারে এবং নতুন অংশ সংগ্রহের ফ্রিকোয়েন্সি হ্রাস করতে পারে। VeTek Aixtron/Veeco এবং অন্যান্য সরঞ্জামের জন্য নিবেদিত পরিচ্ছন্নতার পরিষেবা প্রদান করে।

অনেক কারখানা প্রলিপ্ত অংশগুলিকে "ব্যবহার-এবং-বর্জন" ভোগ্য দ্রব্য হিসাবে বিবেচনা করে। বাস্তবে, পেশাদার পরিচ্ছন্নতা এবং পুনর্জন্মের পরে, উপাদানগুলির একটি উল্লেখযোগ্য অংশ কণা স্তরে পুনরুদ্ধার করা যেতে পারে এবং নতুন অংশগুলির কাছাকাছি তাপীয় কর্মক্ষমতা, বিশেষ করে অ্যাক্সট্রন এবং ভিকো প্ল্যাটফর্মের জন্য সাসেপ্টর এবং প্রিহিট রিংগুলি।

এটি একটি সাধারণ জীবনচক্র লগ স্থাপন করার পরামর্শ দেওয়া হয়: রেকর্ড ইনস্টলেশন সময়, ক্রমবর্ধমান অপারেটিং ঘন্টা, প্রতিটি পরিষ্কারের পরে পৃষ্ঠের অবস্থা এবং কণা পরীক্ষার ফলাফল। শুধুমাত্র যখন আবরণ সুস্পষ্ট হলুদ, স্থানীয় ডিলামিনেশন, বা ক্রমাগত কণার ঊর্ধ্বগতি দেখায় তখন অনুভূতির উপর ভিত্তি করে অকালে স্ক্র্যাপ করার পরিবর্তে প্রতিস্থাপনের সিদ্ধান্তটি শুরু করা উচিত।

চিত্র 4 – CVD SiC আবরণ গ্রাফাইট যন্ত্রাংশ পরিষ্কারের পরিষেবা

7. সরবরাহকারী মূল্যায়ন পয়েন্ট এবং VeTek পরিষেবা ক্ষমতা

মূল উপসংহার:ISO9001 সিস্টেম, সম্পূর্ণ পরিদর্শন রিপোর্ট (GDMS/ICP-OES), নমুনা সমর্থন, লিড-টাইম নির্ভরযোগ্যতা, এবং ইংরেজি প্রযুক্তিগত যোগাযোগ ক্ষমতার উপর ফোকাস করুন। VeTek 24/7 সমর্থন এবং বিদেশী গ্রাহক সেবা অভিজ্ঞতা আছে.

কঠোর সরবরাহকারী যোগ্যতার প্রয়োজনীয়তা সহ আন্তর্জাতিক গ্রাহক বা কারখানাগুলির জন্য, নিম্নলিখিত বিষয়গুলি বিশেষভাবে গুরুত্বপূর্ণ:

• গুণমান সিস্টেম: ISO9001, প্রক্রিয়া নিয়ন্ত্রিত এবং সনাক্তযোগ্য।

• পরিদর্শন ক্ষমতা: আবরণ এবং স্তর জন্য সম্পূর্ণ উপাদান বিশ্লেষণ রিপোর্ট প্রদান.

• নমুনা এবং সীসা সময়: সমর্থন নমুনা মূল্যায়ন; স্ট্যান্ডার্ড পণ্যগুলি দ্রুত পাঠানো হয়, কাস্টম অংশগুলি সাধারণত 3-6 সপ্তাহ, জরুরী অর্ডারগুলি আলোচনার ভিত্তিতে দ্রুত করা যেতে পারে।

• প্রযুক্তিগত যোগাযোগ: বিক্রয় এবং প্রকৌশল দল উভয়ই ইংরেজিতে সাবলীলভাবে যোগাযোগ করতে পারে, বিদেশী গ্রাহকদের জন্য যোগাযোগের খরচ কমিয়ে দেয়।

• বিক্রয়োত্তর প্রতিক্রিয়া: যখন আবরণ বা উপাদানগুলি অসামঞ্জস্য দেখায় তখন প্রযুক্তিগত সহায়তা এবং ব্যর্থতা বিশ্লেষণ সহায়তা প্রদান করুন।

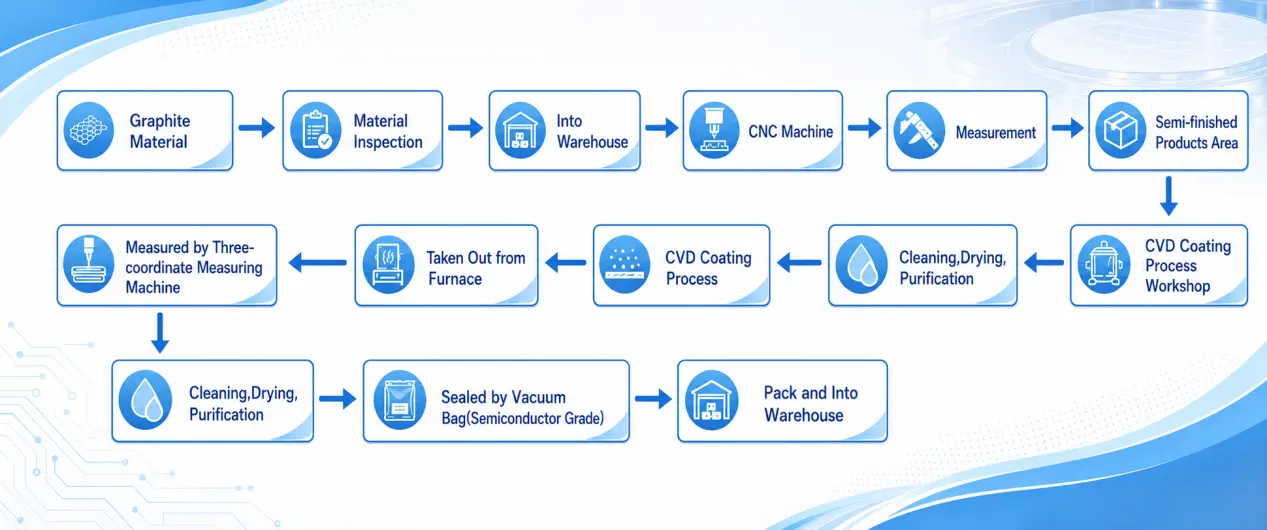

চিত্র 5 – VeTek পণ্য অর্ডার সম্পূর্ণ প্রক্রিয়া

8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

(1)। পণ্য কি অঙ্কনের উপর ভিত্তি করে সম্পূর্ণ কাস্টমাইজেশন সমর্থন করে? কোন প্রধান সরঞ্জাম এটি মিলতে পারে?

হ্যাঁ। Aixtron G10, Veeco, ASM, AMEC, TEL-এর মতো প্ল্যাটফর্মের সাথে সামঞ্জস্যপূর্ণ সাসেপ্টর, প্রিহিট রিং, ডাইভারশন রিং, হাফমুন, ফোকাস রিং ইত্যাদি কাস্টমাইজ করতে পারে।

(2)। কিভাবে বিশুদ্ধতা নিশ্চিত করা হয়? ধাতু অমেধ্য কোন স্তরে নিয়ন্ত্রিত হয়?

আবরণ এবং উপাদানের বিশুদ্ধতা 5 পিপিএম-এর চেয়ে কম হতে পারে, কিছু 99.99995% পর্যন্ত পৌঁছায়। ICP-OES, GDMS এবং অন্যান্য যন্ত্রপাতি ট্রেস বিশ্লেষণের জন্য ব্যবহার করা হয়, সম্পূর্ণ রিপোর্ট প্রদান করা হয়।

(3)। CVD SiC/TaC আবরণের বেধ অভিন্নতা এবং পরিষেবা জীবন সম্পর্কে কী?

পুরুত্বের অভিন্নতা সাধারণত ±5%, পুরুত্ব 100-200 μm এর মধ্যে নিয়ন্ত্রিত হয়। উপযুক্ত প্রক্রিয়া উইন্ডোর অধীনে, GaN MOCVD সাসেপ্টর লাইফটাইম 500-1000 ঘন্টার পরিসরে পৌঁছাতে পারে; অতি-উচ্চ-তাপমাত্রার পরিস্থিতিতে TaC বা সলিড SiC-তে স্যুইচ করতে হবে।

(4)। নমুনা পরীক্ষা সমর্থিত? বাল্ক অর্ডারের জন্য সাধারণত লিড টাইম কি?

নমুনা মূল্যায়ন সমর্থিত. স্ট্যান্ডার্ড পণ্য দ্রুত পাঠানো যেতে পারে; ডিজাইনের জটিলতা এবং আয়তনের উপর নির্ভর করে কাস্টম অংশগুলি সাধারণত 3-6 সপ্তাহ সময় নেয়। জরুরী আদেশ আলোচনার উপর ত্বরান্বিত করা যেতে পারে.

(5)। কি মানের সিস্টেম সার্টিফিকেশন পাওয়া যায়? পরিদর্শন রিপোর্ট এবং বিক্রয়োত্তর সমর্থন প্রদান করা যেতে পারে?

ISO9001 মান ব্যবস্থাপনা সিস্টেম জায়গায় আছে. 24/7 অনলাইন প্রযুক্তিগত সহায়তা সহ উপাদান এবং আবরণ বিশ্লেষণ প্রতিবেদন সরবরাহ করা যেতে পারে। বিদেশী গ্রাহকদের জন্য ইংরেজি যোগাযোগ বিরামহীন.

9. সারাংশ এবং পরবর্তী পদক্ষেপ

নির্বাচন কখনই "সবচেয়ে ব্যয়বহুল নির্বাচন করা" বা "সবচেয়ে মোটা বাছাই করা" সম্পর্কে নয়, বরং "আপনার সরঞ্জাম, প্রক্রিয়া উইন্ডো এবং কণা বাজেটের অধীনে কর্মক্ষমতা এবং খরচের সর্বোত্তম ভারসাম্য সহ সমাধান খোঁজার বিষয়ে।" আমরা আশা করি এই হ্যান্ডবুকটি আপনাকে দ্রুত একটি সিদ্ধান্ত কাঠামো স্থাপন করতে সাহায্য করবে: প্রথমে তাপমাত্রা এবং বায়ুমণ্ডল দেখুন, তারপর আবরণ বা সলিড SiC-এর সাথে মেলে এবং অবশেষে ডেটা সহ জীবনকাল এবং কণার কার্যকারিতা যাচাই করুন৷

আপনি যদি Aixtron, Veeco বা অন্যান্য প্ল্যাটফর্মে সাসেপ্টর, প্রিহিট রিং বা হট-জোন উপাদানগুলির প্রতিস্থাপন সমাধানের মূল্যায়ন করছেন, তাহলে VeTek প্রযুক্তিগত দলের সাথে সরাসরি যোগাযোগ করতে আপনাকে স্বাগত জানাই৷ আমরা আপনার আঁকা বা বিদ্যমান খুচরা যন্ত্রাংশের উপর ভিত্তি করে কাস্টমাইজেশন সুপারিশ, নমুনা সমর্থন এবং সম্পূর্ণ পরিদর্শন প্রতিবেদন প্রদান করতে পারি। ডাঃ জিয়াও এবং ইঞ্জিনিয়ারিং টিম যেকোন সময় আপনার সাথে তাপীয় ক্ষেত্রের অপ্টিমাইজেশান বা বিশেষ কাঠামোর উন্নয়নের প্রয়োজনীয়তা নিয়ে আলোচনা করতে প্রস্তুত।

পণ্যের বিশদ বিবরণ এবং আরও প্রযুক্তিগত তথ্যের জন্য, অনুগ্রহ করেআমাদের সাথে যোগাযোগ করুন.

প্রধান তথ্যসূত্র এবং তথ্য উত্স

1. VeTek সেমিকন্ডাক্টর অভ্যন্তরীণ ইঞ্জিনিয়ারিং ডেটা — GaN MOCVD প্রক্রিয়ার অধীনে 500-1000 ঘন্টার SiC-কোটেড গ্রাফাইট সাসেপ্টর জীবনকাল, প্রান্ত হলুদ এবং অন্যান্য ব্যবহারিক ক্ষেত্রে সমাধান করার পরে আবরণের ফলন 50% থেকে 90% পর্যন্ত উন্নত হয়েছে [1]।

2. T/CASME 2000-2025 সেমিকন্ডাক্টর এপিটাক্সির জন্য সিলিকন কার্বাইড প্রলিপ্ত গ্রাফাইট সাসেপ্টরগুলির জন্য প্রযুক্তিগত স্পেসিফিকেশন — উচ্চ-বিশুদ্ধতা আইসোস্ট্যাটিক গ্রাফাইট সাবস্ট্রেটের ক্ষেত্রে সিভিডি প্রক্রিয়া দ্বারা প্রস্তুত SiC-কোটেড গ্রাফাইট সাসেপ্টরগুলির জন্য প্রযুক্তিগত প্রয়োজনীয়তা নির্দিষ্ট করে, সেমিকন্ডাক্ট এপিট্যাক্সি পণ্যগুলির জন্য প্রযোজ্য।

3. T/CASME 2085-2025 সিলিকন কার্বাইড ক্রিস্টাল গ্রোথের জন্য ট্যানটালাম কার্বাইড প্রলিপ্ত পণ্যের জন্য প্রযুক্তিগত স্পেসিফিকেশন — SiC স্ফটিক বৃদ্ধির পরিস্থিতিতে TaC-কোটেড গ্রাফাইট পণ্যগুলির জন্য প্রযুক্তিগত স্পেসিফিকেশন।

4. নাকামুরা এট আল।, "গ্রাফাইট সাবস্ট্রেটের উপর সিন্টারযুক্ত ট্যান্টালম কার্বাইড আবরণ: বাল্ক এবং এপিটাক্সিয়াল বৃদ্ধির জন্য অত্যন্ত নির্ভরযোগ্য প্রতিরক্ষামূলক আবরণ," ফলিত পদার্থবিদ্যা পত্র, ভলিউম। 106, 082108, 2015। — নিশ্চিত করে যে TaC আবরণগুলি কার্যকরভাবে উচ্চ তাপমাত্রা (>2000°C) এবং দৃঢ়ভাবে ক্ষয়কারী বায়ুমণ্ডলের অধীনে গ্রাফাইট স্তরগুলিকে সুরক্ষিত করতে পারে, যা SiC আবরণগুলির সাথে একটি স্পষ্ট কর্মক্ষমতা সীমানা তৈরি করে।

5. ওয়াং এট আল।, "Si তে SiC এর বৃদ্ধির উপর কার্বনাইজড বাফার স্তরের প্রভাব," ক্রিস্টাল গ্রোথের জার্নাল, ভলিউম। 199, পিপি. 564–567, 1999। — SICC CVD বৃদ্ধি প্রক্রিয়ায় বাফার লেয়ার ইফেক্ট এবং সারফেস মর্ফোলজি কন্ট্রোল নিয়ে আলোচনা করে, স্কোপাস এবং ওয়েব অফ সায়েন্স দ্বারা সূচীকৃত।

দ্রষ্টব্য: টেক্সটে লাইফটাইম এবং কর্মক্ষমতা ডেটা সাধারণ রেফারেন্স মান। প্রকৃত কর্মক্ষমতা নির্দিষ্ট প্রক্রিয়া শর্ত, সরঞ্জাম অবস্থা এবং রক্ষণাবেক্ষণ স্তর দ্বারা প্রভাবিত হয়। প্রকৃত পরিমাপ সঙ্গে যাচাই করুন.

লেখক:VeTek সেমিকন্ডাক্টর টেকনিক্যাল ইঞ্জিনিয়ারিং দল (ড. জিয়াও-এর নির্দেশনায় সম্পন্ন হয়েছে)
