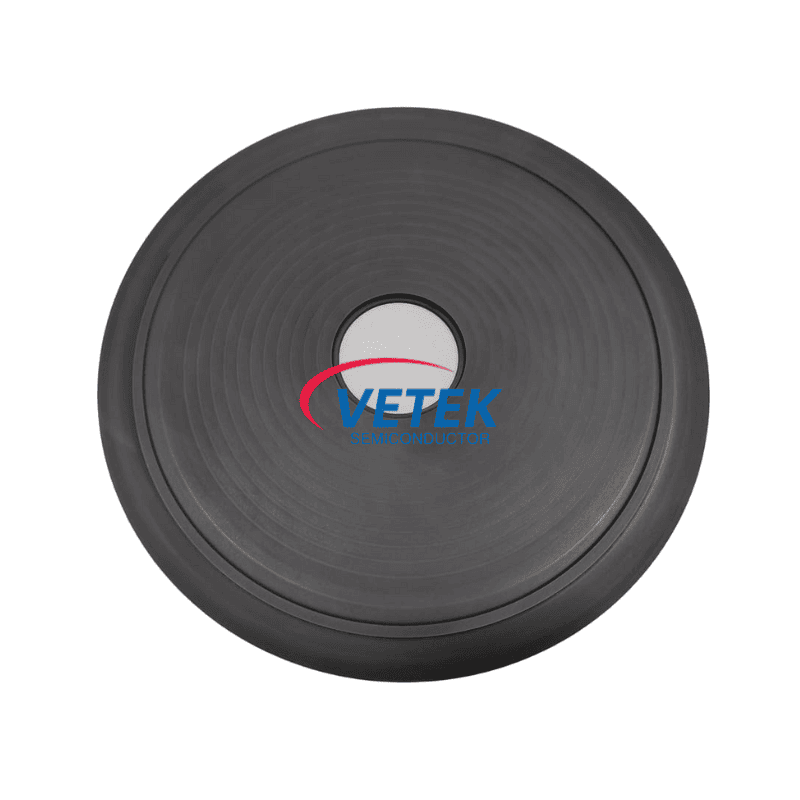

ভিটসেমিকন দ্বারা সিলিকন কার্বাইড লেপ ওয়েফার হোল্ডার এমওসিভিডি, এলপিসিভিডি এবং উচ্চ-তাপমাত্রার অ্যানিলিংয়ের মতো উন্নত অর্ধপরিবাহী প্রক্রিয়াগুলিতে নির্ভুলতা এবং পারফরম্যান্সের জন্য ইঞ্জিনিয়ারড। অভিন্ন সিভিডি এসআইসি লেপ সহ, এই ওয়েফার ধারক ব্যতিক্রমী তাপ পরিবাহিতা, রাসায়নিক জড়তা এবং যান্ত্রিক শক্তি নিশ্চিত করে-দূষণমুক্ত, উচ্চ-ফলন ওয়েফার প্রসেসিংয়ের জন্য প্রয়োজনীয়।
সিলিকন কার্বাইড (এসআইসি) লেপ ওয়েফার হোল্ডার সেমিকন্ডাক্টর ম্যানুফ্যাকচারিংয়ের একটি প্রয়োজনীয় উপাদান, বিশেষত এমওসিভিডি (ধাতব জৈব রাসায়নিক বাষ্প ডিপোজিশন), এলপিসিভিডি, পিইসিভিডি এবং তাপীয় অ্যানিলিংয়ের মতো অতি-পরিষ্কার, উচ্চ-তাপমাত্রার প্রক্রিয়াগুলির জন্য ডিজাইন করা। একটি ঘন এবং ইউনিফর্ম সংহত করেসিভিডি এসআইসি লেপএকটি শক্তিশালী গ্রাফাইট বা সিরামিক সাবস্ট্রেটে, এই ওয়েফার ক্যারিয়ারটি কঠোর পরিবেশের অধীনে যান্ত্রিক স্থায়িত্ব এবং রাসায়নিক জড়তা উভয়ই নিশ্চিত করে।
Ⅰ। সেমিকন্ডাক্টর প্রসেসিংয়ে মূল ফাংশন
সেমিকন্ডাক্টর বানোয়াটে, ওয়েফারধারীরা ওয়েফারগুলি নিরাপদে সমর্থিত, অভিন্নভাবে উত্তপ্ত এবং জবানবন্দি বা তাপ চিকিত্সার সময় সুরক্ষিত রয়েছে তা নিশ্চিত করার ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এসআইসি লেপ বেস সাবস্ট্রেট এবং প্রক্রিয়া পরিবেশের মধ্যে একটি জড় বাধা সরবরাহ করে, কার্যকরভাবে কণা দূষণ এবং আউটগ্যাসিংকে হ্রাস করে, যা উচ্চ ডিভাইসের ফলন এবং নির্ভরযোগ্যতা অর্জনের জন্য গুরুত্বপূর্ণ।
মূল অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে:
● এপিট্যাক্সিয়াল গ্রোথ (সিক, গাএন, গাএএস স্তর)
● তাপ জারণ এবং বিস্তার
● উচ্চ-তাপমাত্রা অ্যানিলিং (> 1200 ডিগ্রি সেন্টিগ্রেড)
● ভ্যাকুয়াম এবং প্লাজমা প্রক্রিয়াগুলির সময় ওয়েফার ট্রান্সফার এবং সমর্থন
Ⅱ। উচ্চতর শারীরিক বৈশিষ্ট্য
সিভিডি এসআইসি লেপের প্রাথমিক শারীরিক বৈশিষ্ট্য
সম্পত্তি
সাধারণ মান

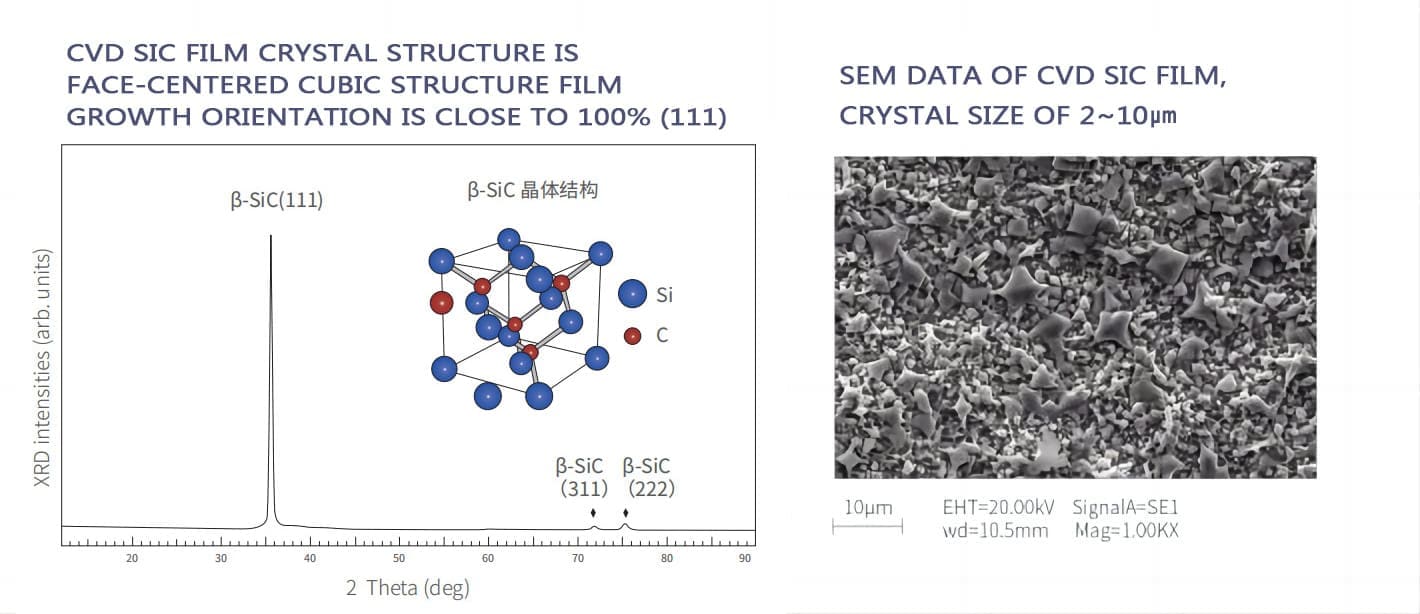

স্ফটিক কাঠামো
এফসিসি β ফেজ পলিক্রিস্টালাইন, মূলত (111) ওরিয়েন্টেড
ঘনত্ব
3.21 গ্রাম/সেমি
কঠোরতা
2500 ভিকারদের কঠোরতা (500g লোড)
শস্য আকার
2 ~ 10 মিমি
রাসায়নিক বিশুদ্ধতা
99.99995%
তাপ ক্ষমতা
640 জে · কেজি -1 · কে -1
পরমানন্দ তাপমাত্রা
2700 ℃
নমনীয় শক্তি
415 এমপিএ আরটি 4-পয়েন্ট
ইয়ং এর মডুলাস
430 জিপিএ 4pt বেন্ড, 1300 ℃
তাপ পরিবাহিতা
300W · এম -1 · কে -1
তাপ সম্প্রসারণ (সিটিই)
4.5 × 10-6K-1
এই পরামিতিগুলি এমনকি কঠোর প্রক্রিয়া চক্রের অধীনে কর্মক্ষমতা স্থায়িত্ব বজায় রাখতে ওয়েফার ধারকের সক্ষমতা প্রদর্শন করে, এটি পরবর্তী প্রজন্মের ডিভাইস উত্পাদন জন্য আদর্শ করে তোলে।
আসুন নেওয়া যাকএমওসিভিডি এপিট্যাক্সিব্যবহারের চিত্রিত করার জন্য একটি সাধারণ প্রক্রিয়া পরিস্থিতি হিসাবে:
1. ওয়েফার প্লেসমেন্ট: সিলিকন, গাএন, বা সিক ওয়েফারটি আলতো করে সিক-লেপা ওয়েফার সংবেদনশীলের উপরে স্থাপন করা হয়।
2. চেম্বার হিটিং: চেম্বারটি উচ্চ তাপমাত্রায় দ্রুত উত্তপ্ত হয় (– 1000–1600 ° C)। এসআইসি লেপ দক্ষ তাপ পরিবাহিতা এবং পৃষ্ঠের স্থায়িত্ব নিশ্চিত করে।
3. পূর্ববর্তী ভূমিকা: ধাতব-জৈব পূর্ববর্তীগুলি চেম্বারে প্রবাহিত হয়। এসআইসি লেপ রাসায়নিক আক্রমণকে প্রতিহত করে এবং সাবস্ট্রেট থেকে আউটগ্যাসিং প্রতিরোধ করে।
4. এপিট্যাক্সিয়াল স্তর বৃদ্ধি: ইউনিফর্ম স্তরগুলি দূষণ বা তাপীয় ডিস্টো ছাড়াই জমা হয়rtion, ধারকের দুর্দান্ত ফ্ল্যাটনেস এবং রাসায়নিক জড়তার জন্য ধন্যবাদ।
5. শীতল ডাউন এবং নিষ্কাশন: প্রক্রিয়াজাতকরণের পরে, ধারক কণা শেড ছাড়াই নিরাপদ তাপীয় রূপান্তর এবং ওয়েফার পুনরুদ্ধারের অনুমতি দেয়।
মাত্রিক স্থিতিশীলতা, রাসায়নিক বিশুদ্ধতা এবং যান্ত্রিক শক্তি বজায় রেখে, এসআইসি লেপ ওয়েফার সংবেদনশীল প্রক্রিয়া ফলনকে উল্লেখযোগ্যভাবে উন্নত করে এবং সরঞ্জাম ডাউনটাইম হ্রাস করে।
